2015.5 OPEL MERIVA Betriebsanleitung (in German)

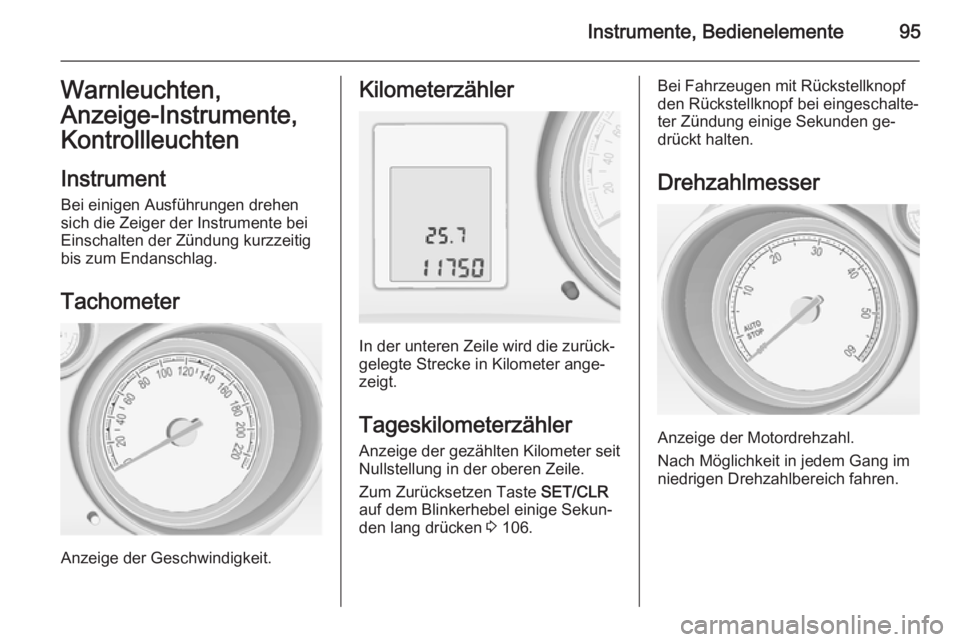

Instrumente, Bedienelemente95Warnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
Instrument Bei einigen Ausführungen drehensich die Zeiger der Instrumente bei
Einschalten der Zündung kurzzeitig
bis zum Endanschlag.
Tachometer
Anzeige der Geschwindigkeit.
Kilometerzähler
In der unteren Zeile wird die zurück‐
gelegte Strecke in Kilometer ange‐
zeigt.
Tageskilometerzähler
Anzeige der gezählten Kilometer seit Nullstellung in der oberen Zeile.
Zum Zurücksetzen Taste SET/CLR
auf dem Blinkerhebel einige Sekun‐ den lang drücken 3 106.
Bei Fahrzeugen mit Rückstellknopf
den Rückstellknopf bei eingeschalte‐
ter Zündung einige Sekunden ge‐
drückt halten.
Drehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.

96Instrumente, BedienelementeAchtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Anzeige von Kraftstofffüllstand bzw.
Gasfüllstand im Tank je nach Be‐
triebsart.
Bei geringem Füllstand leuchtet die
Kontrollleuchte i. Bei blinkender
Kontrollleuchte umgehend tanken.
Während des Flüssiggasbetriebs
schaltet das System automatisch auf
Benzinbetrieb um, sobald die Gast‐
anks leer sind 3 96.
Tank nie leer fahren.
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
KraftstoffwahltasteDurch Drücken von LPG kann zwi‐
schen Benzin- und Flüssiggasbetrieb umgeschaltet werden. Die LED-
Leuchte 1 zeigt den aktuellen Be‐
triebsmodus.1 aus=Benzinbetrieb1 leuchten=Flüssiggasbetrieb1 blinkt=Umschalten nicht
möglich, eine Kraft‐
stoffart ist aufge‐
braucht
Sobald die Flüssiggastanks leer sind,
wird bis zum Ausschalten der Zün‐ dung automatisch auf Benzinbetrieb
umgeschaltet.
Kraftstoff für Flüssiggasbetrieb 3 165.

Instrumente, Bedienelemente97Kühlmitteltemperaturan‐
zeige
Zeigt die Kühlmitteltemperatur an.
links=Motor noch nicht auf Be‐
triebstemperaturmittig=normale Betriebstemperaturrechts=Temperatur zu hochAchtung
Wenn die Kühlmitteltemperatur zu hoch ist, Fahrzeug anhalten undMotor abstellen. Gefahr eines Mo‐
torschadens. Kühlmittelstand
überprüfen.
Serviceanzeige
Das System für die Lebensdauer des Motoröls meldet, wenn Motoröl und
Filter gewechselt werden müssen. Abhängig von den Fahrbedingungen
kann das Intervall, in dem ein Öl- und Filterwechsel angezeigt wird, stark
schwanken.
Im Uplevel-Display und
Uplevel-Kombi-Display wird die rest‐ liche Öllebensdauer im Fahrzeug In‐
formationsmenü angezeigt.
Im Midlevel-Display wird mit der Kon‐
trollleuchte I die verbleibende Le‐
bensdauer des Motoröls angezeigt.
Die Zündung muss dazu eingeschal‐
tet sein, der Motor darf nicht laufen.
Menü und Funktion können über die
Tasten am Blinkerhebel ausgewählt
werden.
Zur Anzeige der restlichen Öllebens‐
dauer:

98Instrumente, Bedienelemente
Auf MENU drücken, um Fahrzeug In‐
formationsmenü auszuwählen.
Das Einstellrad auf Restliche
Lebensdauer Öl drehen.
Damit das System richtig funktioniert, muss es bei jedem Ölwechsel zurück‐ gesetzt werden. Hilfe einer Werkstatt
in Anspruch nehmen.
Zur Nullstellung Taste SET/CLR
drücken. Die Zündung muss dazu
eingeschaltet sein, der Motor darf
nicht laufen.
Wenn das System eine geringe Öl‐
lebensdauer berechnet hat, wird im
Fahrerinformationszentrum Motoröl
muss demnächst gewechselt
werden bzw. ein Warncode ange‐
zeigt. Motoröl und Filter innerhalb von
einer Woche oder nach spätestens
500 km in einer Werkstatt wechseln
lassen (je nachdem, was zuerst der
Fall ist).
Fahrerinformationszentrum 3 106.
Serviceinformationen 3 229.
Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐ ten. Die Beschreibung gilt für alle In‐
strumentenausführungen.
Je nach Ausstattung kann die Posi‐
tion der Kontrollleuchten variieren.
Beim Einschalten der Zündung leuch‐
ten die meisten Kontrollleuchten als
Funktionstest kurz auf.
Die Farben der Kontrollleuchten be‐
deuten:Rot=Gefahr, wichtige ErinnerungGelb=Warnung, Hinweis, StörungGrün=EinschaltbestätigungBlau=EinschaltbestätigungWeiß=Einschaltbestätigung

Instrumente, Bedienelemente99
Kontrollleuchten am Instrument

100Instrumente, Bedienelemente
Kontrollleuchten in der
Mittelkonsole
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz Das Parklicht ist eingeschaltet.
Blinken
Ein Blinker bzw. der Warnblinker ist
eingeschaltet.
Schnelles Blinken: Störung eines
Blinkers oder der dazugehörigen Si‐
cherung, Störung eines Blinkers am
Anhänger.
Glühlampen auswechseln 3 186, Si‐
cherungen 3 197.
Blinker 3 127.
Sicherheitsgurt anlegen
Sicherheitsgurt anlegen auf
Vordersitzen X leuchtet oder blinkt rot.
Leuchten
Nach Einschalten der Zündung, bis
der Sicherheitsgurt angelegt wurde.
Blinken
Nach dem Starten des Motors für ma‐
ximal 100 Sekunden, bis der Sicher‐
heitsgurt angelegt wurde.
Sicherheitsgurt anlegen 3 48.
Sicherheitsgurtstatus auf
Rücksitzen
> oder X im Driver Information Cen‐
ter blinkt oder leuchtet.Leuchten
Nach dem Starten des Motors für ma‐
ximal 35 Sekunden, bis der Sicher‐
heitsgurt angelegt wurde.
Wenn ein nicht angelegter Sicher‐
heitsgurt während der Fahrt angelegt
wird.
Blinken
Nach Fahrtantritt, wenn der Sicher‐
heitsgurt gelöst wird.
Sicherheitsgurt anlegen 3 48.
Airbag-System,
Gurtstraffer v leuchtet rot.
Bei Einschalten der Zündung leuchtet
die Kontrollleuchte für ca.
4 Sekunden. Wenn sie nicht auf‐ leuchtet, nach 4 Sekunden nicht er‐lischt oder während der Fahrt auf‐
leuchtet, liegt eine Störung im Airbag- System vor. Hilfe einer Werkstatt in
Anspruch nehmen. Die Airbags und
Gurtstraffer lösen bei einem Unfall
möglicherweise nicht aus.

Instrumente, Bedienelemente101
Bei Auslösen der Gurtstraffer oder
Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 47,
3 51.
Airbagabschaltung V leuchtet gelb.
Leuchtet nach Einschalten der Zün‐ dung für ca. 60 Sekunden. Der Bei‐
fahrer-Airbag ist aktiviert.
* leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert
3 56.
9 Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem MotorAnhalten, Motor abstellen. Fahrzeug‐ batterie wird nicht geladen. Motorküh‐
lung kann unterbrochen sein. Die Wir‐
kung des Bremskraftverstärkers kann
aussetzen. Hilfe einer Werkstatt in
Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem MotorStörung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch neh‐
men.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des Katalysators führen kann. Weniger
Gas geben, bis das Blinken aufhört.
Sofort Hilfe einer Werkstatt in An‐
spruch nehmen.
Fehlfunktion, Service g leuchtet gelb.
Zusätzlich wird eine Warnmeldung
oder ein Warncode angezeigt.
Das Fahrzeug benötigt einen Service.
Hilfe einer Werkstatt in Anspruch neh‐ men.

102Instrumente, Bedienelemente
Fahrzeugmeldungen 3 112.
Bremssystem,
Kupplungssystem
Stand der Brems- und
Kupplungsflüssigkeit R leuchtet rot.
Der Stand der Brems- und Kupp‐
lungsflüssigkeit ist zu niedrig 3 182.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Pedal betätigen
- leuchtet oder blinkt gelb.
Leuchten
Zum Lösen der elektrischen Park‐
bremse muss das Bremspedal betä‐
tigt werden 3 155.
Zum Starten des Fahrzeugs im Auto‐
stopp-Modus muss das Kupplungs‐
pedal betätigt werden. Stopp-Start- Automatik 3 145.
Blinken
Für einen Hauptstart des Motors
muss das Kupplungspedal betätigt
werden 3 17, 3 144.
Elektrische Parkbremse
m leuchtet oder blinkt rot.
Leuchten
Elektrische Parkbremse ist angezo‐
gen 3 155.
Blinken Elektrische Parkbremse ist nicht voll
angezogen oder gelöst. Zündung ein‐ schalten, Bremspedal treten und
durch Lösen sowie anschließende
Betätigung der elektrischen Park‐
bremse versuchen, das System zu‐
rückzusetzen. Wenn m weiterhin
blinkt, Fahrzeug nicht fahren und
Hilfe einer Werkstatt in Anspruch neh‐
men.Störung der elektrischen
Parkbremse j leuchtet oder blinkt gelb.
Leuchten Die elektrische Parkbremse funktio‐
niert mit verminderter Leistung
3 155.
Blinken
Die elektrische Parkbremse ist im
Servicemodus. Fahrzeug anhalten,
elektrische Parkbremse zum Rück‐
setzen betätigen und lösen.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Antiblockiersystem
u leuchtet gelb.
Leuchtet nach Einschalten der Zün‐ dung für einige Sekunden. Das Sys‐tem ist nach Erlöschen der Kontroll‐
leuchte betriebsbereit.
