Instrumente, Bedienelemente103
Erlischt die Kontrollleuchte nicht nach
wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung im ABS vor. Die Bremsanlage ist wei‐
terhin funktionsfähig, aber ohne ABS- Regelung.
Antiblockiersystem 3 154.
Hochschalten
[ leuchtet grün, wenn zur Reduzie‐
rung des Kraftstoffverbrauchs ein
Hochschalten empfohlen wird.
Bei Fahrzeugen mit Uplevel -Display
oder Uplevel-Kombi-Display [, die
Nummer des empfohlenen Gangs
wird in der unteren Zeile des Driver
Information Center angezeigt.
Variable
Lenkunterstützung c leuchtet gelb.
Störung der variablen Lenkunterstüt‐
zung. Das kann einen höheren oder
geringeren Kraftaufwand zur Betäti‐gung der Lenkung nach sich ziehen.
Hilfe einer Werkstatt in Anspruch neh‐ men.
Stopp-Start-Automatik 3 145.
Ultraschall-Einparkhilfe
r leuchtet gelb.
Störung im System
oder
Störung durch verschmutzte oder mit
Eis oder Schnee verdeckte Sensoren
oder
Störungen durch externe Ultraschall‐
quellen. Besteht die Störung nicht
mehr, arbeitet das System wie ge‐
wohnt.
Ursache der Systemstörung umge‐
hend von einer Werkstatt beheben
lassen.
Ultraschall-Einparkhilfe 3 160.
Elektronische
Stabilitätsregelung aus
n leuchtet gelb.Das System ist deaktiviert.
Elektronische
Stabilitätsregelung und
Traktionskontrolle
b leuchtet oder blinkt gelb.
Leuchten
Es liegt eine Störung im System vor.
Weiterfahrt ist möglich. Die Fahrsta‐
bilität kann sich jedoch je nach Fahr‐
bahnbeschaffenheit verschlechtern.
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Blinken Das System greift aktiv ein. Die Mo‐
torleistung kann reduziert und das
Fahrzeug automatisch etwas abge‐
bremst werden.
Elektronische Stabilitätsregelung
3 157, Traktionskontrolle 3 156.
Traktionskontrolle
ausgeschaltet
k leuchtet gelb.

104Instrumente, Bedienelemente
Das System ist deaktiviert.Vorglühen
! leuchtet gelb.
Vorglühen ist aktiviert. Schaltet sich
nur bei tiefen Außentemperaturen
ein.
Reifendruck-
Kontrollsystem
w leuchtet oder blinkt gelb.
Leuchten
Reifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.
Blinken Störung im System bzw. Montageeines Reifens ohne Drucksensor
(z. B. Reserverad). Nach 60–90 Se‐
kunden leuchtet die Kontrollleuchte
dauerhaft. Hilfe einer Werkstatt in An‐ spruch nehmen.
Reifendruck-Kontrollsystem 3 206.Motoröldruck
I leuchtet rot.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung treten.
2. In Leerlauf schalten, Wählhebel in
N stellen.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.
9 Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken be‐
deutend höhere Kräfte erforder‐
lich. Bei einem Autostopp ist der
Bremskraftverstärker weiterhin
funktionsfähig.
Zündschlüssel erst abziehen,
wenn das Fahrzeug stillsteht; an‐
sonsten könnte die Lenkradsperre
unerwartet aktiviert werden.
Ölstand prüfen, bevor Sie sich an
eine Werkstatt wenden 3 179.
Kraftstoffmangel i leuchtet oder blinkt gelb.
Leuchten
Der Füllstand im Kraftstofftank ist zu
niedrig.
Bei Fahrzeugen mit Uplevel-Display
wird zusätzlich eine Warnmeldung
angezeigt.

Instrumente, Bedienelemente105
BlinkenKraftstoffvorrat aufgebraucht. Sofort
tanken. Tank nie leer fahren.
Bei Fahrzeugen mit Midlevel- bzw.
Uplevel-Display wird zusätzlich eine
Warnmeldung angezeigt.
Katalysator 3 149.
Entlüftung der Dieselkraftstoffanlage
3 185.
Wegfahrsperre
d blinkt gelb.
Störung der Wegfahrsperre. Der Mo‐
tor lässt sich nicht mehr starten.
Reduzierte Motorleistung
# leuchtet gelb.
Die Motorleistung ist begrenzt. Hilfe
einer Werkstatt in Anspruch nehmen.
Außenbeleuchtung 8 leuchtet grün.
Die Außenbeleuchtung ist einge‐
schaltet 3 123.Fernlicht
C leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Lichthupe 3 124.
Adaptives Fahrlicht
f leuchtet oder blinkt gelb.
Leuchten
Störung im System.
Hilfe einer Werkstatt in Anspruch neh‐ men.
Blinken System auf symmetrisches Abblend‐
licht umgestellt.
Ein Blinken der Kontrollleuchte f für
ca. 4 Sekunden nach Einschalten der Zündung erinnert daran, dass dasSystem aktiviert wurde 3 125.
Automatisches Fahrlicht 3 124.
Nebelscheinwerfer
> leuchtet grün.Die Nebelscheinwerfer sind einge‐
schaltet 3 127.
Nebelschlussleuchte r leuchtet gelb.
Die Nebelschlussleuchte ist einge‐
schaltet 3 128.
Geschwindigkeitsregler m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist aktiviert.
Leuchtet grün Eine bestimmte Geschwindigkeit istgespeichert.
Geschwindigkeitsregler 3 158.
Tür offen
h leuchtet rot.
Eine Tür oder die Hecktür ist offen.

106Instrumente, BedienelementeAutomatische Betätigung
der Zentralverriegelung ^ leuchtet orange.
Störung des automatischen Verriege‐
lungssystems.
Die hinteren Türen sind möglicher‐
weise nicht gegen Öffnen gesichert.9 Warnung
Sofort anhalten! Vor dem Fortset‐
zen der Fahrt die im Abschnitt
„Störung der automatischen Zen‐
tralverriegelung“ aufgeführten An‐ weisungen befolgen 3 25.
Eine Werkstatt aufsuchen.
Info-Displays
Driver Information Center Das Driver Information Center (DIC)
befindet sich im Instrument zwischen
dem Tachometer und dem Drehzahl‐
messer. Es steht als Midlevel-Dis‐
play, Uplevel-Display oder Uplevel-
Kombi-Display zur Verfügung.
Im Midlevel-Display werden ange‐
zeigt:
■ Gesamtkilometerstand
■ Tageskilometerzähler
■ bestimmte Kontrollleuchten
■ Fahrzeuginformationen
■ Informationen des Bordcomputers
■ Fahrzeugmeldungen in Form von Codezahlen 3 112
Im Uplevel-Display können durch
Drücken von MENU am Blinkerhebel
folgende Hauptmenüs ausgewählt
werden:
■ Fahrzeug Informationsmenü
■ Bordcomputer Informationsmenü

Instrumente, Bedienelemente107

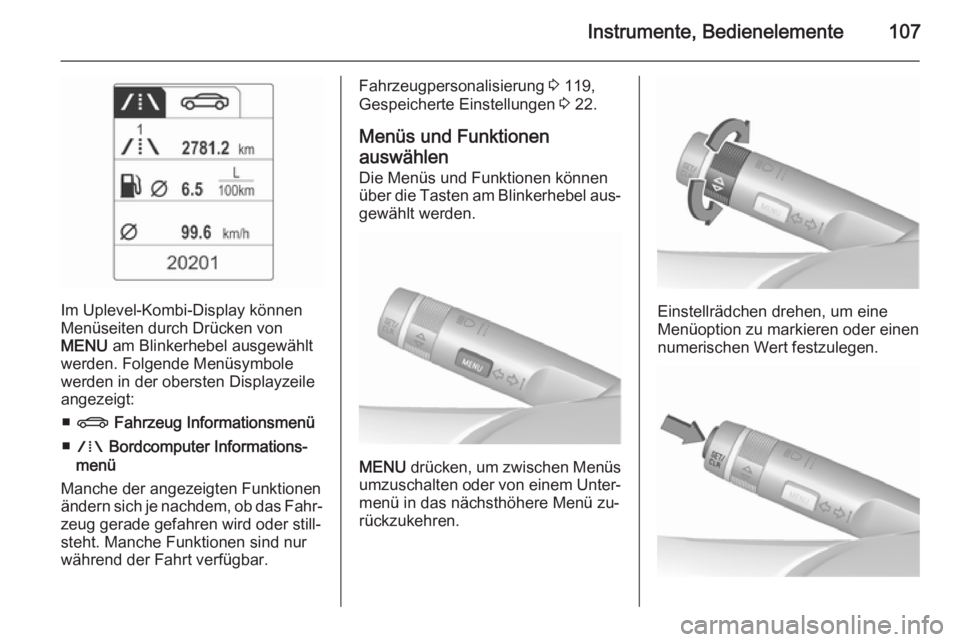

Im Uplevel-Kombi-Display können
Menüseiten durch Drücken von
MENU am Blinkerhebel ausgewählt
werden. Folgende Menüsymbole
werden in der obersten Displayzeile
angezeigt:
■ X Fahrzeug Informationsmenü
■ W Bordcomputer Informations‐
menü
Manche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐ zeug gerade gefahren wird oder still‐
steht. Manche Funktionen sind nur
während der Fahrt verfügbar.
Fahrzeugpersonalisierung 3 119,
Gespeicherte Einstellungen 3 22.
Menüs und Funktionen
auswählen
Die Menüs und Funktionen können
über die Tasten am Blinkerhebel aus‐
gewählt werden.
MENU drücken, um zwischen Menüs
umzuschalten oder von einem Unter‐
menü in das nächsthöhere Menü zu‐ rückzukehren.
Einstellrädchen drehen, um eine
Menüoption zu markieren oder einen
numerischen Wert festzulegen.

108Instrumente, Bedienelemente
Taste SET/CLR drücken, um eine
Funktion auszuwählen oder eine Mel‐ dung zu bestätigen.
Fahrzeug Informationsmenü MENU drücken, um Fahrzeug Infor‐
mationsmenü auszuwählen, oder
wählen Sie X im Uplevel-Kombi-
Display.
Zum Auswählen eines Untermenüs
das Einstellrädchen drehen. Zur Be‐
stätigung Taste SET/CLR drücken.
Die in den Untermenüs gegebenen Anweisungen befolgen.
Mögliche Untermenüs, abhängig von
der Version:
■ Einheit : Die angezeigten Einheiten
können geändert werden.
Bei Fahrzeugen mit Midlevel-Dis‐
play können folgende Einstellun‐
gen ausgewählt werden:
◆ Einheit1 : Großbritannien
◆ Einheit2 : USA
◆ Einheit3 : Europa
■ Reifendrucksystem : Prüft während
der Fahrt den Luftdruck aller Reifen
3 206.■ Reifenbelastung : Auswahl der Rei‐
fendruckkategorie abhängig vom
tatsächlichen Reifendruck 3 206.
■ Restliche Lebensdauer Öl : Zeigt
an, wann Motoröl und Filter ge‐
wechselt werden müssen 3 97.
■ Geschwindigkeits-\warnung : Bei
Überschreiten der voreingestellten Geschwindigkeit ertönt ein Warn‐
ton.
■ Sprache : Die Anzeigesprache kann
geändert werden, sofern das Fahr‐ zeug nicht mit einem Radio ausge‐
rüstet ist.
Auswahl und Anzeige können bei
Midlevel-, Uplevel- und Uplevel-
Kombi-Display unterschiedlich sein.

Instrumente, Bedienelemente109
Bordcomputer Informations‐
menü MENU drücken, um Bordcomputer In‐
formationsmenü auszuwählen, oder
W im Uplevel-Kombi-Display wäh‐
len.
Zum Auswählen eines Untermenüs
das Einstellrädchen drehen. Zur Be‐
stätigung Taste SET/CLR drücken.
■ Tageskilometerzähler 1
■ Tageskilometerzähler 2
■ Digitale Geschwindigkeit
Tageskilometerzähler 2 und digitale
Geschwindigkeit sind nur in Fahrzeu‐
gen mit Uplevel- oder Uplevel-Kombi- Display verfügbar.
Zum Zurücksetzen des Tageskilo‐
meterzählers Taste SET/CLR am
Blinkerhebel einige Sekunden lang
drücken bzw. Rücksetzknopf zwi‐
schen Tachometer und Driver Infor‐
mation Center drücken. Dabei muss
die Zündung eingeschaltet sein.
In Fahrzeugen mit Bordcomputer sind zusätzliche Untermenüs verfügbar.
Auswahl und Anzeige können bei
Midlevel-, Uplevel- und Uplevel-
Kombi-Display unterschiedlich sein.
Bordcomputer Informationsmenü,
Bordcomputer 3 116.
Graphic Info Display,
Colour Info Display
Je nach Fahrzeugkonfiguration ver‐
fügt das Fahrzeug über ein
■ Graphic-Info-Display
oder
■ Color-Info-DisplayDas Info-Display befindet sich in der
Instrumententafel über dem Infotain‐
ment-System.
Graphic-Info-Display
Abhängig vom Infotainment System
ist das Graphic-Info-Display in zwei
Varianten verfügbar.

110Instrumente, Bedienelemente
Das Graphic-Info-Display zeigt an:■ Uhrzeit 3 92
■ Außentemperatur 3 91
■ Datum 3 92
■ Einstellungen der elektronischen Klimatisierungsautomatik 3 135
■ Infotainment System, siehe ent‐ sprechende Beschreibung in der
Betriebsanleitung des Infotainment
Systems
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 119
Color-Info-Display
Das Color-Info-Display zeigt in Farbe
an:
■ Uhrzeit 3 92
■ Außentemperatur 3 91
■ Datum 3 92
■ Einstellungen der elektronischen Klimatisierungsautomatik 3 135
■ Rückfahrkamera 3 162
■ Infotainment System, siehe ent‐ sprechende Beschreibung in der
Betriebsanleitung des Infotainment
Systems
■ Navigation, siehe entsprechende Beschreibung in der Betriebsanlei‐
tung des Infotainment Systems
■ Systemeinstellungen
■ Fahrzeugmeldungen 3 112
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 119
Die angezeigten Informationen und
deren Darstellung hängen von der
Ausstattung des Fahrzeugs und von
den Einstellungen ab.
Menüs und Einstellungen
auswählen Auf Menüs und Einstellungen wird
über das Display zugegriffen.
