Уход за автомобилем215

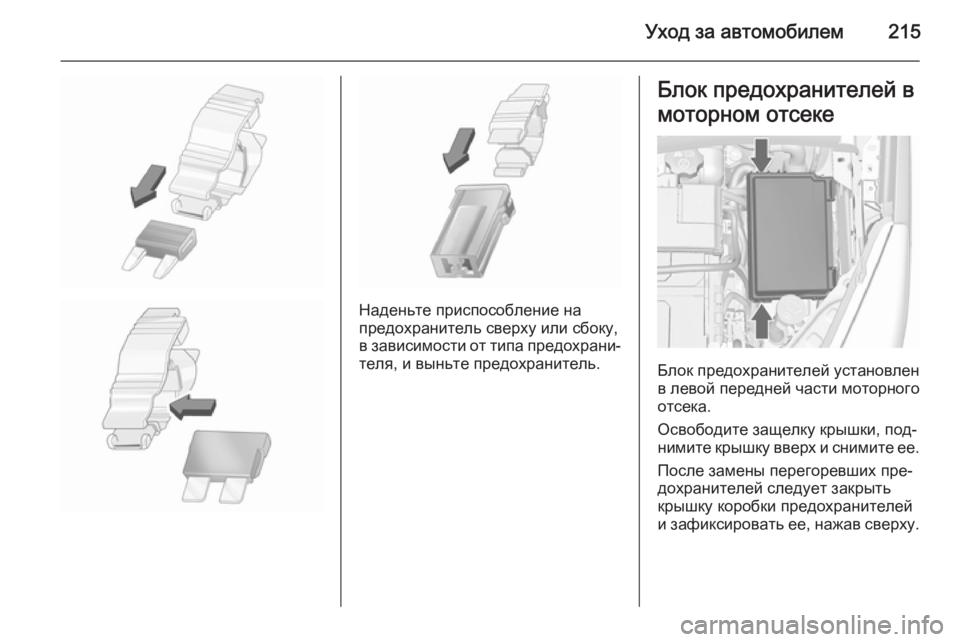

Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки, под‐
нимите крышку вверх и снимите ее.
После замены перегоревших пре‐
дохранителей следует закрыть
крышку коробки предохранителей
и зафиксировать ее, нажав сверху.

216Уход за автомобилем

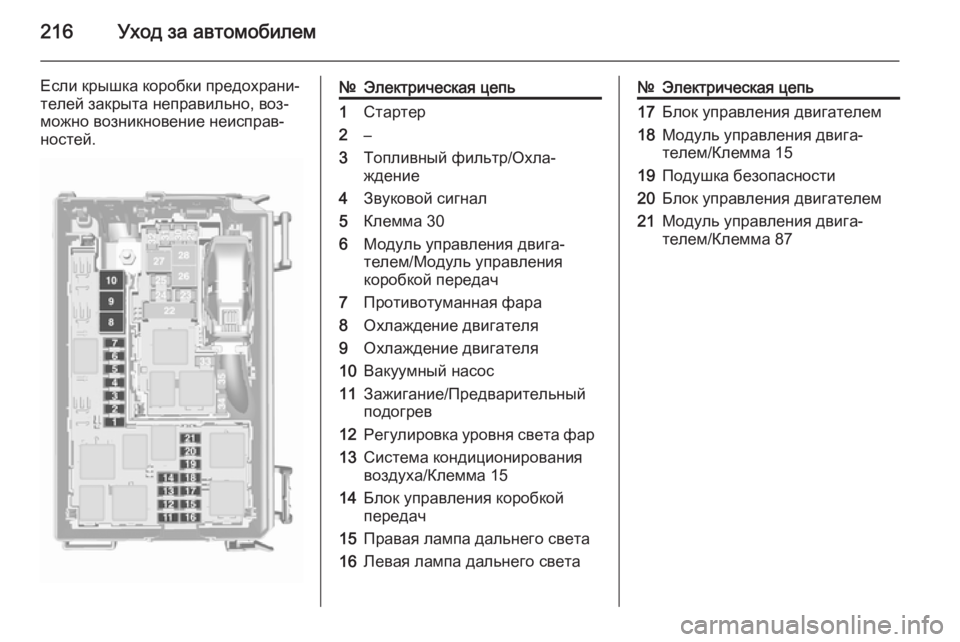

Если крышка коробки предохрани‐
телей закрыта неправильно, воз‐
можно возникновение неисправ‐
ностей.№Электрическая цепь1Стартер2–3Топливный фильтр/Охла‐
ждение4Звуковой сигнал5Клемма 306Модуль управления двига‐
телем/Модуль управления
коробкой передач7Противотуманная фара8Охлаждение двигателя9Охлаждение двигателя10Вакуумный насос11Зажигание/Предварительный
подогрев12Регулировка уровня света фар13Система кондиционирования
воздуха/Клемма 1514Блок управления коробкой
передач15Правая лампа дальнего света16Левая лампа дальнего света№Электрическая цепь17Блок управления двигателем18Модуль управления двига‐
телем/Клемма 1519Подушка безопасности20Блок управления двигателем21Модуль управления двига‐
телем/Клемма 87

Уход за автомобилем217

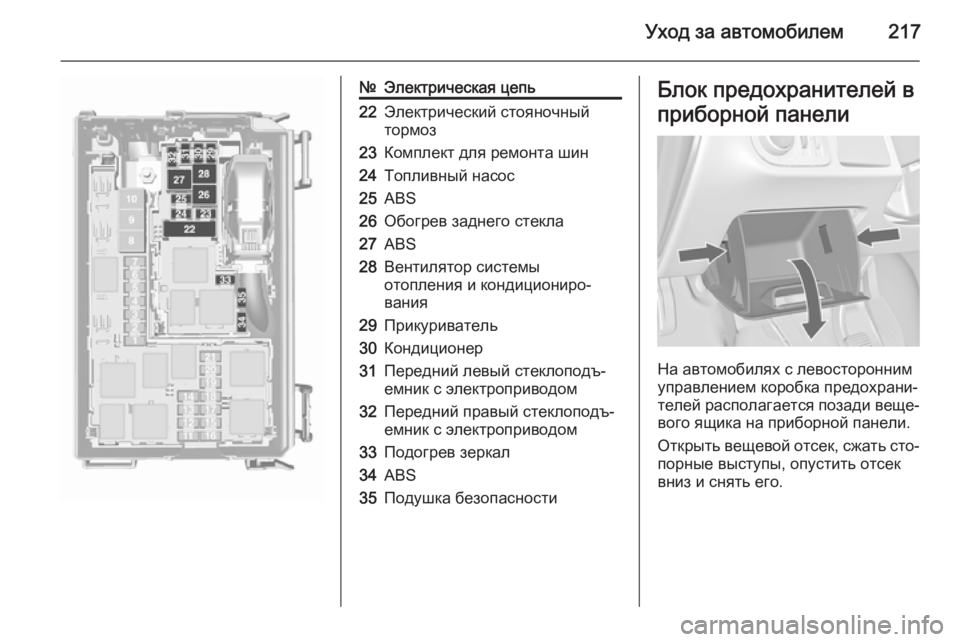

№Электрическая цепь22Электрический стояночный
тормоз23Комплект для ремонта шин24Топливный насос25ABS26Обогрев заднего стекла27ABS28Вентилятор системы
отопления и кондициониро‐
вания29Прикуриватель30Кондиционер31Передний левый стеклоподъ‐
емник с электроприводом32Передний правый стеклоподъ‐
емник с электроприводом33Подогрев зеркал34ABS35Подушка безопасностиБлок предохранителей в
приборной панели
На автомобилях с левосторонним
управлением коробка предохрани‐
телей располагается позади веще‐
вого ящика на приборной панели.
Открыть вещевой отсек, сжать сто‐ порные выступы, опустить отсек
вниз и снять его.

218Уход за автомобилем

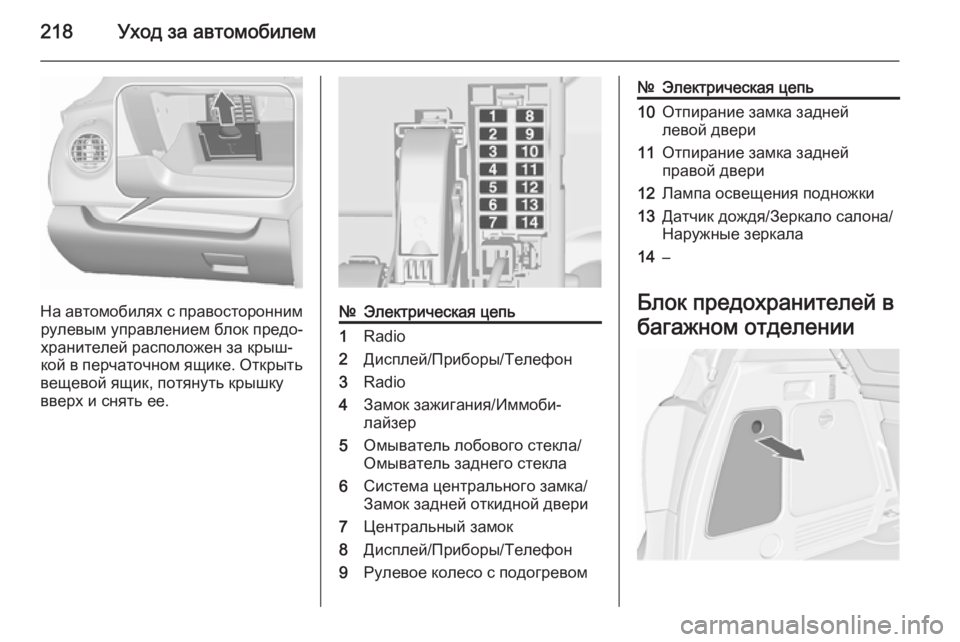

На автомобилях с правостороннимрулевым управлением блок предо‐
хранителей расположен за крыш‐ кой в перчаточном ящике. Открыть
вещевой ящик, потянуть крышку
вверх и снять ее.
№Электрическая цепь1Radio2Дисплей/Приборы/Телефон3Radio4Замок зажигания/Иммоби‐
лайзер5Омыватель лобового стекла/
Омыватель заднего стекла6Система центрального замка/
Замок задней откидной двери7Центральный замок8Дисплей/Приборы/Телефон9Рулевое колесо с подогревом№Электрическая цепь10Отпирание замка задней
левой двери11Отпирание замка задней
правой двери12Лампа освещения подножки13Датчик дождя/Зеркало салона/
Наружные зеркала14–
Блок предохранителей в
багажном отделении

Уход за автомобилем219

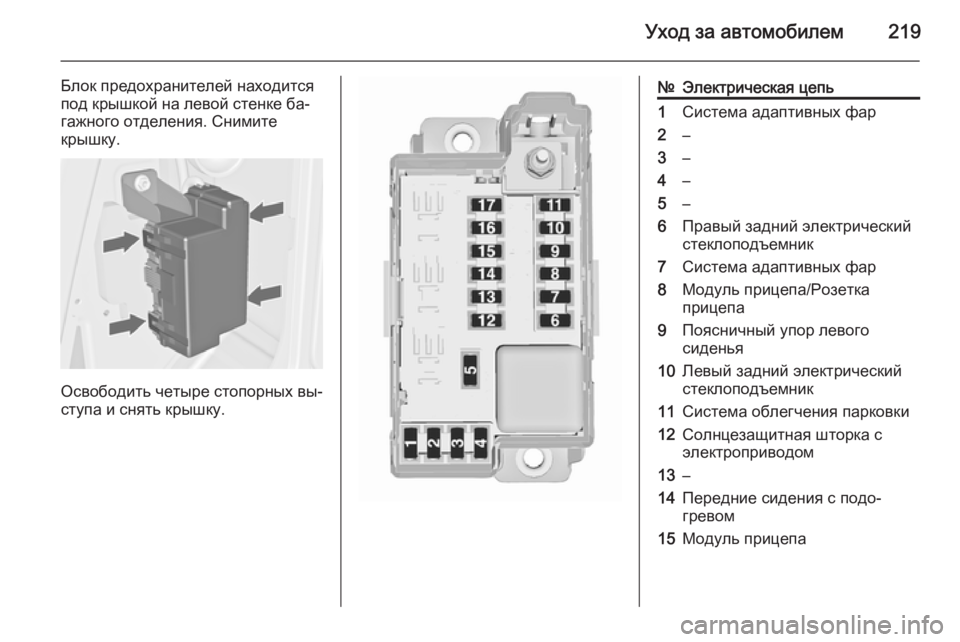

Блок предохранителей находится
под крышкой на левой стенке ба‐
гажного отделения. Снимите
крышку.
Освободить четыре стопорных вы‐
ступа и снять крышку.
№Электрическая цепь1Система адаптивных фар2–3–4–5–6Правый задний электрический
стеклоподъемник7Система адаптивных фар8Модуль прицепа/Розетка
прицепа9Поясничный упор левого
сиденья10Левый задний электрический
стеклоподъемник11Система облегчения парковки12Солнцезащитная шторка с
электроприводом13–14Передние сидения с подо‐
гревом15Модуль прицепа

220Уход за автомобилем

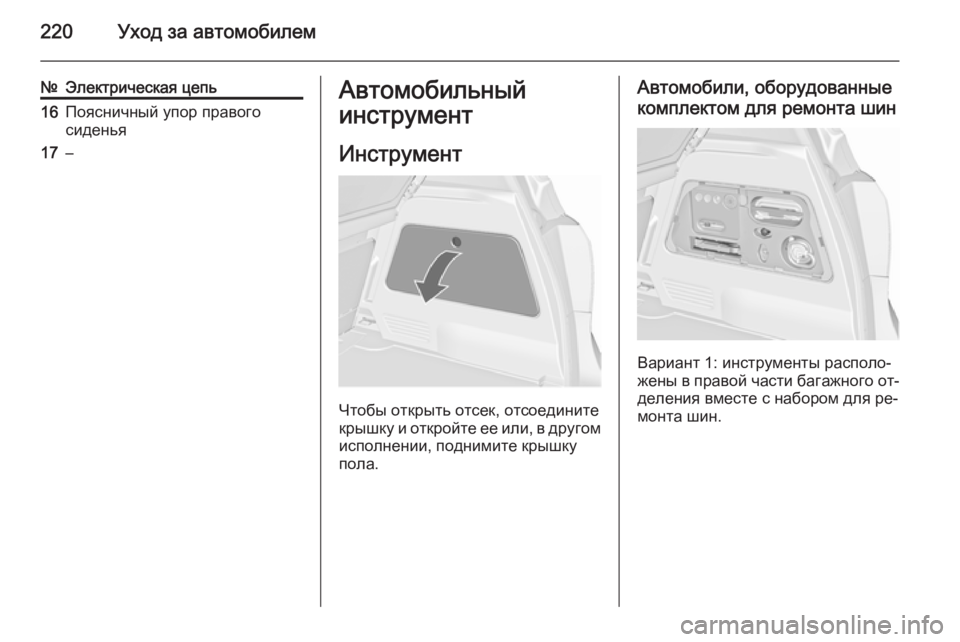

№Электрическая цепь16Поясничный упор правого
сиденья17–Автомобильный
инструмент
Инструмент
Чтобы открыть отсек, отсоедините
крышку и откройте ее или, в другом исполнении, поднимите крышкупола.
Автомобили, оборудованные
комплектом для ремонта шин
Вариант 1: инструменты располо‐
жены в правой части багажного от‐ деления вместе с набором для ре‐
монта шин.

Уход за автомобилем221

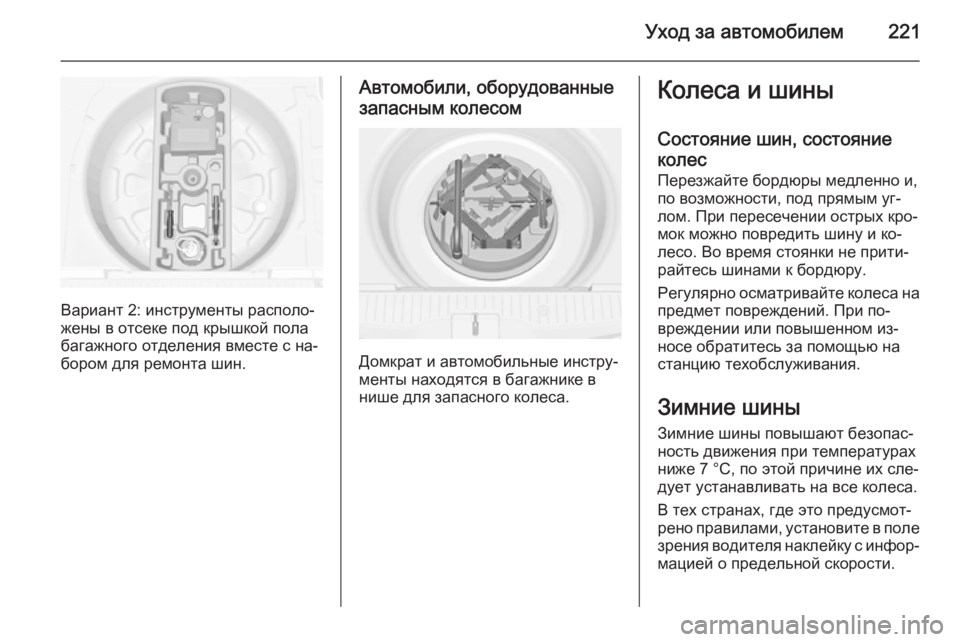

Вариант 2: инструменты располо‐
жены в отсеке под крышкой пола
багажного отделения вместе с на‐
бором для ремонта шин.
Автомобили, оборудованные
запасным колесом
Домкрат и автомобильные инстру‐
менты находятся в багажнике в
нише для запасного колеса.
Колеса и шины
Состояние шин, состояние
колес
Перезжайте бордюры медленно и,
по возможности, под прямым уг‐
лом. При пересечении острых кро‐
мок можно повредить шину и ко‐
лесо. Во время стоянки не прити‐
райтесь шинами к бордюру.
Регулярно осматривайте колеса на
предмет повреждений. При по‐
вреждении или повышенном из‐
носе обратитесь за помощью на
станцию техобслуживания.
Зимние шины
Зимние шины повышают безопас‐
ность движения при температурах
ниже 7 °C, по этой причине их сле‐
дует устанавливать на все колеса.
В тех странах, где это предусмот‐
рено правилами, установите в поле зрения водителя наклейку с инфор‐мацией о предельной скорости.

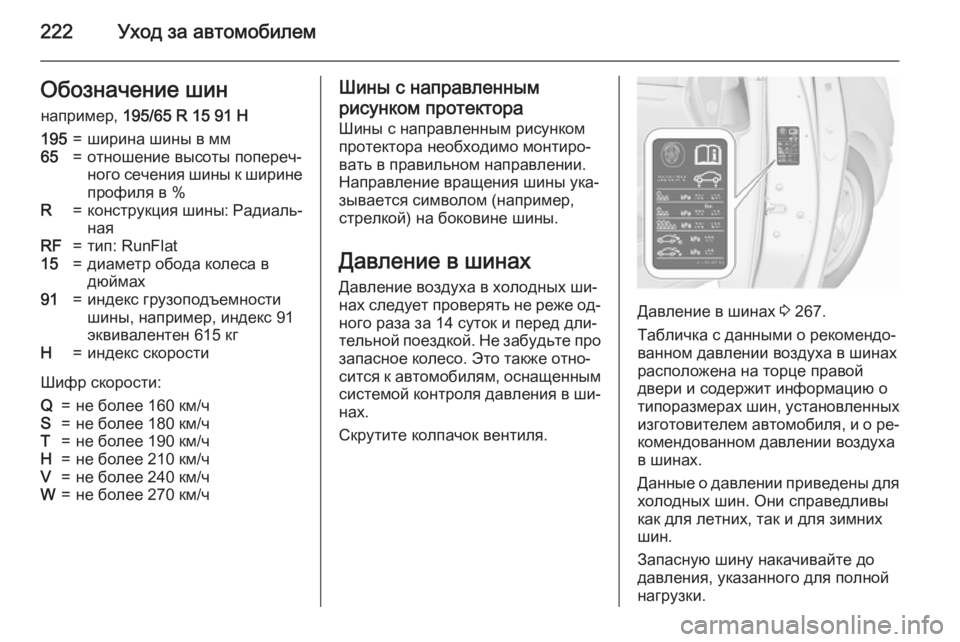

222Уход за автомобилемОбозначение шиннапример, 195/65 R 15 91 H195=ширина шины в мм65=отношение высоты попереч‐
ного сечения шины к ширине
профиля в %R=конструкция шины: Радиаль‐ наяRF=тип: RunFlat15=диаметр обода колеса в
дюймах91=индекс грузоподъемности
шины, например, индекс 91
эквивалентен 615 кгH=индекс скорости
Шифр скорости:
Q=не более 160 км/чS=не более 180 км/чT=не более 190 км/чH=не более 210 км/чV=не более 240 км/чW=не более 270 км/чШины с направленным
рисунком протектора
Шины с направленным рисунком
протектора необходимо монтиро‐
вать в правильном направлении.
Направление вращения шины ука‐
зывается символом (например,
стрелкой) на боковине шины.
Давление в шинах
Давление воздуха в холодных ши‐
нах следует проверять не реже од‐
ного раза за 14 суток и перед дли‐
тельной поездкой. Не забудьте про запасное колесо. Это также отно‐
сится к автомобилям, оснащенным системой контроля давления в ши‐
нах.
Скрутите колпачок вентиля.
Давление в шинах 3 267.
Табличка с данными о рекомендо‐
ванном давлении воздуха в шинах
расположена на торце правой
двери и содержит информацию о
типоразмерах шин, установленных
изготовителем автомобиля, и о ре‐ комендованном давлении воздуха
в шинах.
Данные о давлении приведены для
холодных шин. Они справедливы
как для летних, так и для зимних
шин.
Запасную шину накачивайте до
давления, указанного для полной
нагрузки.
