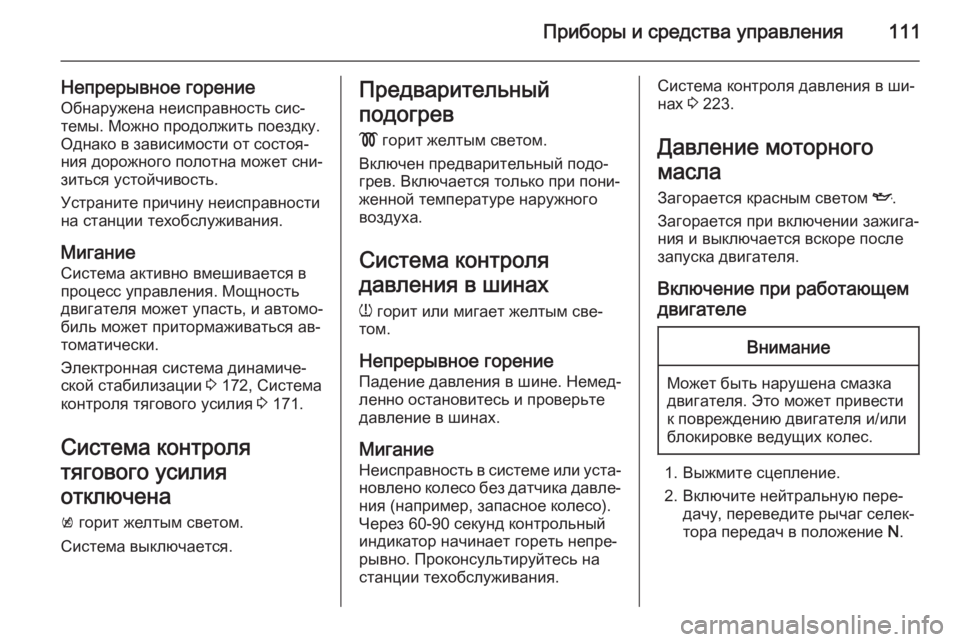

Приборы и средства управления111
Непрерывное горениеОбнаружена неисправность сис‐
темы. Можно продолжить поездку.
Однако в зависимости от состоя‐
ния дорожного полотна может сни‐
зиться устойчивость.
Устраните причину неисправности
на станции техобслуживания.
Мигание
Система активно вмешивается в
процесс управления. Мощность
двигателя может упасть, и автомо‐
биль может притормаживаться ав‐
томатически.
Электронная система динамиче‐
ской стабилизации 3 172, Система
контроля тягового усилия 3 171.
Система контроля
тягового усилия
отключена
k горит желтым светом.
Система выключается.Предварительный
подогрев
! горит желтым светом.
Включен предварительный подо‐
грев. Включается только при пони‐
женной температуре наружного
воздуха.
Система контроля
давления в шинах
w горит или мигает желтым све‐
том.
Непрерывное горение
Падение давления в шине. Немед‐
ленно остановитесь и проверьте
давление в шинах.
Мигание
Неисправность в системе или уста‐
новлено колесо без датчика давле‐ ния (например, запасное колесо).
Через 60-90 секунд контрольный
индикатор начинает гореть непре‐
рывно. Проконсультируйтесь на станции техобслуживания.Система контроля давления в ши‐
нах 3 223.
Давление моторного
масла
Загорается красным светом I.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателеВнимание
Может быть нарушена смазка
двигателя. Это может привести
к повреждению двигателя и/или
блокировке ведущих колес.
1. Выжмите сцепление.
2. Включите нейтральную пере‐ дачу, переведите рычаг селек‐
тора передач в положение N.

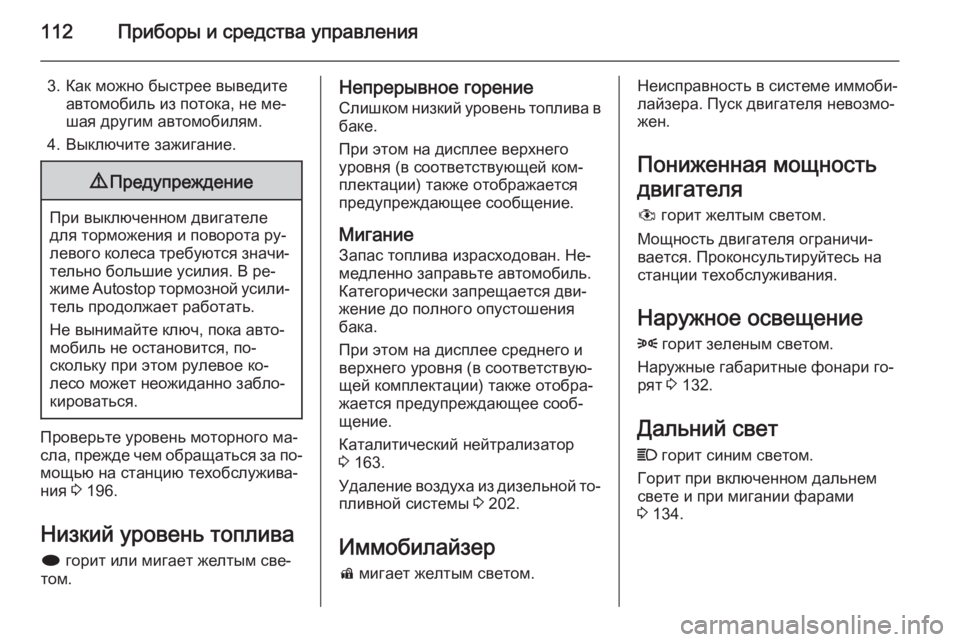

112Приборы и средства управления
3. Как можно быстрее выведитеавтомобиль из потока, не ме‐
шая другим автомобилям.
4. Выключите зажигание.9 Предупреждение
При выключенном двигателе
для торможения и поворота ру‐
левого колеса требуются значи‐ тельно большие усилия. В ре‐
жиме Autostop тормозной усили‐
тель продолжает работать.
Не вынимайте ключ, пока авто‐ мобиль не остановится, по‐
скольку при этом рулевое ко‐
лесо может неожиданно забло‐
кироваться.
Проверьте уровень моторного ма‐
сла, прежде чем обращаться за по‐
мощью на станцию техобслужива‐
ния 3 196.
Низкий уровень топлива i горит или мигает желтым све‐
том.
Непрерывное горение
Слишком низкий уровень топлива в
баке.
При этом на дисплее верхнего
уровня (в соответствующей ком‐ плектации) также отображается
предупреждающее сообщение.
Мигание Запас топлива израсходован. Не‐
медленно заправьте автомобиль. Категорически запрещается дви‐
жение до полного опустошения
бака.
При этом на дисплее среднего и
верхнего уровня (в соответствую‐
щей комплектации) также отобра‐
жается предупреждающее сооб‐
щение.
Каталитический нейтрализатор
3 163.
Удаление воздуха из дизельной то‐ пливной системы 3 202.
Иммобилайзер d мигает желтым светом.Неисправность в системе иммоби‐
лайзера. Пуск двигателя невозмо‐
жен.
Пониженная мощность
двигателя
# горит желтым светом.
Мощность двигателя ограничи‐
вается. Проконсультируйтесь на
станции техобслуживания.
Наружное освещение
8 горит зеленым светом.
Наружные габаритные фонари го‐
рят 3 132.
Дальний свет C горит синим светом.
Горит при включенном дальнем
свете и при мигании фарами
3 134.

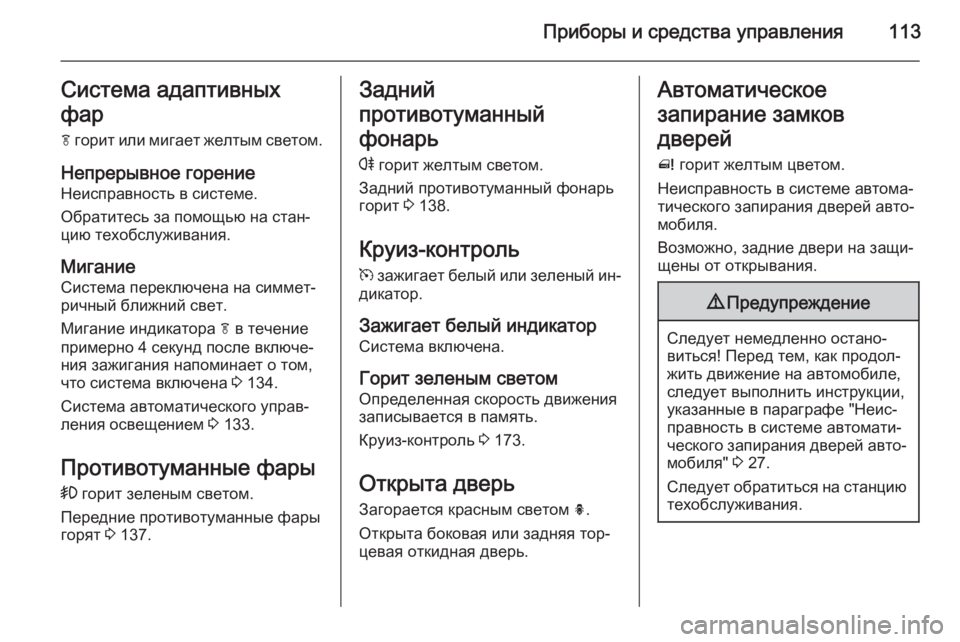

Приборы и средства управления113Система адаптивных
фар f горит или мигает желтым светом.
Непрерывное горение Неисправность в системе.
Обратитесь за помощью на стан‐
цию техобслуживания.
Мигание
Система переключена на симмет‐
ричный ближний свет.
Мигание индикатора f в течение
примерно 4 секунд после включе‐ ния зажигания напоминает о том,
что система включена 3 134.
Система автоматического управ‐
ления освещением 3 133.
Противотуманные фары > горит зеленым светом.
Передние противотуманные фары
горят 3 137.Задний
противотуманный
фонарь
r горит желтым светом.
Задний противотуманный фонарь
горит 3 138.
Круиз-контроль
m зажигает белый или зеленый ин‐
дикатор.
Зажигает белый индикатор
Система включена.
Горит зеленым светом Определенная скорость движения
записывается в память.
Круиз-контроль 3 173.
Открыта дверь Загорается красным светом h.
Открыта боковая или задняя тор‐
цевая откидная дверь.Автоматическое
запирание замков
дверей
^ горит желтым цветом.
Неисправность в системе автома‐
тического запирания дверей авто‐
мобиля.
Возможно, задние двери на защи‐
щены от открывания.9 Предупреждение
Следует немедленно остано‐
виться! Перед тем, как продол‐
жить движение на автомобиле,
следует выполнить инструкции, указанные в параграфе "Неис‐
правность в системе автомати‐
ческого запирания дверей авто‐ мобиля" 3 27.
Следует обратиться на станцию техобслуживания.

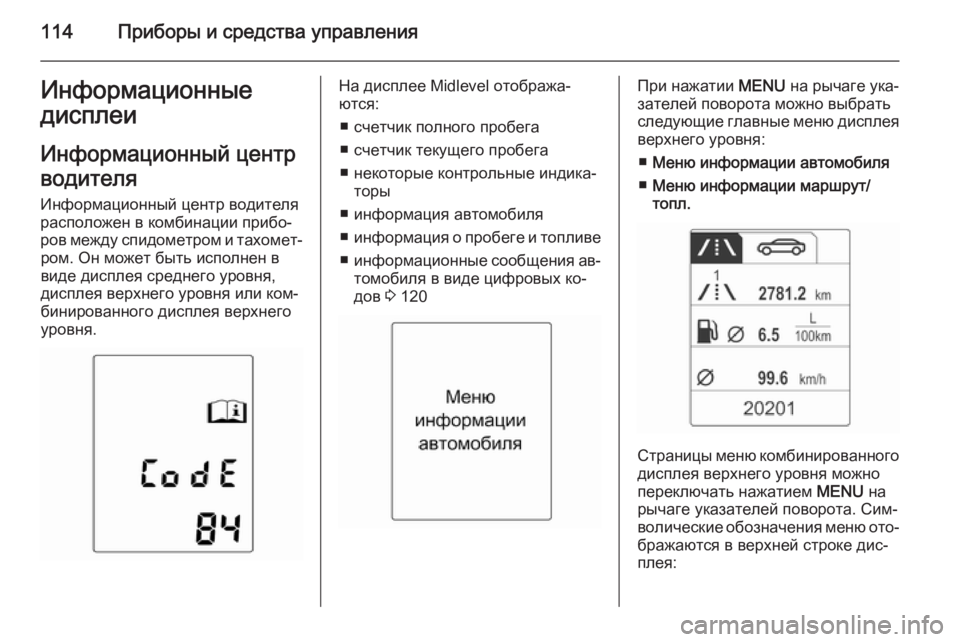

114Приборы и средства управленияИнформационные
дисплеи
Информационный центр
водителя
Информационный центр водителя
расположен в комбинации прибо‐
ров между спидометром и тахомет‐ ром. Он может быть исполнен в
виде дисплея среднего уровня,
дисплея верхнего уровня или ком‐
бинированного дисплея верхнего
уровня.На дисплее Midlevel отобража‐
ются:
■ счетчик полного пробега
■ счетчик текущего пробега
■ некоторые контрольные индика‐ торы
■ информация автомобиля
■ информация о пробеге и топливе
■ информационные сообщения ав‐
томобиля в виде цифровых ко‐
дов 3 120При нажатии MENU на рычаге ука‐
зателей поворота можно выбрать
следующие главные меню дисплея верхнего уровня:
■ Меню информации автомобиля
■ Меню информации маршрут/
топл.
Страницы меню комбинированного
дисплея верхнего уровня можно
переключать нажатием MENU на
рычаге указателей поворота. Сим‐
волические обозначения меню ото‐
бражаются в верхней строке дис‐
плея:

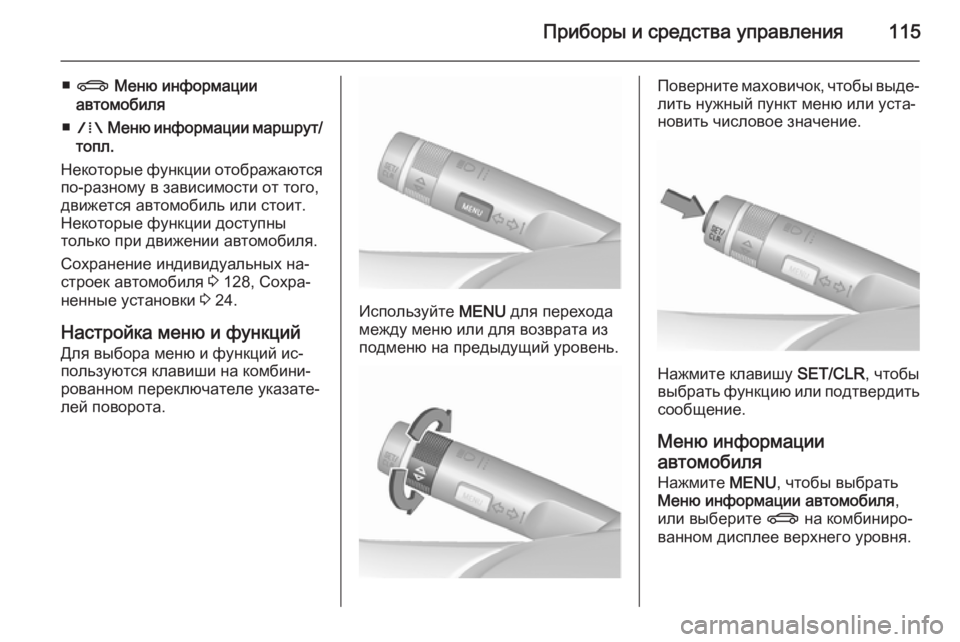

Приборы и средства управления115
■X Меню информации
автомобиля
■ W Меню информации маршрут/
топл.
Некоторые функции отображаются по-разному в зависимости от того,
движется автомобиль или стоит.
Некоторые функции доступны
только при движении автомобиля.
Сохранение индивидуальных на‐
строек автомобиля 3 128, Сохра‐
ненные установки 3 24.
Настройка меню и функций
Для выбора меню и функций ис‐
пользуются клавиши на комбини‐
рованном переключателе указате‐
лей поворота.
Используйте MENU для перехода
между меню или для возврата из
подменю на предыдущий уровень.
Поверните маховичок, чтобы выде‐ лить нужный пункт меню или уста‐
новить числовое значение.
Нажмите клавишу SET/CLR, чтобы
выбрать функцию или подтвердить
сообщение.
Меню информации
автомобиля
Нажмите MENU, чтобы выбрать
Меню информации автомобиля ,
или выберите X на комбиниро‐
ванном дисплее верхнего уровня.

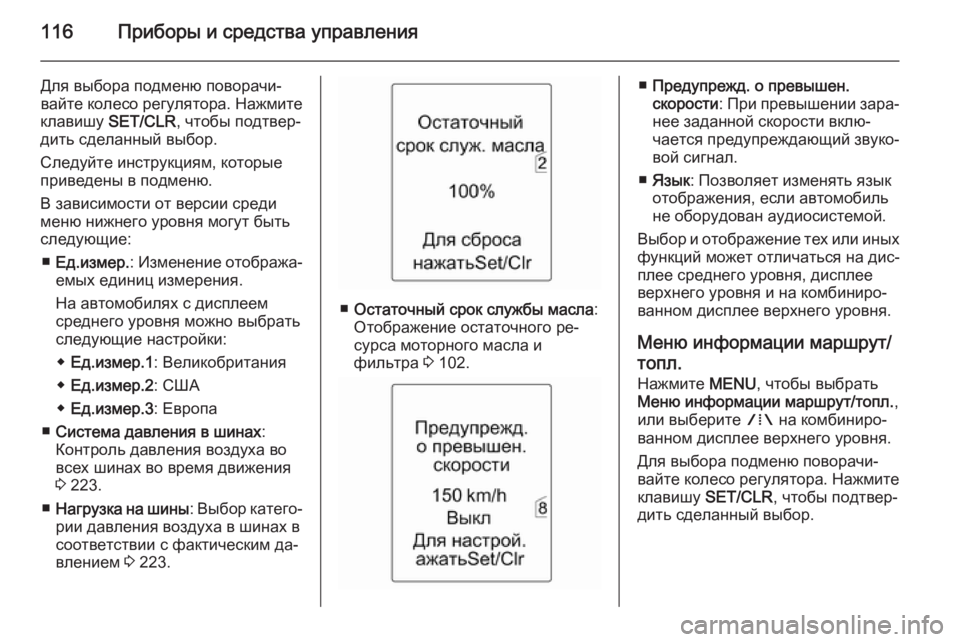

116Приборы и средства управления
Для выбора подменю поворачи‐
вайте колесо регулятора. Нажмите
клавишу SET/CLR, чтобы подтвер‐
дить сделанный выбор.
Следуйте инструкциям, которые
приведены в подменю.
В зависимости от версии среди
меню нижнего уровня могут быть
следующие:
■ Ед.измер. : Изменение отобража‐
емых единиц измерения.
На автомобилях с дисплеем
среднего уровня можно выбрать
следующие настройки:
◆ Ед.измер.1 : Великобритания
◆ Ед.измер.2 : США
◆ Ед.измер.3 : Европа
■ Система давления в шинах :
Контроль давления воздуха во всех шинах во время движения
3 223.
■ Нагрузка на шины : Выбор катего‐
рии давления воздуха в шинах в соответствии с фактическим да‐
влением 3 223.
■ Остаточный срок службы масла :
Отображение остаточного ре‐
сурса моторного масла и
фильтра 3 102.
■ Предупрежд. о превышен.
скорости : При превышении зара‐
нее заданной скорости вклю‐ чается предупреждающий звуко‐
вой сигнал.
■ Язык : Позволяет изменять язык
отображения, если автомобиль
не оборудован аудиосистемой.
Выбор и отображение тех или иных функций может отличаться на дис‐
плее среднего уровня, дисплее
верхнего уровня и на комбиниро‐
ванном дисплее верхнего уровня.
Меню информации маршрут/
топл.
Нажмите MENU, чтобы выбрать
Меню информации маршрут/топл. ,
или выберите W на комбиниро‐
ванном дисплее верхнего уровня.
Для выбора подменю поворачи‐
вайте колесо регулятора. Нажмите клавишу SET/CLR, чтобы подтвер‐
дить сделанный выбор.

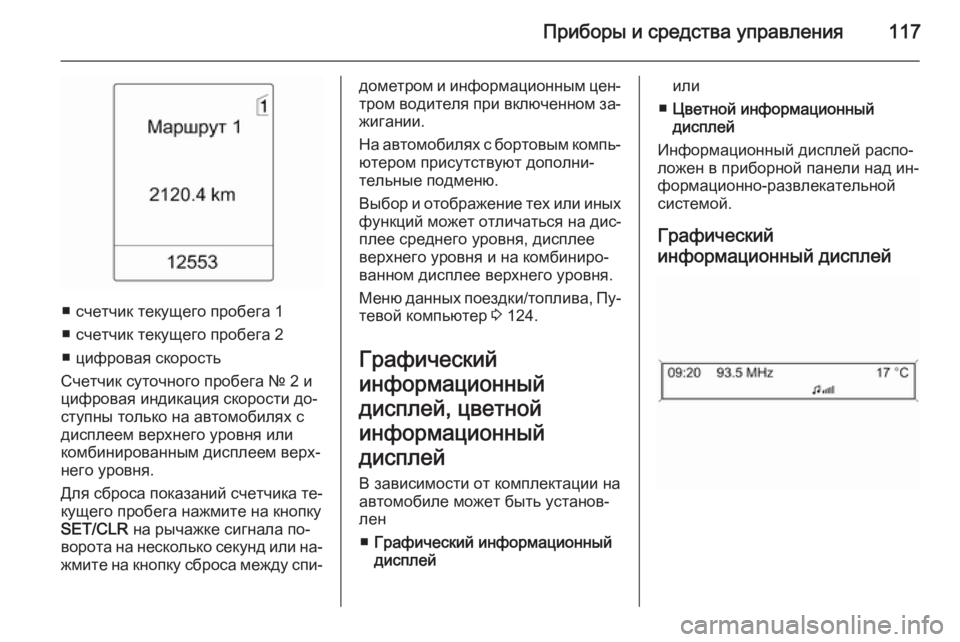

Приборы и средства управления117
■ счетчик текущего пробега 1
■ счетчик текущего пробега 2
■ цифровая скорость
Счетчик суточного пробега № 2 и
цифровая индикация скорости до‐
ступны только на автомобилях с
дисплеем верхнего уровня или
комбинированным дисплеем верх‐
него уровня.
Для сброса показаний счетчика те‐
кущего пробега нажмите на кнопку
SET/CLR на рычажке сигнала по‐
ворота на несколько секунд или на‐
жмите на кнопку сброса между спи‐
дометром и информационным цен‐
тром водителя при включенном за‐
жигании.
На автомобилях с бортовым компь‐ ютером присутствуют дополни‐
тельные подменю.
Выбор и отображение тех или иных функций может отличаться на дис‐
плее среднего уровня, дисплее
верхнего уровня и на комбиниро‐
ванном дисплее верхнего уровня.
Меню данных поездки/топлива, Пу‐
тевой компьютер 3 124.
Графический
информационный
дисплей, цветной
информационный
дисплей
В зависимости от комплектации на
автомобиле может быть установ‐
лен
■ Графический информационный
дисплейили
■ Цветной информационный
дисплей
Информационный дисплей распо‐
ложен в приборной панели над ин‐
формационно-развлекательной
системой.
Графический
информационный дисплей

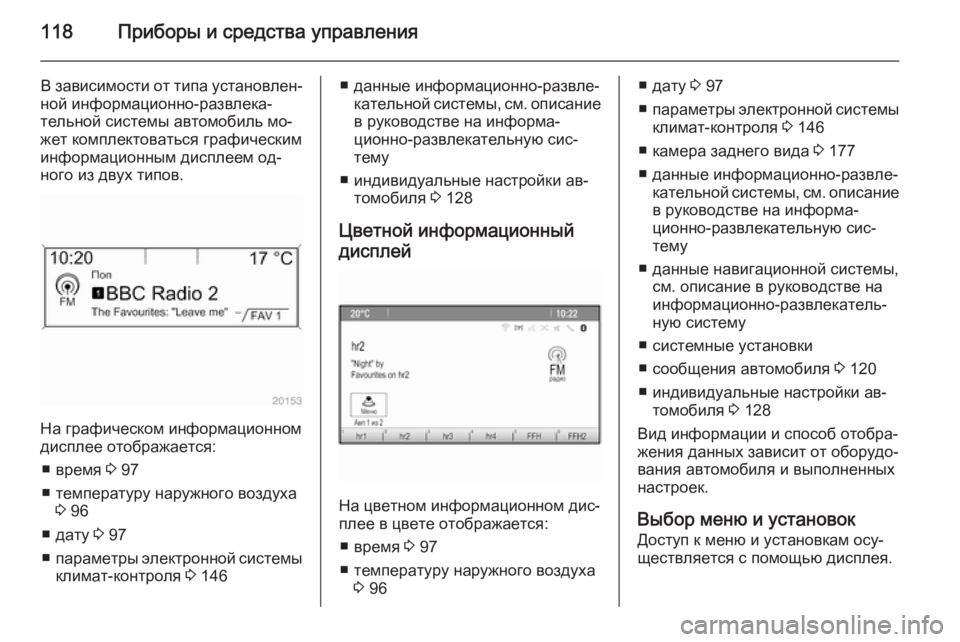

118Приборы и средства управления
В зависимости от типа установлен‐
ной информационно-развлека‐
тельной системы автомобиль мо‐
жет комплектоваться графическим
информационным дисплеем од‐
ного из двух типов.
На графическом информационном
дисплее отображается:
■ время 3 97
■ температуру наружного воздуха 3 96
■ дату 3 97
■ параметры электронной системы
климат-контроля 3 146
■ данные информационно-развле‐
кательной системы, см. описаниев руководстве на информа‐
ционно-развлекательную сис‐
тему
■ индивидуальные настройки ав‐ томобиля 3 128
Цветной информационный
дисплей
На цветном информационном дис‐
плее в цвете отображается:
■ время 3 97
■ температуру наружного воздуха 3 96
■ дату 3 97
■ параметры электронной системы
климат-контроля 3 146
■ камера заднего вида 3 177
■ данные информационно-развле‐ кательной системы, см. описаниев руководстве на информа‐
ционно-развлекательную сис‐
тему
■ данные навигационной системы, см. описание в руководстве на
информационно-развлекатель‐
ную систему
■ системные установки
■ сообщения автомобиля 3 120
■ индивидуальные настройки ав‐ томобиля 3 128
Вид информации и способ отобра‐
жения данных зависит от оборудо‐ вания автомобиля и выполненных
настроек.
Выбор меню и установок
Доступ к меню и установкам осу‐
ществляется с помощью дисплея.
