2015.5 OPEL MERIVA Инструкция по эксплуатации (in Russian)

Приборы и средства управления103
На дисплее верхнего уровня и ком‐бинированном дисплее верхнего
уровня оставшийся ресурс масла
отображается в Меню информации
автомобиля .
На дисплее среднего уровня остав‐
шийся срок службы моторного ма‐
сла отображается с помощью
контрольного индикатора I. За‐
жигание должно быть включено, но двигатель не должен работать.
Для выбора меню и функций ис‐
пользуются клавиши на рычаге
указателей поворота.
Чтобы вывести на экран остав‐
шееся время эксплуатации мотор‐
ного масла:
Нажмите кнопку MENU, чтобы вы‐
брать Меню информации
автомобиля .
Повернуть колесико регулятора в
положение Остаточный срок
службы масла .
Систему для ее правильной ра‐
боты следует сбрасывать в исход‐
ное состояние каждый раз при за‐
мене моторного масла. Обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Нажмите клавишу SET/CLR, чтобы
сбросить показания счетчика. За‐
жигание должно быть включено, но двигатель не должен работать.
Если по расчетам системы масло
выработало свой ресурс, на дис‐
плее информационного центра во‐
дителя отобразится сообщение
Скоро замена масла в двигателе
или предупреждающий код. Мотор‐
ное масло и масляный фильтр сле‐ дует заменить в мастерской в те‐
чение одной недели или не превы‐
шая пробега в 500 км (в зависимо‐
сти от того, какое событие наступит
первым).
Информационный центр водителя
3 114.
Информация по обслуживанию
3 250.
Индикаторы Описанные ниже индикаторы на
некоторых версиях автомобиля мо‐ гут отсутствовать. Описание рас‐
пространяется на все версии ис‐
полнения приборов.

104Приборы и средства управления
В зависимости от оборудования
положение контрольных индикато‐
ров может меняться.
При включении зажигания на ко‐
роткое время загорится большин‐
ство индикаторов, что можно рас‐
сматривать как проверку их рабо‐
тоспособности.
Цвета индикаторов обозначают:Красный=опасность, важное на‐
поминаниеЖелтый=предупреждение,
справка, неисправ‐
ностьЗеленый=подтверждение вклю‐
ченияСиний=подтверждение вклю‐
ченияБелый=подтверждение вклю‐
чения

Приборы и средства управления105

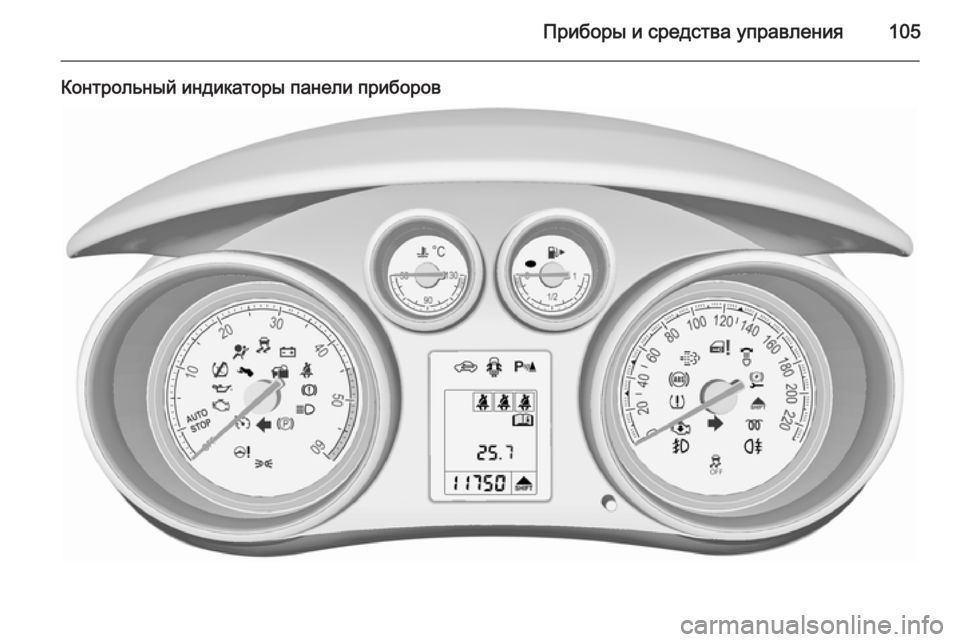

Контрольный индикаторы панели приборов

106Приборы и средства управления
Контрольные индикаторы на
центральной консоли
Указатель поворота
Загорается или мигает зеленым
светом O.
Кратковременно загорается Включены стояночные огни.
Мигание Включены сигналы поворота или
аварийная световая сигнализация.
Частое мигание: выход из строя
лампы указателя поворотов или со‐ ответствующего предохранителя,
выход из строя лампы указателя
поворотов прицепа.
Замена ламп 3 203, предохрани‐
телей 3 214.
Указатели поворота 3 137.
Напоминание о ремне
безопасности
Напоминание о
необходимости пристегнуть
ремни безопасности на передних сиденьях X загорается или мигает красным
светом.
Непрерывное горение
После включения зажигания до
пристегивания ремня безопас‐
ности сиденья.Мигание
После запуска двигателя в течение
максимум 100 секунд до пристеги‐
вания ремня безопасности си‐
денья.
Пристегивание ремня безопас‐
ности 3 51.
Состояние ремней
безопасности на задних
сиденьях На дисплее информационногоцентра водителя мигает или горит
индикатор > или X.
Непрерывное горение
После пуска двигателя в течение
минимум 35 секунд до пристегива‐
ния ремня безопасности сиденья.
Если во время движения пристег‐
нуть не пристегнутый ремень без‐
опасности.
Мигание
После начала движения, если
ремни безопасности отстегнуты.
Пристегивание ремня безопас‐
ности 3 51.

Приборы и средства управления107Надувные подушки
безопасности и
натяжители ремней
безопасности
Загорается красным светом v.
При включении зажигания индика‐ тор горит в течение примерно
4 секунд. Если индикатор не заго‐
рается, не гаснет через 4 секунды
или загорается во время движения автомобиля, это означает неис‐
правность в системе надувных по‐
душек безопасности. Обратитесь
за помощью на станцию техобслу‐ живания. Надувные подушки без‐
опасности и преднатяжители рем‐
ней безопасности могут не срабо‐
тать при аварии.
На срабатывание преднатяжите‐
лей ремней безопасности или на‐
дувных подушек безопасности ука‐
зывает горящий индикатор v.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Преднатяжители ремней безопас‐
ности, система надувных подушек
безопасности 3 50, 3 54.
Отключение надувной
подушки безопасности V горит желтым светом.
Загорается примерно на 60 секунд
после включения зажигания. Воз‐
душная подушка безопасности пе‐
реднего пассажира включена.
* горит желтым светом.
Воздушная подушка безопасности
переднего пассажира выключена
3 60.
9 Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности при одно‐
временном срабатывании на‐
дувной подушки безопасности
переднего пассажира.
Существует смертельная опас‐
ность для взрослого пассажира, если надувная подушка без‐
опасности переднего пасса‐
жира не работает.
Система зарядки
Загорается красным светом p.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.

108Приборы и средства управления
Включение при работающем
двигателе
Остановиться, остановить двига‐
тель. Аккумуляторная батарея ав‐
томобиля не заряжается. Может
быть нарушено охлаждение двига‐
теля. Работа усилителя рулевого
управления может быть неэффект‐ ивна. Обратитесь за помощью на
станцию техобслуживания.
Сигнализатор
неисправности Горит или мигает желтым све‐
том Z.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.Включение при работающем
двигателе Неисправность системы снижения
токсичности отработавших газов.
Возможно превышены допустимые пределы параметров отработав‐
ших газов. Немедленно обратитесь
за помощью на станцию техобслу‐ живания.
Мигание при работающем двигателе Неисправность, которая может
привести к повреждению катализа‐ тора. Уменьшите давление на пе‐
даль акселератора пока мигание
не прекратится. Немедленно обра‐ титесь за помощью на станцию тех‐
обслуживания.
Скоро потребуется
выполнить очередное
техническое
обслуживание
автомобиля
g горит желтым светом.Дополнительно отображается пре‐
дупреждающее сообщение или
предупреждающий код.
Автомобилю требуется техниче‐
ское обслуживание.
Обратитесь за помощью на стан‐
цию техобслуживания.
Информационные сообщения
3 120.
Тормозная система и
сцепление
Уровень рабочей жидкости
привода тормозной системы и
сцепления Загорается красным светом R.
Уровень рабочей жидкости при‐
вода тормозной системы и сцепле‐
ния ниже минимального допусти‐
мого 3 199.

Приборы и средства управления1099Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Выжмите педаль
- горит или мигает желтым све‐
том.
Непрерывное горение
Нужно нажать педаль тормоза,
чтобы отпустить электрический
стояночный тормоз 3 169.
Чтобы в режиме автоматической
остановки и пуска двигателя снова
запустить двигатель, необходимо
выжать педаль сцепления. Сис‐ тема автоматической остановки ипуска двигателя 3 158.
Мигание Чтобы запустить двигатель, необ‐
ходимо выжать педаль сцепления
3 18, 3 156.
Электрический
стояночный тормоз m загорается или мигает красным
светом.
Непрерывное горение
Электрический стояночный тормоз
включен 3 169.
Мигание
Электрический стояночный тормоз
включен или выключен не полно‐
стью. Включить зажигание, нажать
педаль тормоза и попытаться вы‐
полнить сброс системы, сначала
освободив, а затем затянув элек‐
трический стояночный тормоз.
Если m продолжит мигать, не воз‐
обновляйте движение и обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Неисправность
электрического
стояночного тормоза
j горит или мигает желтым светом.Непрерывное горение
Электрический стояночный тормоз
работает менее эффективно
3 169.
Мигание
Электрический стояночный тормоз
в режиме обслуживания. Для
сброса необходимо остановить ав‐
томобиль, включить и отключить
стояночный тормоз.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Антиблокировочная
тормозная система ( ABS)
u горит желтым светом.
Загорается на несколько секунд
после включения зажигания. Сис‐
тема готова к работе, когда инди‐
катор гаснет.

110Приборы и средства управления
Если индикатор не гаснет спустя
несколько секунд или горит во
время движения, это означает не‐
исправность системы АBS. Тор‐
мозная система продолжает функ‐ ционировать, но без АBS.
Антиблокировочная тормозная
система 3 168.
Переключение на
повышенную передачу
Если для уменьшения расхода топ‐ лива рекомендуется переклю‐
читься на более высокую пере‐
дачу, [ загорается зеленым све‐
том.
На автомобилях с дисплеем верх‐
него уровня или комбинированным
дисплеем верхнего уровня в ниж‐
ней строке информационного
центра водителя отображается
символ [ с номером рекомендо‐
ванной передачи.Адаптивное рулевое
управление
c горит желтым светом.
Неисправность системы адаптив‐
ного рулевого управления. Это мо‐
жет привести к увеличению или к
уменьшению усилия в системе ру‐
левого управления. Проконсульти‐
руйтесь на станции техобслужива‐
ния.
Система автоматической оста‐ новки и пуска двигателя 3 158.
Ультразвуковая система
облегчения парковки
r горит желтым светом.
Неисправность в системе
или
Неисправность в результате попа‐
дания на датчики грязи, льда или
снега
илиПомехи от внешних источников ультразвука. Как только источник
помех будет устранен, система за‐
работает нормально.
Устраните причину неисправности
системы на станции техобслужива‐ ния.
Ультразвуковая система помощи
при парковке 3 175.
Электронная система
динамической
стабилизации отключена n горит желтым светом.
Система выключается.
Электронная система
динамической
стабилизации и система
контроля тягового
усилия
b горит или мигает желтым светом.
