2015.5 OPEL MERIVA Инструкция по эксплуатации (in Russian)

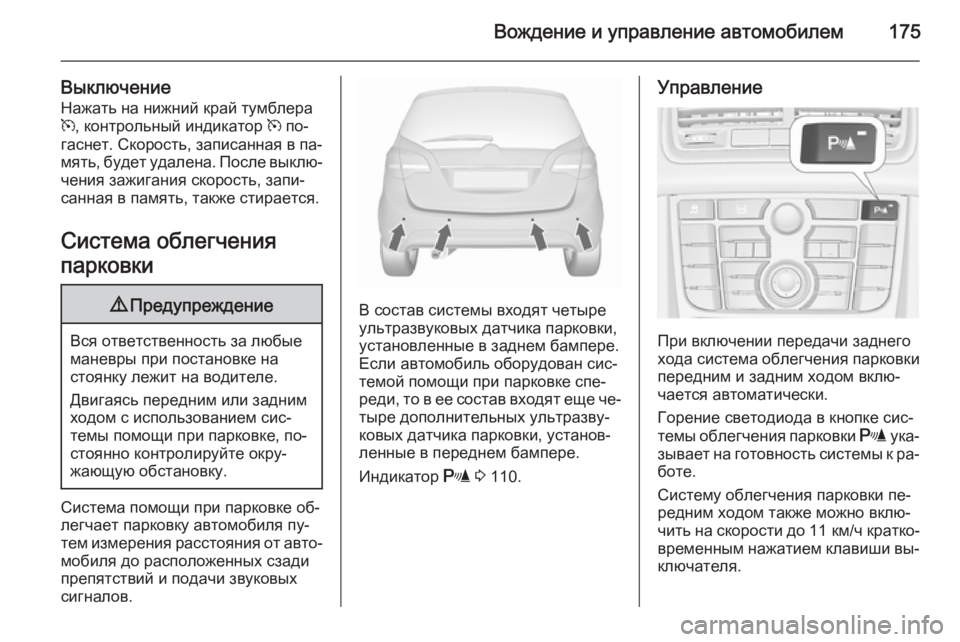

Вождение и управление автомобилем175
Выключение
Нажать на нижний край тумблера
m , контрольный индикатор m по‐
гаснет. Скорость, записанная в па‐
мять, будет удалена. После выклю‐ чения зажигания скорость, запи‐
санная в память, также стирается.
Система облегчения
парковки9 Предупреждение
Вся ответственность за любые
маневры при постановке на
стоянку лежит на водителе.
Двигаясь передним или задним
ходом с использованием сис‐
темы помощи при парковке, по‐
стоянно контролируйте окру‐
жающую обстановку.
Система помощи при парковке об‐
легчает парковку автомобиля пу‐
тем измерения расстояния от авто‐
мобиля до расположенных сзади
препятствий и подачи звуковых
сигналов.
В состав системы входят четыре
ультразвуковых датчика парковки,
установленные в заднем бампере.
Если автомобиль оборудован сис‐
темой помощи при парковке спе‐
реди, то в ее состав входят еще че‐
тыре дополнительных ультразву‐
ковых датчика парковки, установ‐
ленные в переднем бампере.
Индикатор r 3 110.
Управление
При включении передачи заднего
хода система облегчения парковки
передним и задним ходом вклю‐
чается автоматически.
Горение светодиода в кнопке сис‐
темы облегчения парковки r ука‐
зывает на готовность системы к ра‐ боте.
Систему облегчения парковки пе‐
редним ходом также можно вклю‐
чить на скорости до 11 км/ч кратко‐
временным нажатием клавиши вы‐ ключателя.

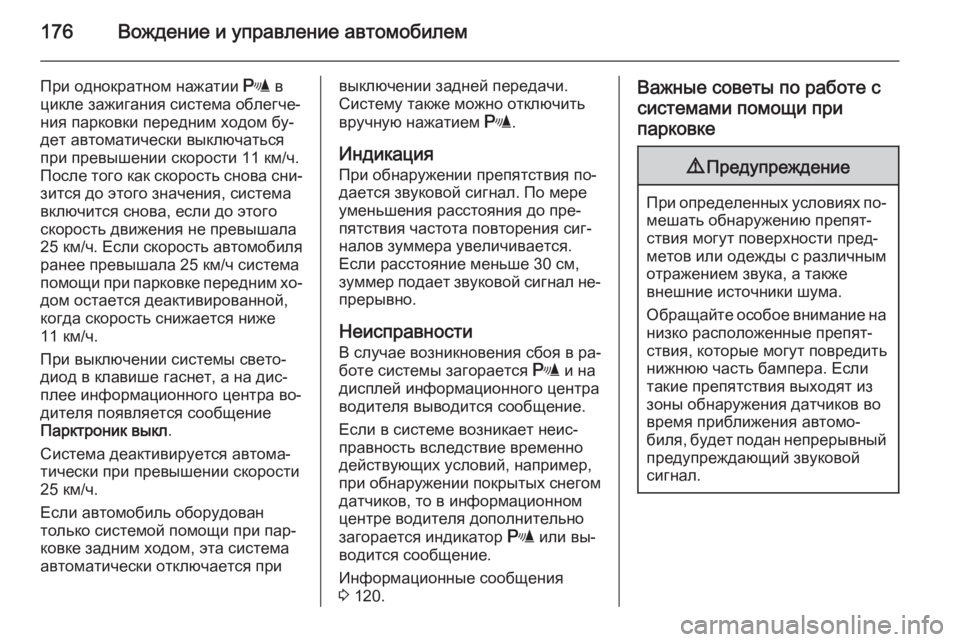

176Вождение и управление автомобилем
При однократном нажатии r в
цикле зажигания система облегче‐
ния парковки передним ходом бу‐
дет автоматически выключаться при превышении скорости 11 км/ч.
После того как скорость снова сни‐ зится до этого значения, система
включится снова, если до этого
скорость движения не превышала
25 км/ч . Если скорость автомобиля
ранее превышала 25 км/ч система
помощи при парковке передним хо‐
дом остается деактивированной,
когда скорость снижается ниже
11 км/ч.
При выключении системы свето‐
диод в клавише гаснет, а на дис‐
плее информационного центра во‐
дителя появляется сообщение
Парктроник выкл .
Система деактивируется автома‐ тически при превышении скорости
25 км/ч.
Если автомобиль оборудован
только системой помощи при пар‐
ковке задним ходом, эта система
автоматически отключается привыключении задней передачи. Систему также можно отключить
вручную нажатием r.
Индикация При обнаружении препятствия по‐
дается звуковой сигнал. По мере
уменьшения расстояния до пре‐
пятствия частота повторения сиг‐
налов зуммера увеличивается.
Если расстояние меньше 30 см,
зуммер подает звуковой сигнал не‐ прерывно.
Неисправности
В случае возникновения сбоя в ра‐
боте системы загорается r и на
дисплей информационного центра
водителя выводится сообщение.
Если в системе возникает неис‐
правность вследствие временно
действующих условий, например,
при обнаружении покрытых снегом датчиков, то в информационном
центре водителя дополнительно
загорается индикатор r или вы‐
водится сообщение.
Информационные сообщения
3 120.Важные советы по работе с
системами помощи при
парковке9 Предупреждение
При определенных условиях по‐
мешать обнаружению препят‐
ствия могут поверхности пред‐
метов или одежды с различным
отражением звука, а также
внешние источники шума.
Обращайте особое внимание на
низко расположенные препят‐
ствия, которые могут повредить
нижнюю часть бампера. Если такие препятствия выходят из
зоны обнаружения датчиков во
время приближения автомо‐
биля, будет подан непрерывный предупреждающий звуковой
сигнал.

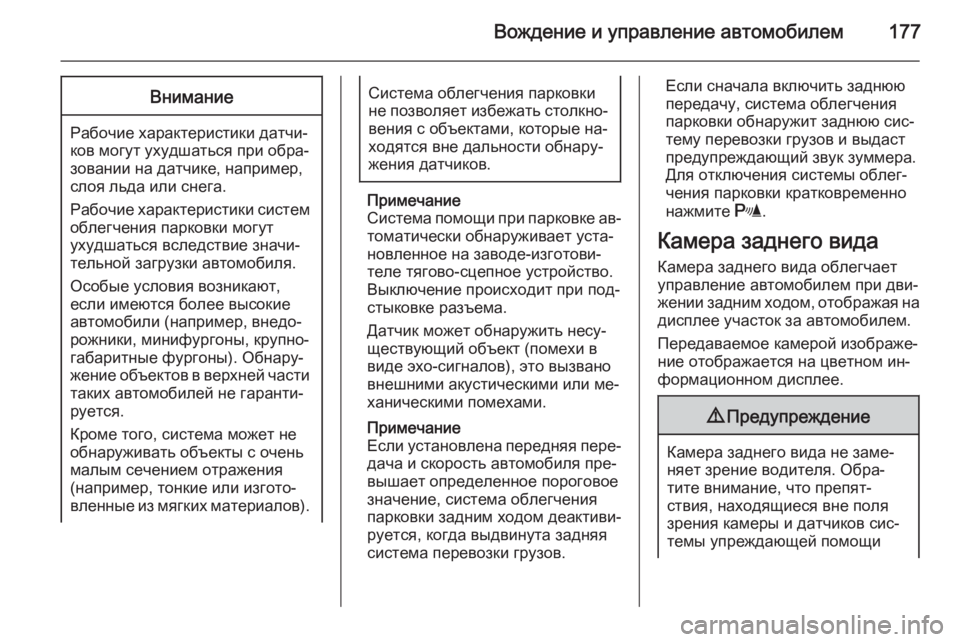

Вождение и управление автомобилем177Внимание
Рабочие характеристики датчи‐
ков могут ухудшаться при обра‐ зовании на датчике, например,
слоя льда или снега.
Рабочие характеристики систем
облегчения парковки могут
ухудшаться вследствие значи‐
тельной загрузки автомобиля.
Особые условия возникают,
если имеются более высокие
автомобили (например, внедо‐
рожники, минифургоны, крупно‐
габаритные фургоны). Обнару‐
жение объектов в верхней части таких автомобилей не гаранти‐
руется.
Кроме того, система может не обнаруживать объекты с очень
малым сечением отражения
(например, тонкие или изгото‐
вленные из мягких материалов).
Система облегчения парковки
не позволяет избежать столкно‐ вения с объектами, которые на‐
ходятся вне дальности обнару‐
жения датчиков.
Примечание
Система помощи при парковке ав‐ томатически обнаруживает уста‐
новленное на заводе-изготови‐
теле тягово-сцепное устройство.
Выключение происходит при под‐
стыковке разъема.
Датчик может обнаружить несу‐
ществующий объект (помехи в
виде эхо-сигналов), это вызвано
внешними акустическими или ме‐
ханическими помехами.
Примечание
Если установлена передняя пере‐
дача и скорость автомобиля пре‐
вышает определенное пороговое
значение, система облегчения
парковки задним ходом деактиви‐ руется, когда выдвинута задняя
система перевозки грузов.
Если сначала включить заднюю
передачу, система облегчения
парковки обнаружит заднюю сис‐
тему перевозки грузов и выдаст
предупреждающий звук зуммера.
Для отключения системы облег‐
чения парковки кратковременно
нажмите r.
Камера заднего вида
Камера заднего вида облегчает
управление автомобилем при дви‐
жении задним ходом, отображая на
дисплее участок за автомобилем.
Передаваемое камерой изображе‐
ние отображается на цветном ин‐
формационном дисплее.9 Предупреждение
Камера заднего вида не заме‐
няет зрение водителя. Обра‐
тите внимание, что препят‐
ствия, находящиеся вне поля зрения камеры и датчиков сис‐
темы упреждающей помощи

178Вождение и управление автомобилемпри парковке, например под
бампером или днищем кузова,
отображаться не будут.
Не двигайтесь задним ходом,
глядя только на информацион‐
ный дисплей. Прежде чем на‐
чать движение задним ходом,
необходимо осмотреть участок
за автомобилем и вокруг него.
Включение
Камера заднего вида включается
автоматически при включении пе‐
редачи заднего хода.
Порядок работы
Камера установлена на крон‐
штейне подвески выпускной трубы
и имеет угол обзора 130°.
Высокое расположение камеры
позволяет видеть на дисплее зад‐ ний бампер, что помогает води‐
телю сориентироваться.
Камера имеет ограниченный об‐ зор. Изображение на экране не поз‐
воляет получить представления о
реальной дистанции до препят‐
ствия.
Направляющие линии
На передаваемое камерой изобра‐ жение проецируются динамиче‐
ские направляющие линии с интер‐
валом 1 м, позволяющие опреде‐
лить расстояние до препятствия.
Отображается траектория движе‐
ния автомобиля в соответствии с
углом установки рулевого колеса.
Эту функцию можно отключить в
меню Настройки на информацион‐
ном дисплее. Сохранение индиви‐
дуальных настроек автомобиля 3 128.

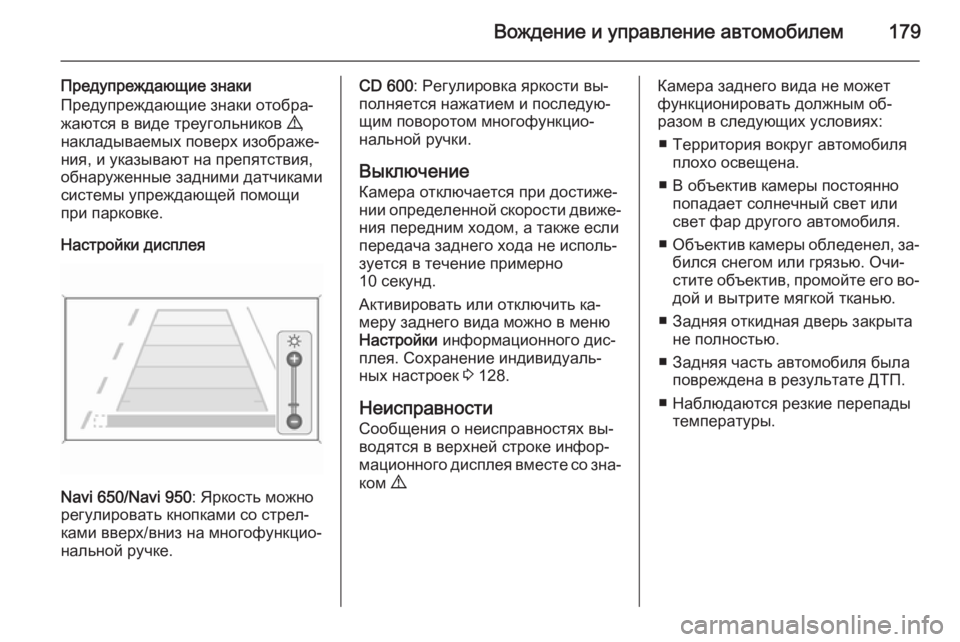

Вождение и управление автомобилем179
Предупреждающие знаки
Предупреждающие знаки отобра‐
жаются в виде треугольников 9,
накладываемых поверх изображе‐
ния, и указывают на препятствия,
обнаруженные задними датчиками
системы упреждающей помощи
при парковке.
Настройки дисплея
Navi 650/Navi 950 : Яркость можно
регулировать кнопками со стрел‐ ками вверх/вниз на многофункцио‐
нальной ручке.
CD 600 : Регулировка яркости вы‐
полняется нажатием и последую‐
щим поворотом многофункцио‐
нальной ручки.
Выключение
Камера отключается при достиже‐
нии определенной скорости движе‐ ния передним ходом, а также если
передача заднего хода не исполь‐
зуется в течение примерно
10 секунд.
Активировать или отключить ка‐
меру заднего вида можно в меню
Настройки информационного дис‐
плея. Сохранение индивидуаль‐
ных настроек 3 128.
Неисправности Сообщения о неисправностях вы‐
водятся в верхней строке инфор‐
мационного дисплея вместе со зна‐
ком 9.Камера заднего вида не может
функционировать должным об‐
разом в следующих условиях:
■ Территория вокруг автомобиля плохо освещена.
■ В объектив камеры постоянно попадает солнечный свет или
свет фар другого автомобиля.
■ Объектив камеры обледенел, за‐
бился снегом или грязью. Очи‐ стите объектив, промойте его во‐ дой и вытрите мягкой тканью.
■ Задняя откидная дверь закрыта не полностью.
■ Задняя часть автомобиля была повреждена в результате ДТП.
■ Наблюдаются резкие перепады температуры.

180Вождение и управление автомобилемТопливоСорта топлива для
бензиновых двигателей Использование топлива, не соот‐
ветствующего требованиям дей‐
ствующего технического регла‐
мента (Постановление Правитель‐
ства РФ от 27.02.2008 N 118 ред. №
1076 от 30.12.2008) может приве‐
сти к выходу двигателя из строя и
лишению гарантии.
Используйте бензин с рекомендо‐
ванным октановым числом 3 260.
При эксплуатации на бензине со слишком низким октановым числом снижается мощность и крутящий
момент двигателя и немного воз‐
растает расход топлива.Внимание
Запрещается использовать топ‐ ливо и присадки к топливу, со‐
держащие металлы, например,
присадки на основе марганца.
Это может привести к повреж‐
дению двигателя.Внимание
При использовании бензина с
низким октановым числом воз‐
можно нарушение процесса сго‐
рания и двигатель может быть
поврежден.
Сорта топлива для
дизельных двигателей Использование топлива, не соот‐
ветствующего требованиям дей‐
ствующего технического регла‐
мента (Постановление Правитель‐ ства РФ от 27.02.2008 N 118 ред. № 1076 от 30.12.2008) может приве‐
сти к выходу двигателя из строя и
лишению гарантии.
В странах за пределами Европей‐
ского Союза используется дизель‐ ное топливо Euro с содержанием
серы менее 50 мкг/г.
Не используйте дизельное топливо
для судовых двигателей, печное
топливо Aquazole и аналогичные водотопливные эмульсии. Нельзя
разбавлять дизельное топливо
бензином.
Топливо для работы на
сжиженном газе
Сжиженный газ также известен как
СНГ (сжиженный нефтяной газ).
Основными компонентами СНГ
являются пропан и бутан. Октано‐
вое число составляет от 105 до 115 единиц, в зависимости от содержа‐
ния бутана. Для поддержания СНГ
в сжиженном состоянии необхо‐
димо давление от 5 до 10 бар.
Температура кипения зависит от
давления и состава. При атмо‐
сферном давлении она равна
-42 °C (чистый пропан) и -0,5 °C (чи‐
стый бутан).

Вождение и управление автомобилем181Внимание
Система работает в диапазоне
температур окружающей среды
примерно от -8 °C до 100 °C.
Полная работоспособность газото‐
пливной системы автомобиля мо‐
жет быть гарантирована только
при использовании сжиженного
газа, отвечающего минимальным
требованиям стандарта
DIN EN 589.
Селектор выбора топлива
При нажатии LPG происходит пе‐
реключение с бензина на СНГ, как только будут выполнены необходи‐
мые для этого условия (темпера‐
тура охлаждающей жидкости, тем‐
пература газа и минимальная ско‐
рость вращения коленчатого вала
двигателя). Эти условия обычно
выполняются примерно через
60 секунд (в зависимости от темпе‐ ратуры окружающей среды) и
после первого выжимания педали
акселератора. Состояние свето‐
диода соответствует текущему ра‐
бочему режиму.1 откл.=используется бензин1 горит
светом=используется сжи‐
женный газ1 мигает=переключение не‐
возможно, топливо
одного из видов из‐
расходовано
Если сжиженный газ в баллоне из‐
расходован, до отключения зажи‐
гания автомобиль автоматически перейдет на работу на бензине.
Каждые шесть месяцев следует пе‐
реключаться на использование
бензина и вырабатывать его запас
в топливном баке до включения ин‐ дикатора i, после чего снова за‐
правлять бак. Это необходимо для
поддержания требуемого качества
топлива и сохранения работоспо‐
собности системы в режиме ис‐
пользования бензина.
Через регулярные промежутки вре‐
мени во избежание коррозии пол‐
ностью заполняйте бак топливом.
Неисправности и способы их
устранения
Если система не переключается в
режим использования газа, необ‐
ходимо проверить следующее:
■ Достаточно ли сжиженного газа в
баллоне?
■ Достаточно ли в топливном баке бензина для пуска двигателя?

182Вождение и управление автомобилем
В условиях очень высоких илиочень низких температур и при
определенных составах газа пере‐
ключение с бензина на сжиженный
газ может занять больше времени, чем обычно.
В особо тяжелых условиях система
может переключиться обратно на
бензин, если минимальные требо‐
вания не выполняются.
При обнаружении любых других
неисправностей следует обрати‐
ться за помощью на станцию тех‐
обслуживания.Внимание
Чтобы обеспечить безопас‐
ность эксплуатации системы пи‐ тания сжиженным нефтяным га‐зом и сохранить гарантию, ре‐
монт и регулировку системы
должны выполнять только об‐
ученные специалисты.
В сжиженный газ добавляют спе‐
циальную присадку (одорант), ко‐
торая позволяет легко обнаружить
утечку.
9 Предупреждение
Если вы почувствовали запах
газа в салоне автомобиля или
рядом с автомобилем, немед‐
ленно переключитесь на бен‐
зин. Не курите. Не используйте
открытый огонь и источники воз‐ горания.
Если возможно, перекройте ручной
запорный вентиль в блоке запорно-
предохранительной арматуры.
Блок запорно-предохранительной
арматуры установлен на газовом
баллоне, размещенном в багажном
отделении под крышкой пола.
Поверните колесо с насечкой по
часовой стрелке.
Если после того как запорный вен‐ тиль будет перекрыт запах газа
чувствоваться не будет, можно
продолжить движение, переклю‐
чившись на бензин. Если запах
газа по-прежнему присутствует, за‐
пускать двигатель запрещается.
Устраните причину неисправности
на станции техобслуживания.
При использовании подземных
парковок необходимо следовать
инструкциям эксплуатирующей
парковку организации и требова‐
ниям местного законодательства.
