Péče o vozidlo263
kola uvolněte nejdříve ramena jedno
po druhém. Následně zezadu
uprostřed zatlačte na kryt a odejměte
ho.
Při zpětné montáži nejdříve srovnejte kryt kola tak, aby polohovací výčnělek
zapadl do prohlubně.
Řetězy na kola
Sněhové řetězy smíte použít pouze
na přední kola.
Používejte pouze řetězy s drobnými
články, které nezvýší běhoun ani bok pneumatiky o více než 10 mm (včetně
zámku řetězu).
9 Varování
Poškozená pneumatika může
kdykoli prasknout.
5dveřový hatchback, 4dveřový
sedan, Sports Tourer
Sněhové řetězy se smí používat
pouze na pneumatikách s rozměry
205/60 R16, 215/60 R 16,
225/55 R17, 225/45 R18,
225/50 R17 a 235/45 R18.
Country Tourer
Sněhové řetězy jsou povoleny pouze
na pneumatiky rozměrů 235/45 R18.
Nouzové rezervní kolo
Použití sněhových řetězů není
povoleno na nouzovém rezervním
kole.
Souprava na opravu
pneumatik Menší poškození vzorku je možné
opravit pomocí soupravy na opravu
pneumatik.
Cizí objekty z pneumatik nevyjímejte.
Poškození pneumatiky přesahující
4 mm nebo poškození na stěně
pneumatiky nelze soupravou na
opravu pneumatik opravit.9 Varování
Při jízdě nepřekračujte rychlost
80 km/h.
Nepoužívejte dlouhodobě.
Řízení a ovladatelnost můžou být
ovlivněny.
Pokud máte defekt pneumatiky:
Zatáhněte parkovací brzdu a zařaďte
první převodový stupeň, zpátečku
nebo P.

264Péče o vozidlo

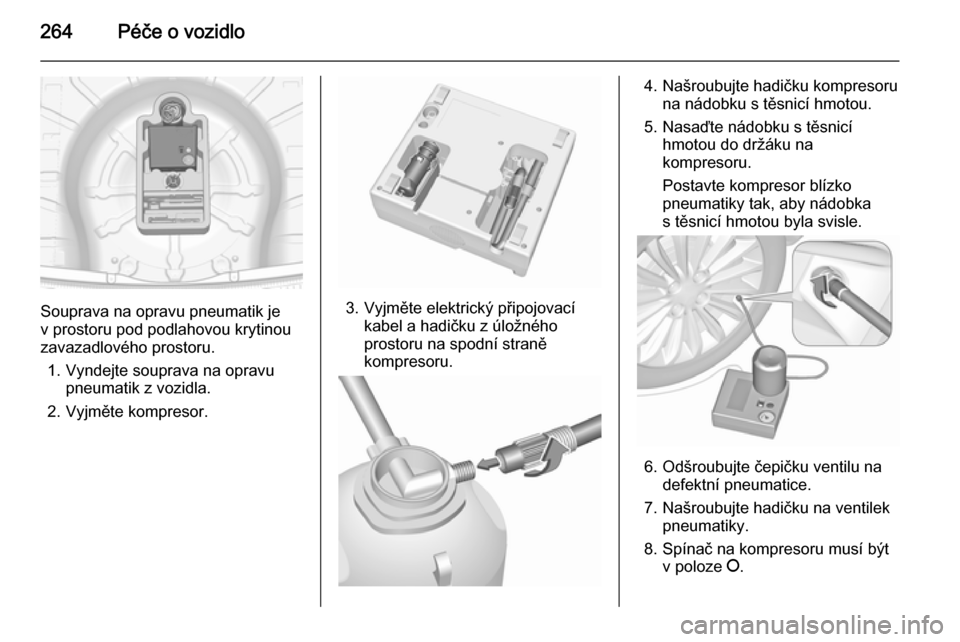

Souprava na opravu pneumatik je
v prostoru pod podlahovou krytinou
zavazadlového prostoru.
1. Vyndejte souprava na opravu pneumatik z vozidla.
2. Vyjměte kompresor.3. Vyjměte elektrický připojovací kabel a hadičku z úložného
prostoru na spodní straně
kompresoru.
4. Našroubujte hadičku kompresoru na nádobku s těsnicí hmotou.
5. Nasaďte nádobku s těsnicí hmotou do držáku na
kompresoru.
Postavte kompresor blízko
pneumatiky tak, aby nádobka
s těsnicí hmotou byla svisle.
6. Odšroubujte čepičku ventilu na defektní pneumatice.
7. Našroubujte hadičku na ventilek pneumatiky.
8. Spínač na kompresoru musí být v poloze J.

Péče o vozidlo265
9. Zasuňte zástrčku kompresoru donapájecí zásuvky nebo zásuvky
zapalovače cigaret.
Aby se zabránilo vybití
akumulátoru, doporučujeme
nechat běžet motor.

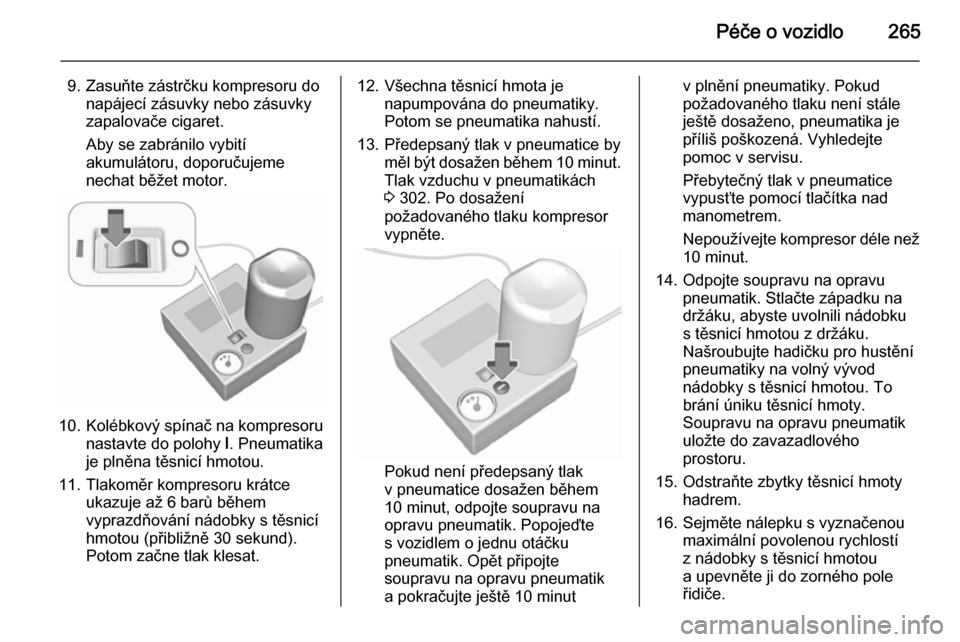

10. Kolébkový spínač na kompresoru nastavte do polohy I. Pneumatika
je plněna těsnicí hmotou.
11. Tlakoměr kompresoru krátce ukazuje až 6 barů během
vyprazdňování nádobky s těsnicí
hmotou (přibližně 30 sekund).
Potom začne tlak klesat.
12. Všechna těsnicí hmota je napumpována do pneumatiky.
Potom se pneumatika nahustí.
13. Předepsaný tlak v pneumatice by měl být dosažen během 10 minut .
Tlak vzduchu v pneumatikách
3 302. Po dosažení
požadovaného tlaku kompresor
vypněte.
Pokud není předepsaný tlak
v pneumatice dosažen během
10 minut, odpojte soupravu na
opravu pneumatik. Popojeďte
s vozidlem o jednu otáčku
pneumatik. Opět připojte
soupravu na opravu pneumatik
a pokračujte ještě 10 minut
v plnění pneumatiky. Pokud
požadovaného tlaku není stále
ještě dosaženo, pneumatika je
příliš poškozená. Vyhledejte pomoc v servisu.
Přebytečný tlak v pneumatice
vypusťte pomocí tlačítka nad
manometrem.
Nepoužívejte kompresor déle než 10 minut.
14. Odpojte soupravu na opravu pneumatik. Stlačte západku na
držáku, abyste uvolnili nádobku
s těsnicí hmotou z držáku.
Našroubujte hadičku pro hustění
pneumatiky na volný vývod
nádobky s těsnicí hmotou. To
brání úniku těsnicí hmoty.
Soupravu na opravu pneumatik
uložte do zavazadlového
prostoru.
15. Odstraňte zbytky těsnicí hmoty hadrem.
16. Sejměte nálepku s vyznačenou maximální povolenou rychlostí
z nádobky s těsnicí hmotou
a upevněte ji do zorného pole
řidiče.

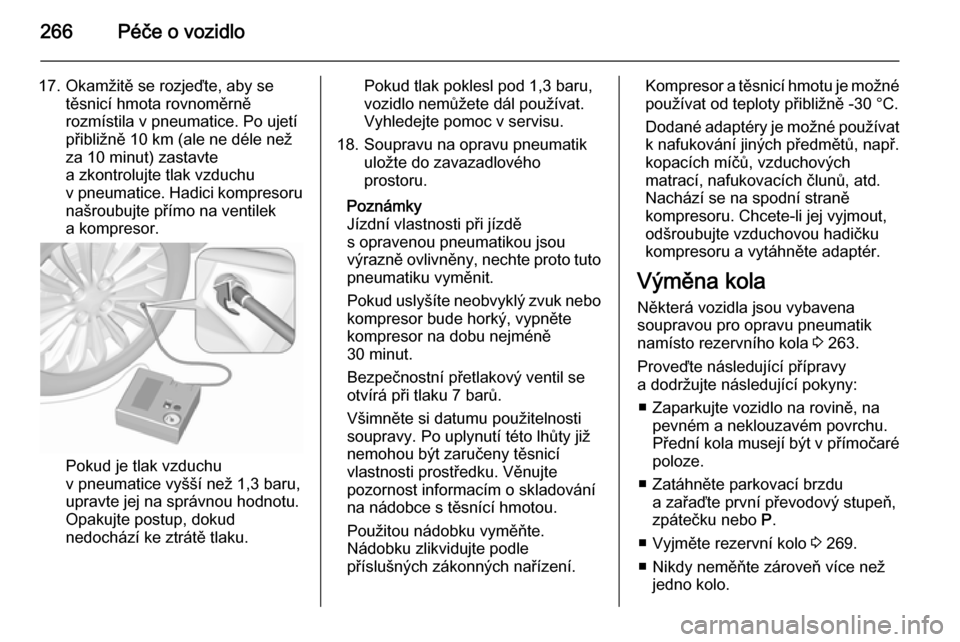

266Péče o vozidlo
17. Okamžitě se rozjeďte, aby setěsnicí hmota rovnoměrně
rozmístila v pneumatice. Po ujetí
přibližně 10 km (ale ne déle než
za 10 minut) zastavte
a zkontrolujte tlak vzduchu
v pneumatice. Hadici kompresoru
našroubujte přímo na ventilek
a kompresor.
Pokud je tlak vzduchu
v pneumatice vyšší než 1,3 baru,
upravte jej na správnou hodnotu.
Opakujte postup, dokud
nedochází ke ztrátě tlaku.
Pokud tlak poklesl pod 1,3 baru,
vozidlo nemůžete dál používat.
Vyhledejte pomoc v servisu.
18. Soupravu na opravu pneumatik uložte do zavazadlového
prostoru.
Poznámky
Jízdní vlastnosti při jízdě
s opravenou pneumatikou jsou
výrazně ovlivněny, nechte proto tuto
pneumatiku vyměnit.
Pokud uslyšíte neobvyklý zvuk nebo kompresor bude horký, vypněte
kompresor na dobu nejméně
30 minut.
Bezpečnostní přetlakový ventil se
otvírá při tlaku 7 barů.
Všimněte si datumu použitelnosti
soupravy. Po uplynutí této lhůty již
nemohou být zaručeny těsnicí
vlastnosti prostředku. Věnujte
pozornost informacím o skladování
na nádobce s těsnící hmotou.
Použitou nádobku vyměňte.
Nádobku zlikvidujte podle
příslušných zákonných nařízení.Kompresor a těsnicí hmotu je možné
používat od teploty přibližně -30 °C.
Dodané adaptéry je možné používat
k nafukování jiných předmětů, např.
kopacích míčů, vzduchových
matrací, nafukovacích člunů, atd.
Nachází se na spodní straně
kompresoru. Chcete-li jej vyjmout,
odšroubujte vzduchovou hadičku
kompresoru a vytáhněte adaptér.
Výměna kola
Některá vozidla jsou vybavena
soupravou pro opravu pneumatik
namísto rezervního kola 3 263.
Proveďte následující přípravy
a dodržujte následující pokyny:
■ Zaparkujte vozidlo na rovině, na pevném a neklouzavém povrchu.Přední kola musejí být v přímočaré
poloze.
■ Zatáhněte parkovací brzdu a zařaďte první převodový stupeň,
zpátečku nebo P.
■ Vyjměte rezervní kolo 3 269.
■ Nikdy neměňte zároveň více než jedno kolo.

Péče o vozidlo267
■ Zvedák používejte pouze provýměnu kol v případě píchnutí, ne
pro sezónní výměnu zimních nebo
letních pneumatik.
■ Zvedák nevyžaduje údržbu.
■ Je-li povrch pod vozidlem měkký, musíte pod zvedák položit pevnou
podložku (síla max. 1 cm).
■ Před zdvižením vozidla z něj vyložte těžké předměty.
■ Ve vozidle, které je zvedáno, nesmí
být žádné osoby ani zvířata.
■ Nikdy nepracujte pod vozidlem na zvedáku.
■ Nestartujte vozidlo, pokud je zvednuté na zvedáku.
■ Před namontováním kola vyčistěte kolové matice a závity čistým
hadříkem.9 Varování
Nemažte kolové šrouby, kolové
matice a kužel kolových matic.
1. Uvolněte kryty šroubů kol pomocí šroubováku a demontujte.
Ocelová kola s kryty: Stáhněte
kryt kola.
Ráfky z lehké slitiny: Uvolněte
kryty šroubů kol pomocí
šroubováku a demontujte.
Chraňte ozdobný kryt tím, že
umístěte měkkou tkaninu mezi
šroubovák a ráfek z lehké slitiny.
2. Vezměte klíč na kola a pevně ho nasaďte až nadoraz a povolte
každý šroub o polovinu otáčky.
Kola mohou být chráněna
pojistnými maticemi kol. Pro
uvolnění těchto matic před
nasazením klíče na kola nejdříve
na matici nasaďte adaptér na
pojistné matice kol. Adaptér se
nachází v odkládací schránce.
3. Některé verze mohou mít bod pro
zvedání vozidla zakrytý.
Vytáhněte kryt do strany.

268Péče o vozidlo
4. Dbejte na to, aby byl zvedáksprávně umístěný pod příslušný
bod pro zvedání vozidla.
5. Nastavte zvedák na potřebnou výšku. Umístěte jej přímo pod
zvedací bod takovým způsobem,
aby nemohl sklouznout.
Připojte klíč na kola a se správně vystředěným zvedákem klíčem na kola otáčejte, dokud se kolo
nezvedne od země.
6. Odšroubujte šrouby kola.
7. Vyměňte kolo. Rezervní kolo 3 269.
8. Zašroubujte šrouby kola.
9. Vozidlo spusťte na zem.
10. Pevně nasaďte klíč na kola a utáhněte každý šroub
v křížovém sledu. Utahovací
moment je 150 Nm.
11. Před nainstalováním krytu kola nastavte otvor pro ventil na
ventilek pneumatiky.
Namontujte kryty šroubů kola.
12. Vložte kryt bodu pro zvedáni vozidla.
13. Uložte a zajistěte vyměněné kolo 3 269, nářadí vozidla 3 257
a adaptér pojistné matice kol 3 72.
14. Co možno nejdříve zkontrolujte tlak vzduchu v nasazené
pneumatice a utahovací moment
šroubů kola.
Vadnou pneumatiku nechte co
možná nejdříve vyměnit nebo opravit.

Péče o vozidlo269
Poloha zvedání pro zvedacíplošinu
Poloha zadního ramene na zvedací
plošině na podvozku.
Poloha předního ramene na zvedací
plošině na podvozku.
Rezervní kolo Některá vozidla jsou vybavena
soupravou pro opravu pneumatik
namísto rezervního kola.
Při montáži rezervního kola, které se
liší od ostatních kol, může být toto
kolo považováno a nouzové rezervní
kolo, a proto v tomto případě platí
omezení rychlosti, i když to není na
štítku uvedeno. Platné rychlostní
limity zjistíte v autorizovaném servisu.
Rezervní kolo má ocelový ráfek.
Výstraha
Použití rezervního kola, které je
menší než ostatní kola, nebo
v kombinaci se zimními
pneumatikami, může mít
nepříznivý vliv na jízdní vlastnosti. Vadnou pneumatiku nechte co
možná nejdříve vyměnit.
Rezervní kolo se nachází
v zavazadlovém prostoru pod krytem
podlahy.
Vytáhnutí: 1. Otevřete kryt v podlaze.

270Péče o vozidlo

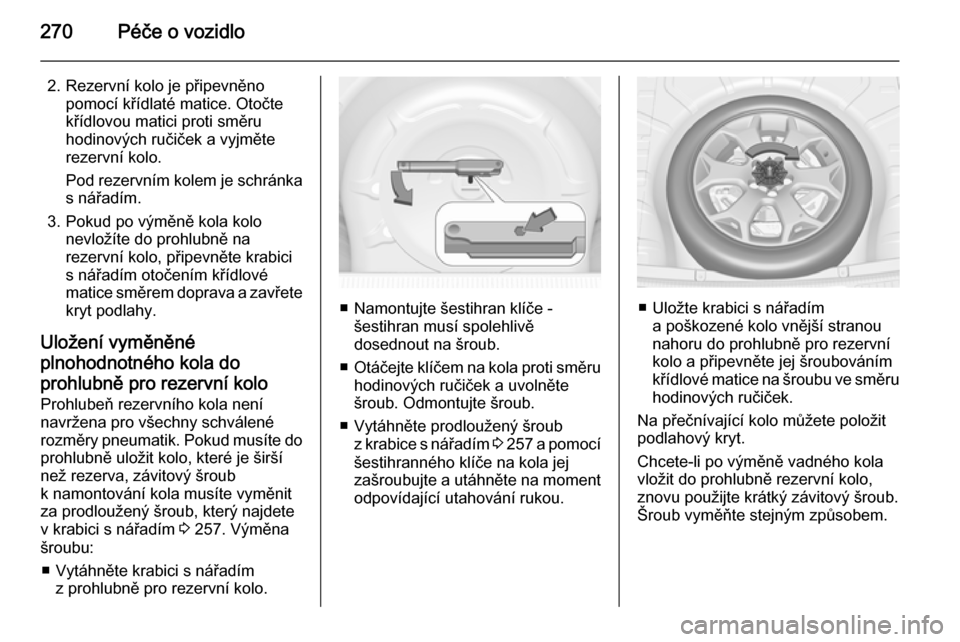

2. Rezervní kolo je připevněnopomocí křídlaté matice. Otočte
křídlovou matici proti směru
hodinových ručiček a vyjměte
rezervní kolo.
Pod rezervním kolem je schránka
s nářadím.
3. Pokud po výměně kola kolo nevložíte do prohlubně na
rezervní kolo, připevněte krabici
s nářadím otočením křídlové
matice směrem doprava a zavřete
kryt podlahy.
Uložení vyměněné
plnohodnotného kola do prohlubně pro rezervní kolo
Prohlubeň rezervního kola není
navržena pro všechny schválené
rozměry pneumatik. Pokud musíte do
prohlubně uložit kolo, které je širší
než rezerva, závitový šroub
k namontování kola musíte vyměnit
za prodloužený šroub, který najdete
v krabici s nářadím 3 257. Výměna
šroubu:
■ Vytáhněte krabici s nářadím z prohlubně pro rezervní kolo.
■ Namontujte šestihran klíče - šestihran musí spolehlivě
dosednout na šroub.
■ Otáčejte klíčem na kola proti směru
hodinových ručiček a uvolněte
šroub. Odmontujte šroub.
■ Vytáhněte prodloužený šroub z krabice s nářadím 3 257 a pomocí
šestihranného klíče na kola jej
zašroubujte a utáhněte na moment
odpovídající utahování rukou.■ Uložte krabici s nářadím a poškozené kolo vnější stranou
nahoru do prohlubně pro rezervní
kolo a připevněte jej šroubováním
křídlové matice na šroubu ve směru hodinových ručiček.
Na přečnívající kolo můžete položit
podlahový kryt.
Chcete-li po výměně vadného kola
vložit do prohlubně rezervní kolo, znovu použijte krátký závitový šroub.
Šroub vyměňte stejným způsobem.
