Péče o vozidlo247
zavazadlového prostoru
a utáhněte plastové zajišťovací
matice z vnitřní strany dveří
zavazadlového prostoru. Zavřete
kryt.

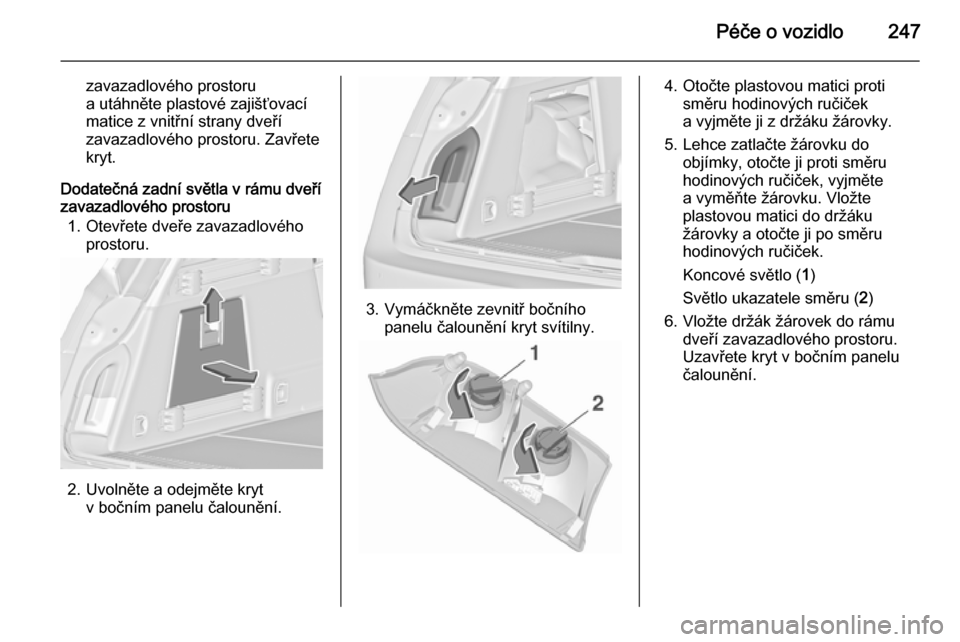

Dodatečná zadní světla v rámu dveří
zavazadlového prostoru
1. Otevřete dveře zavazadlového prostoru.
2. Uvolněte a odejměte krytv bočním panelu čalounění.
3. Vymáčkněte zevnitř bočního panelu čalounění kryt svítilny.
4. Otočte plastovou matici protisměru hodinových ručiček
a vyjměte ji z držáku žárovky.
5. Lehce zatlačte žárovku do objímky, otočte ji proti směru
hodinových ručiček, vyjměte
a vyměňte žárovku. Vložte
plastovou matici do držáku
žárovky a otočte ji po směru
hodinových ručiček.
Koncové světlo ( 1)
Světlo ukazatele směru ( 2)
6. Vložte držák žárovek do rámu dveří zavazadlového prostoru.
Uzavřete kryt v bočním panelu
čalounění.

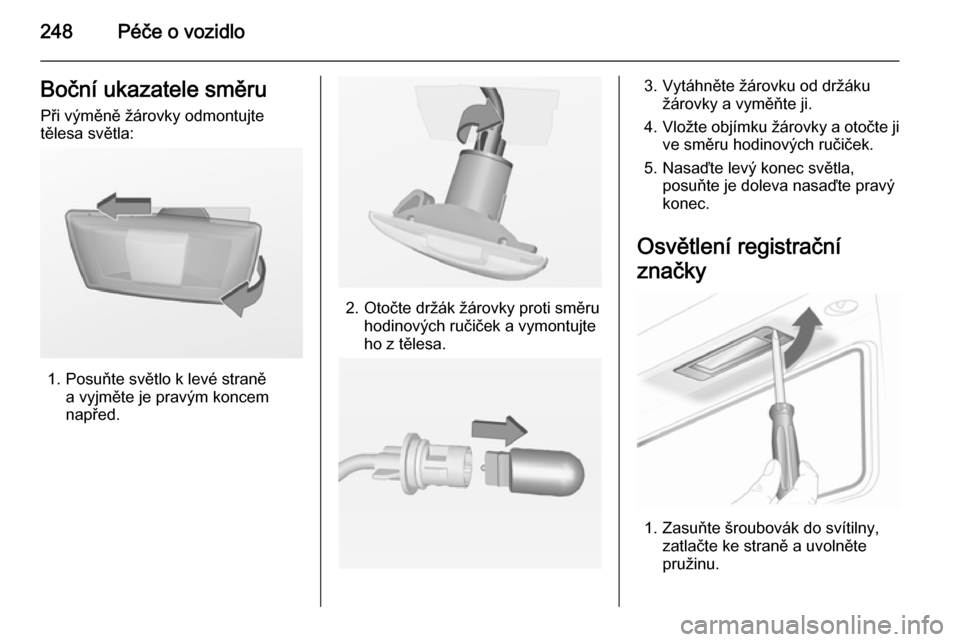

248Péče o vozidloBoční ukazatele směruPři výměně žárovky odmontujte
tělesa světla:
1. Posuňte světlo k levé straně a vyjměte je pravým koncem
napřed.
2. Otočte držák žárovky proti směru hodinových ručiček a vymontujte
ho z tělesa.
3. Vytáhněte žárovku od držáku žárovky a vyměňte ji.
4. Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.
Osvětlení registrační
značky
1. Zasuňte šroubovák do svítilny, zatlačte ke straně a uvolněte
pružinu.

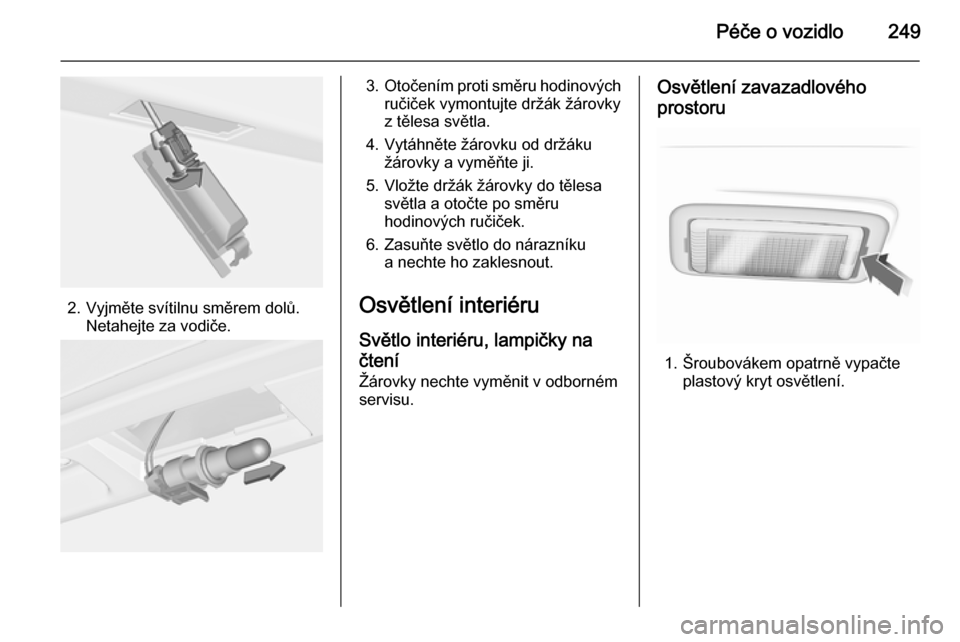

Péče o vozidlo249
2. Vyjměte svítilnu směrem dolů.Netahejte za vodiče.
3.Otočením proti směru hodinových
ručiček vymontujte držák žárovky
z tělesa světla.
4. Vytáhněte žárovku od držáku žárovky a vyměňte ji.
5. Vložte držák žárovky do tělesa světla a otočte po směru
hodinových ručiček.
6. Zasuňte světlo do nárazníku a nechte ho zaklesnout.
Osvětlení interiéru Světlo interiéru, lampičky načtení Žárovky nechte vyměnit v odborném
servisu.Osvětlení zavazadlového
prostoru
1. Šroubovákem opatrně vypačte plastový kryt osvětlení.

250Péče o vozidlo
2. Zatlačte lehce žárovku směremk pružině a vyjměte ji.
3. Zasuňte novou žárovku.
4. Namontujte světlo.
Osvětlení panelu přístrojů
Žárovky nechte vyměnit v odborném
servisu.
Elektrická soustava
Pojistky Údaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí tři pojistkové
skříňky:
■ vpředu vlevo v motorovém prostoru
■ u vozidla s řízením vlevo - v interiéru, za úložnou schránkou,
nebo, u vozidla s řízením vpravo,
za schránkou na rukavice
■ za krytem na levé straně zavazadlového prostoru
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Ve vozidle jsou použity různé typy
pojistek.

Péče o vozidlo251
V závislosti na typu pojistky lze
přepálenou pojistku poznat podle
roztaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.
Pinzeta na pojistky
Pinzeta na pojistky se může nacházet v pojistkové skříňce v motorovém
prostoru.
Nasaďte pinzetu na pojistky seshora
nebo ze strany, podle typu pojistky,
a vytáhněte pojistku.
Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Uvolněte kryt, zvedněte ho nahoru
a odstraňte.

252Péče o vozidlo
Č.Obvod1Modul řízení převodovky2Modul řízení motoru3–4–5Zapalování/řídicí modul
převodovky/řídicí jednotka
motoru6Stěrač čelního skla7–8Vstřikování paliva/systém zapa‐
lování9Vstřikování paliva/systém zapa‐
lování10Modul řízení motoru11Lambda sonda12Startér13Vyhřívání čidla škrtící klapky14OsvětleníČ.Obvod15Stěrač zadního skla16Podtlakové čerpadlo/snímač
hmotnostního průtoku vzduchu/
snímač vody v palivu/transfor‐
mátor DC17–18Adaptivní přední osvětlení19Adaptivní přední osvětlení20Palivové čerpadlo21Zadní elektricky ovládaná okna22ABS23Řízení měnící sílu24Přední elektricky ovládaná okna25Napájecí zásuvky26ABS27Elektrická parkovací brzda28Vyhřívání zadního okna

Péče o vozidlo253
Č.Obvod29Levé elektricky nastavitelné
sedadlo30Pravé elektricky nastavitelné
sedadlo31Klimatizace32Modul řízení karoserie33Vyhřívání předních sedadel34Střešní okno35Informační a zábavní systém36–37Pravé dálkové světlo38Levé dálkové světlo39–40–41Vakuová pumpa42Ventilátor chladičeČ.Obvod43Akumulátor vozidla/transfor‐
mátor DC (pouze ve vozech se
systémem stop-start)44Systém ostřikovačů světlometů45Ventilátor chladiče46Svorka 87/hlavní relé47Lambda sonda48Světla do mlhy49Pravé potkávací světlo50Levé potkávací světlo51Houkačka52Zapalování53Zapalování/větraná sedadla54Zapalování55Elektricky ovládaná okna/sklá‐
pění zrcátek56Ostřikovač čelního skla57–Č.Obvod58–59Ohřev nafty/systém řízení emisí60Vyhřívání zrcátek61Vyhřívání zrcátek62–63Snímač zadního okna64Adaptivní přední osvětlení65Pomocné čerpadlo (pouze ve
vozech se systémem stop-start)66Systém ostřikovače zadního
okna67Řídící modul palivového systému68–69Snímač akumulátoru vozidla70Dešťový snímač71Snímač akumulátoru vozidla
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, dokud se nezajistí.

254Péče o vozidlo
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.
Pojistková skříňka
v přístrojové desce
U vozidel s levostranným řízením je
pojistková skříňka za odkládací
schránkou v palubní desce.
Otevřete schránku, stlačte jisticí
výčnělky, sklopte schránku dolů
a odejměte ji.
U vozidel s pravostranným řízením je
pojistková skříňka umístěna za
krytem v odkládací schránce
spolujezdce. Otevřete odkládací schránku spolujezdce a sejměte kryt.
Č.Obvod1Informační a systém/informační
displej2Řídící jednotka karoserie3Řídící jednotka karoserie4Informační a systém/informační
displej5Informační a systém/informační
displej6Zapalovač cigaret7Napájecí zásuvka
