2015.5 OPEL INSIGNIA Uživatelská příručka (in Czech)

Řízení vozidla a jeho provoz207Upozornění při změně
jízdního pruhu Kromě upozornění na mrtvý úhel
3 205 rozpozná funkce upozornění
při změně jízdního pruhu rychle se
zezadu přibližující vozidla
v rovnoběžném jízdním pruhu vedle
vašeho vozidla.
Pokud je vozidlo vybaveno funkcí
upozornění při změně jízdního pruhu,
je vždy součástí výbavy také funkce
upozornění na mrtvý úhel.
Pokud jsou detekována rychle se
zezadu přibližující vozidla, systém na
to vizuálně upozorní v příslušném
vnějším zrcátku.
Radarová čidla vzdálenosti jsou
umístěna v zadním nárazníku.9 Varování
Upozornění při změně jízdního
pruhu nenahrazuje výhled řidiče.
Před změnou jízdního pruhu se
vždy podívejte do všech zrcátek, podívejte se přes rameno
a použijte ukazatel směru.
Když systém detekuje zezadu se
přibližující vozidlo, které jede značně
rychleji, rozsvítí se v příslušném
zrcátku žlutý varovný symbol F.
Jestliže řidič poté aktivuje ukazatel
směru, výstražný symbol F začne
blikat žlutou barvou na výstrahu před změnou jízdního pruhu.
Při nastartování vozidla se krátce
zobrazí v obou vnějších zrcátkách,
čímž indikují, že je systém funguje.

208Řízení vozidla a jeho provoz
Zóny detekce
Čidla systému pokrývají zónu
přibližně 3,5 metru rovnoběžně na
obou stranách vozidla a přibližně
3 metry dozadu pro upozornění na
mrtvý úhel (A) a přibližně 70 metrů
dozadu v souběžných jízdních
pruzích pro upozornění při změně
jízdního pruhu (B). Zóny začínají
u vnějších zrcátek. Výška zóny je
přibližně 0,5 metru až 2 metry nad
zemí.
Deaktivace
Zapnutí nebo vypnutí upozornění při
změně jízdního pruhu lze nastavit
v nabídce personalizace vozidla na
barevném informačním displeji.
Vyberte odpovídající nastavení
Nastavení , I Vozidlo na barevném
informačním displeji.
Barevný informační displej 3 121.
Personalizace vozidla 3 126.
Systém se deaktivuje, pokud vozidlo
táhne přívěs.
Vypnutí je signalizováno zprávou
v informačním centru řidiče (DIC).
Poznámky
Po výrobě se musí provést kalibrace
systému. Pro zajištění optimální
funkce jeďte určitou vzdálenost po přímé dálnici s objekty, např.
svodidly s zábranami, po stranách.
Porucha
Za normálních okolností nebo
v prudkých zatáčkách může občas
docházet k občasným planým
upozorněním. Systém se může
rozsvítit z důvodu aktivace svodidly,dopravními značkami, stromy,
křovinami nebo jinými pevnými
objekty. To je normální činnost
a systém nevyžaduje servis.
Upozornění na mrtvý úhel nemusí
fungovat, pokud je pravý nebo levý
roh nárazníku pokryt blátem,
nečistotami, sněhem, ledem nebo
břečkou. Pokyny pro čištění 3 277.
V případě poruchy v systému, nebo
pokud systém nepracuje z důvodu
dočasných podmínek, se v DIC
zobrazí zpráva. Vyhledejte pomoc
v servisu.
Zadní kamera
Zadní kamera pomáhá řidiči při
couvání tím, že zobrazí prostor za
vozidlem.
Pohled z kamery je zobrazován na
barevném informačním displeji.9 Varování
Zadní kamera nenahrazuje oči
řidiče. Uvědomte si, že předměty, které leží mimo zorné pole kamery

Řízení vozidla a jeho provoz209a čidel progresivního brzdového
asistenta, např. pod nárazníkem
nebo pod vozidlem, nejsou
zobrazovány.
Při couvání s vozidlem
nespoléhejte pouze na informační displej a před zahájením couvání
zkontrolujte prostor za vozidlem
i okolo něho.
Aktivace
Zadní kamera je aktivována
automaticky, když je zařazen zpětný
chod.
Funkčnost
Kamera je namontovaná mezi
svítilnami registrační značky, její
zorný úhel je 130°.
Díky vysoké poloze kamery je na
displeji vidět zadní nárazník, takže se řidič může snadno orientovat.
Oblast zobrazená kamerou je
omezená. Vzdálenost obrazu, která
se zobrazuje na displeji, se liší od
skutečné vzdálenosti.
Vodicí čáry
Dynamické vodicí čáry jsou
vodorovné čáry v intervalech 1 m
promítnuté na obrázek tak, aby byla
definována vzdálenost k zobrazeným
předmětům.
Trajektorie vozidla se zobrazuje
v souladu s úhlem natočení volantu.
Funkce lze deaktivovat v nabídce
personalizace vozidla na barevném
informačním displeji.
Vyberte odpovídající nastavení
Nastavení , I Vozidlo na barevném
informačním displeji.
Barevný informační displej 3 121.

210Řízení vozidla a jeho provoz
Personalizace vozidla 3 126.
Výstražné symboly
Výstražné symboly jsou zobrazeny
jako trojúhelníky 9 na obrázku, který
ukazuje překážky detekované
zadními čidly progresivního
parkovacího asistenta.
Vedle toho se v horní řádce
informačního displeje zobrazí symbol
9 s výstrahou, že je třeba
zkontrolovat okolí vozidla.
Deaktivace Kamera je deaktivována, když je
překročena určitá rychlost dopředu
nebo pokud není zpětný chod
zařazen již přibližně 10 sekund.
Zapnutí nebo vypnutí zadní kamery
lze nastavit v nabídce personalizace
vozidla na barevném informačním
displeji.
Vyberte odpovídající nastavení
Nastavení , I Vozidlo na barevném
informačním displeji.
Barevný informační displej 3 121.
Personalizace vozidla 3 126.Porucha
Chybová hlášení jsou zobrazována
s 9 v první řádce informačního
displeje.
Zadní kamera nebude
pravděpodobně pracovat správně,
když:
■ Prostředí je tmavé.
■ Do čočky kamery svítí slunce nebo
světlomety.
■ Objektiv kamery zakryt ledem, sněhem, blátem nebo jinými
překážkami. Vyčistěte čočku,
omyjte ji vodou a otřete jemným
hadrem.
■ Zadní výklopné dveře nejsou správně zavřeny.
■ Vozidlo táhne přívěs.
■ Zadní část vozidla prošla nehodou.
■ Vyskytují se extrémní změny teploty.Upozornění na provoz
v příčném směru vzadu
Navíc k zadní kameře 3 208 varuje při
couvání funkce upozornění na provoz
v příčném směru na provoz z levé
nebo pravé strany. Pokud je
rozpoznán provoz v příčném směru
a je zapnutá zadní kamera, zobrazí
se na barevném informačním displeji
výstražný trojúhelník se směrovou šipkou K, která udává směr
provozu. Kromě toho se ozvou
tři pípnutí z reproduktoru na příslušné straně.

Řízení vozidla a jeho provoz211
Radarová čidla vzdálenosti jsou
umístěna šikmo v zadním nárazníku.9 Varování
Upozornění na provoz v příčném
směru vzadu nenahrazuje výhled řidiče. Uvědomte si, že předměty
mimo dosah čidel, například pod
nárazníkem nebo pod vozidlem,
nejsou zobrazeny.
Systém nedetekuje chodce, děti
ani zvířata.
Při couvání s vozidlem
nespoléhejte pouze na informační displej a předtím si zkontrolujte
prostor za vozidlem a okolo něho.
Aktivace
Funkce upozornění na provoz
v příčném směru vzadu se aktivuje
automaticky spolu se zadní kamerou
při zařazení zpátečky.
Oblasti detekce
Čidla systému pokrývají zónu
přibližně 20 metrů doleva nebo
doprava za vozidlem.
Deaktivace
Funkce upozornění na provoz
v příčném směru vzadu se
automaticky vypne spolu se zadní
kamerou při překročení určité
rychlosti při jízdě dopředu nebo
přibližně 10 sekund po vyřazení
zpátečky.
Zapnutí nebo vypnutí upozornění na
provoz v příčném směru vzadu lze
nastavit v nabídce personalizace
vozidla na barevném informačním
displeji.
Vyberte odpovídající nastavení
Nastavení , I Vozidlo na barevném
informačním displeji.
Barevný informační displej 3 121.
Personalizace vozidla 3 126.
Porucha
Systém nemusí pracovat správně
v následujících případech:
■ Čidla pokrývá led, sníh, bláto nebo jiná překážka.
■ Vozidlo táhne přívěs.
■ Zadní část vozidla prošla nehodou.
■ Vyskytují se extrémní změny teploty.

212Řízení vozidla a jeho provozAsistent dopravního
značení
Funkčnost Systém asistenta dopravního
značení zjišťuje dopravní značky
pomocí přední kamery a zobrazuje je
v informačním centru řidiče (DIC).
Dopravní značky, které budou
zjištěny, jsou:
Značky omezení rychlosti a zákazu
vjezdu ■ omezení rychlosti
■ zákaz předjíždění
■ ukončení rychlostního omezení
■ ukončení zákazu předjížděníDopravní značky na silnicích
Začátek a konec:
■ dálnice
■ komunikace třídy A
■ ulice se zvýšeným výskytem dětíDoplňkové značky ■ dodatečné informace k dopravním značkám
■ omezení k tažení přívěsu
■ zákaz jízdy traktorů
■ varování před mokrem
■ varování před náledím
■ směrové šipky
Značky omezení rychlosti nebo
zákazu předjíždění jsou zobrazeny
v DIC, dokud není detekována další
značka omezení rychlosti nebo konec omezení rychlosti, nebo do uplynutídefinovaného časového úseku
zobrazení značky.
Je možná indikace více značek na
displeji.
Vykřičník v rámečku označuje, že
byla detekována další značka, kterou však systém nerozpoznal.
Systém je v závislosti na venkovních
světelných podmínkách aktivní až do
rychlosti 200 km/h. V noci je systém
aktivní do rychlosti 160 km/h.
Jakmile rychlost klesne pod hodnotu
55 km/h, displej se resetuje a vymaže
se obsah stránky pro dopravní
značky, například při vjezdu do

Řízení vozidla a jeho provoz213
uzavřené osady. Bude zobrazeno
následující rozpoznané rychlostní
označení.
Zobrazení displejem Dopravní značky se zobrazují na
stránce Rozpoznání dopravních
značek v DIC.
Na displeji základní úrovně výbavy
stisknutím MENU vyberte Nastavení
X a nastavovacím kolečkem na
páčce ukazatelů směru vyberte
položku Rozpoznání dopravních
značek 3 114.
Na displeji střední a vyšší úrovně
výbavy pomocí tlačítek na volantu
vyberte informační nabídku
a stisknutím P vyberte Rozpoznání
dopravních značek 3 114.
Pokud byla vybrána jiná stránka
v informačním centru řidiče a poté je
stránka Rozpoznání dopravních
značek znovu vybrána, bude
zobrazena poslední rozpoznaná
dopravní značka.
Funkce upozornění
Pokud je tato funkce aktivní, značky
omezené rychlosti a zákazu
předjíždění se v DIC zobrazují jako
překryvná okna.

214Řízení vozidla a jeho provoz

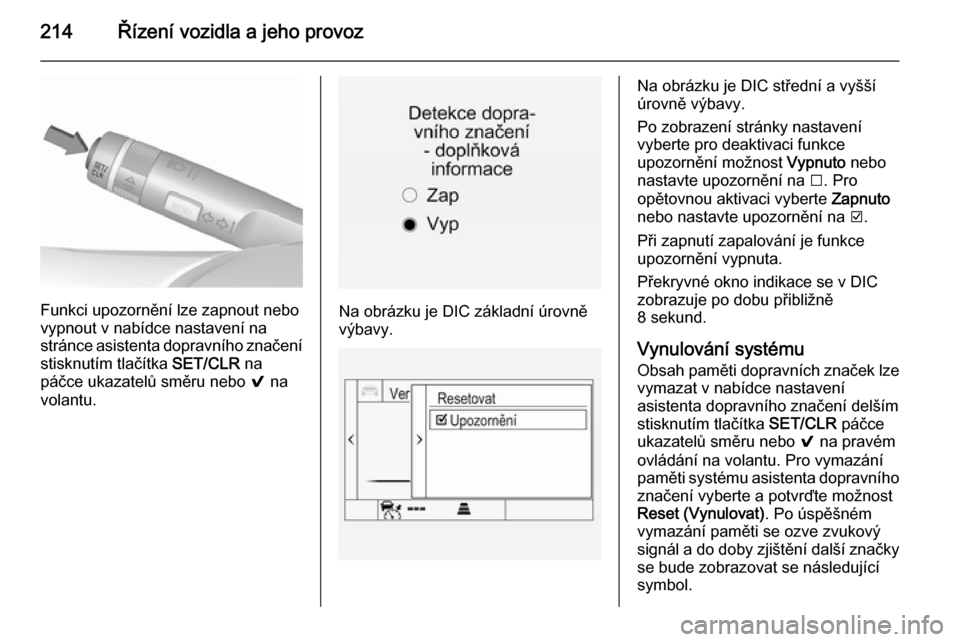

Funkci upozornění lze zapnout nebo
vypnout v nabídce nastavení na
stránce asistenta dopravního značení stisknutím tlačítka SET/CLR na
páčce ukazatelů směru nebo 9 na
volantu.Na obrázku je DIC základní úrovně
výbavy.
Na obrázku je DIC střední a vyšší
úrovně výbavy.
Po zobrazení stránky nastavení vyberte pro deaktivaci funkce
upozornění možnost Vypnuto nebo
nastavte upozornění na I. Pro
opětovnou aktivaci vyberte Zapnuto
nebo nastavte upozornění na J.
Při zapnutí zapalování je funkce
upozornění vypnuta.
Překryvné okno indikace se v DIC
zobrazuje po dobu přibližně
8 sekund.
Vynulování systému
Obsah paměti dopravních značek lze vymazat v nabídce nastavení
asistenta dopravního značení delším
stisknutím tlačítka SET/CLR páčce
ukazatelů směru nebo 9 na pravém
ovládání na volantu. Pro vymazání
paměti systému asistenta dopravního
značení vyberte a potvrďte možnost
Reset (Vynulovat) . Po úspěšném
vymazání paměti se ozve zvukový
signál a do doby zjištění další značky se bude zobrazovat se následující
symbol.
