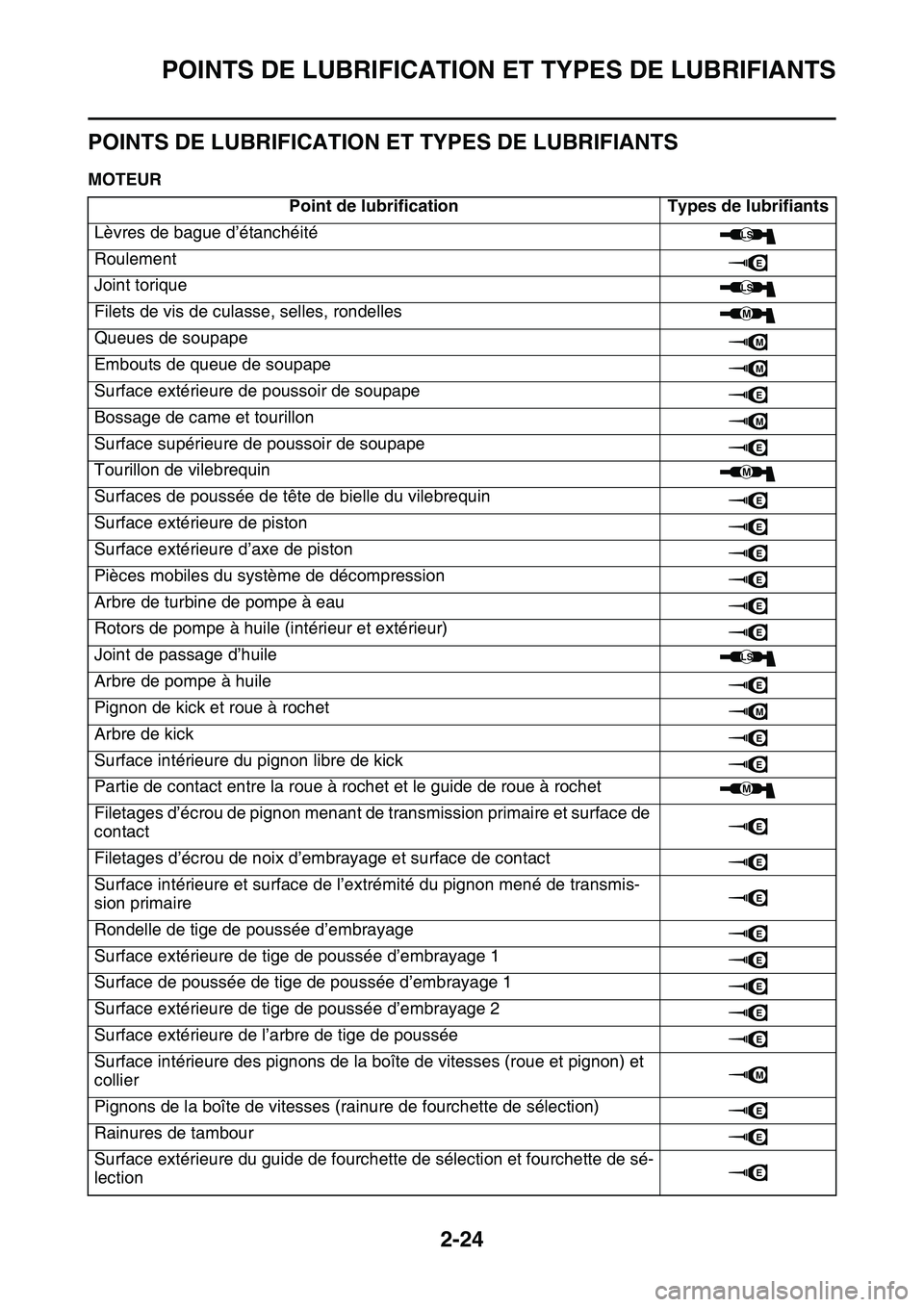

POINTS DE LUBRIFICATION ET TYPES DE LUBRIFIANTS
2-24
FAS1SL1059
POINTS DE LUBRIFICATION ET TYPES DE LUBRIFIANTS
FAS1SL1060MOTEUR
Point de lubrification Types de lubrifiants
Lèvres de bague d’étanchéité
Roulement
Joint torique
Filets de vis de culasse, selles, rondelles
Queues de soupape
Embouts de queue de soupape
Surface extérieure de poussoir de soupape
Bossage de came et tourillon
Surface supérieure de poussoir de soupape
Tourillon de vilebrequin
Surfaces de poussée de tête de bielle du vilebrequin
Surface extérieure de piston
Surface extérieure d’axe de piston
Pièces mobiles du système de décompression
Arbre de turbine de pompe à eau
Rotors de pompe à huile (intérieur et extérieur)
Joint de passage d’huile
Arbre de pompe à huile
Pignon de kick et roue à rochet
Arbre de kick
Surface intérieure du pignon libre de kick
Partie de contact entre la roue à rochet et le guide de roue à rochet
Filetages d’écrou de pignon menant de transmission primaire et surface de
contact
Filetages d’écrou de noix d’embrayage et surface de contact
Surface intérieure et surface de l’extrémité du pignon mené de transmis-
sion primaire
Rondelle de tige de poussée d’embrayage
Surface extérieure de tige de poussée d’embrayage 1
Surface de poussée de tige de poussée d’embrayage 1
Surface extérieure de tige de poussée d’embrayage 2
Surface extérieure de l’arbre de tige de poussée
Surface intérieure des pignons de la boîte de vitesses (roue et pignon) et
collier
Pignons de la boîte de vitesses (rainure de fourchette de sélection)
Rainures de tambour
Surface extérieure du guide de fourchette de sélection et fourchette de sé-
lection
LS
E
LS
M
M
M
E
M
E
M
E
E
E
E
E
E
LS
E
M
E
E
M
E
E
E
E
E
E
E
E
M
E
E
E

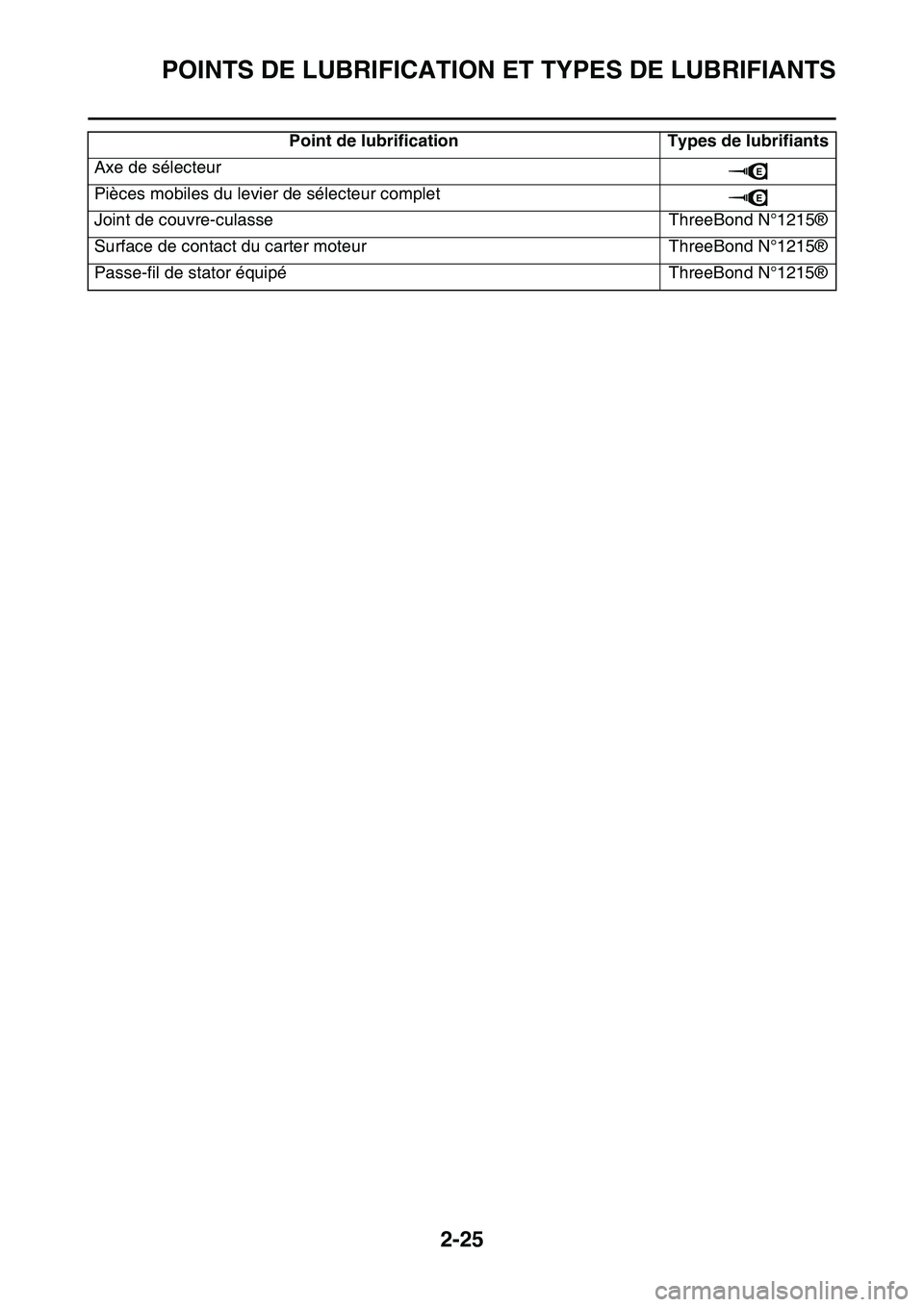

POINTS DE LUBRIFICATION ET TYPES DE LUBRIFIANTS
2-25
Axe de sélecteur
Pièces mobiles du levier de sélecteur complet
Joint de couvre-culasse ThreeBond N°1215®
Surface de contact du carter moteur ThreeBond N°1215®
Passe-fil de stator équipé ThreeBond N°1215®Point de lubrification Types de lubrifiantsE
E

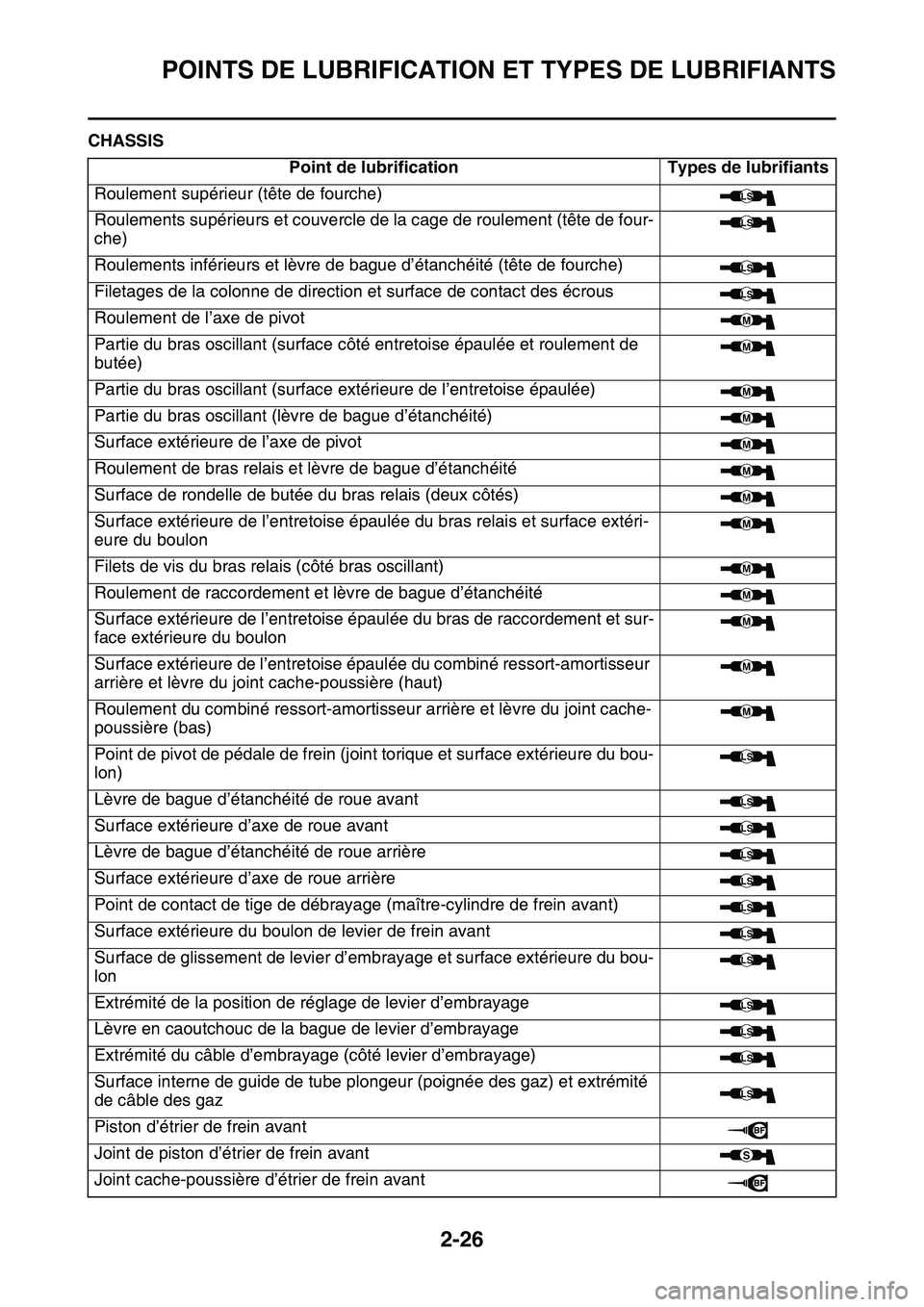

POINTS DE LUBRIFICATION ET TYPES DE LUBRIFIANTS
2-26
FAS1SL1061CHASSIS
Point de lubrification Types de lubrifiants
Roulement supérieur (tête de fourche)
Roulements supérieurs et couvercle de la cage de roulement (tête de four-
che)
Roulements inférieurs et lèvre de bague d’étanchéité (tête de fourche)
Filetages de la colonne de direction et surface de contact des écrous
Roulement de l’axe de pivot
Partie du bras oscillant (surface côté entretoise épaulée et roulement de
butée)
Partie du bras oscillant (surface extérieure de l’entretoise épaulée)
Partie du bras oscillant (lèvre de bague d’étanchéité)
Surface extérieure de l’axe de pivot
Roulement de bras relais et lèvre de bague d’étanchéité
Surface de rondelle de butée du bras relais (deux côtés)
Surface extérieure de l’entretoise épaulée du bras relais et surface extéri-
eure du boulon
Filets de vis du bras relais (côté bras oscillant)
Roulement de raccordement et lèvre de bague d’étanchéité
Surface extérieure de l’entretoise épaulée du bras de raccordement et sur-
face extérieure du boulon
Surface extérieure de l’entretoise épaulée du combiné ressort-amortisseur
arrière et lèvre du joint cache-poussière (haut)
Roulement du combiné ressort-amortisseur arrière et lèvre du joint cache-
poussière (bas)
Point de pivot de pédale de frein (joint torique et surface extérieure du bou-
lon)
Lèvre de bague d’étanchéité de roue avant
Surface extérieure d’axe de roue avant
Lèvre de bague d’étanchéité de roue arrière
Surface extérieure d’axe de roue arrière
Point de contact de tige de débrayage (maître-cylindre de frein avant)
Surface extérieure du boulon de levier de frein avant
Surface de glissement de levier d’embrayage et surface extérieure du bou-
lon
Extrémité de la position de réglage de levier d’embrayage
Lèvre en caoutchouc de la bague de levier d’embrayage
Extrémité du câble d’embrayage (côté levier d’embrayage)
Surface interne de guide de tube plongeur (poignée des gaz) et extrémité
de câble des gaz
Piston d’étrier de frein avant
Joint de piston d’étrier de frein avant
Joint cache-poussière d’étrier de frein avant
LS
LS
LS
LS
M
M
M
M
M
M
M
M
M
M
M
M
M
LS
LS
LS
LS
LS
LS
LS
LS
LS
LS
LS
LS
S

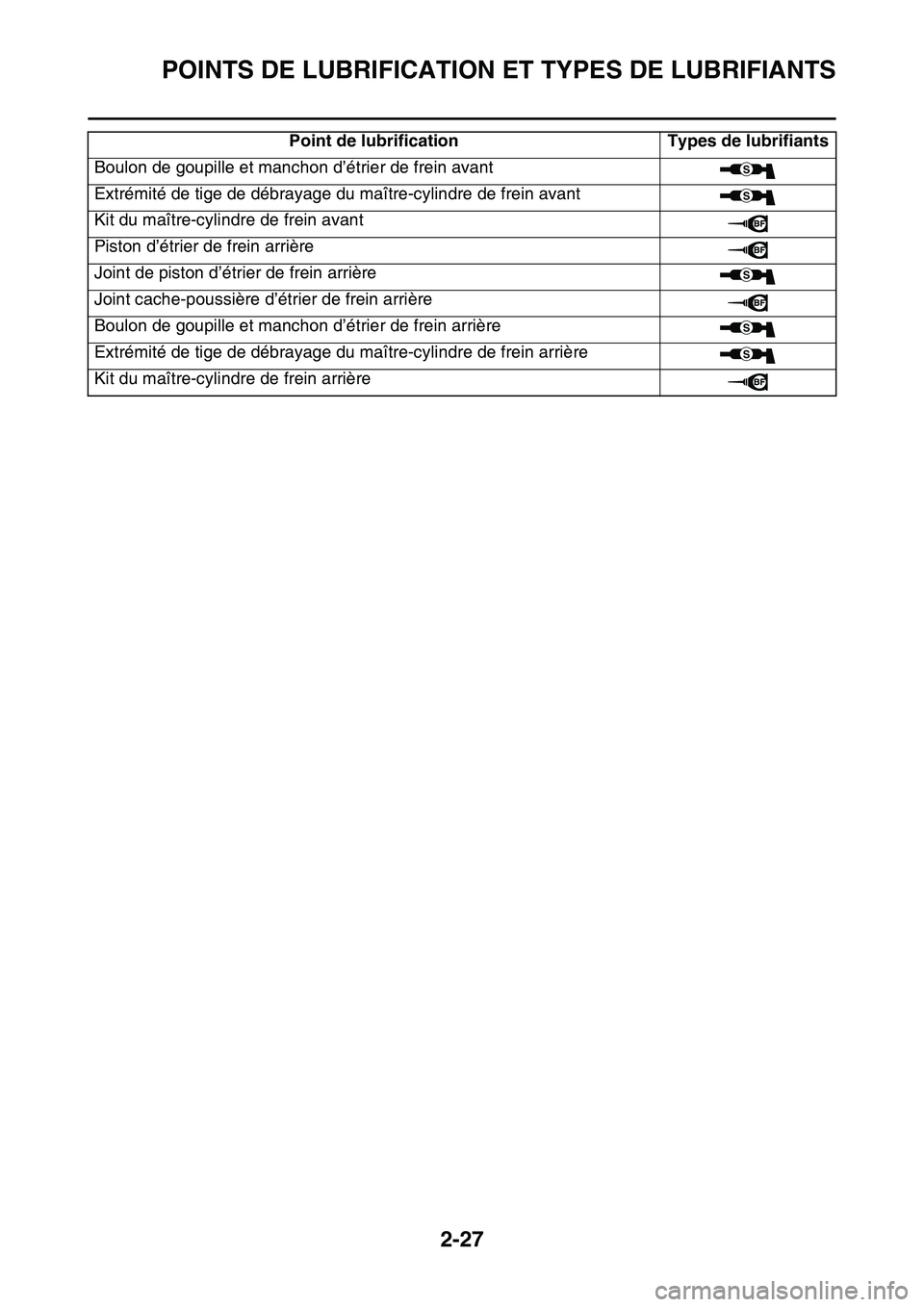

POINTS DE LUBRIFICATION ET TYPES DE LUBRIFIANTS
2-27
Boulon de goupille et manchon d’étrier de frein avant
Extrémité de tige de débrayage du maître-cylindre de frein avant
Kit du maître-cylindre de frein avant
Piston d’étrier de frein arrière
Joint de piston d’étrier de frein arrière
Joint cache-poussière d’étrier de frein arrière
Boulon de goupille et manchon d’étrier de frein arrière
Extrémité de tige de débrayage du maître-cylindre de frein arrière
Kit du maître-cylindre de frein arrièrePoint de lubrification Types de lubrifiantsS
S
S
S
S

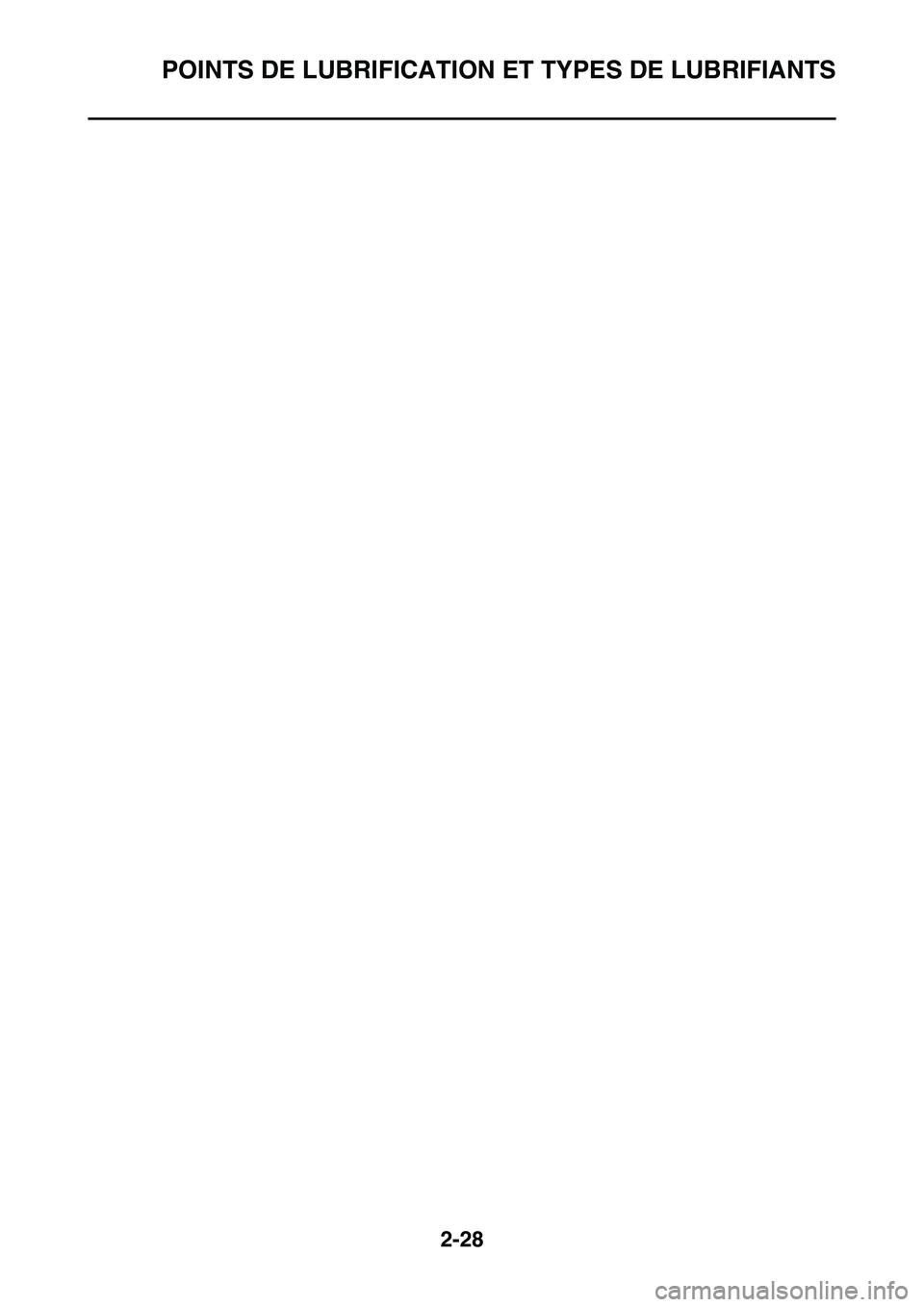

POINTS DE LUBRIFICATION ET TYPES DE LUBRIFIANTS
2-28

TABLEAU ET DIAGRAMMES DU CIRCUIT DE LUBRIFICATION
2-29
FAS1SL1062
TABLEAU ET DIAGRAMMES DU CIRCUIT DE LUBRIFICATION
FAS1SL1063DIAGRAMMES DE LUBRIFICATION

TABLEAU ET DIAGRAMMES DU CIRCUIT DE LUBRIFICATION
2-30
1. Arbre à cames d’admission
2. Arbre à cames d’échappement
3. Piston
4. Gicleur d’huile
5. Elément de filtre à huile
6. Pompe à huile
7. Crépine à huile
8. Vilebrequin
9. Arbre secondaire
10. Arbre primaire

TABLEAU ET DIAGRAMMES DU CIRCUIT DE LUBRIFICATION
2-31
