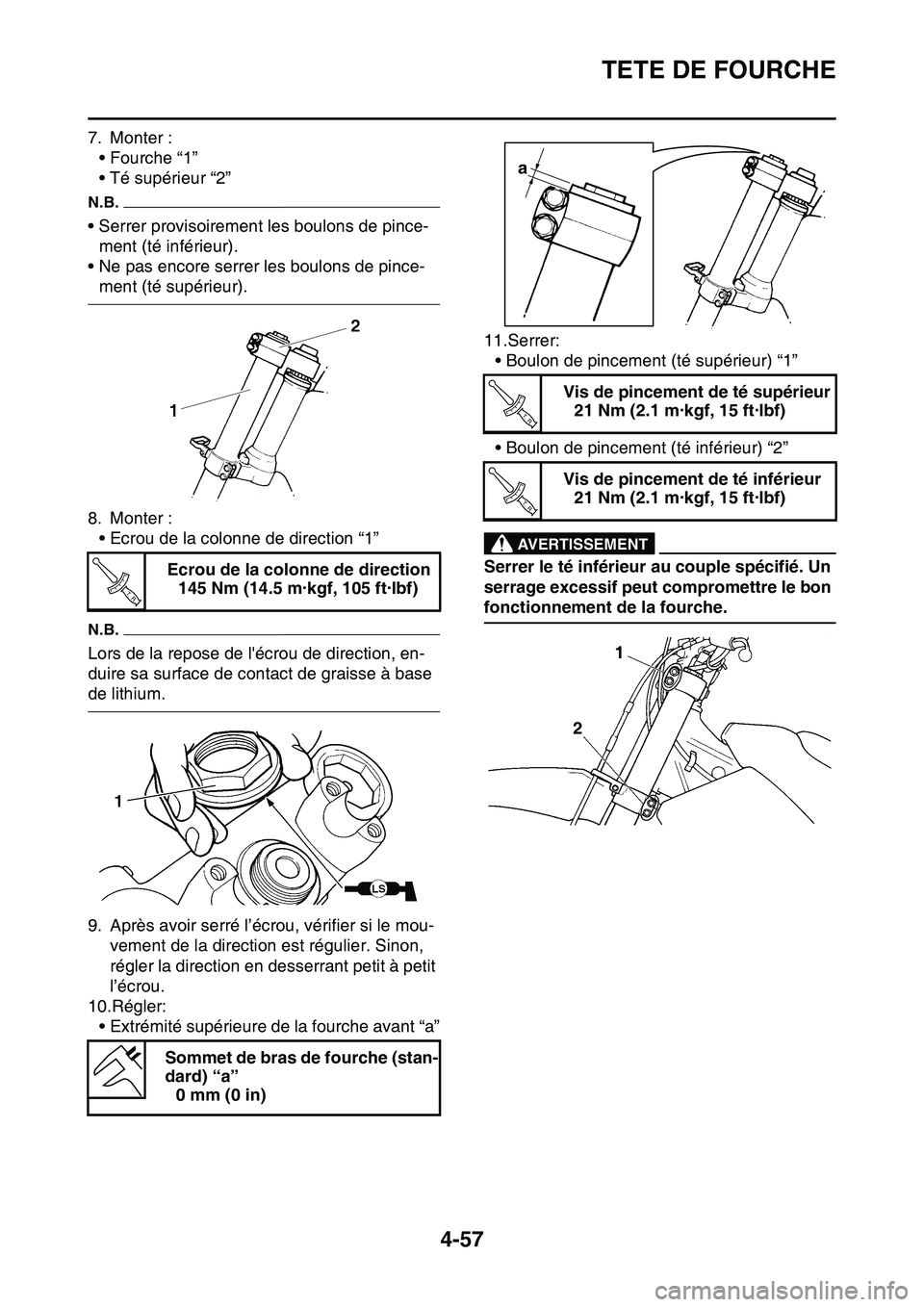

TETE DE FOURCHE
4-57
7. Monter :
• Fourche “1”
• Té supérieur “2”
N.B.
• Serrer provisoirement les boulons de pince-
ment (té inférieur).
• Ne pas encore serrer les boulons de pince-
ment (té supérieur).
8. Monter :
• Ecrou de la colonne de direction “1”
N.B.
Lors de la repose de l'écrou de direction, en-
duire sa surface de contact de graisse à base
de lithium.
9. Après avoir serré l’écrou, vérifier si le mou-
vement de la direction est régulier. Sinon,
régler la direction en desserrant petit à petit
l’écrou.
10.Régler:
• Extrémité supérieure de la fourche avant “a”11.Serrer:
• Boulon de pincement (té supérieur) “1”
• Boulon de pincement (té inférieur) “2”
EWA33DD049
AVERTISSEMENT
Serrer le té inférieur au couple spécifié. Un
serrage excessif peut compromettre le bon
fonctionnement de la fourche. Ecrou de la colonne de direction
145 Nm (14.5 m·kgf, 105 ft·lbf)
Sommet de bras de fourche (stan-
dard) “a”
0 mm (0 in)
T R..
Vis de pincement de té supérieur
21 Nm (2.1 m·kgf, 15 ft·lbf)
Vis de pincement de té inférieur
21 Nm (2.1 m·kgf, 15 ft·lbf)
a
T R..
T R..
21

COMBINÉ RESSORT-AMORTISSEUR ARRIÈRE
4-58
FAS1SL1175

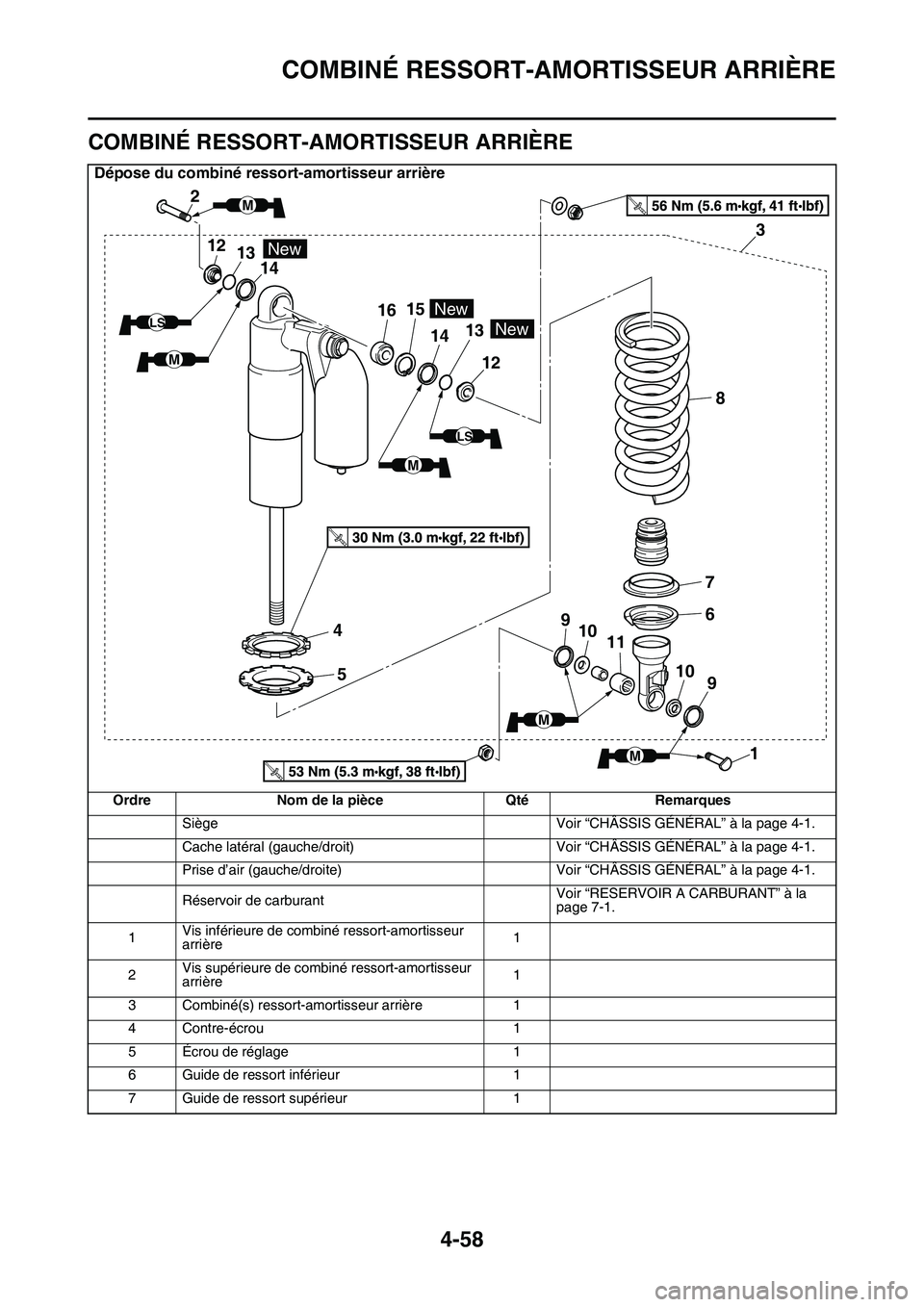

COMBINÉ RESSORT-AMORTISSEUR ARRIÈRE
Dépose du combiné ressort-amortisseur arrière
Ordre Nom de la pièce Qté Remarques
Siège Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Cache latéral (gauche/droit) Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Prise d’air (gauche/droite) Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Réservoir de carburantVoir “RESERVOIR A CARBURANT” à la
page 7-1.
1Vis inférieure de combiné ressort-amortisseur
arrière1
2Vis supérieure de combiné ressort-amortisseur
arrière1
3 Combiné(s) ressort-amortisseur arrière 1
4 Contre-écrou 1
5 Écrou de réglage 1
6 Guide de ressort inférieur 1
7 Guide de ressort supérieur 1
2
12
1615
1413
12
14
4
5
7
6
83
9
9 10
10 11
1
New
New
13New
LS
LS
M
M
M
M
M

COMBINÉ RESSORT-AMORTISSEUR ARRIÈRE
4-59

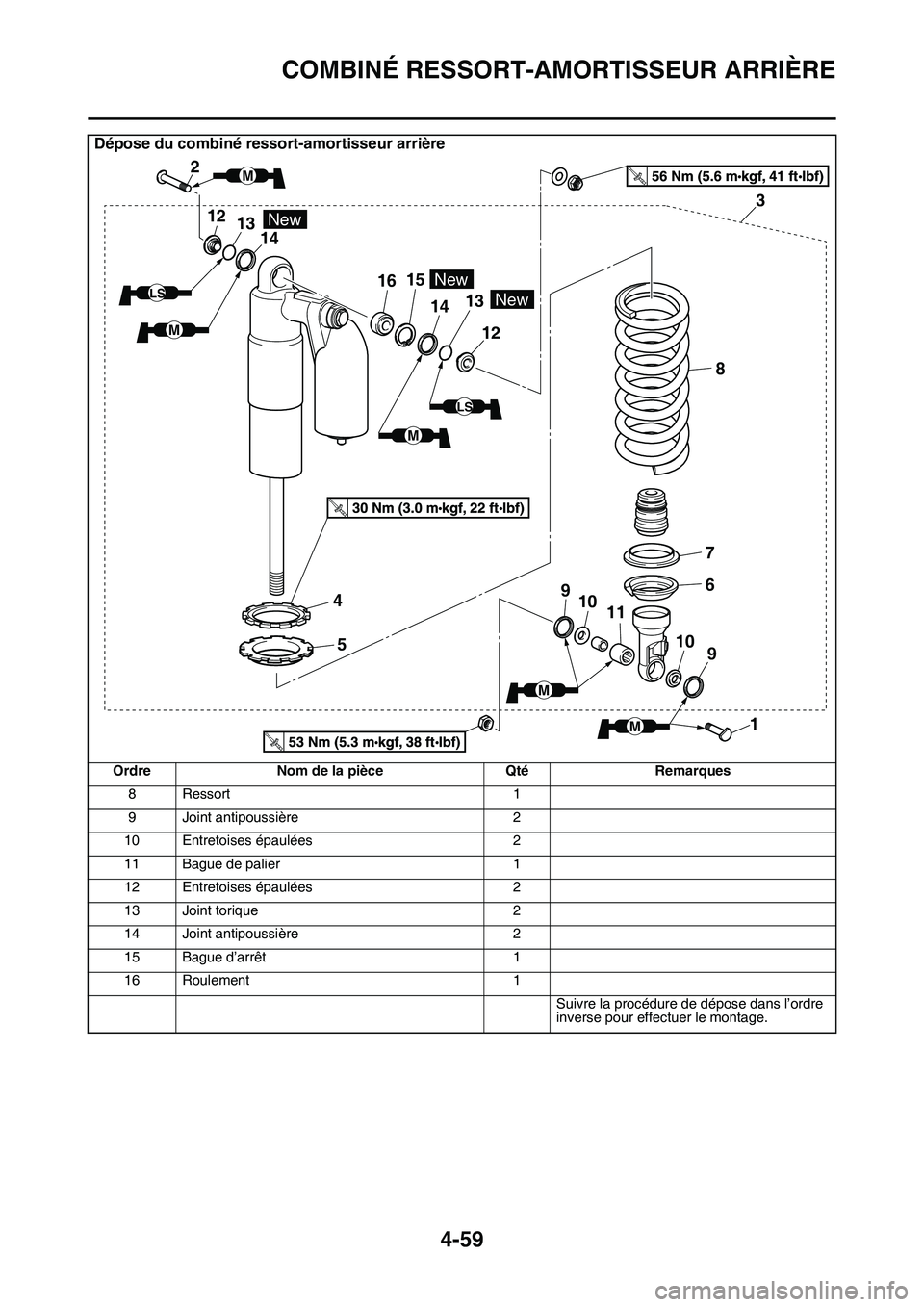

Dépose du combiné ressort-amortisseur arrière
Ordre Nom de la pièce Qté Remarques
8 Ressort 1
9 Joint antipoussière 2
10 Entretoises épaulées 2
11 Bague de palier 1
12 Entretoises épaulées 2
13 Joint torique 2
14 Joint antipoussière 2
15 Bague d’arrêt 1
16 Roulement 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
2
12
1615
1413
12
14
4
5
7
6
83
9
9 10
10 11
1
New
New
13New
LS
LS
M
M
M
M
M

COMBINÉ RESSORT-AMORTISSEUR ARRIÈRE
4-60

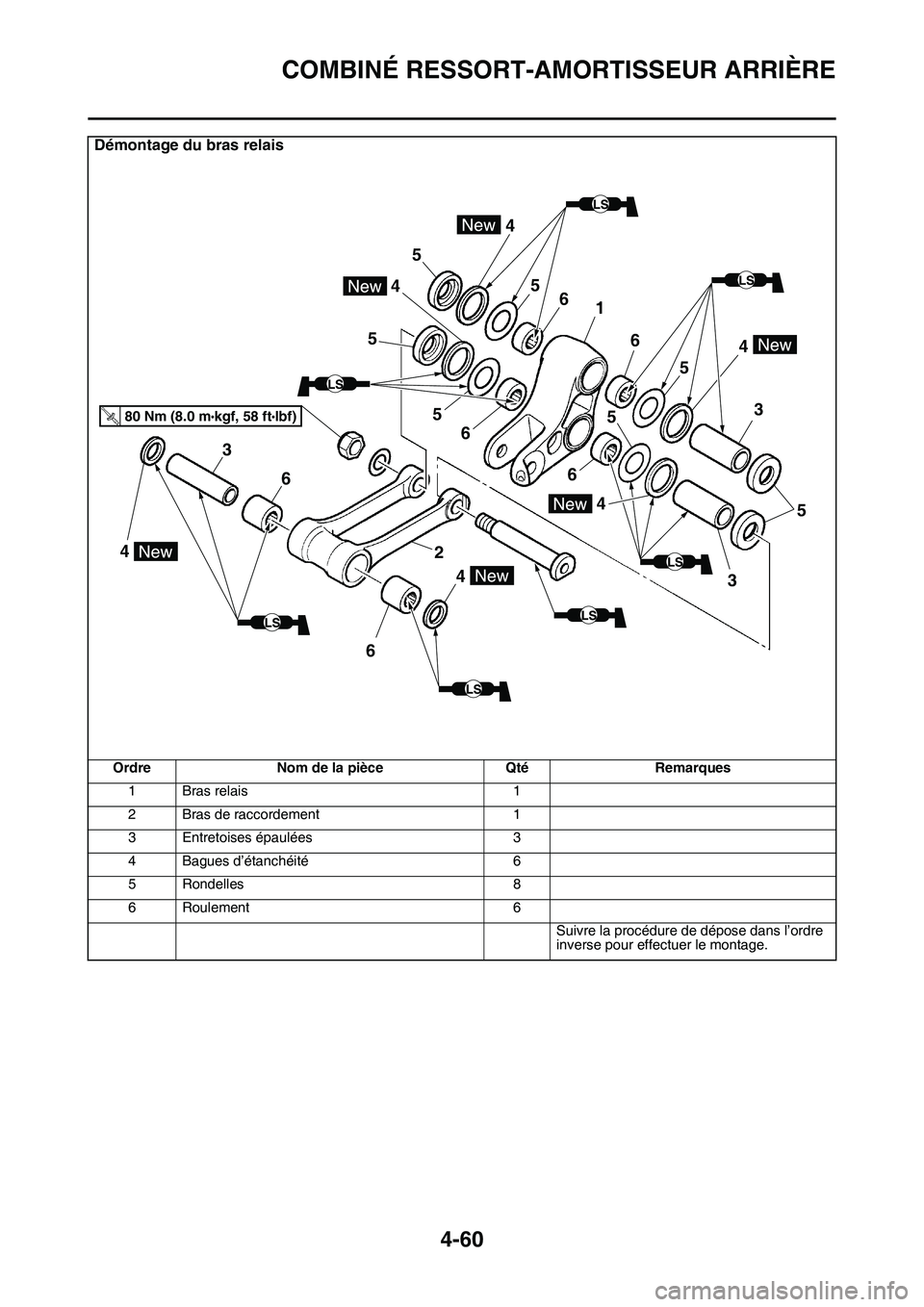

Démontage du bras relais
Ordre Nom de la pièce Qté Remarques
1 Bras relais 1
2 Bras de raccordement 1
3 Entretoises épaulées 3
4 Bagues d’étanchéité 6
5 Rondelles 8
6 Roulement 6
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
5
3
5
6
165
4
5
5
4
5
6
6
5
4
3
2
4
6
6
3
4
4
T.R.80 Nm (8.0 mlbf) kgf, 58 ft

COMBINÉ RESSORT-AMORTISSEUR ARRIÈRE
4-61
FAS1SL1176MANIPULATION DE L’AMORTISSEUR AR-
RIÈRE
EWA13740
AVERTISSEMENT
Cet amortisseur arrière contient de l’azote
sous haute pression. Afin de manipuler
l’amortisseur arrière, lire attentivement les
informations suivantes et s’assurer de bien
les comprendre. Le fabricant décline toute
responsabilité pour les dommages matéri-
els ou corporels résultant d’une mauvaise
manipulation de l’amortisseur arrière.
• Ne pas essayer de démonter ou d’ouvrir
l’amortisseur arrière.
• Ne pas exposer l’amortisseur arrière à une
flamme nue ou à toute autre source de
chaleur intense. Une chaleur intense ris-
que de provoquer une explosion en raison
d’une pression excessive du gaz.
• Ne pas déformer ou endommager l’amor-
tisseur arrière d’une manière quelconque.
Tout endommagement de l’amortisseur
arrière entraînera une diminution de la ca-
pacité d’amortissement.
N.B.
Rodage requis jusqu’à environ 50 km de fonc-
tionnement.
FAS1SL1177MISE AU REBUT DE L’AMORTISSEUR AR-
RIÈRE
Avant de mettre l’amortisseur arrière au rebut,
ne pas oublier d’évacuer l’azote par la soupape
“1”.
EWA33DD052
AVERTISSEMENT
• Porter des lunettes pour se protéger du
gaz libéré et/ou des particules de métal
susceptibles de s’échapper.
• Confier la mise au rebut d’un amortisseur
endommagé ou usé à un concessionnaire
Yamaha.
FAS1SL1178
DÉPOSE DU COMBINÉ RESSORT-AMOR-
TISSEUR ARRIÈRE
1. Utiliser un support adéquat pour surélever la
roue arrière.
EWA13120
AVERTISSEMENT
Maintenir fermement le véhicule de manière
à éliminer tout danger de chute de celui-ci.
2. Déposer :
• Vis inférieure de combiné ressort-amortis-
seur arrière “1”
N.B.
Lors de la dépose de la vis inférieure de combi-
né ressort-amortisseur arrière, maintenir el
bras oscillant de manière à ce qu’il ne tombe
pas.
3. Déposer :
• Vis supérieure de combiné ressort-amortis-
seur arrière
• Combiné(s) ressort-amortisseur arrière
FAS1SL1179
1
1

COMBINÉ RESSORT-AMORTISSEUR ARRIÈRE
4-62

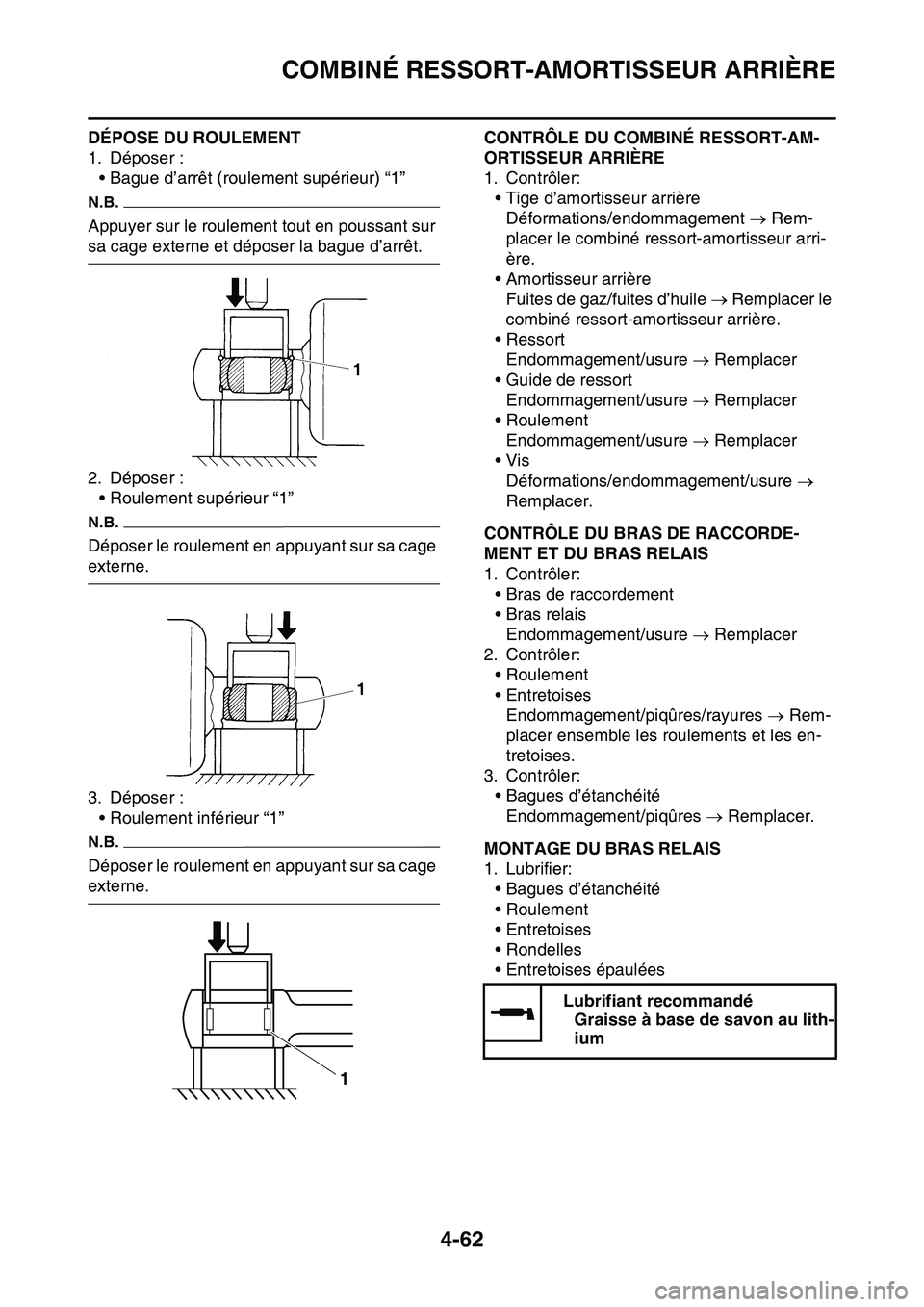

DÉPOSE DU ROULEMENT
1. Déposer :
• Bague d’arrêt (roulement supérieur) “1”
N.B.
Appuyer sur le roulement tout en poussant sur
sa cage externe et déposer la bague d’arrêt.
2. Déposer :
• Roulement supérieur “1”
N.B.
Déposer le roulement en appuyant sur sa cage
externe.
3. Déposer :
• Roulement inférieur “1”
N.B.
Déposer le roulement en appuyant sur sa cage
externe.
FAS1SL1180
CONTRÔLE DU COMBINÉ RESSORT-AM-
ORTISSEUR ARRIÈRE
1. Contrôler:
• Tige d’amortisseur arrière
Déformations/endommagement  Rem-
placer le combiné ressort-amortisseur arri-
ère.
• Amortisseur arrière
Fuites de gaz/fuites d’huile  Remplacer le
combiné ressort-amortisseur arrière.
•Ressort
Endommagement/usure  Remplacer
• Guide de ressort
Endommagement/usure  Remplacer
• Roulement
Endommagement/usure  Remplacer
•Vis
Déformations/endommagement/usure 
Remplacer.
FAS1SL1181CONTRÔLE DU BRAS DE RACCORDE-
MENT ET DU BRAS RELAIS
1. Contrôler:
• Bras de raccordement
• Bras relais
Endommagement/usure  Remplacer
2. Contrôler:
• Roulement
•Entretoises
Endommagement/piqûres/rayures  Rem-
placer ensemble les roulements et les en-
tretoises.
3. Contrôler:
• Bagues d’étanchéité
Endommagement/piqûres  Remplacer.
FAS1SL1182MONTAGE DU BRAS RELAIS
1. Lubrifier:
• Bagues d’étanchéité
• Roulement
•Entretoises
• Rondelles
• Entretoises épaulées
1
Lubrifiant recommandé
Graisse à base de savon au lith-
ium

COMBINÉ RESSORT-AMORTISSEUR ARRIÈRE
4-63

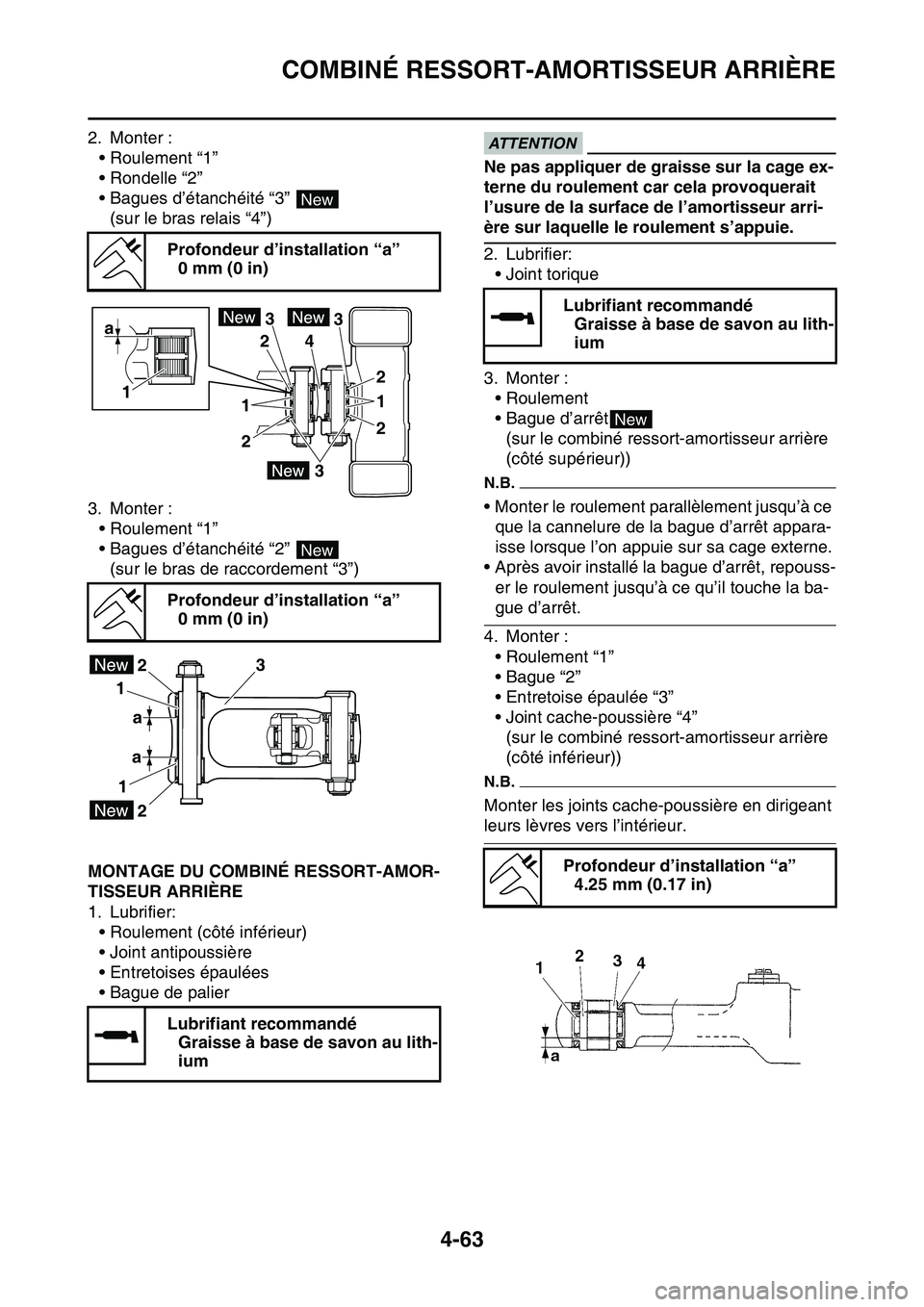

2. Monter :
• Roulement “1”
• Rondelle “2”
• Bagues d’étanchéité “3”
(sur le bras relais “4”)
3. Monter :
• Roulement “1”
• Bagues d’étanchéité “2”
(sur le bras de raccordement “3”)
FAS1SL1183MONTAGE DU COMBINÉ RESSORT-AMOR-
TISSEUR ARRIÈRE
1. Lubrifier:
• Roulement (côté inférieur)
• Joint antipoussière
• Entretoises épaulées
• Bague de palier
ECA1DX1012
ATTENTION
Ne pas appliquer de graisse sur la cage ex-
terne du roulement car cela provoquerait
l’usure de la surface de l’amortisseur arri-
ère sur laquelle le roulement s’appuie.
2. Lubrifier:
• Joint torique
3. Monter :
• Roulement
• Bague d’arrêt
(sur le combiné ressort-amortisseur arrière
(côté supérieur))
N.B.
• Monter le roulement parallèlement jusqu’à ce
que la cannelure de la bague d’arrêt appara-
isse lorsque l’on appuie sur sa cage externe.
• Après avoir installé la bague d’arrêt, repouss-
er le roulement jusqu’à ce qu’il touche la ba-
gue d’arrêt.
4. Monter :
• Roulement “1”
• Bague “2”
• Entretoise épaulée “3”
• Joint cache-poussière “4”
(sur le combiné ressort-amortisseur arrière
(côté inférieur))
N.B.
Monter les joints cache-poussière en dirigeant
leurs lèvres vers l’intérieur. Profondeur d’installation “a”
0 mm (0 in)
Profondeur d’installation “a”
0 mm (0 in)
Lubrifiant recommandé
Graisse à base de savon au lith-
ium
New
3 3
43
2 2
22
a
1
11
New
3
a 1
12
a
2
Lubrifiant recommandé
Graisse à base de savon au lith-
ium
Profondeur d’installation “a”
4.25 mm (0.17 in)
New

COMBINÉ RESSORT-AMORTISSEUR ARRIÈRE
4-64

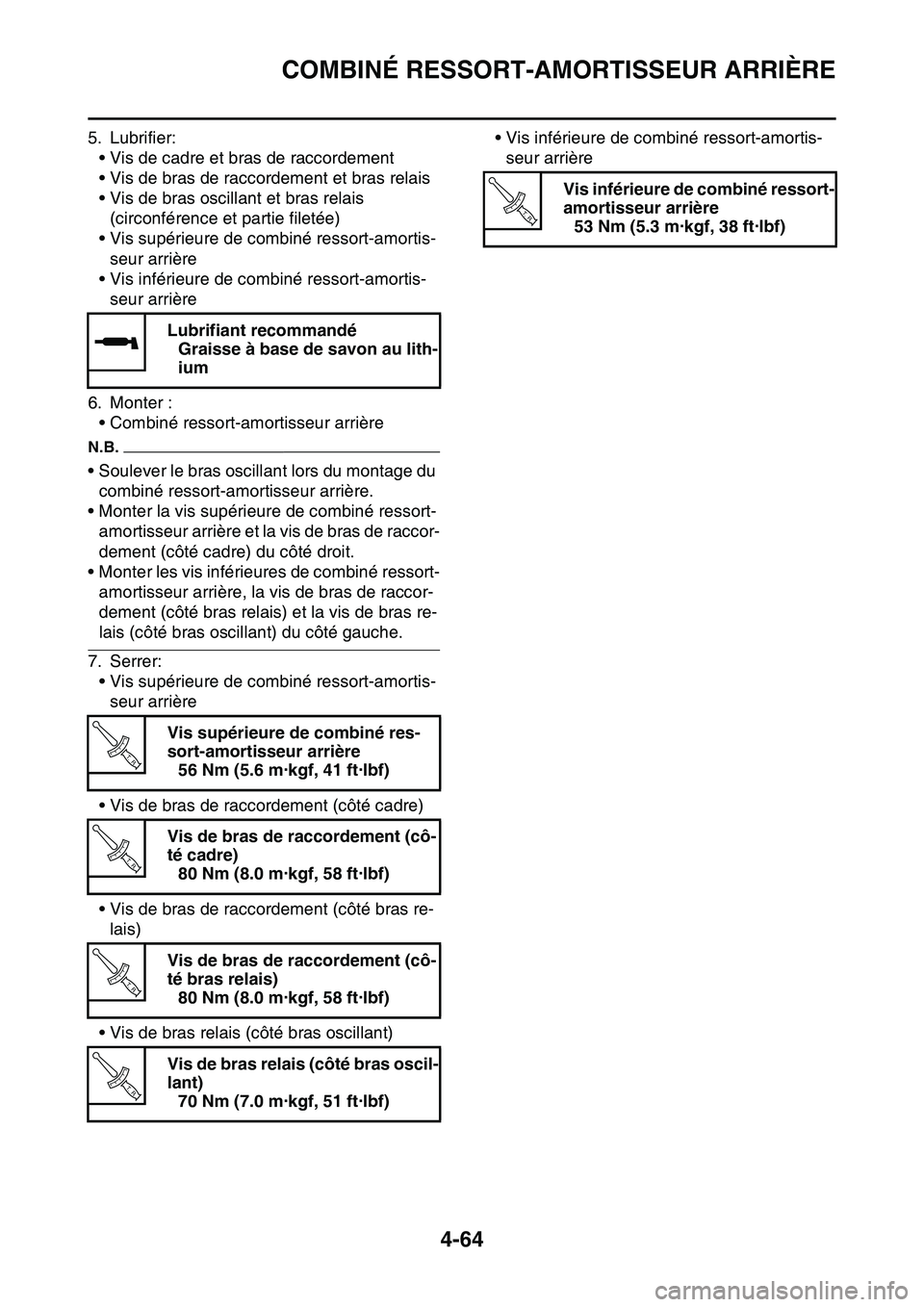

5. Lubrifier:
• Vis de cadre et bras de raccordement
• Vis de bras de raccordement et bras relais
• Vis de bras oscillant et bras relais
(circonférence et partie filetée)
• Vis supérieure de combiné ressort-amortis-
seur arrière
• Vis inférieure de combiné ressort-amortis-
seur arrière
6. Monter :
• Combiné ressort-amortisseur arrière
N.B.
• Soulever le bras oscillant lors du montage du
combiné ressort-amortisseur arrière.
• Monter la vis supérieure de combiné ressort-
amortisseur arrière et la vis de bras de raccor-
dement (côté cadre) du côté droit.
• Monter les vis inférieures de combiné ressort-
amortisseur arrière, la vis de bras de raccor-
dement (côté bras relais) et la vis de bras re-
lais (côté bras oscillant) du côté gauche.
7. Serrer:
• Vis supérieure de combiné ressort-amortis-
seur arrière
• Vis de bras de raccordement (côté cadre)
• Vis de bras de raccordement (côté bras re-
lais)
• Vis de bras relais (côté bras oscillant)• Vis inférieure de combiné ressort-amortis-
seur arrière
Lubrifiant recommandé
Graisse à base de savon au lith-
ium
Vis supérieure de combiné res-
sort-amortisseur arrière
56 Nm (5.6 m·kgf, 41 ft·lbf)
Vis de bras de raccordement (cô-
té cadre)
80 Nm (8.0 m·kgf, 58 ft·lbf)
Vis de bras de raccordement (cô-
té bras relais)
80 Nm (8.0 m·kgf, 58 ft·lbf)
Vis de bras relais (côté bras oscil-
lant)
70 Nm (7.0 m·kgf, 51 ft·lbf)
T R..
T R..
T R..
T R..
Vis inférieure de combiné ressort-
amortisseur arrière
53 Nm (5.3 m·kgf, 38 ft·lbf)
T R..
