2014 YAMAHA YZ450F Notices Demploi (in French)

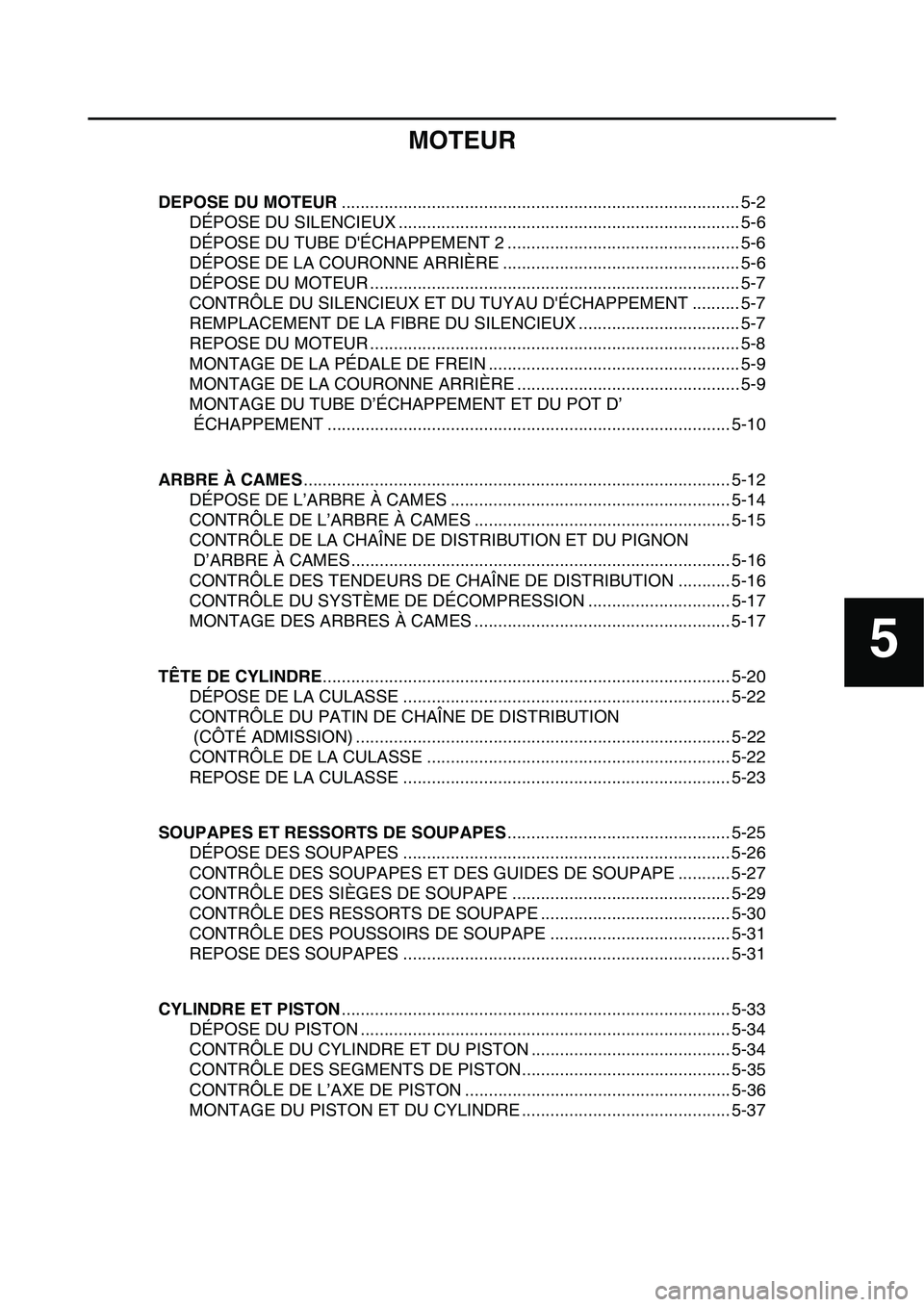

MOTEUR
DEPOSE DU MOTEUR.................................................................................... 5-2
DÉPOSE DU SILENCIEUX ........................................................................ 5-6
DÉPOSE DU TUBE D'ÉCHAPPEM ENT 2 ................................................. 5-6
DÉPOSE DE LA COURONNE ARRIÈRE .................................................. 5-6
DÉPOSE DU MOTEUR .............................................................................. 5-7
CONTRÔLE DU SILENCIEUX ET DU TUYAU D'ÉCHAPPEMENT .......... 5-7
REMPLACEMENT DE LA FIBRE DU SILENCIEUX .................................. 5-7
REPOSE DU MOTEUR .............................................................................. 5-8
MONTAGE DE LA PÉDALE DE FREIN ..................................................... 5-9
MONTAGE DE LA COURONNE ARRIÈRE ............................................... 5-9
MONTAGE DU TUBE D’ÉCHAPPEMENT ET DU POT D’ ÉCHAPPEMENT ..................................................................................... 5-10
ARBRE À CAMES .......................................................................................... 5-12
DÉPOSE DE L’ARBRE À CAMES ........................................................... 5-14
CONTRÔLE DE L’ARBRE À CAMES ...................................................... 5-15
CONTRÔLE DE LA CHAÎNE DE DISTRIBUTION ET DU PIGNON D’ARBRE À CAMES ................................................................................ 5-16
CONTRÔLE DES TENDEURS DE CHAÎNE DE DISTRIBUTION ........... 5-16
CONTRÔLE DU SYSTÈME DE DÉ COMPRESSION .............................. 5-17
MONTAGE DES ARBRES À CAMES ...................................................... 5-17
TÊTE DE CYLINDRE ...................................................................................... 5-20
DÉPOSE DE LA CULASSE ..................................................................... 5-22
CONTRÔLE DU PATIN DE CHAÎNE DE DISTRIBUTION (CÔTÉ ADMISSION) ............................................................................... 5-22
CONTRÔLE DE LA CULASSE ........................................ ........................ 5-22
REPOSE DE LA CULASSE ..................................................................... 5-23
SOUPAPES ET RESSORTS DE SOUPAPES ............................................... 5-25
DÉPOSE DES SOUPAPES ... .................................................................. 5-26
CONTRÔLE DES SOUPAPES ET DES GUIDES DE SOUPAPE ........... 5-27
CONTRÔLE DES SIÈGES DE SOUPAPE .............................................. 5-29
CONTRÔLE DES RESSORTS DE SOUPAPE ........................................ 5-30
CONTRÔLE DES POUSSOIRS DE SOUPAPE ... ................................... 5-31
REPOSE DES SOUPAPES ... .................................................................. 5-31
CYLINDRE ET PISTON .................................................................................. 5-33
DÉPOSE DU PISTON .............................................................................. 5-34
CONTRÔLE DU CYLINDRE ET DU PISTON .......................................... 5-34
CONTRÔLE DES SEGMENTS DE PISTON............................................ 5-35
CONTRÔLE DE L’AXE DE PISTON ........................................................ 5-36
MONTAGE DU PISTON ET DU CYLINDRE ............................................ 5-37
5

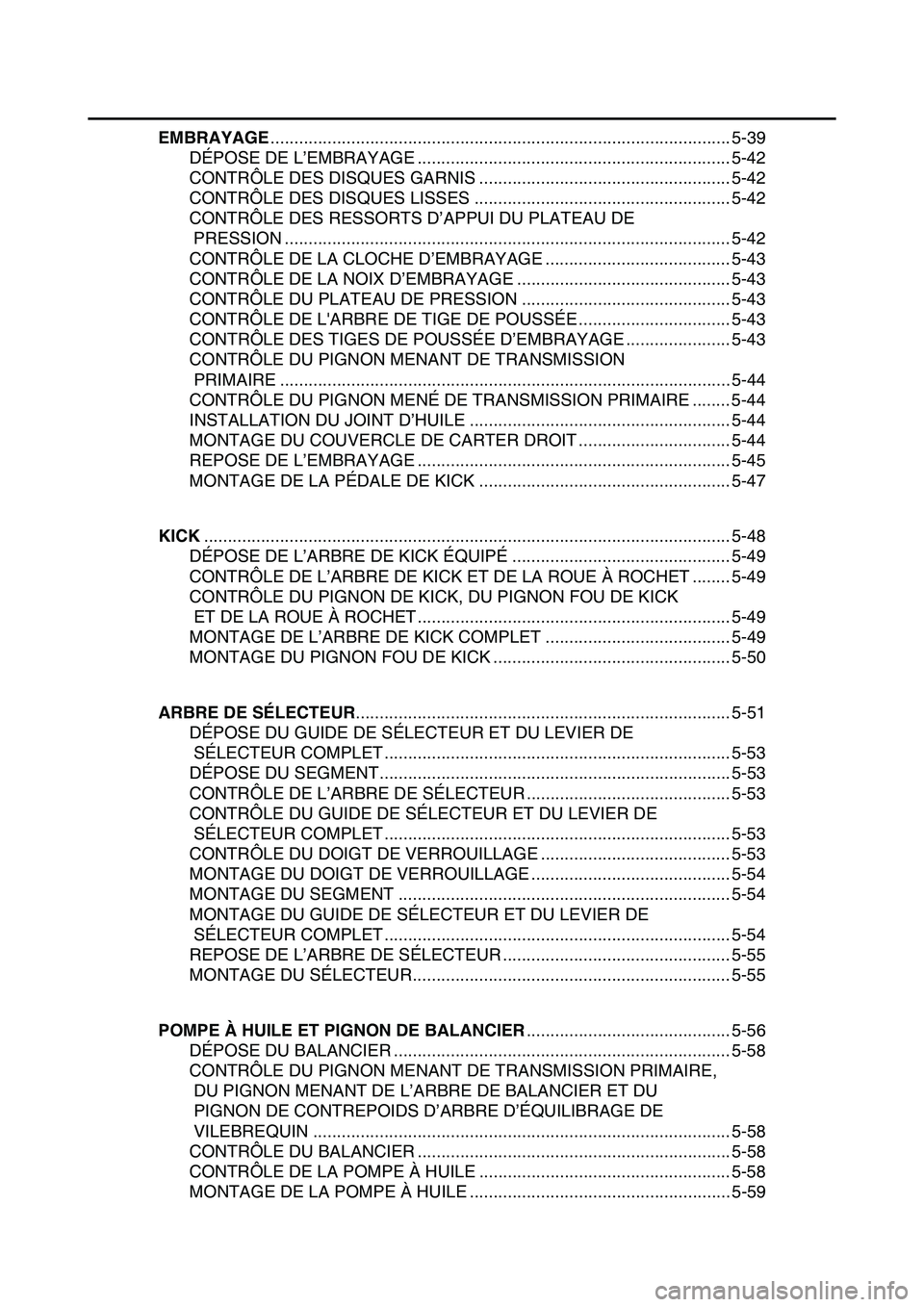

EMBRAYAGE................................................................................................. 5-39
DÉPOSE DE L’EMBRAYAGE .................................................................. 5-42
CONTRÔLE DES DISQUES GARNIS ..................................................... 5-42
CONTRÔLE DES DISQUES LISSES ...................................................... 5-42
CONTRÔLE DES RESSORTS D’APPUI DU PLATEAU DE
PRESSION .............................................................................................. 5-42
CONTRÔLE DE LA CLOCHE D’EMBRAYAGE ....................................... 5-43
CONTRÔLE DE LA NOIX D’EMBRAYAGE ............................................. 5-43
CONTRÔLE DU PLATEAU DE PRESSION ............................................ 5-43
CONTRÔLE DE L'ARBRE DE TIGE DE POUSSÉE ................................ 5-43
CONTRÔLE DES TIGES DE POUSSÉE D’EMBRAYAGE ...................... 5-43
CONTRÔLE DU PIGNON MENANT DE TRANSMISSION
PRIMAIRE ............................................................................................... 5-44
CONTRÔLE DU PIGNON MENÉ DE TRANSMISSION PRIMAIRE ........ 5-44
INSTALLATION DU JOINT D’HUILE ....................................................... 5-44
MONTAGE DU COUVERCLE DE CARTER DROIT ................................ 5-44
REPOSE DE L’EMBRAYAGE .................................................................. 5-45
MONTAGE DE LA PÉDALE DE KICK ..................................................... 5-47
KICK............................................................................................................... 5-48
DÉPOSE DE L’ARBRE DE KICK ÉQUIPÉ .............................................. 5-49
CONTRÔLE DE L’ARBRE DE KICK ET DE LA ROUE À ROCHET ........ 5-49
CONTRÔLE DU PIGNON DE KICK, DU PIGNON FOU DE KICK
ET DE LA ROUE À ROCHET .................................................................. 5-49
MONTAGE DE L’ARBRE DE KICK COMPLET ....................................... 5-49
MONTAGE DU PIGNON FOU DE KICK .................................................. 5-50
ARBRE DE SÉLECTEUR............................................................................... 5-51
DÉPOSE DU GUIDE DE SÉLECTEUR ET DU LEVIER DE
SÉLECTEUR COMPLET ......................................................................... 5-53
DÉPOSE DU SEGMENT.......................................................................... 5-53
CONTRÔLE DE L’ARBRE DE SÉLECTEUR ........................................... 5-53
CONTRÔLE DU GUIDE DE SÉLECTEUR ET DU LEVIER DE
SÉLECTEUR COMPLET ......................................................................... 5-53
CONTRÔLE DU DOIGT DE VERROUILLAGE ........................................ 5-53
MONTAGE DU DOIGT DE VERROUILLAGE .......................................... 5-54
MONTAGE DU SEGMENT ...................................................................... 5-54
MONTAGE DU GUIDE DE SÉLECTEUR ET DU LEVIER DE
SÉLECTEUR COMPLET ......................................................................... 5-54
REPOSE DE L’ARBRE DE SÉLECTEUR ................................................ 5-55
MONTAGE DU SÉLECTEUR................................................................... 5-55
POMPE À HUILE ET PIGNON DE BALANCIER........................................... 5-56
DÉPOSE DU BALANCIER ....................................................................... 5-58
CONTRÔLE DU PIGNON MENANT DE TRANSMISSION PRIMAIRE,
DU PIGNON MENANT DE L’ARBRE DE BALANCIER ET DU
PIGNON DE CONTREPOIDS D’ARBRE D’ÉQUILIBRAGE DE
VILEBREQUIN ........................................................................................ 5-58
CONTRÔLE DU BALANCIER .................................................................. 5-58
CONTRÔLE DE LA POMPE À HUILE ..................................................... 5-58
MONTAGE DE LA POMPE À HUILE ....................................................... 5-59

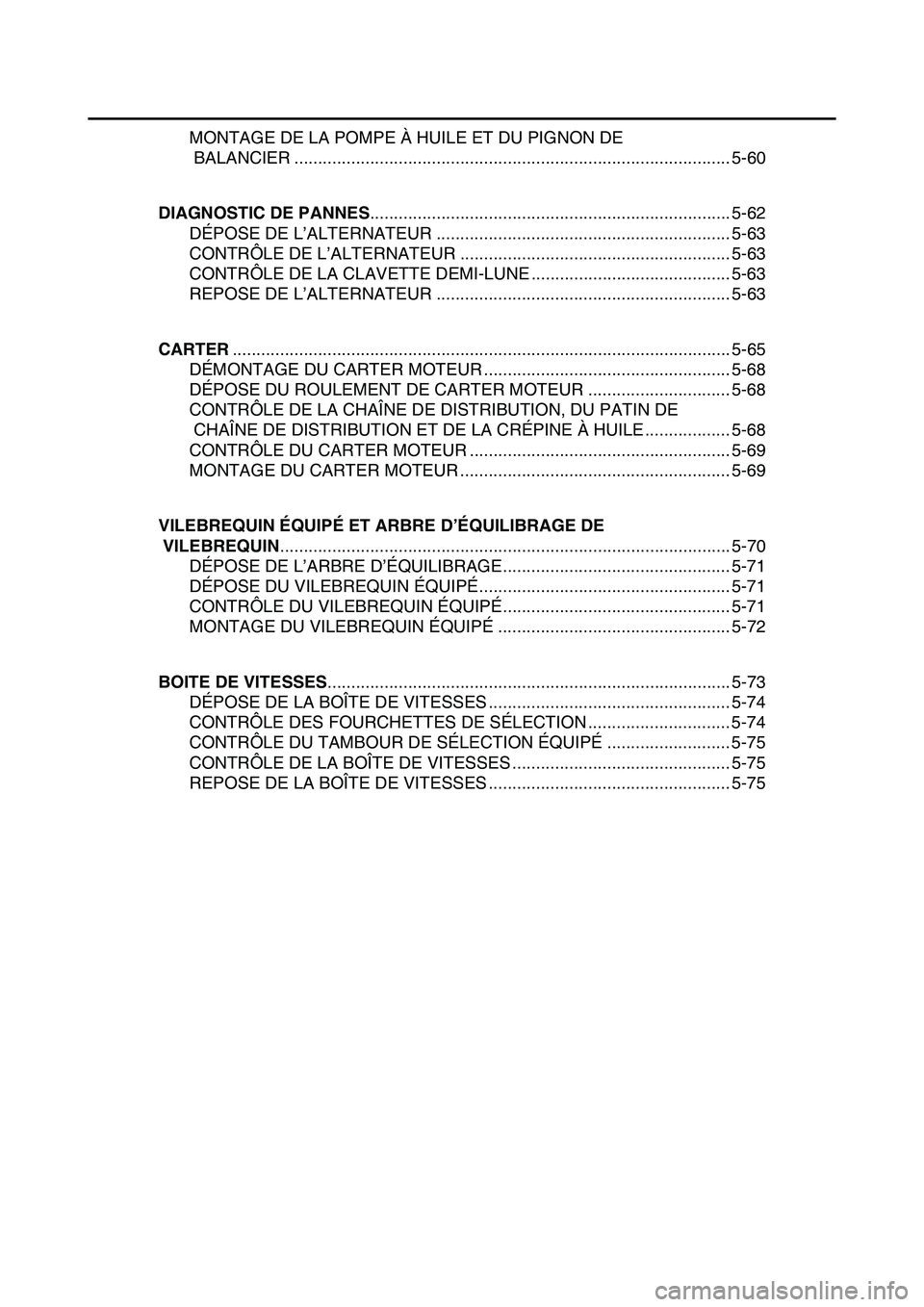

MONTAGE DE LA POMPE À HUILE ET DU PIGNON DE
BALANCIER ............................................................................................ 5-60
DIAGNOSTIC DE PANNES............................................................................ 5-62
DÉPOSE DE L’ALTERNATEUR .............................................................. 5-63
CONTRÔLE DE L’ALTERNATEUR ......................................................... 5-63
CONTRÔLE DE LA CLAVETTE DEMI-LUNE .......................................... 5-63
REPOSE DE L’ALTERNATEUR .............................................................. 5-63
CARTER......................................................................................................... 5-65
DÉMONTAGE DU CARTER MOTEUR .................................................... 5-68
DÉPOSE DU ROULEMENT DE CARTER MOTEUR .............................. 5-68
CONTRÔLE DE LA CHAÎNE DE DISTRIBUTION, DU PATIN DE
CHAÎNE DE DISTRIBUTION ET DE LA CRÉPINE À HUILE .................. 5-68
CONTRÔLE DU CARTER MOTEUR ....................................................... 5-69
MONTAGE DU CARTER MOTEUR ......................................................... 5-69
VILEBREQUIN ÉQUIPÉ ET ARBRE D’ÉQUILIBRAGE DE
VILEBREQUIN............................................................................................... 5-70
DÉPOSE DE L’ARBRE D’ÉQUILIBRAGE................................................ 5-71
DÉPOSE DU VILEBREQUIN ÉQUIPÉ..................................................... 5-71
CONTRÔLE DU VILEBREQUIN ÉQUIPÉ................................................ 5-71
MONTAGE DU VILEBREQUIN ÉQUIPÉ ................................................. 5-72
BOITE DE VITESSES..................................................................................... 5-73
DÉPOSE DE LA BOÎTE DE VITESSES ................................................... 5-74
CONTRÔLE DES FOURCHETTES DE SÉLECTION .............................. 5-74
CONTRÔLE DU TAMBOUR DE SÉLECTION ÉQUIPÉ .......................... 5-75
CONTRÔLE DE LA BOÎTE DE VITESSES .............................................. 5-75
REPOSE DE LA BOÎTE DE VITESSES ................................................... 5-75

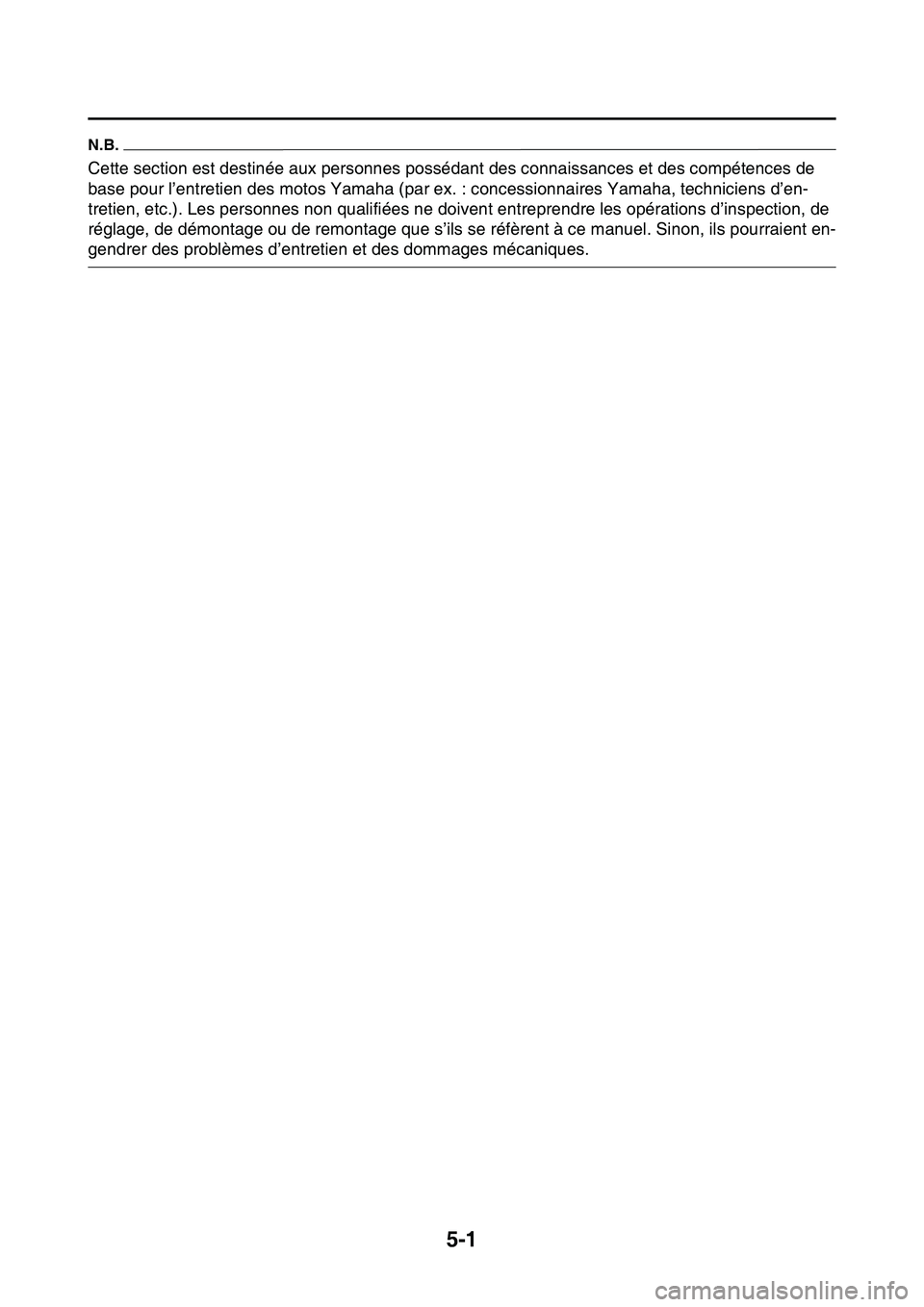

5-1
FAS1SL1195
N.B.
Cette section est destinée aux personnes possédant des connaissances et des compétences de
base pour l’entretien des motos Yamaha (par ex. : concessionnaires Yamaha, techniciens d’en-
tretien, etc.). Les personnes non qualifiées ne doivent entreprendre les opérations d’inspection, de
réglage, de démontage ou de remontage que s’ils se réfèrent à ce manuel. Sinon, ils pourraient en-
gendrer des problèmes d’entretien et des dommages mécaniques.

DEPOSE DU MOTEUR
5-2
FAS1SL1196
DEPOSE DU MOTEUR
Dépose du tube d’échappement
Ordre Nom de la pièce Qté Remarques
Cache latéral (gauche/droit) Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Vis inférieure de combiné ressort-amortisseur
arrièreVoir “COMBINÉ RESSORT-AMORTIS-
SEUR ARRIÈRE” à la page 4-58.
Vis de bras de raccordement (côté cadre)Voir “COMBINÉ RESSORT-AMORTIS-
SEUR ARRIÈRE” à la page 4-58.
1 Collier à pince du silencieux 1 Desserrer.
2 Silencieux 1
3 Collier du tube d’échappement 2 1 Desserrer.
4 Tube d’échappement 2 1
5 Tube d’échappement 1 1
6 Joints 3
7 Protection du tube d’échappement 1 1
8 Protection du tube d’échappement 2 1
9 Corps du silencieux 1
10 Capuchon de silencieux 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
10
5
9
2 6
1
66
3
84 7 (8)
(6)
30 Nm (3.0 mkgf, 22 ftIbf)T.R.
30 Nm (3.0 mkgf, 22 ftIbf)T.R.
8 Nm (0.8 mkgf, 5.8 ftIbf)T.R.
New
New
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.
12 Nm (1.2 mkgf, 8.7 ftIbf)T.R.12 Nm (1.2 mkgf, 8.7 ftIbf)T.R.
20 Nm (2.0 mkgf, 14 ftIbf)T.R.
New
7 Nm (0.7 mkgf, 5.1 ftIbf) 1re
2eT.
R
.10 Nm (1.0 mkgf, 7.2 ftIbf)
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.
LT
LT
LT

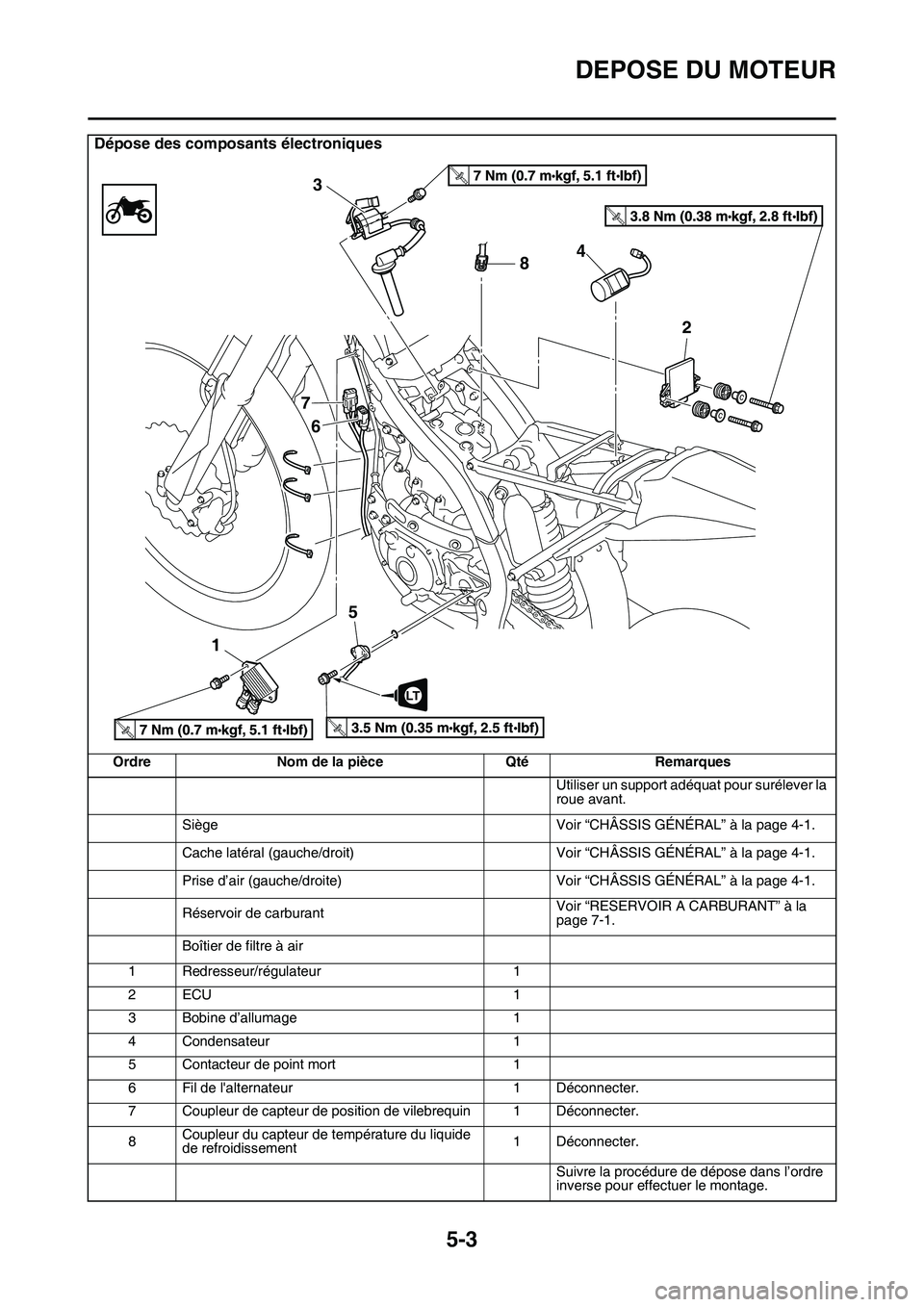

DEPOSE DU MOTEUR
5-3
Dépose des composants électroniques
Ordre Nom de la pièce Qté Remarques
Utiliser un support adéquat pour surélever la
roue avant.
Siège Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Cache latéral (gauche/droit) Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Prise d’air (gauche/droite) Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Réservoir de carburantVoir “RESERVOIR A CARBURANT” à la
page 7-1.
Boîtier de filtre à air
1 Redresseur/régulateur 1
2ECU 1
3 Bobine d’allumage 1
4 Condensateur 1
5 Contacteur de point mort 1
6 Fil de l'alternateur 1 Déconnecter.
7 Coupleur de capteur de position de vilebrequin 1 Déconnecter.
8Coupleur du capteur de température du liquide
de refroidissement1 Déconnecter.
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
T.R.
T.R.
T.R.T.R.
8 3
7
6
154
2
LT

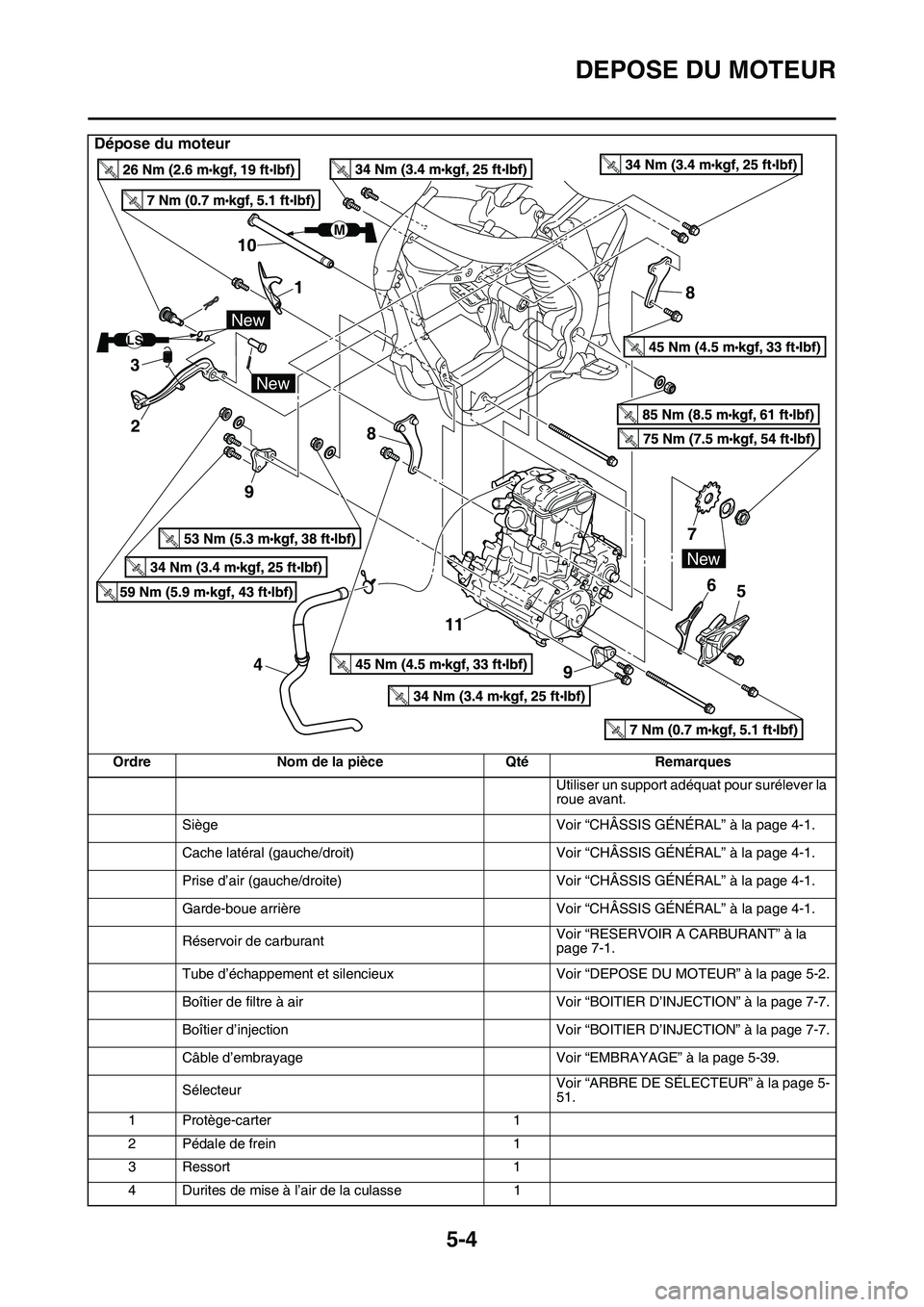

DEPOSE DU MOTEUR
5-4
Dépose du moteur
OrdreNom de la pièce QtéRemarques
Utiliser un support adéquat pour surélever la
roue avant.
Siège Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Cache latéral (gauche/droit) Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Prise d’air (gauche/droite) Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Garde-boue arrière Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Réservoir de carburant Voir “RESERVOIR A CARBURANT” à la
page 7-1.
Tube d’échappement et silencieux Voir “DEPOSE DU MOTEUR” à la page 5-2.
Boîtier de filtre à air Voir “BOITIER D’INJECTION” à la page 7-7.
Boîtier d’injection Voir “BOITIER D’INJECTION” à la page 7-7.
Câble d’embrayage Voir “EMBRAYAGE” à la page 5-39.
Sélecteur Voir “ARBRE DE SÉLECTEUR” à la page 5-
51.
1 Protège-carter 1
2 Pédale de frein 1
3 Ressort 1
4 Durites de mise à l’air de la culasse 1
New
New
LS
M
8
8
76
11
4 5
New
1
10
3 2

DEPOSE DU MOTEUR

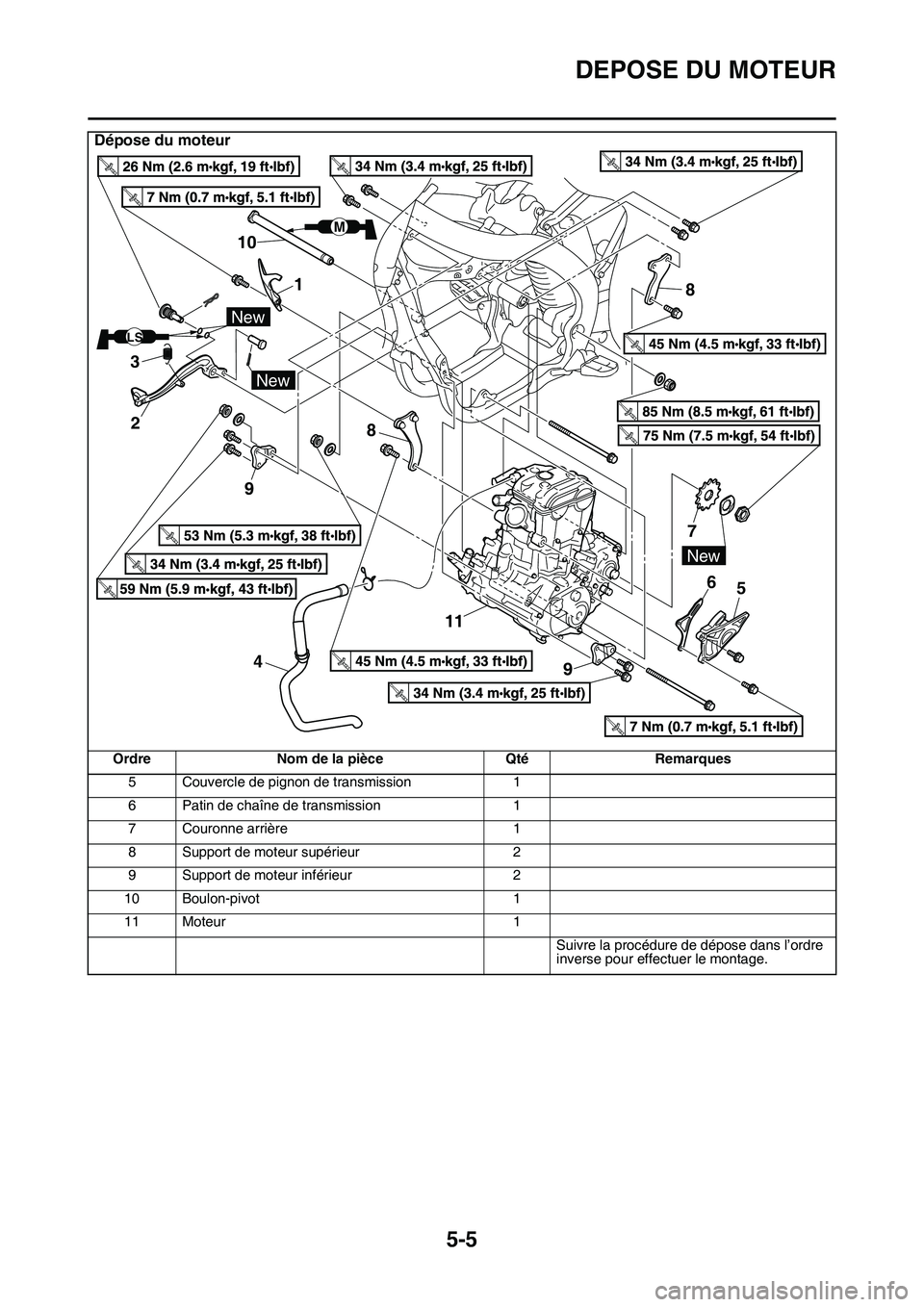

5-5
5 Couvercle de pignon de transmission1
6 Patin de chaîne de transmission 1
7 Couronne arrière 1
8 Support de moteur supérieur 2
9 Support de moteur inférieur 2
10 Boulon-pivot 1
11 Moteur 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
Dépose du moteur
Ordre Nom de la pièce QtéRemarques
New
New
LS
M
8
8
76
11
4 5
New
1
10
3 2
