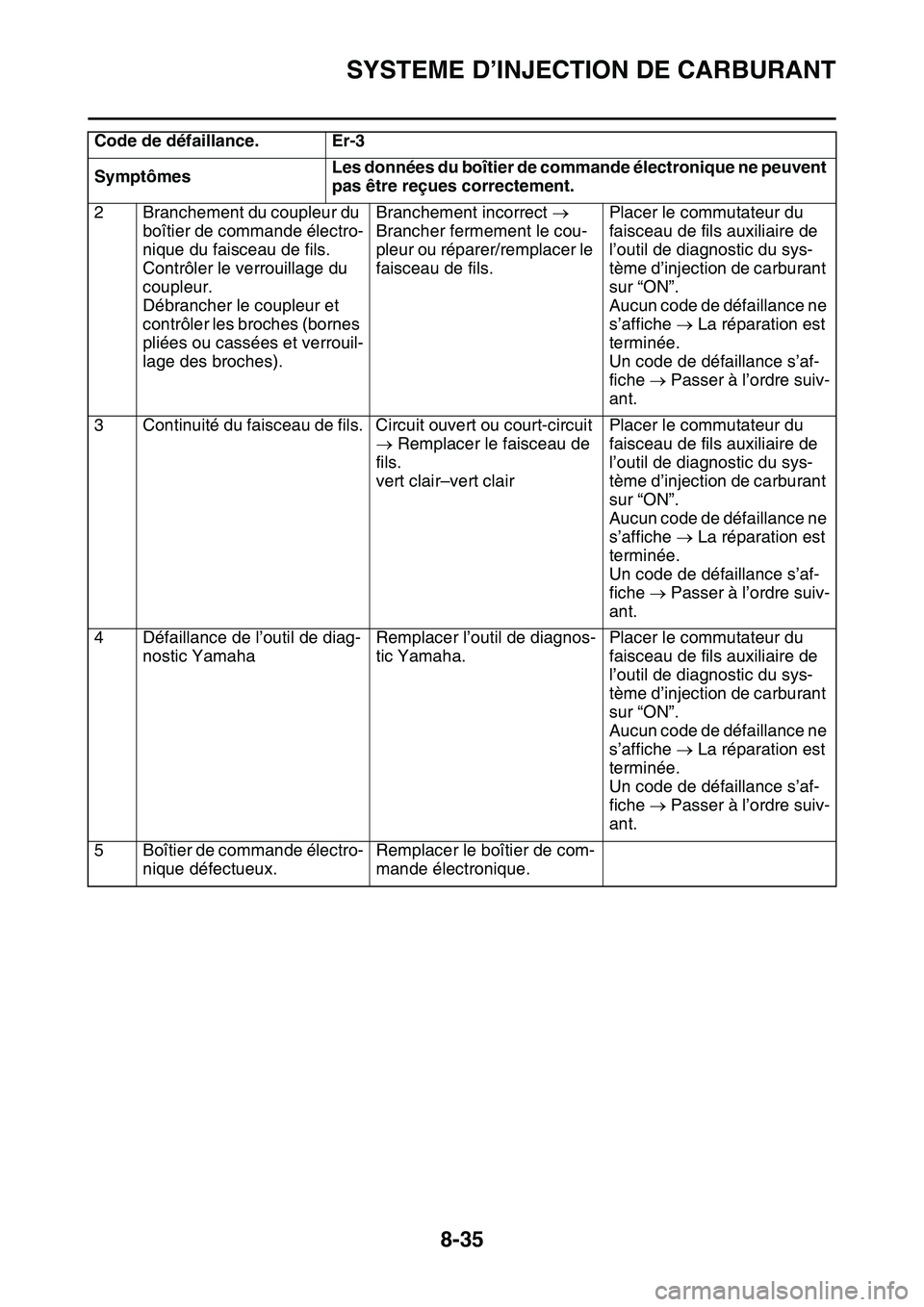

SYSTEME D’INJECTION DE CARBURANT
8-35
2 Branchement du coupleur du
boîtier de commande électro-
nique du faisceau de fils.
Contrôler le verrouillage du
coupleur.
Débrancher le coupleur et
contrôler les broches (bornes
pliées ou cassées et verrouil-
lage des broches).Branchement incorrect 
Brancher fermement le cou-
pleur ou réparer/remplacer le
faisceau de fils.Placer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
3 Continuité du faisceau de fils. Circuit ouvert ou court-circuit
 Remplacer le faisceau de
fils.
vert clair–vert clairPlacer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
4 Défaillance de l’outil de diag-
nostic YamahaRemplacer l’outil de diagnos-
tic Yamaha.Placer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
5 Boîtier de commande électro-
nique défectueux.Remplacer le boîtier de com-
mande électronique. Code de défaillance. Er-3
SymptômesLes données du boîtier de commande électronique ne peuvent
pas être reçues correctement.

SYSTEME D’INJECTION DE CARBURANT
8-36

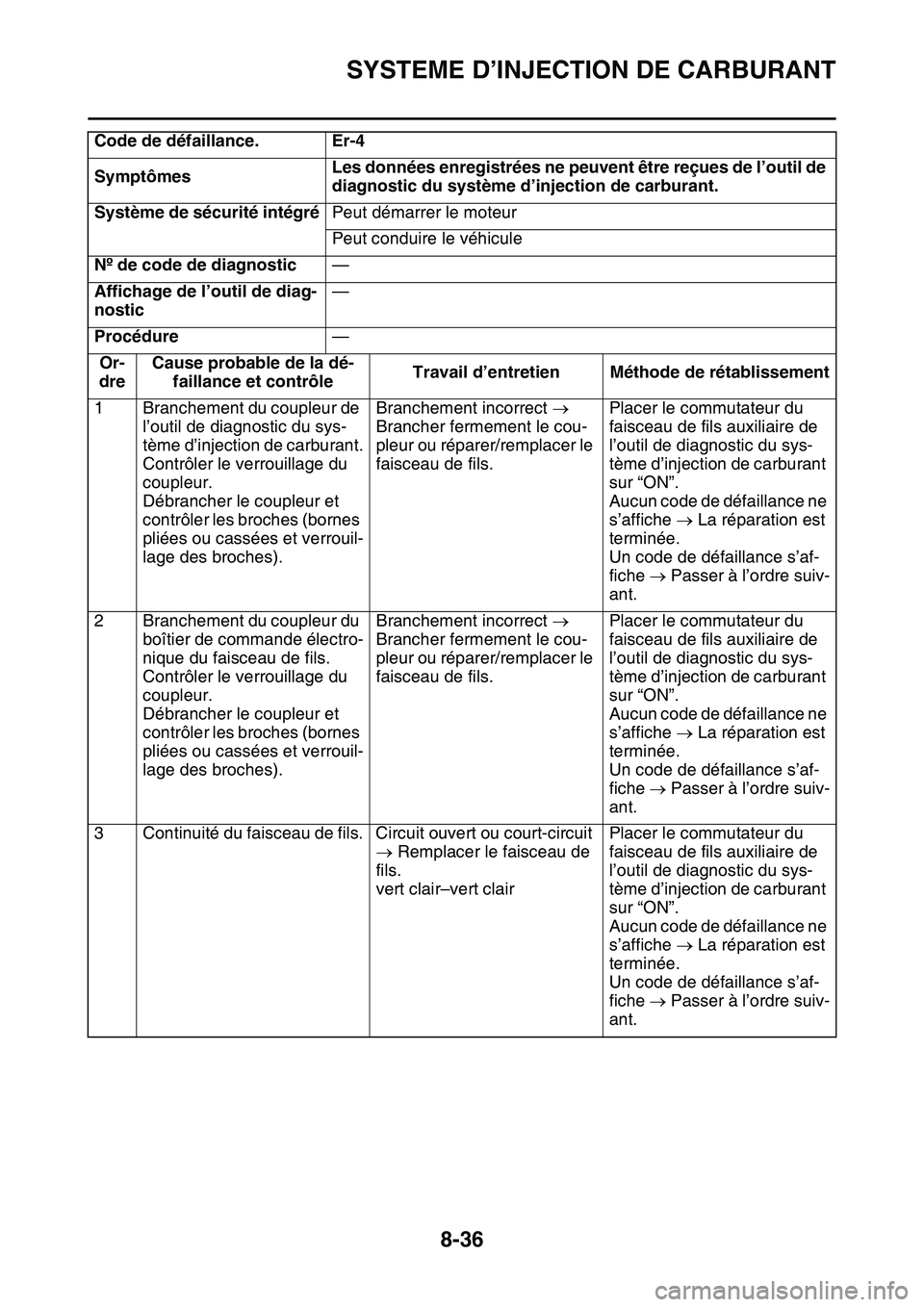

Code de défaillance. Er-4
SymptômesLes données enregistrées ne peuvent être reçues de l’outil de
diagnostic du système d’injection de carburant.
Système de sécurité intégréPeut démarrer le moteur
Peut conduire le véhicule
Nº de code de diagnostic—
Affichage de l’outil de diag-
nostic—
Procédure—
Or-
dreCause probable de la dé-
faillance et contrôleTravail d’entretien Méthode de rétablissement
1 Branchement du coupleur de
l’outil de diagnostic du sys-
tème d’injection de carburant.
Contrôler le verrouillage du
coupleur.
Débrancher le coupleur et
contrôler les broches (bornes
pliées ou cassées et verrouil-
lage des broches).Branchement incorrect 
Brancher fermement le cou-
pleur ou réparer/remplacer le
faisceau de fils.Placer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
2 Branchement du coupleur du
boîtier de commande électro-
nique du faisceau de fils.
Contrôler le verrouillage du
coupleur.
Débrancher le coupleur et
contrôler les broches (bornes
pliées ou cassées et verrouil-
lage des broches).Branchement incorrect 
Brancher fermement le cou-
pleur ou réparer/remplacer le
faisceau de fils.Placer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
3 Continuité du faisceau de fils. Circuit ouvert ou court-circuit
 Remplacer le faisceau de
fils.
vert clair–vert clairPlacer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.

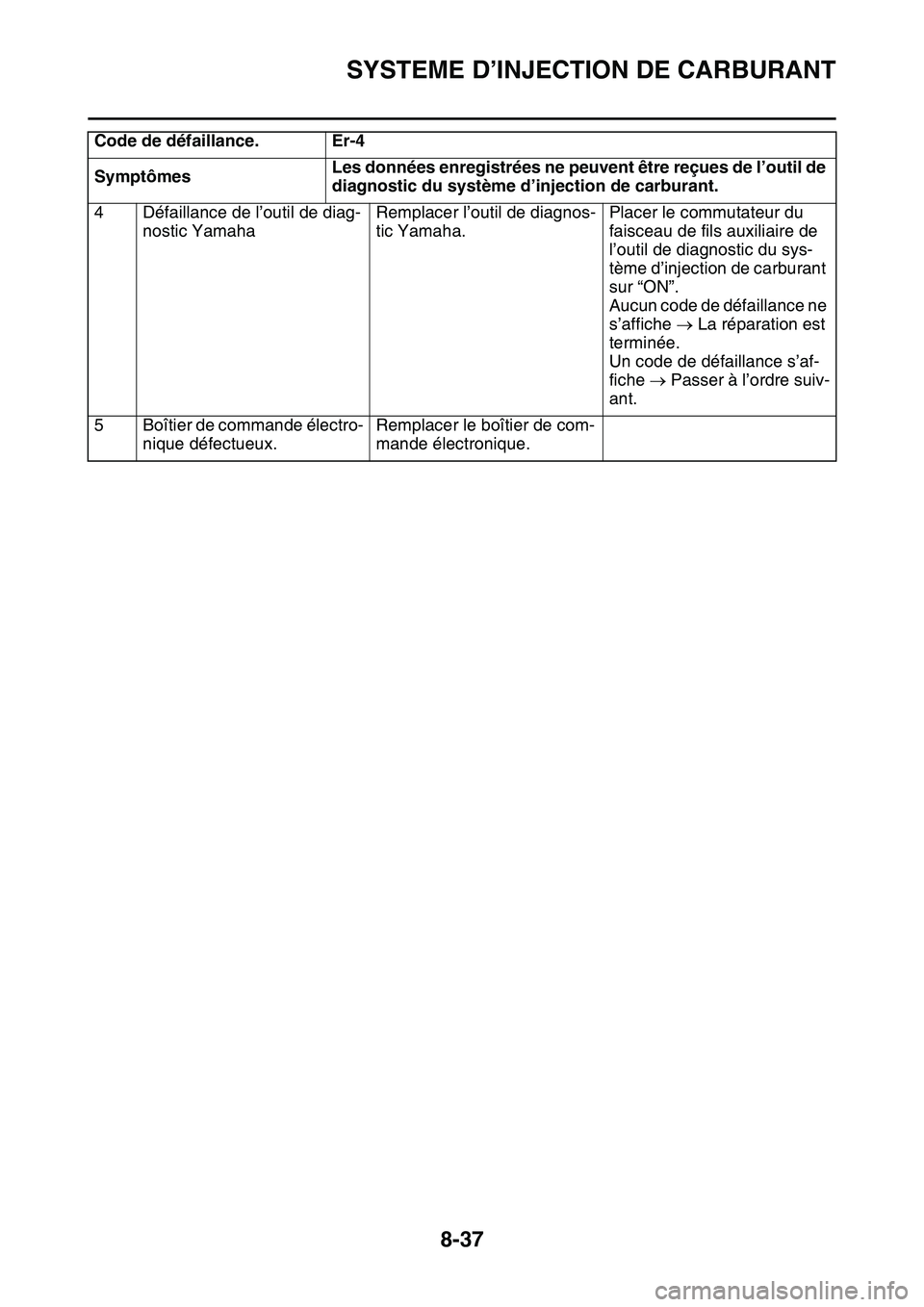

SYSTEME D’INJECTION DE CARBURANT
8-37
4 Défaillance de l’outil de diag-
nostic YamahaRemplacer l’outil de diagnos-
tic Yamaha.Placer le commutateur du
faisceau de fils auxiliaire de
l’outil de diagnostic du sys-
tème d’injection de carburant
sur “ON”.
Aucun code de défaillance ne
s’affiche  La réparation est
terminée.
Un code de défaillance s’af-
fiche  Passer à l’ordre suiv-
ant.
5 Boîtier de commande électro-
nique défectueux.Remplacer le boîtier de com-
mande électronique. Code de défaillance. Er-4
SymptômesLes données enregistrées ne peuvent être reçues de l’outil de
diagnostic du système d’injection de carburant.

SYSTEME DE POMPE A CARBURANT
8-38
FAS1SL1329

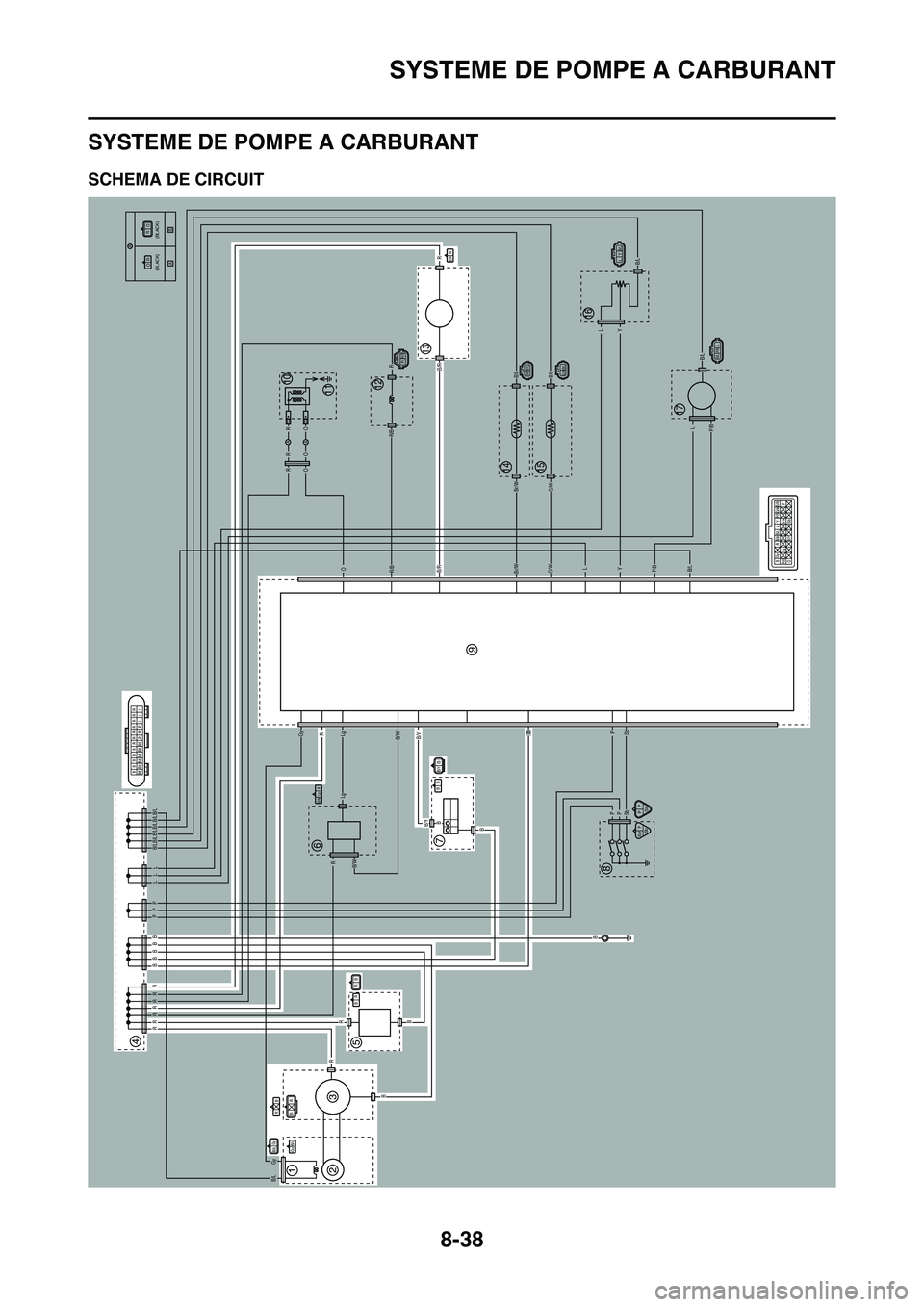

SYSTEME DE POMPE A CARBURANT
FAS1SL1330SCHEMA DE CIRCUIT
B/LGy
BR
A
A
AA
B
RR R R R R R
B
B
B
RR
R
Lg
LgB/WB/Y
B/YB
B
BP
PP
Sb
B/LP/B
P/B
YL
YL
L
G/WBr/W
G/WBr/W
B/LB/L
B/L
B/L
B/R
B/R
R/B
R/B
O
OROR
OR
R
R
SbB
GyR
B/W
P L B/L
B/L Gy B/L B/L B/L B/L B/L
LL
PP
BBBB
PP
Sb
RB
B/RR
RB
B/Y PSb
BB
RR/B
LYB/L
B/W RLg
B/LBr/W
B/L P/B LB/LG/W
BB/Y
BB/L B/L B/L B/L B/L B/LBBBBRR
PPPL L LRR RR R
B
O P
Gy
R
B/Y Sb
P/B
R/B Lg B/RG/WBr/WB/L L Y
RB
B/L
Gy
R
O
O
R(BLACK) (BLACK)
B/W
4
1
3
2
5
67
8
10
9
1211
13
1415
16
17

SYSTEME DE POMPE A CARBURANT
8-39
FAS1SL1331

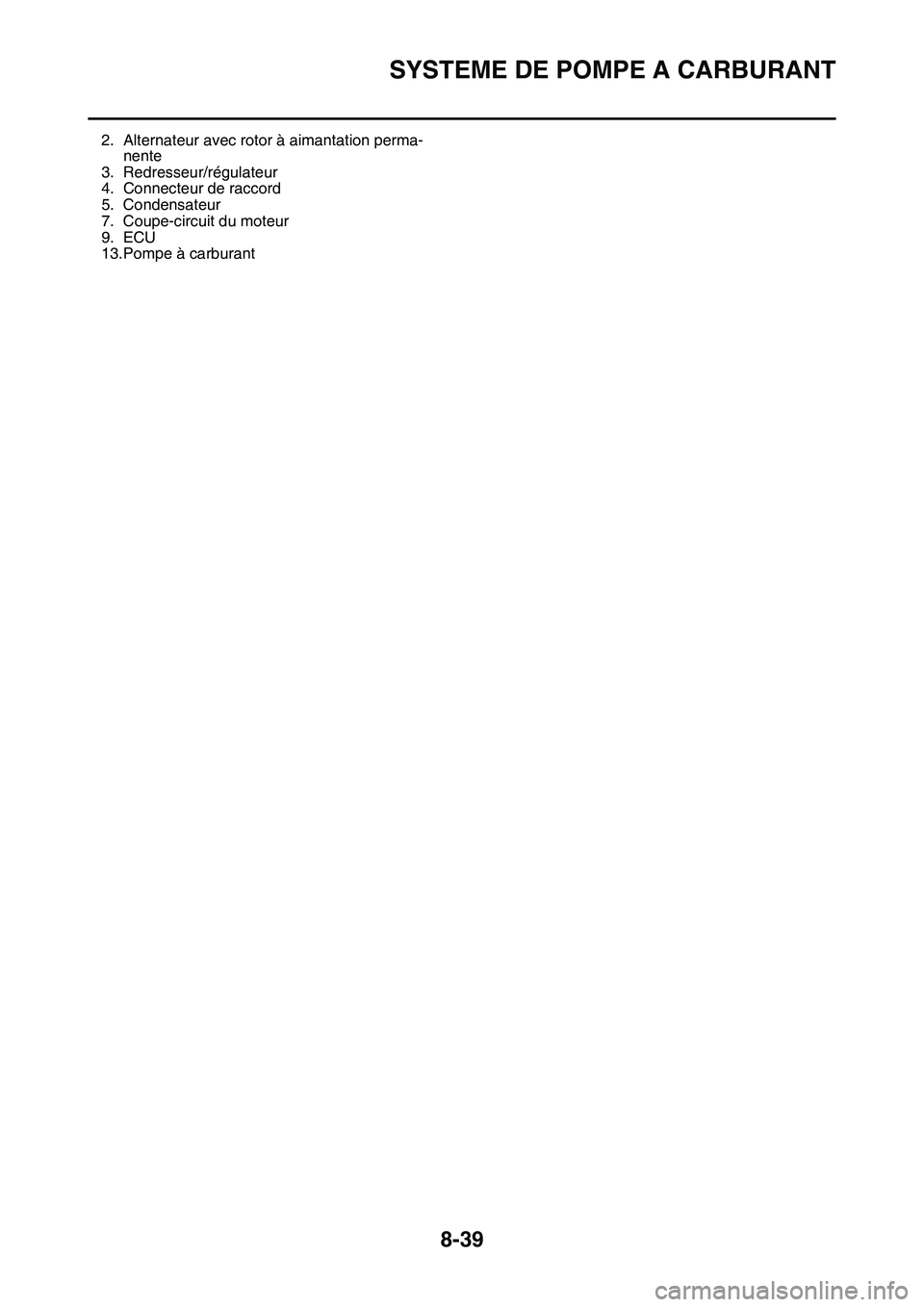

2. Alternateur avec rotor à aimantation perma-
nente
3. Redresseur/régulateur
4. Connecteur de raccord
5. Condensateur
7. Coupe-circuit du moteur
9. ECU
13.Pompe à carburant

SYSTEME DE POMPE A CARBURANT
8-40

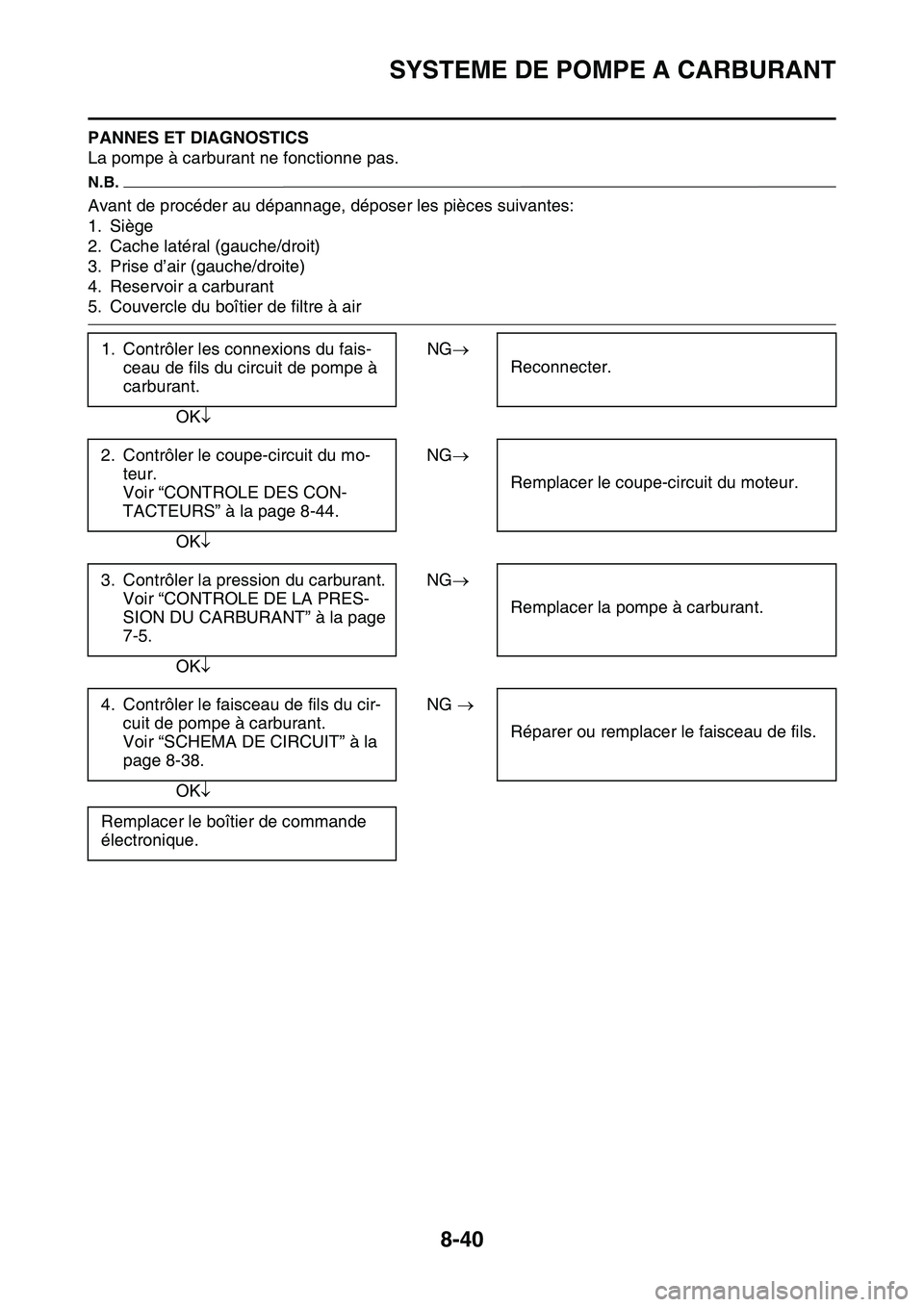

PANNES ET DIAGNOSTICS
La pompe à carburant ne fonctionne pas.
N.B.
Avant de procéder au dépannage, déposer les pièces suivantes:
1. Siège
2. Cache latéral (gauche/droit)
3. Prise d’air (gauche/droite)
4. Reservoir a carburant
5. Couvercle du boîtier de filtre à air
1. Contrôler les connexions du fais-
ceau de fils du circuit de pompe à
carburant.NG
Reconnecter.
OK
2. Contrôler le coupe-circuit du mo-
teur.
Voir “CONTROLE DES CON-
TACTEURS” à la page 8-44.NG
Remplacer le coupe-circuit du moteur.
OK
3. Contrôler la pression du carburant.
Voir “CONTROLE DE LA PRES-
SION DU CARBURANT” à la page
7-5.NG
Remplacer la pompe à carburant.
OK
4. Contrôler le faisceau de fils du cir-
cuit de pompe à carburant.
Voir “SCHEMA DE CIRCUIT” à la
page 8-38.NG 
Réparer ou remplacer le faisceau de fils.
OK
Remplacer le boîtier de commande
électronique.

SYSTEME DE POMPE A CARBURANT
8-41

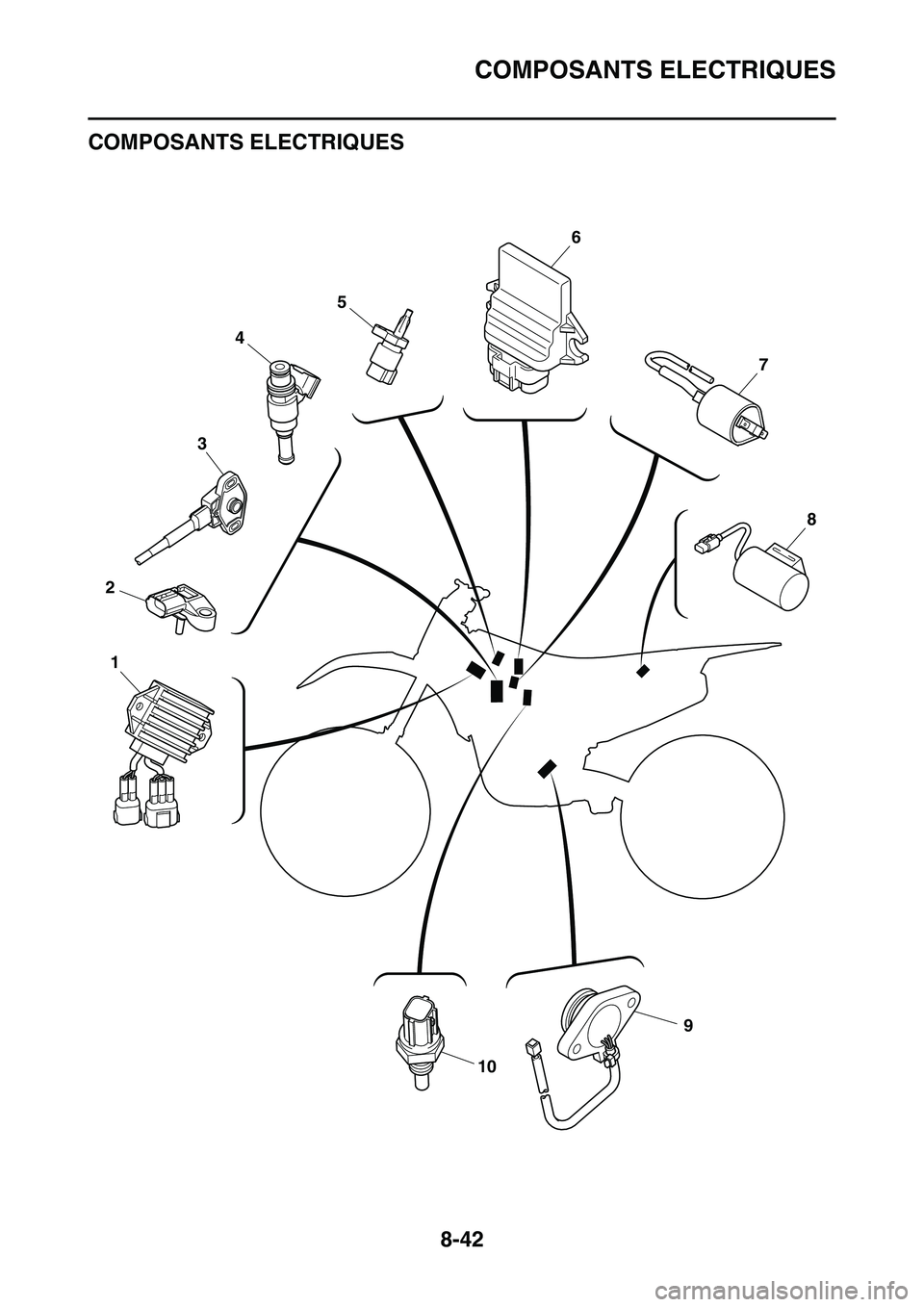

COMPOSANTS ELECTRIQUES
8-42
FAS1SL1332
COMPOSANTS ELECTRIQUES
FAS1SL1333
9
10
1
2
3
4
56
7
8
