COMPOSANTS ELECTRIQUES
8-51
2. Contrôler:
• Résistance maximum du capteur de position
de papillon des gaz
Hors spécifications  Remplacer.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Connecter le multimètre ( 1k) au capteur
de position de papillon des gaz.
b. Contrôler la résistance maximum du capteur
de position de papillon des gaz.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Monter:
• Capteur de position d’accélérateur
N.B.
Après le montage du capteur de position de pa-
pillon des gaz, régler son angle correctement.
Voir “REGLAGE DU CAPTEUR DE POSITION
DE PAPILLON DES GAZ” à la page 7-11.
FAS1SL1344
CONTROLE DE LA TENSION D’ENTREE DU
CAPTEUR DE POSITION DE PAPILLON DES
GAZ
1. Contrôler:
• Tension d’entrée du capteur de position de
papillon des gaz
Hors spécifications Remplacer le boîtier
de commande électronique.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Connecter le faisceau de test S-capteur de
pression (3P) au coupleur du capteur de po-
sition de papillon des gaz et au faisceau de
fils.
b. Connecter le multimètre (20 V CC) au fais-
ceau de test S-capteur de pression (3P).
c. Mettre le moteur en marche.
d. Mesurer la tension d’entrée du capteur de
position de papillon des gaz.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS1SL1345
Résistance
6.30 k
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
• Sonde positive du multimètre 
Bleu “1”
• Sonde négative du multimètre 
Noir/bleu “2”
21
Tension d’entrée du capteur de
position de papillon des gaz
4-6 V
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
Faisceau de test S-capteur de
pression (3P)
90890-03207
YU-03207
• Sonde positive du multimètre 
Bleu “1”
• Sonde négative du multimètre 
Noir/bleu “2”
21

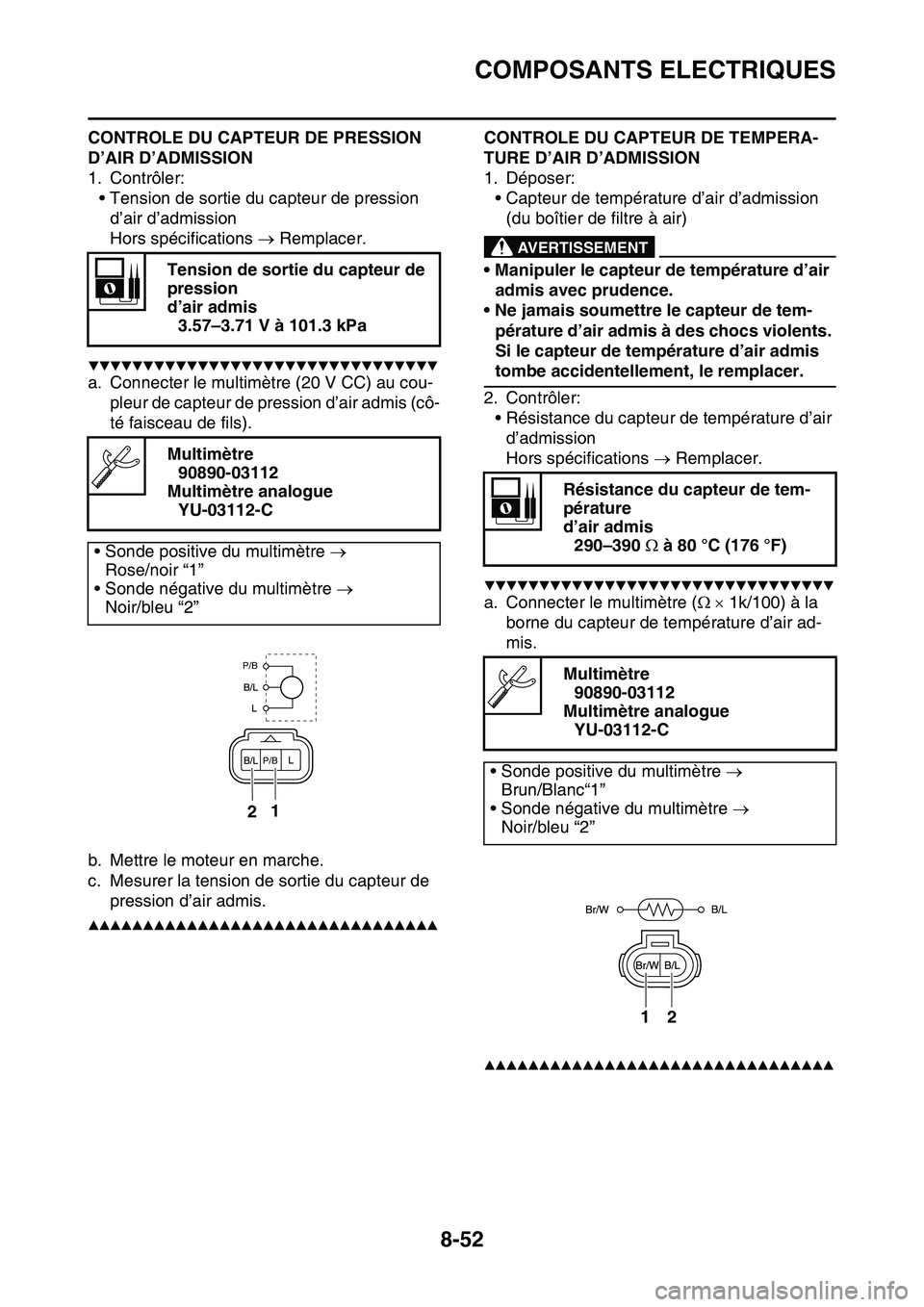

COMPOSANTS ELECTRIQUES
8-52
CONTROLE DU CAPTEUR DE PRESSION
D’AIR D’ADMISSION
1. Contrôler:
• Tension de sortie du capteur de pression
d’air d’admission
Hors spécifications  Remplacer.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Connecter le multimètre (20 V CC) au cou-
pleur de capteur de pression d’air admis (cô-
té faisceau de fils).
b. Mettre le moteur en marche.
c. Mesurer la tension de sortie du capteur de
pression d’air admis.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS1SL1346
CONTROLE DU CAPTEUR DE TEMPERA-
TURE D’AIR D’ADMISSION
1. Déposer:
• Capteur de température d’air d’admission
(du boîtier de filtre à air)
EWA1DX1010
AVERTISSEMENT
• Manipuler le capteur de température d’air
admis avec prudence.
• Ne jamais soumettre le capteur de tem-
pérature d’air admis à des chocs violents.
Si le capteur de température d’air admis
tombe accidentellement, le remplacer.
2. Contrôler:
• Résistance du capteur de température d’air
d’admission
Hors spécifications  Remplacer.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Connecter le multimètre ( 1k/100) à la
borne du capteur de température d’air ad-
mis.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS1SL1347
Tension de sortie du capteur de
pression
d’air admis
3.57–3.71 V à 101.3 kPa
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
• Sonde positive du multimètre 
Rose/noir “1”
• Sonde négative du multimètre 
Noir/bleu “2”
12
P/B
P/B
Résistance du capteur de tem-
pérature
d’air admis
290–390  à 80 °C (176 °F)
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
• Sonde positive du multimètre 
Brun/Blanc“1”
• Sonde négative du multimètre 
Noir/bleu “2”
12

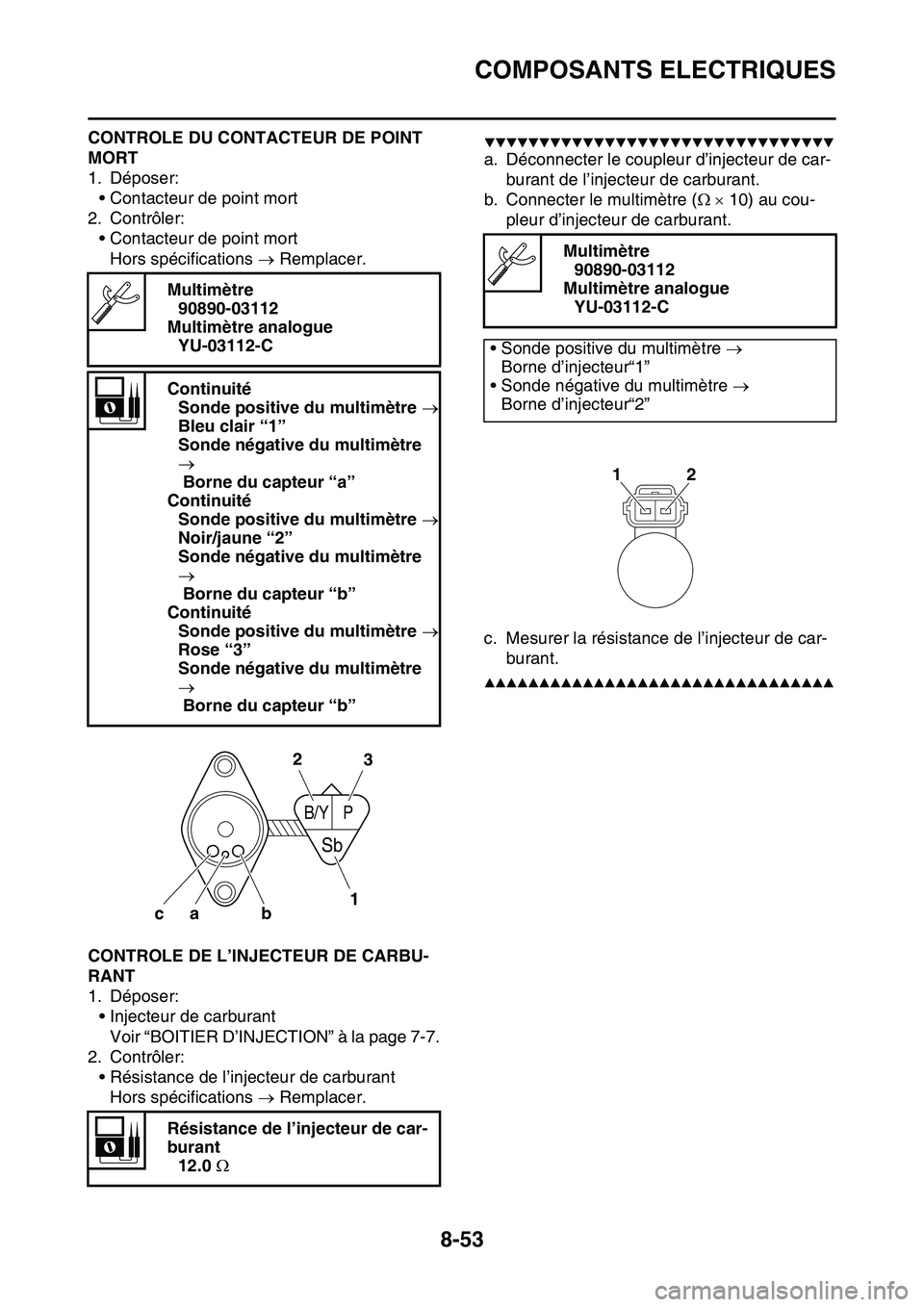

COMPOSANTS ELECTRIQUES
8-53
CONTROLE DU CONTACTEUR DE POINT
MORT
1. Déposer:
• Contacteur de point mort
2. Contrôler:
• Contacteur de point mort
Hors spécifications  Remplacer.
FAS1SL1348CONTROLE DE L’INJECTEUR DE CARBU-
RANT
1. Déposer:
• Injecteur de carburant
Voir “BOITIER D’INJECTION” à la page 7-7.
2. Contrôler:
• Résistance de l’injecteur de carburant
Hors spécifications  Remplacer.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Déconnecter le coupleur d’injecteur de car-
burant de l’injecteur de carburant.
b. Connecter le multimètre ( 10) au cou-
pleur d’injecteur de carburant.
c. Mesurer la résistance de l’injecteur de car-
burant.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
Continuité
Sonde positive du multimètre 
Bleu clair “1”
Sonde négative du multimètre

Borne du capteur “a”
Continuité
Sonde positive du multimètre 
Noir/jaune “2”
Sonde négative du multimètre

Borne du capteur “b”
Continuité
Sonde positive du multimètre 
Rose “3”
Sonde négative du multimètre

Borne du capteur “b”
Résistance de l’injecteur de car-
burant
12.0 
b ca
B/YP
Sb
2
13
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
• Sonde positive du multimètre 
Borne d’injecteur“1”
• Sonde négative du multimètre 
Borne d’injecteur“2”
12

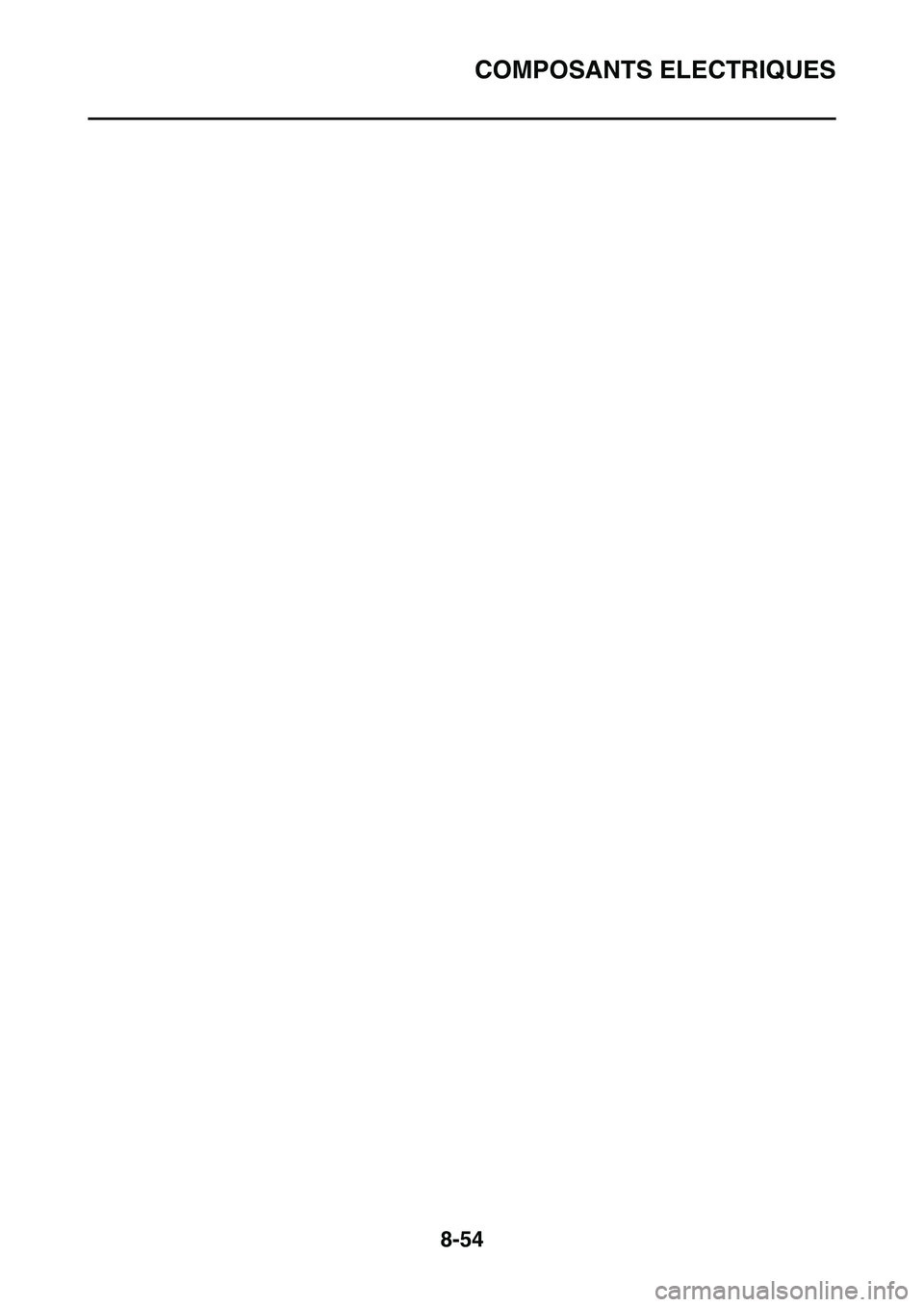

COMPOSANTS ELECTRIQUES
8-54

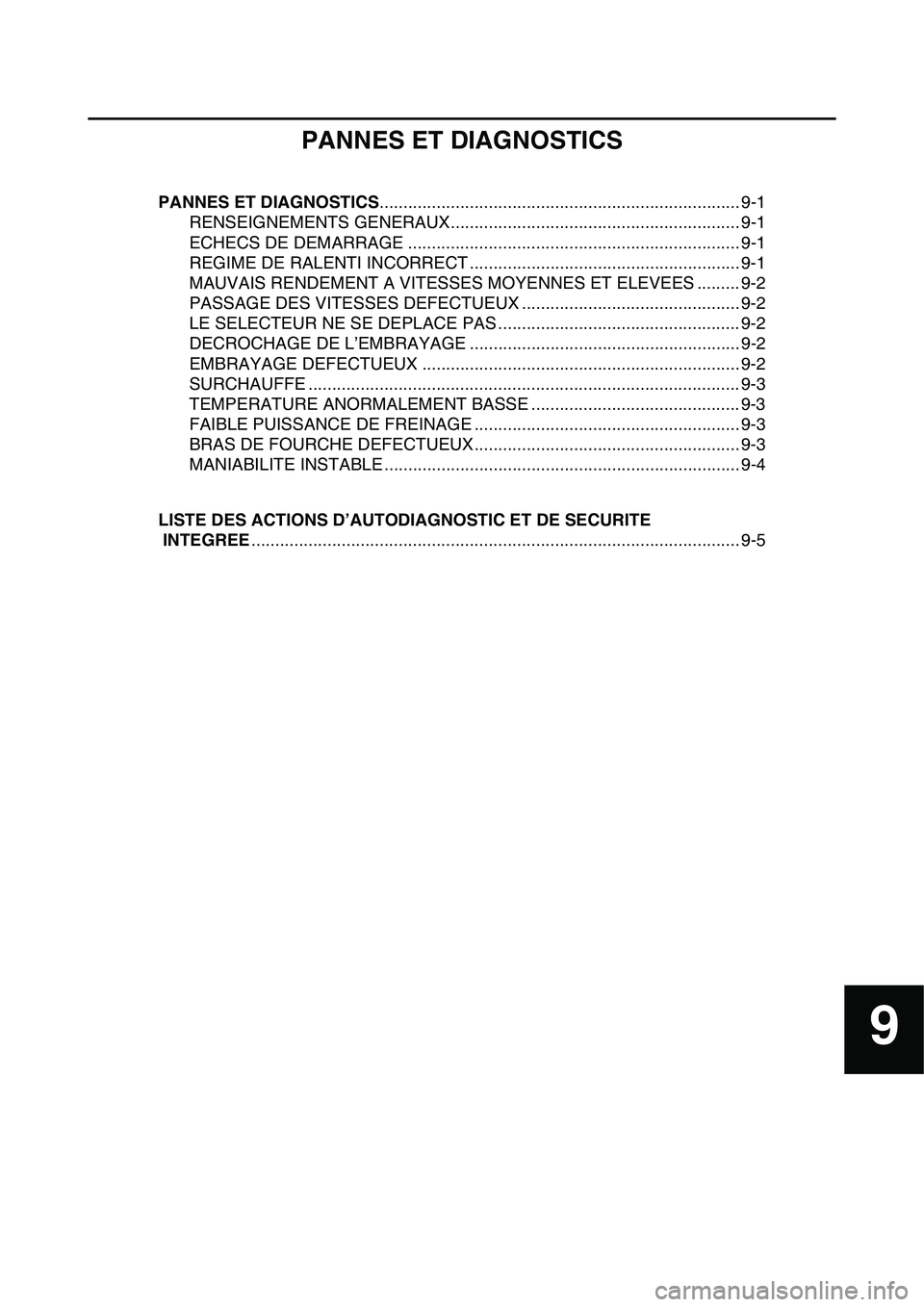

PANNES ET DIAGNOSTICS
PANNES ET DIAGNOSTICS............................................................................ 9-1
RENSEIGNEMENTS GENERAUX............................................................. 9-1
ECHECS DE DEMARRAGE ...................................................................... 9-1
REGIME DE RALENTI INCORRECT ......................................................... 9-1
MAUVAIS RENDEMENT A VITESSES MOYENNES ET ELEVEES ......... 9-2
PASSAGE DES VITESSES DEFECTUEUX .............................................. 9-2
LE SELECTEUR NE SE DEPLACE PAS ................................................... 9-2
DECROCHAGE DE L’EMBRAYAGE ......................................................... 9-2
EMBRAYAGE DEFECTUEUX ................................................................... 9-2
SURCHAUFFE ........................................................................................... 9-3
TEMPERATURE ANORMALEMENT BASSE ............................................ 9-3
FAIBLE PUISSANCE DE FREINAGE ........................................................ 9-3
BRAS DE FOURCHE DEFECTUEUX........................................................ 9-3
MANIABILITE INSTABLE ........................................................................... 9-4
LISTE DES ACTIONS D’AUTODIAGNOSTIC ET DE SECURITE
INTEGREE....................................................................................................... 9-5
9

PANNES ET DIAGNOSTICS
9-1
FAS1SL1349
PANNES ET DIAGNOSTICS
FAS1SL1350RENSEIGNEMENTS GENERAUX
N.B.
Ce chapitre ne couvre pas toutes les causes de
panne possibles. Il devrait toutefois s’avérer
utile comme guide de diagnostic et dépannage
de base. Se reporter à la procédure correspon-
dante dans ce manuel pour le contrôle, le ré-
glage et le remplacement des pièces.
FAS1SL1351ECHECS DE DEMARRAGE
Moteur
1. Cylindre et culasse
• Bougie desserrée
• Culasse ou cylindre desserré
• Joint de culasse endommagé
• Joint de cylindre endommagé
• Cylindre usé ou endommagé
• Jeu de soupape incorrect
• Mauvaise étanchéité de la soupape
• Contact soupape-siège de soupape incor-
rect
• Calage de distribution incorrect
• Ressort de soupape défectueux
• Soupape grippée
2. Piston et segment(s) de piston
• Segment de piston monté incorrectement
• Segment de piston endommagé, usé ou dé-
térioré
• Segment de piston grippé
• Piston grippé ou endommagé
3. Filtre à air
• Filtre à air monté incorrectement
• Elément du filtre à air bouché
4. Carter moteur et vilebrequin
• Carter moteur monté incorrectement
• Vilebrequin grippé
Système d’alimentation en carburant
1. Réservoir de carburant
• Réservoir de carburant vide
• Durite de mise à l’air du réservoir de carbu-
rant bouchée
• Carburant détérioré ou encrassé
• Durite d’alimentation bouchée ou endom-
magée
2. Pompe à carburant
• Pompe à carburant défectueuse3. Boîtier d’injection
• Carburant détérioré ou encrassé
• Air aspiré à l’intérieur
Circuit électrique
1. Bougie
• Ecartement des électrodes incorrect
• Plage de chaleur de bougie incorrecte
• Bougie encrassée
• Electrode usée ou endommagée
• Isolant usé ou endommagé
2. Bobine d’allumage
• Corps de la bobine d’allumage fissuré ou
brisé
• Enroulements primaires ou secondaires
coupés ou court-circuités
3. Système d’allumage
• Boîtier de commande électronique dé-
fectueux.
• Capteur de position du vilebrequin dé-
fectueux
• Clavette demi-lune de rotor d’alternateur bri-
sée
4. Contacteurs et câblage
• Boîtier de commande électronique dé-
fectueux.
• Coupe-circuit du moteur défectueux
• Câblage coupé ou court-circuité
• Contacteur de point mort défectueux
• Circuit mis à la masse incorrectement
• Branchements lâches
FAS1SL1352REGIME DE RALENTI INCORRECT
Moteur
1. Cylindre et culasse
• Jeu de soupape incorrect
• Composants de la commande des soup-
apes endommagés
2. Filtre à air
• Elément du filtre à air bouché
Système d’alimentation en carburant
1. Boîtier d’injection
• Raccord du boîtier d’injection endommagé
ou lâche
• Boîtiers d’injection synchronisés incorrecte-
ment
• Garde de câble des gaz incorrecte
• Boîtier d’injection noyé

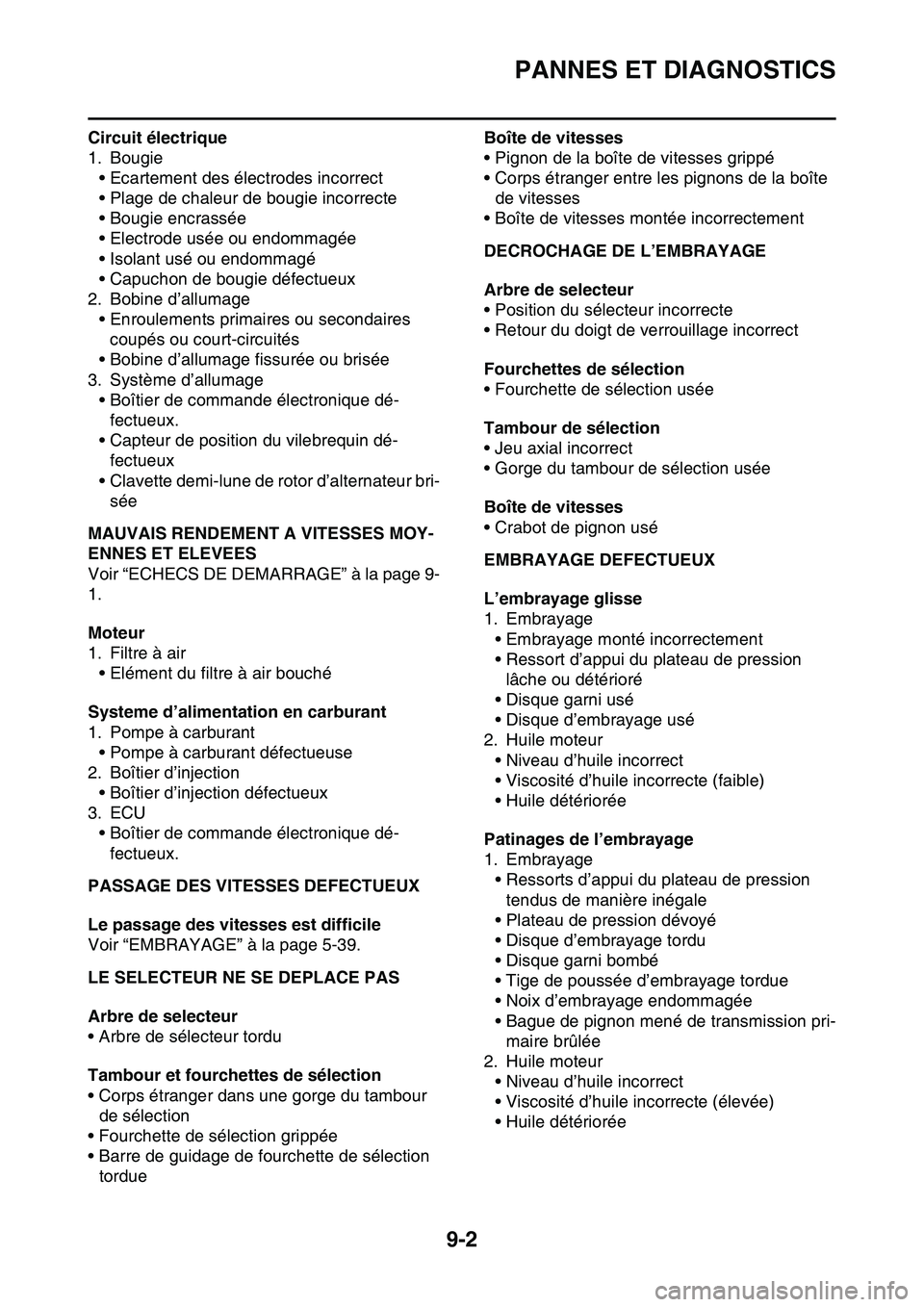

PANNES ET DIAGNOSTICS
9-2
Circuit électrique
1. Bougie
• Ecartement des électrodes incorrect
• Plage de chaleur de bougie incorrecte
• Bougie encrassée
• Electrode usée ou endommagée
• Isolant usé ou endommagé
• Capuchon de bougie défectueux
2. Bobine d’allumage
• Enroulements primaires ou secondaires
coupés ou court-circuités
• Bobine d’allumage fissurée ou brisée
3. Système d’allumage
• Boîtier de commande électronique dé-
fectueux.
• Capteur de position du vilebrequin dé-
fectueux
• Clavette demi-lune de rotor d’alternateur bri-
sée
FAS1SL1353MAUVAIS RENDEMENT A VITESSES MOY-
ENNES ET ELEVEES
Voir “ECHECS DE DEMARRAGE” à la page 9-
1.
Moteur
1. Filtre à air
• Elément du filtre à air bouché
Systeme d’alimentation en carburant
1. Pompe à carburant
• Pompe à carburant défectueuse
2. Boîtier d’injection
• Boîtier d’injection défectueux
3. ECU
• Boîtier de commande électronique dé-
fectueux.
FAS1SL1354PASSAGE DES VITESSES DEFECTUEUX
Le passage des vitesses est difficile
Voir “EMBRAYAGE” à la page 5-39.
FAS1SL1355LE SELECTEUR NE SE DEPLACE PAS
Arbre de selecteur
• Arbre de sélecteur tordu
Tambour et fourchettes de sélection
• Corps étranger dans une gorge du tambour
de sélection
• Fourchette de sélection grippée
• Barre de guidage de fourchette de sélection
tordueBoîte de vitesses
• Pignon de la boîte de vitesses grippé
• Corps étranger entre les pignons de la boîte
de vitesses
• Boîte de vitesses montée incorrectement
FAS1SL1356DECROCHAGE DE L’EMBRAYAGE
Arbre de selecteur
• Position du sélecteur incorrecte
• Retour du doigt de verrouillage incorrect
Fourchettes de sélection
• Fourchette de sélection usée
Tambour de sélection
• Jeu axial incorrect
• Gorge du tambour de sélection usée
Boîte de vitesses
• Crabot de pignon usé
FAS1SL1357EMBRAYAGE DEFECTUEUX
L’embrayage glisse
1. Embrayage
• Embrayage monté incorrectement
• Ressort d’appui du plateau de pression
lâche ou détérioré
• Disque garni usé
• Disque d’embrayage usé
2. Huile moteur
• Niveau d’huile incorrect
• Viscosité d’huile incorrecte (faible)
• Huile détériorée
Patinages de l’embrayage
1. Embrayage
• Ressorts d’appui du plateau de pression
tendus de manière inégale
• Plateau de pression dévoyé
• Disque d’embrayage tordu
• Disque garni bombé
• Tige de poussée d’embrayage tordue
• Noix d’embrayage endommagée
• Bague de pignon mené de transmission pri-
maire brûlée
2. Huile moteur
• Niveau d’huile incorrect
• Viscosité d’huile incorrecte (élevée)
• Huile détériorée
FAS1SL1358

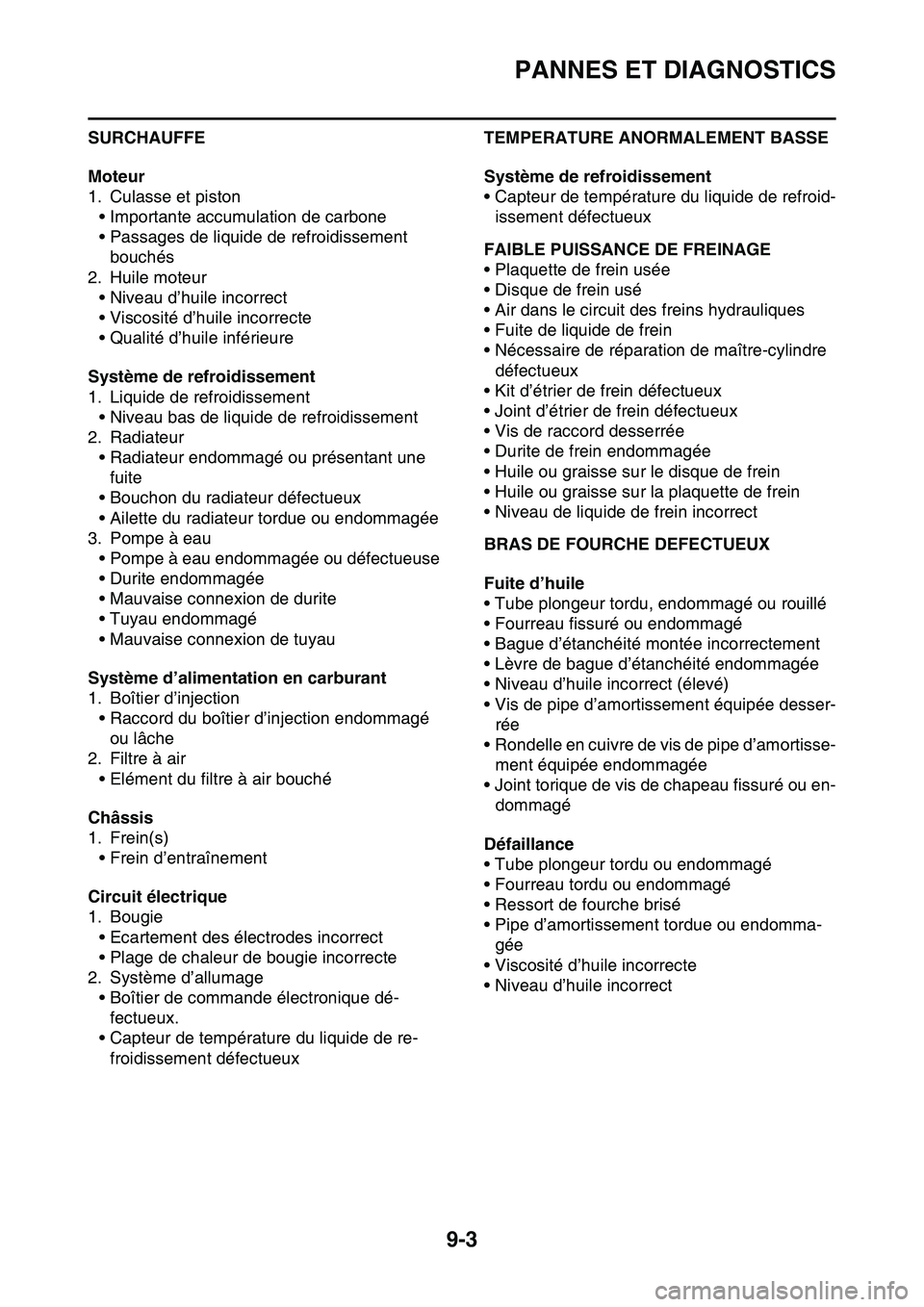

PANNES ET DIAGNOSTICS
9-3
SURCHAUFFE
Moteur
1. Culasse et piston
• Importante accumulation de carbone
• Passages de liquide de refroidissement
bouchés
2. Huile moteur
• Niveau d’huile incorrect
• Viscosité d’huile incorrecte
• Qualité d’huile inférieure
Système de refroidissement
1. Liquide de refroidissement
• Niveau bas de liquide de refroidissement
2. Radiateur
• Radiateur endommagé ou présentant une
fuite
• Bouchon du radiateur défectueux
• Ailette du radiateur tordue ou endommagée
3. Pompe à eau
• Pompe à eau endommagée ou défectueuse
• Durite endommagée
• Mauvaise connexion de durite
• Tuyau endommagé
• Mauvaise connexion de tuyau
Système d’alimentation en carburant
1. Boîtier d’injection
• Raccord du boîtier d’injection endommagé
ou lâche
2. Filtre à air
• Elément du filtre à air bouché
Châssis
1. Frein(s)
• Frein d’entraînement
Circuit électrique
1. Bougie
• Ecartement des électrodes incorrect
• Plage de chaleur de bougie incorrecte
2. Système d’allumage
• Boîtier de commande électronique dé-
fectueux.
• Capteur de température du liquide de re-
froidissement défectueux
FAS1SL1359
TEMPERATURE ANORMALEMENT BASSE
Système de refroidissement
• Capteur de température du liquide de refroid-
issement défectueux
FAS1SL1360FAIBLE PUISSANCE DE FREINAGE
• Plaquette de frein usée
• Disque de frein usé
• Air dans le circuit des freins hydrauliques
• Fuite de liquide de frein
• Nécessaire de réparation de maître-cylindre
défectueux
• Kit d’étrier de frein défectueux
• Joint d’étrier de frein défectueux
• Vis de raccord desserrée
• Durite de frein endommagée
• Huile ou graisse sur le disque de frein
• Huile ou graisse sur la plaquette de frein
• Niveau de liquide de frein incorrect
FAS1SL1361BRAS DE FOURCHE DEFECTUEUX
Fuite d’huile
• Tube plongeur tordu, endommagé ou rouillé
• Fourreau fissuré ou endommagé
• Bague d’étanchéité montée incorrectement
• Lèvre de bague d’étanchéité endommagée
• Niveau d’huile incorrect (élevé)
• Vis de pipe d’amortissement équipée desser-
rée
• Rondelle en cuivre de vis de pipe d’amortisse-
ment équipée endommagée
• Joint torique de vis de chapeau fissuré ou en-
dommagé
Défaillance
• Tube plongeur tordu ou endommagé
• Fourreau tordu ou endommagé
• Ressort de fourche brisé
• Pipe d’amortissement tordue ou endomma-
gée
• Viscosité d’huile incorrecte
• Niveau d’huile incorrect
FAS1SL1362
