COUPLE DE SERRAGE

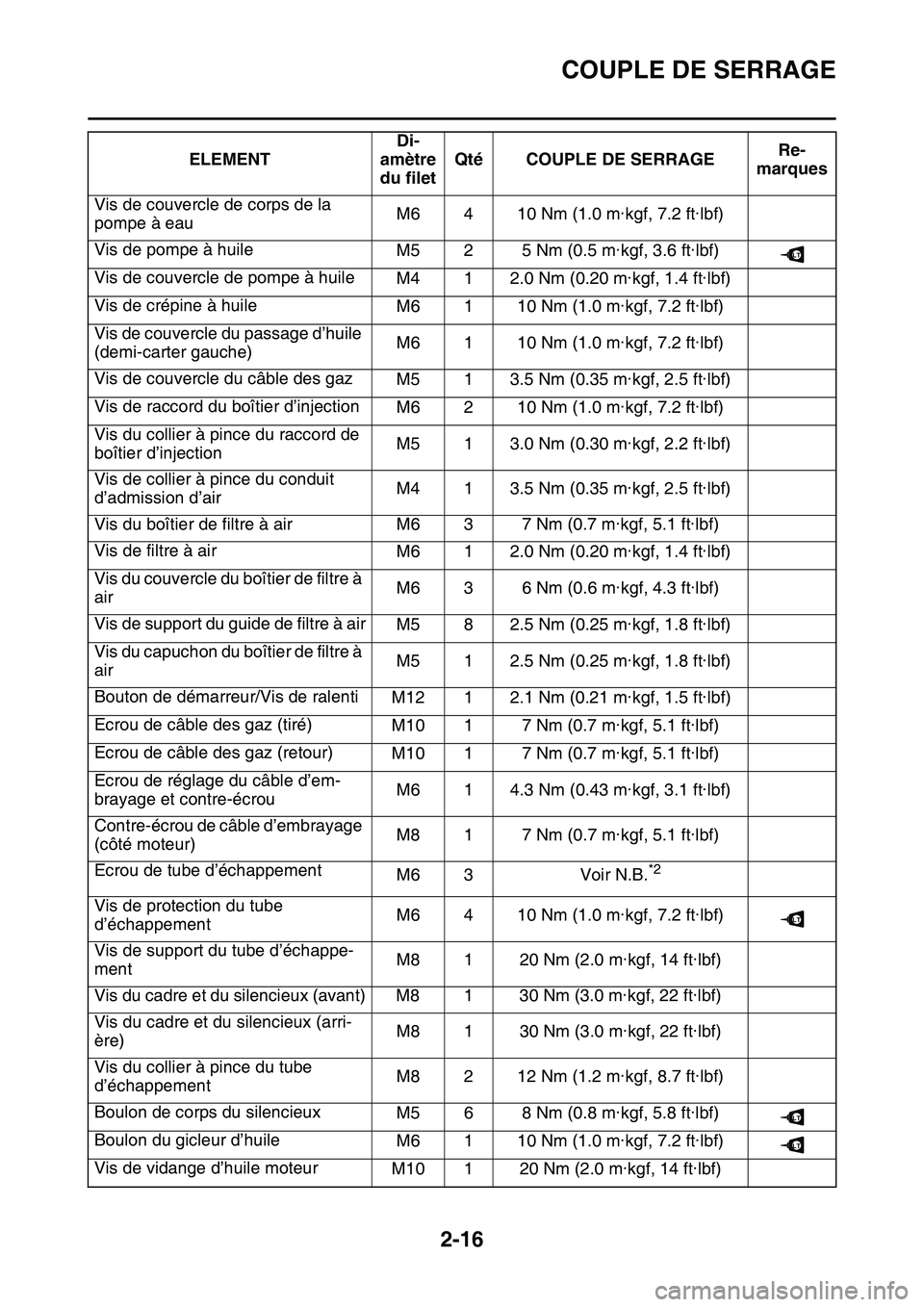

2-16
Vis de couvercle de corps de la
pompe à eauM6 4 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de pompe à huile M5 2 5 Nm (0.5 m·kgf, 3.6 ft·lbf)
Vis de couvercle de pompe à huile M4 1 2.0 Nm (0.20 m·kgf, 1.4 ft·lbf)
Vis de crépine à huile M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de couvercle du passage d’huile
(demi-carter gauche) M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de couvercle du câble des gaz M5 1 3.5 Nm (0.35 m·kgf, 2.5 ft·lbf)
Vis de raccord du boîtier d’injection M6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis du collier à pince du raccord de
boîtier d’injection M5 1 3.0 Nm (0.30 m·kgf, 2.2 ft·lbf)
Vis de collier à pince du conduit
d’admission d’air M4 1 3.5 Nm (0.35 m·kgf, 2.5 ft·lbf)
Vis du boîtier de filtre à air M6 3 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de filtre à air M6 1 2.0 Nm (0.20 m·kgf, 1.4 ft·lbf)
Vis du couvercle du boîtier de filtre à
air M6 3 6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Vis de support du guide de filtre à air M5 8 2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
Vis du capuchon du boîtier de filtre à
air M5 1 2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
Bouton de démarreur/Vis de ralenti M12 1 2.1 Nm (0.21 m·kgf, 1.5 ft·lbf)
Ecrou de câble des gaz (tiré) M10 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Ecrou de câble des gaz (retour) M10 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Ecrou de réglage du câble d’em-
brayage et contre-écrou M6 1 4.3 Nm (0.43 m·kgf, 3.1 ft·lbf)
Contre-écrou de câble d’embrayage
(côté moteur) M8 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Ecrou de tube d’échappement M6 3Voir N.B.
*2
Vis de protection du tube
d’échappement M6 4 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de support du tube d’échappe-
ment M8 1 20 Nm (2.0 m·kgf, 14 ft·lbf)
Vis du cadre et du silencieux (avant) M8 1 30 Nm (3.0 m·kgf, 22 ft·lbf)
Vis du cadre et du silencieux (arri-
ère) M8 1 30 Nm (3.0 m·kgf, 22 ft·lbf)
Vis du collier à pince du tube
d’échappement M8 2 12 Nm (1.2 m·kgf, 8.7 ft·lbf)
Boulon de corps du silencieux M5 6 8 Nm (0.8 m·kgf, 5.8 ft·lbf)
Boulon du gicleur d’huile M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de vidange d’huile moteur M10 1 20 Nm (2.0 m·kgf, 14 ft·lbf)
ELEMENT
Di-
amètre
du filet Qté COUPLE DE SERRAGE
Re-
marques
LT
LT
LT
LT

COUPLE DE SERRAGE

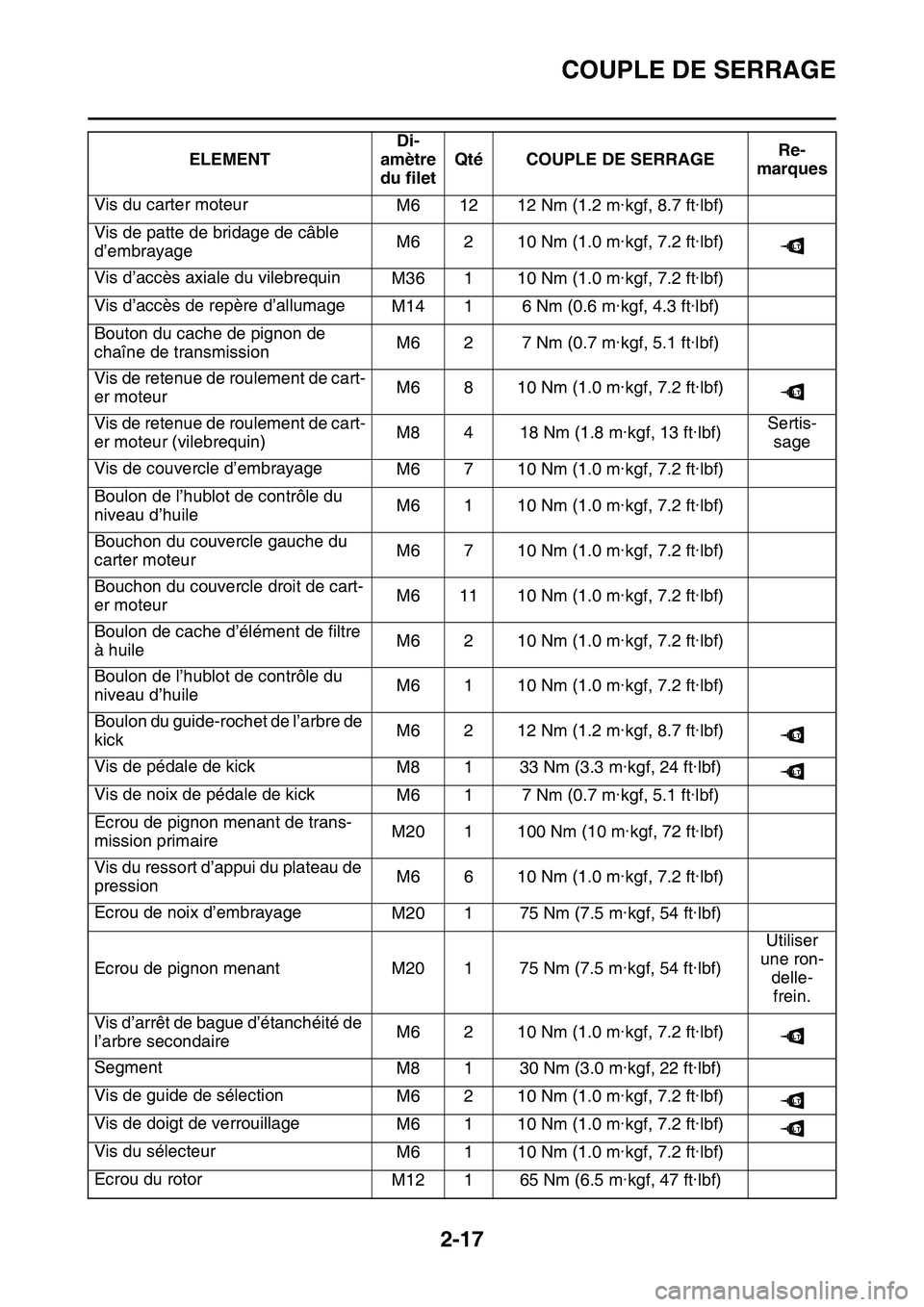

2-17
Vis du carter moteur
M6 12 12 Nm (1.2 m·kgf, 8.7 ft·lbf)
Vis de patte de bridage de câble
d’embrayageM6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis d’accès axiale du vilebrequin
M36 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis d’accès de repère d’allumage
M14 1 6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Bouton du cache de pignon de
chaîne de transmissionM6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de retenue de roulement de cart-
er moteurM6 8 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de retenue de roulement de cart-
er moteur (vilebrequin)M8 4 18 Nm (1.8 m·kgf, 13 ft·lbf)Sertis-
sage
Vis de couvercle d’embrayage
M6 7 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon de l’hublot de contrôle du
niveau d’huileM6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Bouchon du couvercle gauche du
carter moteurM6 7 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Bouchon du couvercle droit de cart-
er moteurM6 11 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon de cache d’élément de filtre
à huileM6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon de l’hublot de contrôle du
niveau d’huileM6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon du guide-rochet de l’arbre de
kickM6 2 12 Nm (1.2 m·kgf, 8.7 ft·lbf)
Vis de pédale de kick
M8 1 33 Nm (3.3 m·kgf, 24 ft·lbf)
Vis de noix de pédale de kick
M6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Ecrou de pignon menant de trans-
mission primaireM20 1 100 Nm (10 m·kgf, 72 ft·lbf)
Vis du ressort d’appui du plateau de
pressionM6 6 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Ecrou de noix d’embrayage
M20 1 75 Nm (7.5 m·kgf, 54 ft·lbf)
Ecrou de pignon menant M20 1 75 Nm (7.5 m·kgf, 54 ft·lbf)Utiliser
une ron-
delle-
frein.
Vis d’arrêt de bague d’étanchéité de
l’arbre secondaireM6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Segment
M8 1 30 Nm (3.0 m·kgf, 22 ft·lbf)
Vis de guide de sélection
M6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de doigt de verrouillage
M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis du sélecteur
M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Ecrou du rotor
M12 1 65 Nm (6.5 m·kgf, 47 ft·lbf) ELEMENTDi-
amètre
du filetQté COUPLE DE SERRAGERe-
marques
LT
LT
LT
LT
LT
LT
LT

COUPLE DE SERRAGE

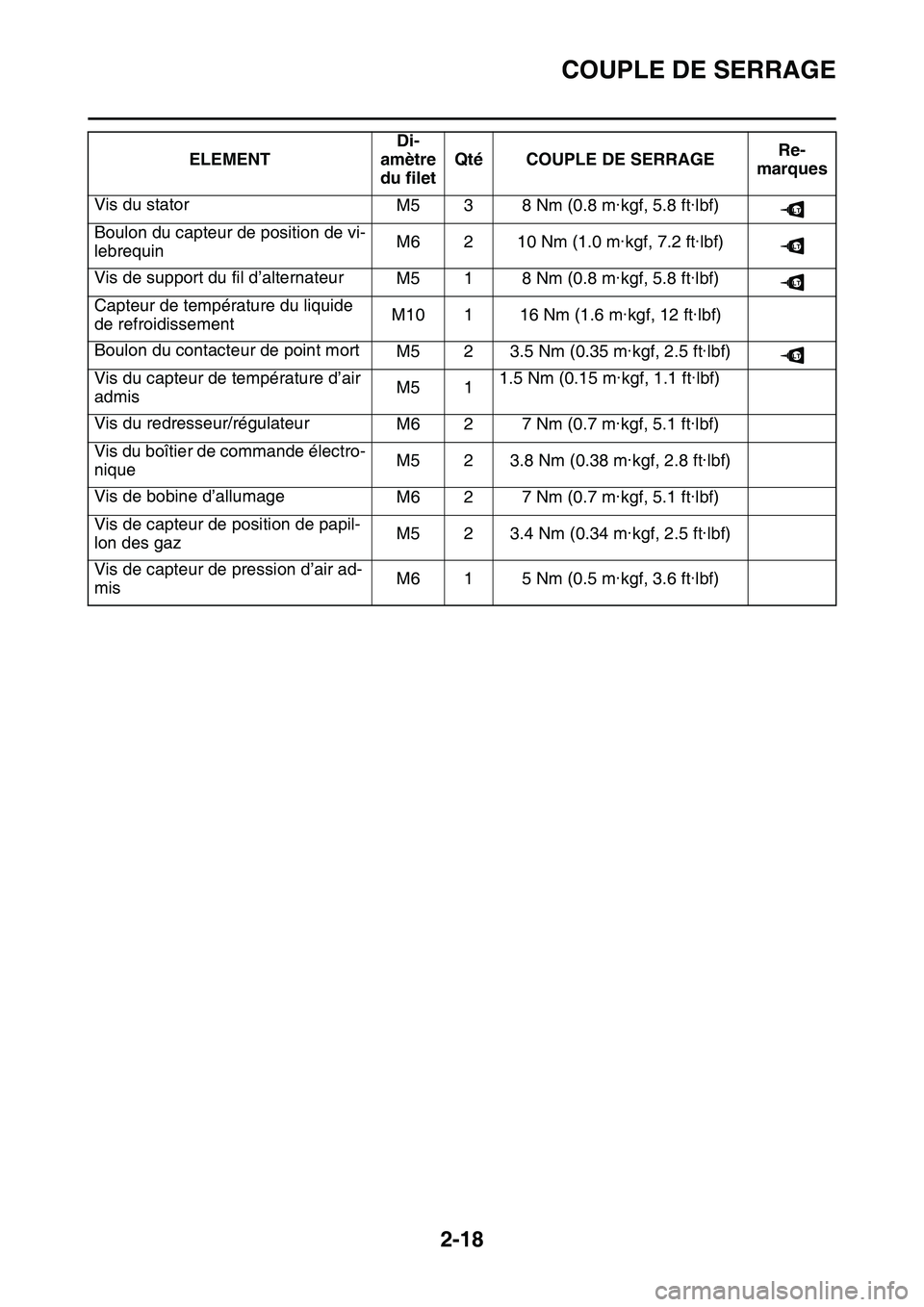

2-18
Vis du stator
M5 3 8 Nm (0.8 m·kgf, 5.8 ft·lbf)
Boulon du capteur de position de vi-
lebrequinM6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de support du fil d’alternateur
M5 1 8 Nm (0.8 m·kgf, 5.8 ft·lbf)
Capteur de température du liquide
de refroidissementM10 1 16 Nm (1.6 m·kgf, 12 ft·lbf)
Boulon du contacteur de point mort
M5 2 3.5 Nm (0.35 m·kgf, 2.5 ft·lbf)
Vis du capteur de température d’air
admisM5 11.5 Nm (0.15 m·kgf, 1.1 ft·lbf)
Vis du redresseur/régulateur
M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis du boîtier de commande électro-
niqueM5 2 3.8 Nm (0.38 m·kgf, 2.8 ft·lbf)
Vis de bobine d’allumage
M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de capteur de position de papil-
lon des gazM5 2 3.4 Nm (0.34 m·kgf, 2.5 ft·lbf)
Vis de capteur de pression d’air ad-
misM6 1 5 Nm (0.5 m·kgf, 3.6 ft·lbf) ELEMENTDi-
amètre
du filetQté COUPLE DE SERRAGERe-
marquesLT
LT
LT
LT

COUPLE DE SERRAGE
2-19
N.B.
*1: Serrer tout d’abord les vis de culasse à 30 Nm (3.0 m·kgf, 22 ft·lbf) dans l’ordre de serrage cor-
rect, puis les déposer. Resserrer les vis de culasse à 20 Nm (2.0 m·kgf, 14 ft·lbf) dans l’ordre de ser-
rage approprié, puis serrer davantage les vis de culasse de manière à atteindre l’angle spécifié de
150° dans l’ordre de serrage approprié.
N.B.
Serrer d’abord temporairement les écrous à 7 Nm (0.7 m·kgf, 5.1 ft·lbf). Les resserrer ensuite à 10
Nm (1.0 m·kgf, 7.2 ft·lbf).
FAS1SL1058
1
42
3 x4FWD

COUPLE DE SERRAGE

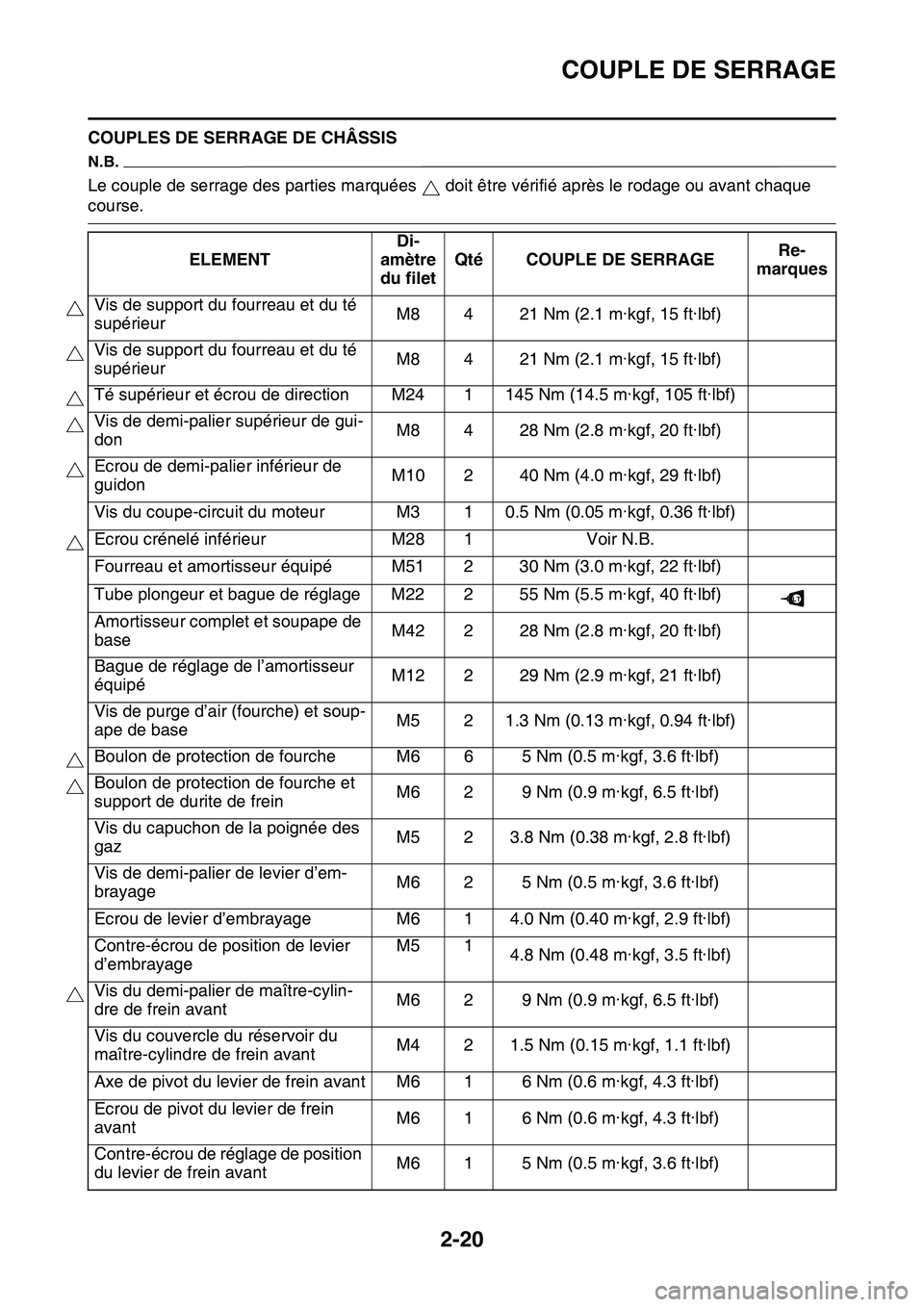

2-20
COUPLES DE SERRAGE DE CHÂSSIS
N.B.
Le couple de serrage des parties marquées doit être vérifié après le rodage ou avant chaque
course.
ELEMENTDi-
amètre
du filetQté COUPLE DE SERRAGERe-
marques
Vis de support du fourreau et du té
supérieurM8 4 21 Nm (2.1 m·kgf, 15 ft·lbf)
Vis de support du fourreau et du té
supérieurM8 4 21 Nm (2.1 m·kgf, 15 ft·lbf)
Té supérieur et écrou de direction M24 1 145 Nm (14.5 m·kgf, 105 ft·lbf)
Vis de demi-palier supérieur de gui-
donM8 4 28 Nm (2.8 m·kgf, 20 ft·lbf)
Ecrou de demi-palier inférieur de
guidonM10 2 40 Nm (4.0 m·kgf, 29 ft·lbf)
Vis du coupe-circuit du moteur M3 1 0.5 Nm (0.05 m·kgf, 0.36 ft·lbf)
Ecrou crénelé inférieur M28 1 Voir N.B.
Fourreau et amortisseur équipé M51 2 30 Nm (3.0 m·kgf, 22 ft·lbf)
Tube plongeur et bague de réglage M22 2 55 Nm (5.5 m·kgf, 40 ft·lbf)
Amortisseur complet et soupape de
baseM42 2 28 Nm (2.8 m·kgf, 20 ft·lbf)
Bague de réglage de l’amortisseur
équipéM12 2 29 Nm (2.9 m·kgf, 21 ft·lbf)
Vis de purge d’air (fourche) et soup-
ape de baseM5 2 1.3 Nm (0.13 m·kgf, 0.94 ft·lbf)
Boulon de protection de fourche M6 6 5 Nm (0.5 m·kgf, 3.6 ft·lbf)
Boulon de protection de fourche et
support de durite de freinM6 2 9 Nm (0.9 m·kgf, 6.5 ft·lbf)
Vis du capuchon de la poignée des
gazM5 2 3.8 Nm (0.38 m·kgf, 2.8 ft·lbf)
Vis de demi-palier de levier d’em-
brayageM6 2 5 Nm (0.5 m·kgf, 3.6 ft·lbf)
Ecrou de levier d’embrayage M6 1 4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Contre-écrou de position de levier
d’embrayageM5 1
4.8 Nm (0.48 m·kgf, 3.5 ft·lbf)
Vis du demi-palier de maître-cylin-
dre de frein avantM6 2 9 Nm (0.9 m·kgf, 6.5 ft·lbf)
Vis du couvercle du réservoir du
maître-cylindre de frein avantM4 2 1.5 Nm (0.15 m·kgf, 1.1 ft·lbf)
Axe de pivot du levier de frein avant M6 1 6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Ecrou de pivot du levier de frein
avantM6 1 6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Contre-écrou de réglage de position
du levier de frein avantM6 1 5 Nm (0.5 m·kgf, 3.6 ft·lbf)
LT

COUPLE DE SERRAGE

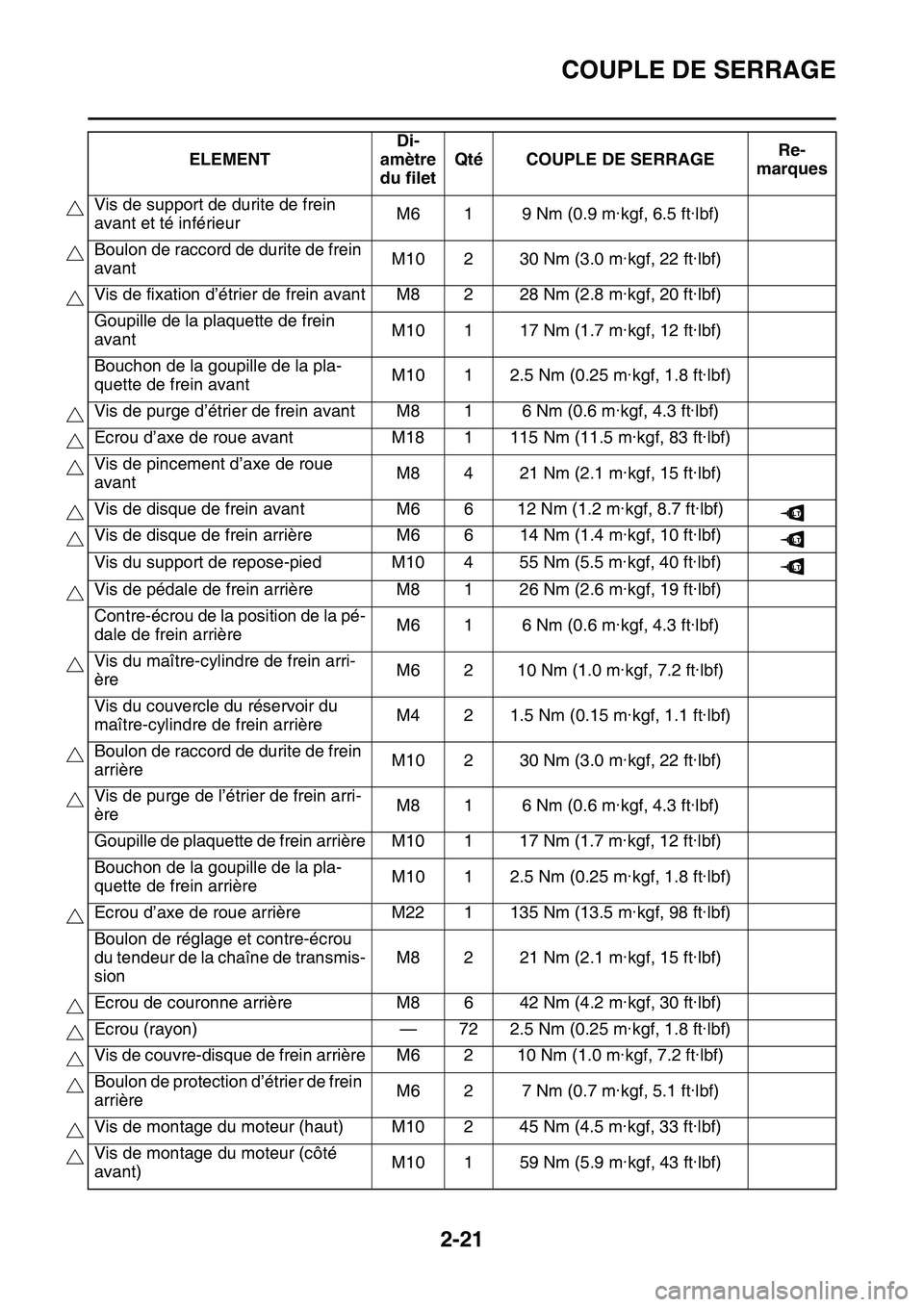

2-21
Vis de support de durite de frein
avant et té inférieurM6 1 9 Nm (0.9 m·kgf, 6.5 ft·lbf)
Boulon de raccord de durite de frein
avant M10 2 30 Nm (3.0 m·kgf, 22 ft·lbf)
Vis de fixation d’étrier de frein av ant M8 2 28 Nm (2.8 m·kgf, 20 ft·lbf)
Goupille de la plaquette de frein
avant M10 1 17 Nm (1.7 m·kgf, 12 ft·lbf)
Bouchon de la goupille de la pla-
quette de frein avant M10 1 2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
Vis de purge d’étrier de frein avant M8 1 6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Ecrou d’axe de roue avant M18 1 115 Nm (11.5 m·kgf, 83 ft·lbf)
Vis de pincement d’axe de roue
avant M8 4 21 Nm (2.1 m·kgf, 15 ft·lbf)
Vis de disque de frein avant M6 6 12 Nm (1.2 m·kgf, 8.7 ft·lbf)
Vis de disque de frein arrière M6 6 14 Nm (1.4 m·kgf, 10 ft·lbf)
Vis du support de repose-pied M10 4 55 Nm (5.5 m·kgf, 40 ft·lbf)
Vis de pédale de frein arrière M8 1 26 Nm (2.6 m·kgf, 19 ft·lbf)
Contre-écrou de la position de la pé-
dale de frein arrière M6 1 6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Vis du maître-cylindre de frein arri-
ère M6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis du couvercle du réservoir du
maître-cylindre de frein arrière M4 2 1.5 Nm (0.15 m·kgf, 1.1 ft·lbf)
Boulon de raccord de durite de frein
arrière M10 2 30 Nm (3.0 m·kgf, 22 ft·lbf)
Vis de purge de l’étrier de frein arri-
ère M8 1 6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Goupille de plaquette de frein arrière M10 1 17 Nm (1.7 m·kgf, 12 ft·lbf)
Bouchon de la goupille de la pla-
quette de frein arrière M10 1 2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
Ecrou d’axe de roue arrière M22 1 135 Nm (13.5 m·kgf, 98 ft·lbf)
Boulon de réglage et contre-écrou
du tendeur de la chaîne de transmis-
sion M8 2 21 Nm (2.1 m·kgf, 15 ft·lbf)
Ecrou de couronne arrière M8 6 42 Nm (4.2 m·kgf, 30 ft·lbf)
Ecrou (rayon) — 72 2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
Vis de couvre-disque de frein arrière M6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon de protection d’étrier de frein
arrière M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de montage du moteur (haut) M10 2 45 Nm (4.5 m·kgf, 33 ft·lbf)
Vis de montage du moteur (côté
avant) M10 1 59 Nm (5.9 m·kgf, 43 ft·lbf)
ELEMENT
Di-
amètre
du filet Qté COUPLE DE SERRAGE
Re-
marques
LT
LT
LT

COUPLE DE SERRAGE

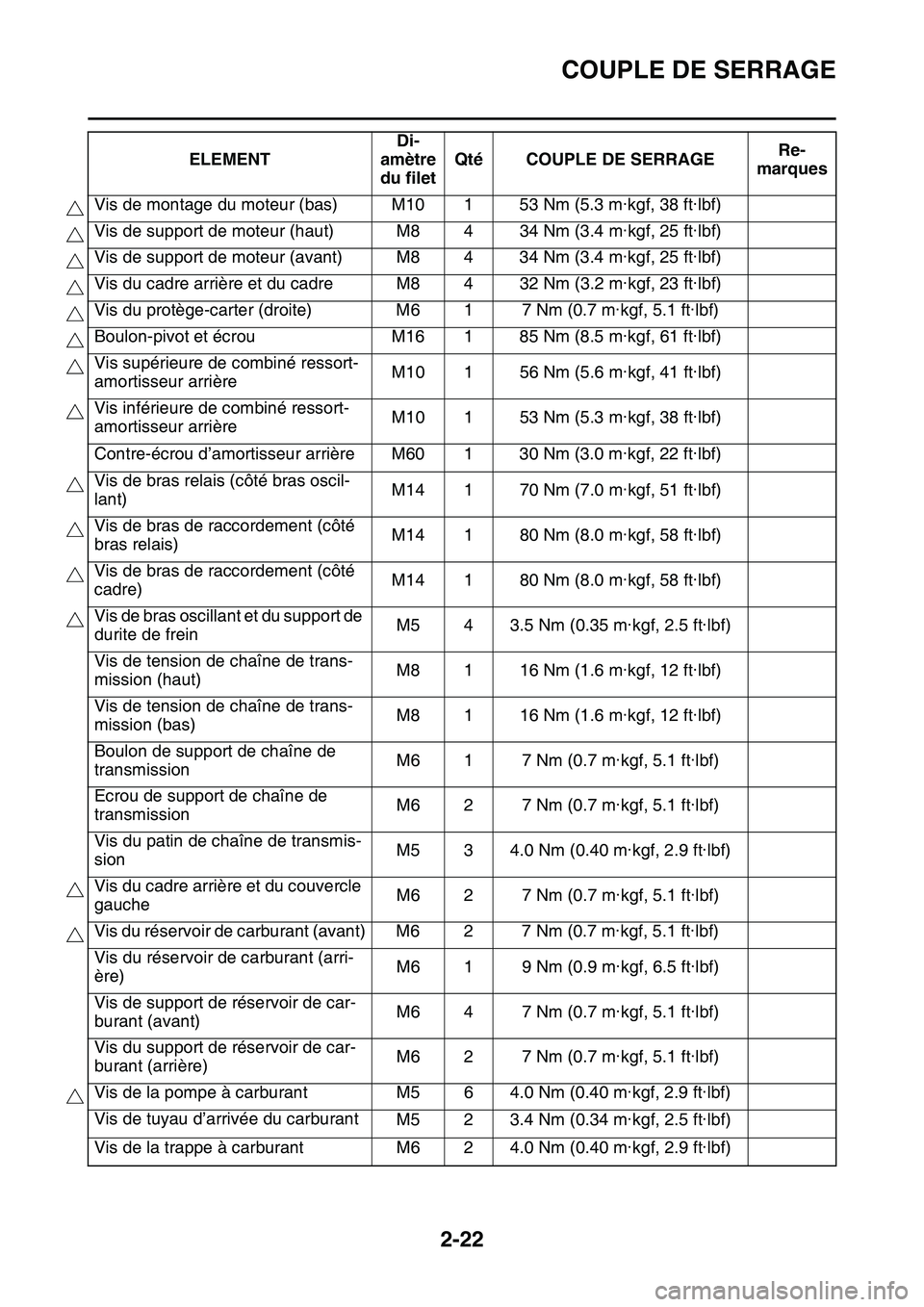

2-22
Vis de montage du moteur (bas) M10 1 53 Nm (5.3 m·kgf, 38 ft·lbf)
Vis de support de moteur (haut) M8 4 34 Nm (3.4 m·kgf, 25 ft·lbf)
Vis de support de moteur (avant) M8 4 34 Nm (3.4 m·kgf, 25 ft·lbf)
Vis du cadre arrière et du cadre M8 4 32 Nm (3.2 m·kgf, 23 ft·lbf)
Vis du protège-carter (droite) M6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Boulon-pivot et écrou M16 1 85 Nm (8.5 m·kgf, 61 ft·lbf)
Vis supérieure de combiné ressort-
amortisseur arrièreM10 1 56 Nm (5.6 m·kgf, 41 ft·lbf)
Vis inférieure de combiné ressort-
amortisseur arrièreM10 1 53 Nm (5.3 m·kgf, 38 ft·lbf)
Contre-écrou d’amortisseur arrière M60 1 30 Nm (3.0 m·kgf, 22 ft·lbf)
Vis de bras relais (côté bras oscil-
lant)M14 1 70 Nm (7.0 m·kgf, 51 ft·lbf)
Vis de bras de raccordement (côté
bras relais)M14 1 80 Nm (8.0 m·kgf, 58 ft·lbf)
Vis de bras de raccordement (côté
cadre)M14 1 80 Nm (8.0 m·kgf, 58 ft·lbf)
Vis de bras oscillant et du support de
durite de freinM5 4 3.5 Nm (0.35 m·kgf, 2.5 ft·lbf)
Vis de tension de chaîne de trans-
mission (haut)M8 1 16 Nm (1.6 m·kgf, 12 ft·lbf)
Vis de tension de chaîne de trans-
mission (bas)M8 1 16 Nm (1.6 m·kgf, 12 ft·lbf)
Boulon de support de chaîne de
transmissionM6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Ecrou de support de chaîne de
transmissionM6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis du patin de chaîne de transmis-
sionM5 3 4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Vis du cadre arrière et du couvercle
gaucheM6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis du réservoir de carburant (avant) M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis du réservoir de carburant (arri-
ère)M6 1 9 Nm (0.9 m·kgf, 6.5 ft·lbf)
Vis de support de réservoir de car-
burant (avant)M6 4 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis du support de réservoir de car-
burant (arrière)M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de la pompe à carburant M5 6 4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Vis de tuyau d’arrivée du carburant
M5 2 3.4 Nm (0.34 m·kgf, 2.5 ft·lbf)
Vis de la trappe à carburant M6 2 4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)ELEMENTDi-
amètre
du filetQté COUPLE DE SERRAGERe-
marques

COUPLE DE SERRAGE
2-23
N.B.
1. Serrer d’abord l’écrou crénelé inférieur à 38 Nm (3.8 m·kgf, 27 ft·lbf) à l’aide d’une clé à ergots,
puis le desserrer d’un tour.
2. Resserrer l’écrou crénelé inférieur à 7 Nm (0.7 m·kgf, 5.1 ft·lbf).Vis de réservoir de carburant et sup-
port de réglage de la selleM6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Boulon de selle M8 2 22 Nm (2.2 m·kgf, 16 ft·lbf)
Vis de cache latéral gauche M6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de cache latéral droit M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de cadre et de prise d’air M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de réservoir de carburant et de
prise d’airM6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de protection du radiateur et de
prise d’airM6 4 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de garde-boue avant M6 4 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon de garde-boue arrière
(avant)M6 3 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Boulon de garde-boue arrière (arri-
ère)M6 2 16 Nm (1.6 m·kgf, 12 ft·lbf)
Vis de bavette — 2 1.3 Nm (0.13 m·kgf, 0.94 ft·lbf)
Boulon de plaque d’identification M6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)ELEMENTDi-
amètre
du filetQté COUPLE DE SERRAGERe-
marques
