2014 TOYOTA YARIS HYBRID Omistajan Käsikirja (in Finnish)

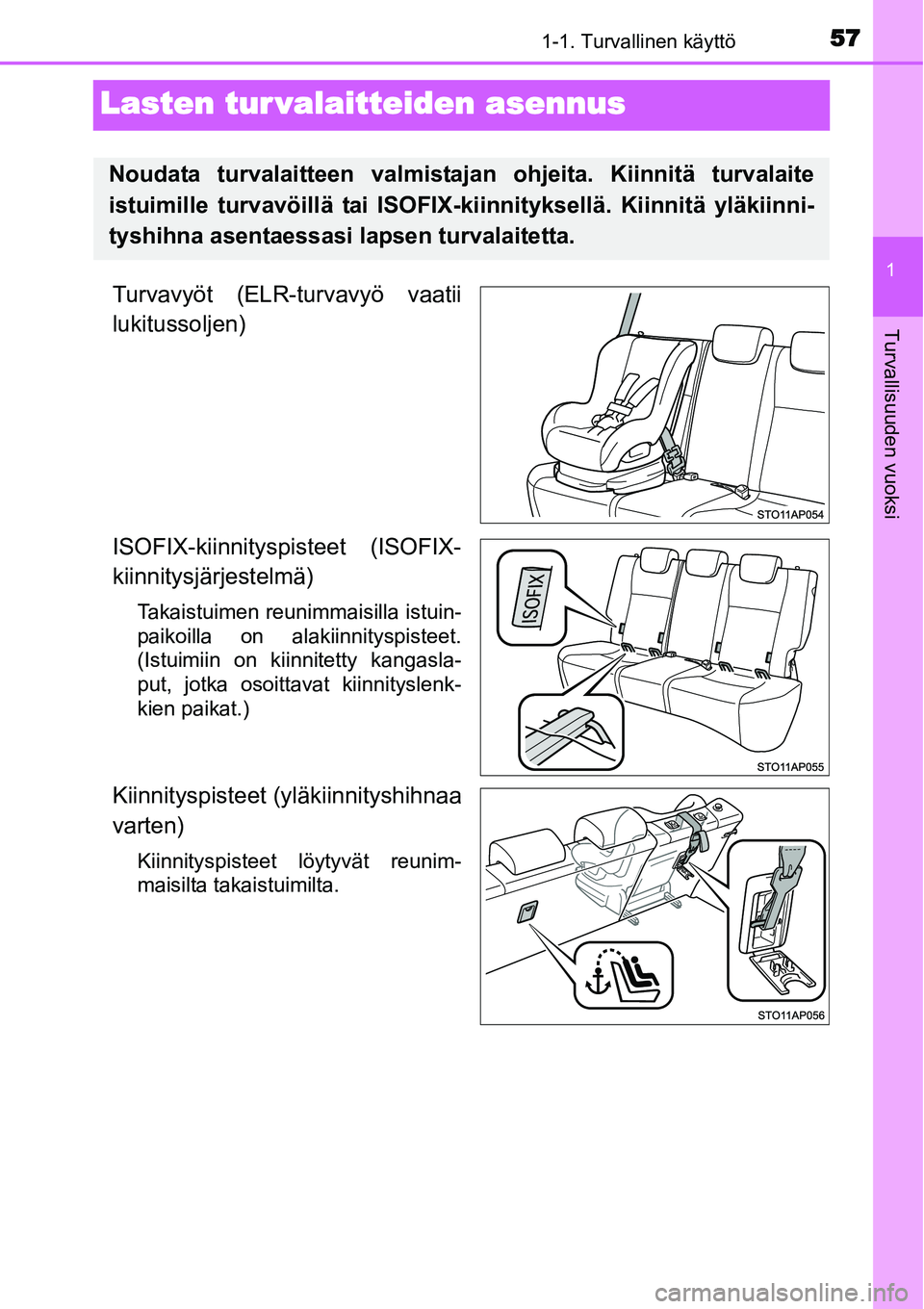

571-1. Turvallinen käyttö
1
Turvallisuuden vuoksi
Lasten tur valaitteiden asennus
Turvavyöt (ELR-turvavyö vaatii
lukitussoljen)
ISOFIX-kiinnityspisteet (ISOFIX-
kiinnitysjärjestelmä)
Takaistuimen reunimmaisilla istuin-
paikoilla on alakiinnityspisteet.
(Istuimiin on kiinnitetty kangasla-
put, jotka osoittavat kiinnityslenk-
kien paikat.)
Kiinnityspisteet (yläkiinnityshihnaa
varten)
Kiinnityspisteet löytyvät reunim-
maisilta takaistuimilta.
Noudata turvalaitteen valmistajan ohjeita. Kiinnitä turvalaite
istuimille turvavöillä tai ISOFIX-kiinnityksellä. Kiinnitä yläkiinni-
tyshihna asentaessasi lapsen turvalaitetta.

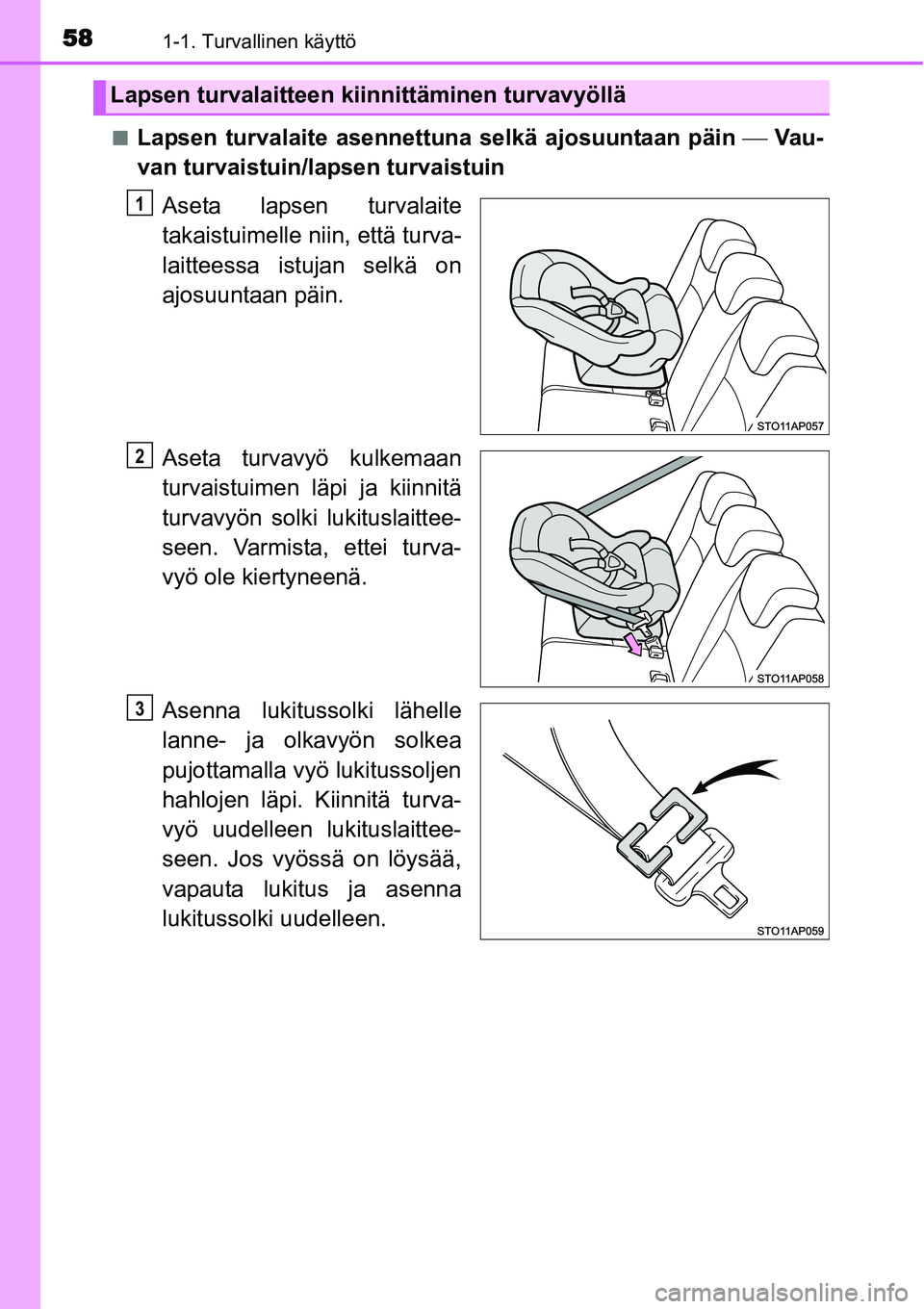

581-1. Turvallinen käyttö
■Lapsen turvalaite asennettuna selkä ajosuuntaan päin ⎯ Va u -
van turvaistuin/lapsen turvaistuin
Aseta lapsen turvalaite
takaistuimelle niin, että turva-
laitteessa istujan selkä on
ajosuuntaan päin.
Aseta turvavyö kulkemaan
turvaistuimen läpi ja kiinnitä
turvavyön solki lukituslaittee-
seen. Varmista, ettei turva-
vyö ole kiertyneenä.
Asenna lukitussolki lähelle
lanne- ja olkavyön solkea
pujottamalla vyö lukitussoljen
hahlojen läpi. Kiinnitä turva-
vyö uudelleen lukituslaittee-
seen. Jos vyössä on löysää,
vapauta lukitus ja asenna
lukitussolki uudelleen.
Lapsen turvalaitteen kiinnittäminen turvavyöllä
1
2
3

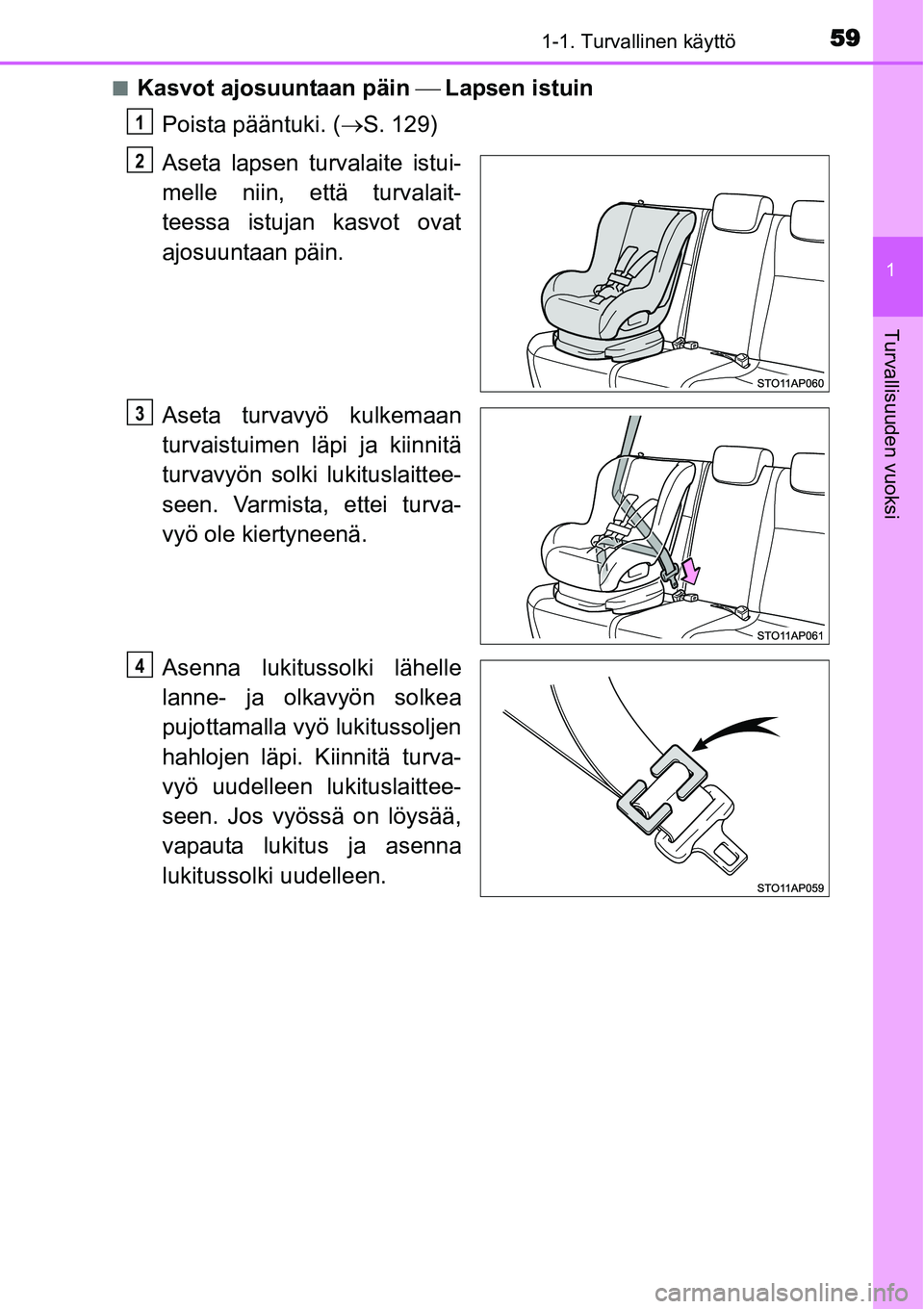

591-1. Turvallinen käyttö
1
Turvallisuuden vuoksi
■Kasvot ajosuuntaan päin ⎯ Lapsen istuin
Poista pääntuki. (→S. 129)
Aseta lapsen turvalaite istui-
melle niin, että turvalait-
teessa istujan kasvot ovat
ajosuuntaan päin.
Aseta turvavyö kulkemaan
turvaistuimen läpi ja kiinnitä
turvavyön solki lukituslaittee-
seen. Varmista, ettei turva-
vyö ole kiertyneenä.
Asenna lukitussolki lähelle
lanne- ja olkavyön solkea
pujottamalla vyö lukitussoljen
hahlojen läpi. Kiinnitä turva-
vyö uudelleen lukituslaittee-
seen. Jos vyössä on löysää,
vapauta lukitus ja asenna
lukitussolki uudelleen.
1
2
3
4

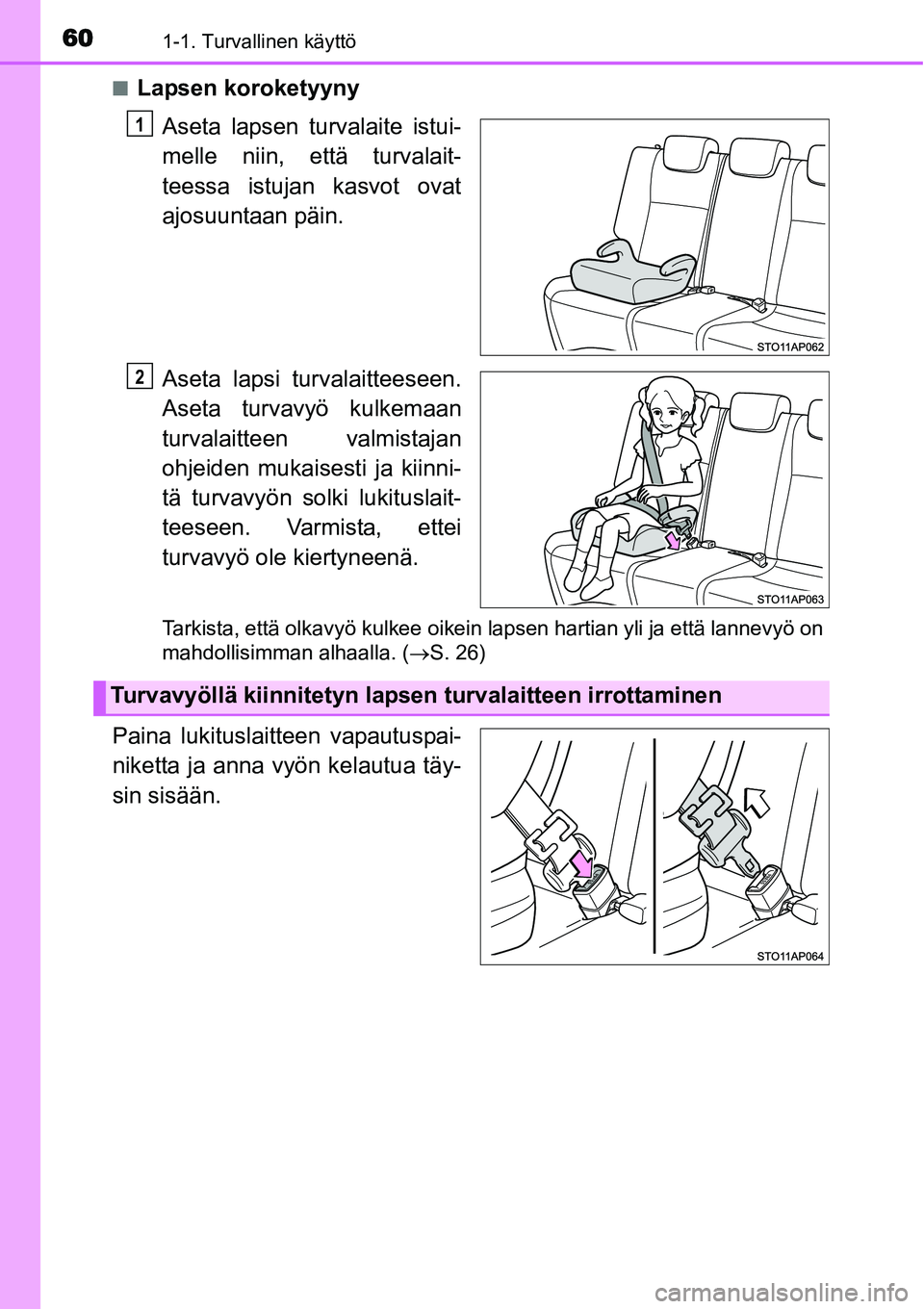

601-1. Turvallinen käyttö
■Lapsen koroketyyny
Aseta lapsen turvalaite istui-
melle niin, että turvalait-
teessa istujan kasvot ovat
ajosuuntaan päin.
Aseta lapsi turvalaitteeseen.
Aseta turvavyö kulkemaan
turvalaitteen valmistajan
ohjeiden mukaisesti ja kiinni-
tä turvavyön solki lukituslait-
teeseen. Varmista, ettei
turvavyö ole kiertyneenä.
Tarkista, että olkavyö kulkee oikein lapsen hartian yli ja että lannevyö on
mahdollisimman alhaalla. (→S. 26)
Paina lukituslaitteen vapautuspai-
niketta ja anna vyön kelautua täy-
sin sisään.
1
2
Turvavyöllä kiinnitetyn lapsen turvalaitteen irrottaminen

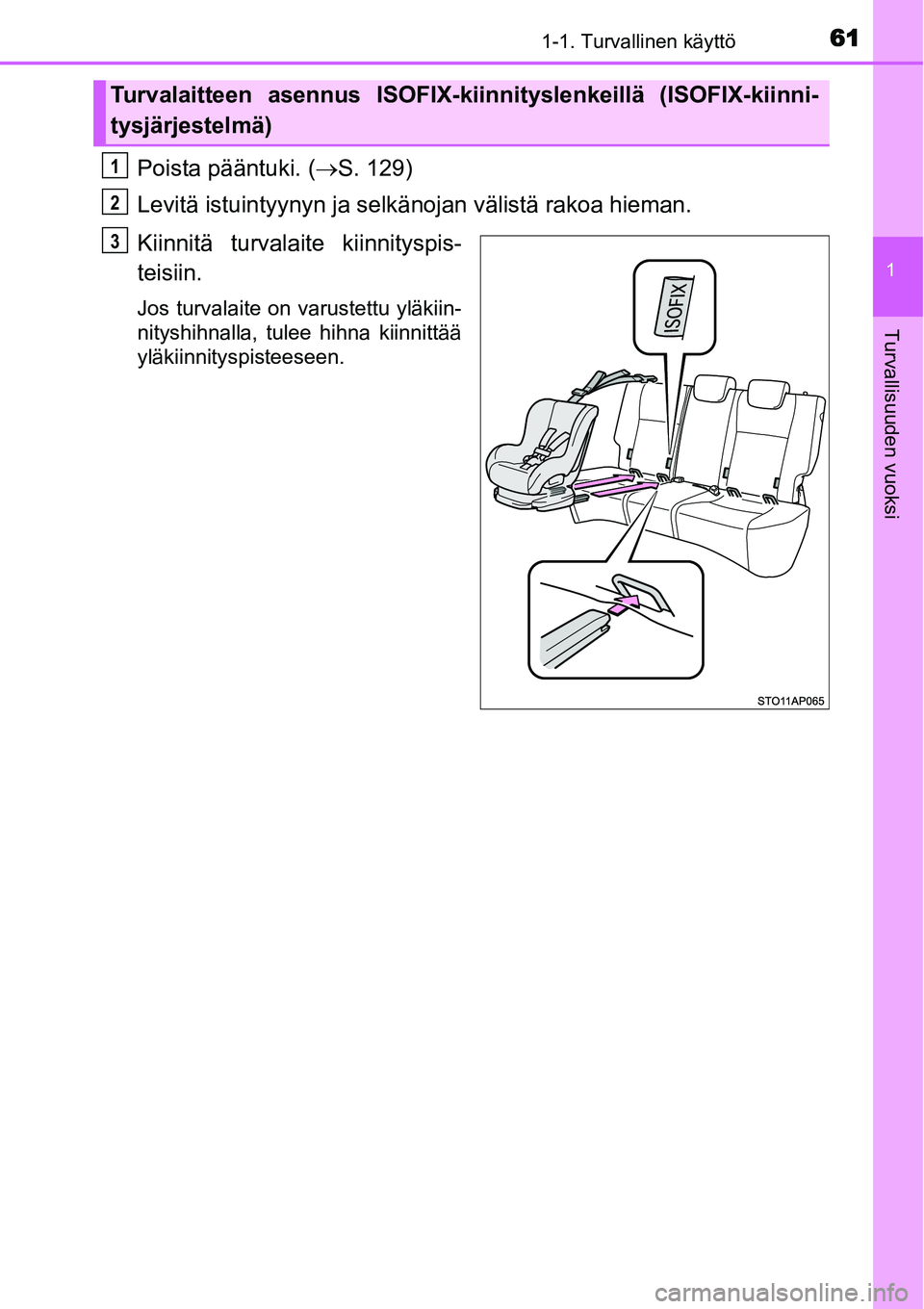

611-1. Turvallinen käyttö
1
Turvallisuuden vuoksi
Poista pääntuki. (→S. 129)
Levitä istuintyynyn ja selkänojan välistä rakoa hieman.
Kiinnitä turvalaite kiinnityspis-
teisiin.
Jos turvalaite on varustettu yläkiin-
nityshihnalla, tulee hihna kiinnittää
yläkiinnityspisteeseen.
Turvalaitteen asennus ISOFIX-kiinnityslenkeillä (ISOFIX-kiinni-
tysjärjestelmä)
1
2
3

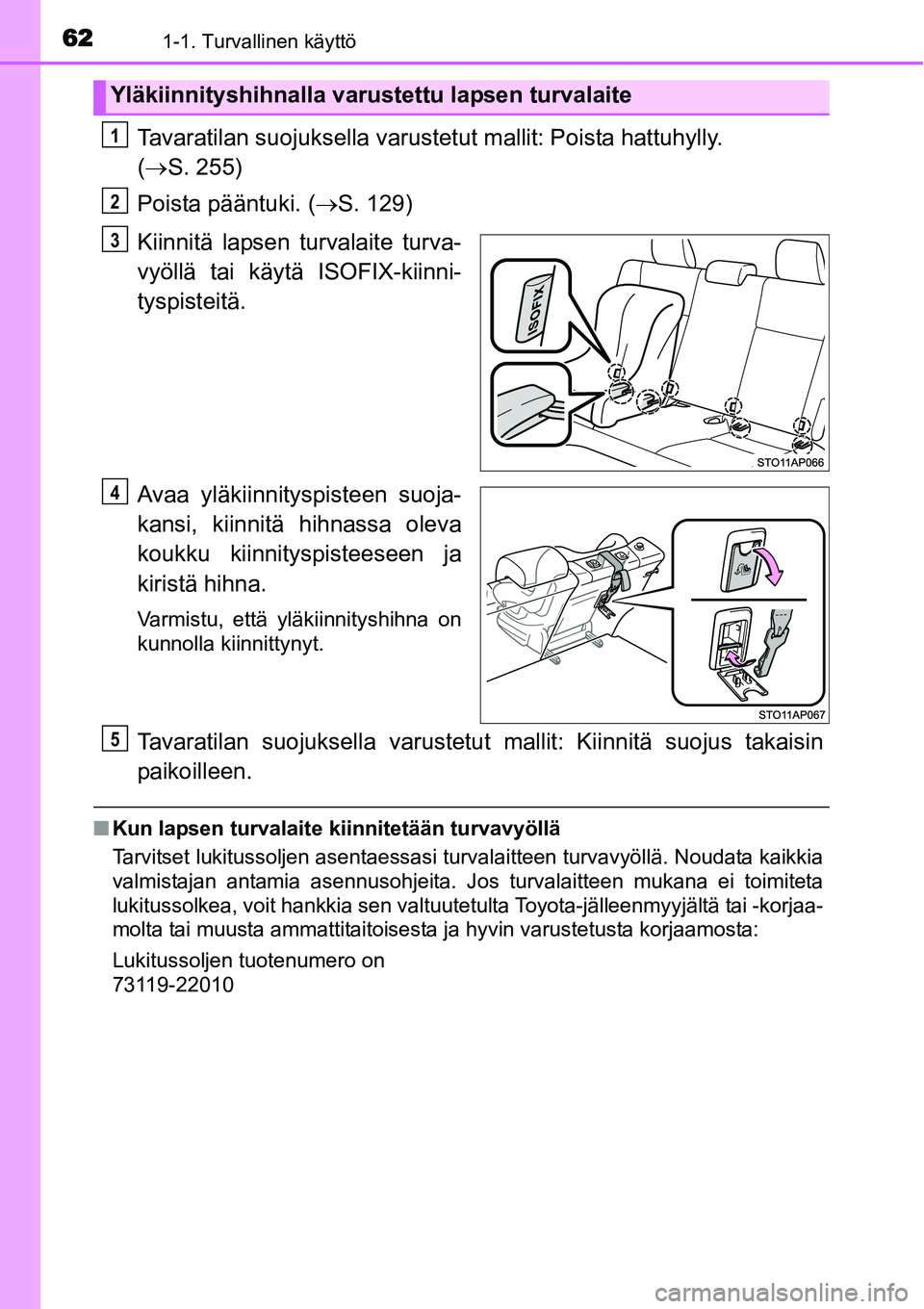

621-1. Turvallinen käyttö
Tavaratilan suojuksella varustetut mallit: Poista hattuhylly.
(→S. 255)
Poista pääntuki. (→S. 129)
Kiinnitä lapsen turvalaite turva-
vyöllä tai käytä ISOFIX-kiinni-
tyspisteitä.
Avaa yläkiinnityspisteen suoja-
kansi, kiinnitä hihnassa oleva
koukku kiinnityspisteeseen ja
kiristä hihna.
Varmistu, että yläkiinnityshihna on
kunnolla kiinnittynyt.
Tavaratilan suojuksella varustetut mallit: Kiinnitä suojus takaisin
paikoilleen.
■Kun lapsen turvalaite kiinnitetään turvavyöllä
Tarvitset lukitussoljen asentaessasi turvalaitteen turvavyöllä. Noudata kaikkia
valmistajan antamia asennusohjeita. Jos turvalaitteen mukana ei toimiteta
lukitussolkea, voit hankkia sen valtuutetulta Toyota-jälleenmyyjältä tai -korjaa-
molta tai muusta ammattitaitoisesta ja hyvin varustetusta korjaamosta:
Lukitussoljen tuotenumero on
73119-22010
Yläkiinnityshihnalla varustettu lapsen turvalaite
1
2
3
4
5

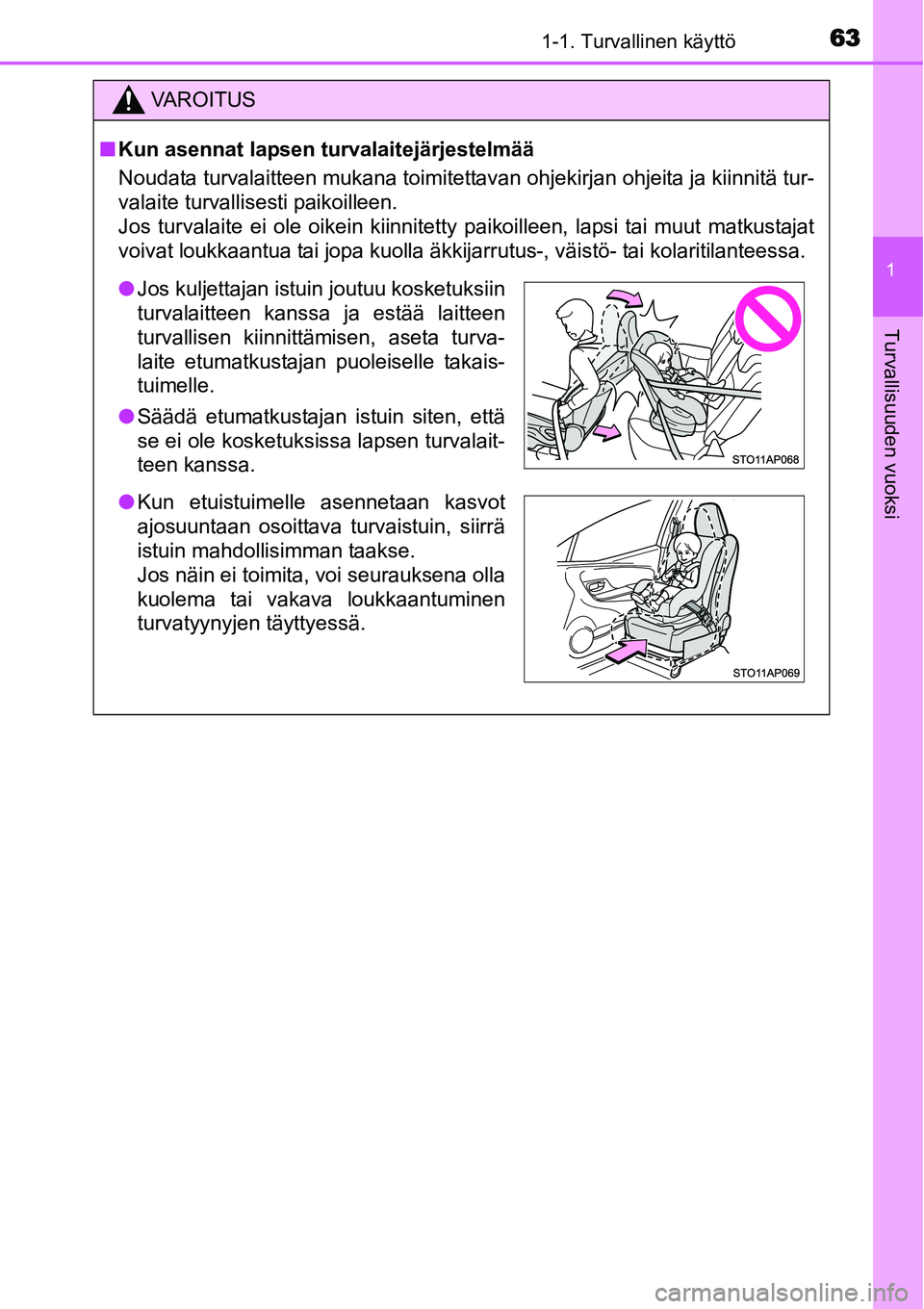

631-1. Turvallinen käyttö
1
Turvallisuuden vuoksi
VAROITUS
■Kun asennat lapsen turvalaitejärjestelmää
Noudata turvalaitteen mukana toimitettavan ohjekirjan ohjeita ja kiinnitä tur-
valaite turvallisesti paikoilleen.
Jos turvalaite ei ole oikein kiinnitetty paikoilleen, lapsi tai muut matkustajat
voivat loukkaantua tai jopa kuolla äkkijarrutus-, väistö- tai kolaritilanteessa.
●Jos kuljettajan istuin joutuu kosketuksiin
turvalaitteen kanssa ja estää laitteen
turvallisen kiinnittämisen, aseta turva-
laite etumatkustajan puoleiselle takais-
tuimelle.
●Säädä etumatkustajan istuin siten, että
se ei ole kosketuksissa lapsen turvalait-
teen kanssa.
●Kun etuistuimelle asennetaan kasvot
ajosuuntaan osoittava turvaistuin, siirrä
istuin mahdollisimman taakse.
Jos näin ei toimita, voi seurauksena olla
kuolema tai vakava loukkaantuminen
turvatyynyjen täyttyessä.

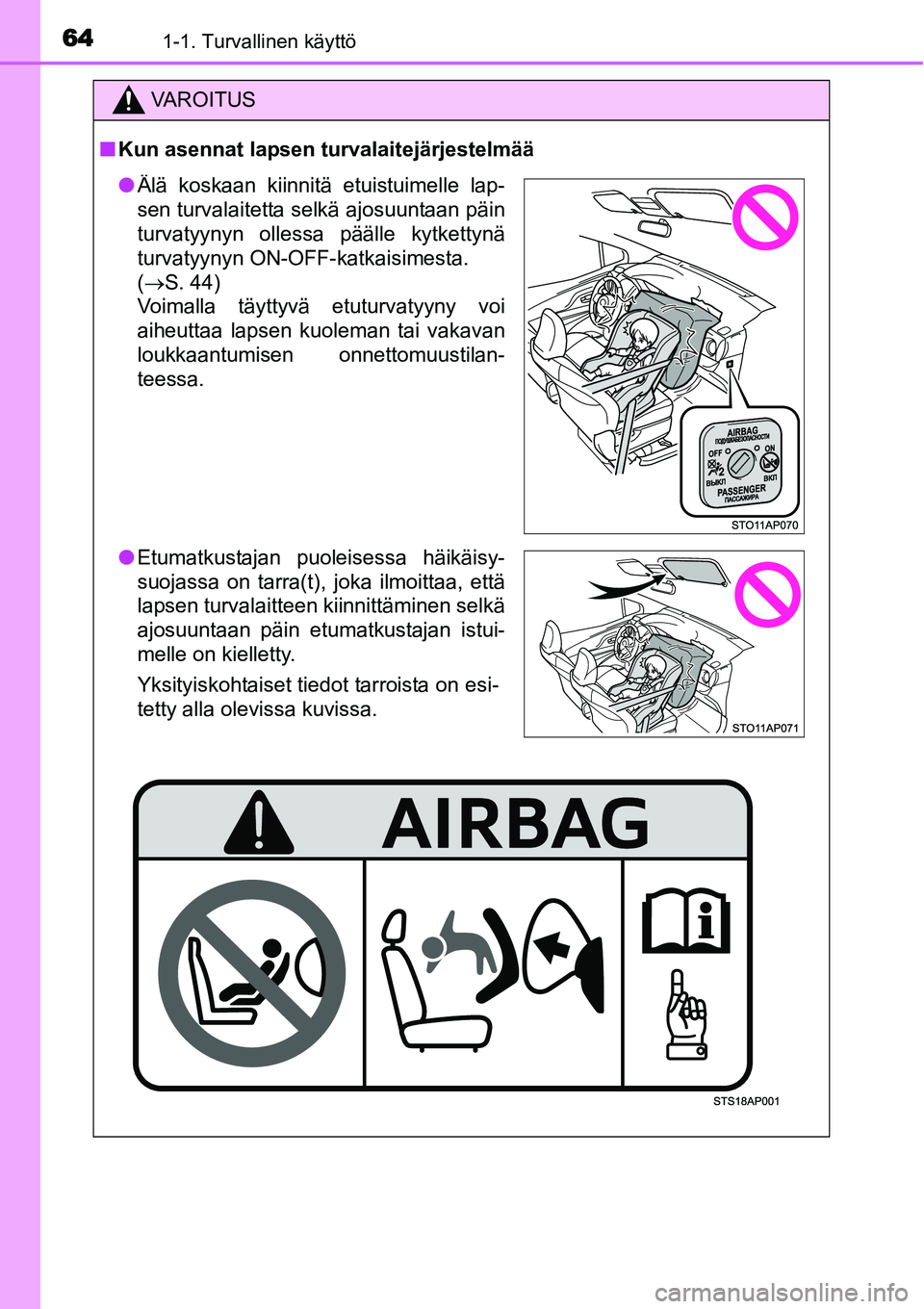

641-1. Turvallinen käyttö
VAROITUS
■Kun asennat lapsen turvalaitejärjestelmää
●Älä koskaan kiinnitä etuistuimelle lap-
sen turvalaitetta selkä ajosuuntaan päin
turvatyynyn ollessa päälle kytkettynä
turvatyynyn ON-OFF-katkaisimesta.
(→S. 44)
Voimalla täyttyvä etuturvatyyny voi
aiheuttaa lapsen kuoleman tai vakavan
loukkaantumisen onnettomuustilan-
teessa.
●Etumatkustajan puoleisessa häikäisy-
suojassa on tarra(t), joka ilmoittaa, että
lapsen turvalaitteen kiinnittäminen selkä
ajosuuntaan päin etumatkustajan istui-
melle on kielletty.
Yksityiskohtaiset tiedot tarroista on esi-
tetty alla olevissa kuvissa.
