2014 TOYOTA YARIS HYBRID Omistajan Käsikirja (in Finnish)

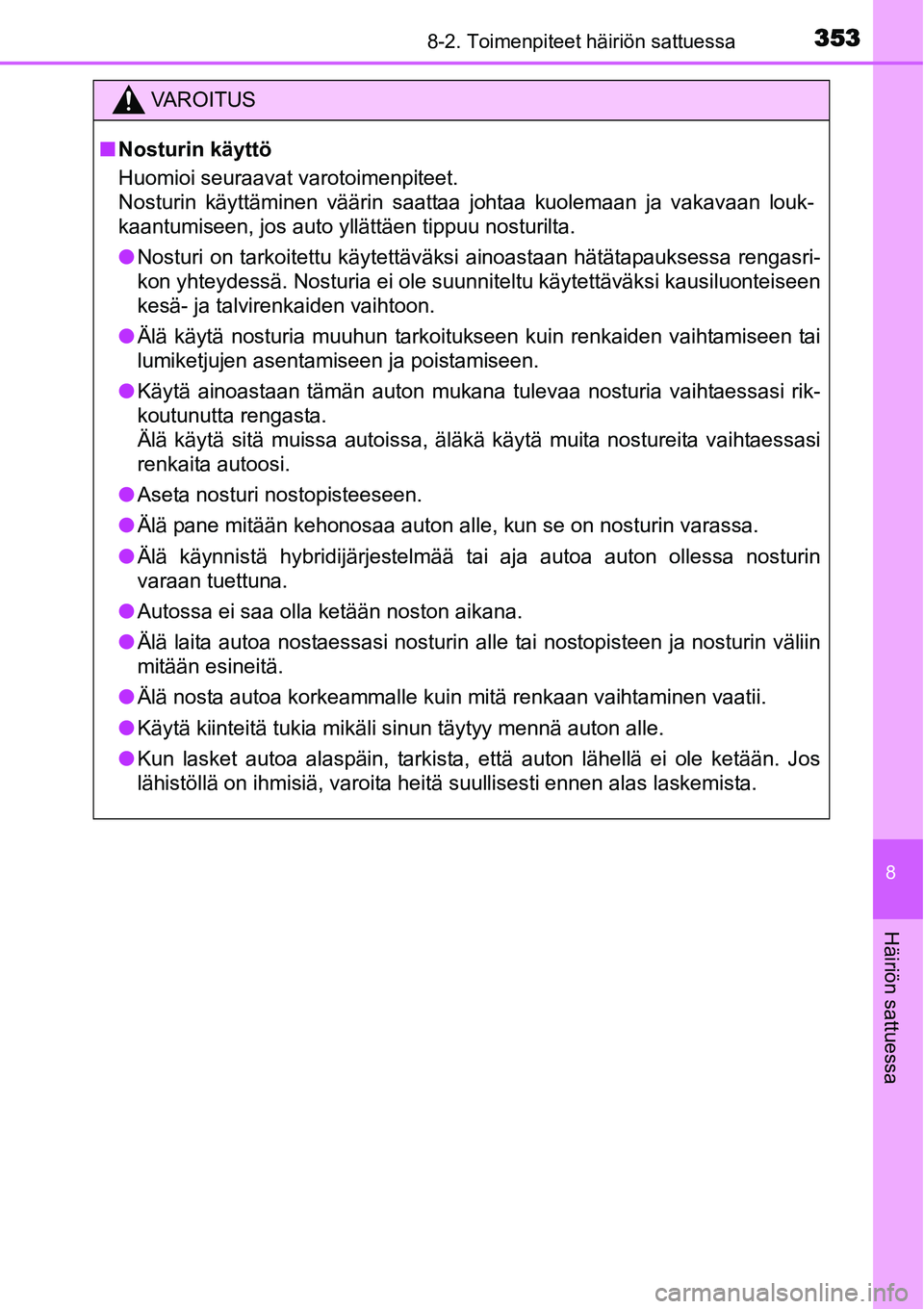

3538-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
VAROITUS
■Nosturin käyttö
Huomioi seuraavat varotoimenpiteet.
Nosturin käyttäminen väärin saattaa johtaa kuolemaan ja vakavaan louk-
kaantumiseen, jos auto yllättäen tippuu nosturilta.
●Nosturi on tarkoitettu käytettäväksi ainoastaan hätätapauksessa rengasri-
kon yhteydessä. Nosturia ei ole suunniteltu käytettäväksi kausiluonteiseen
kesä- ja talvirenkaiden vaihtoon.
●Älä käytä nosturia muuhun tarkoitukseen kuin renkaiden vaihtamiseen tai
lumiketjujen asentamiseen ja poistamiseen.
●Käytä ainoastaan tämän auton mukana tulevaa nosturia vaihtaessasi rik-
koutunutta rengasta.
Älä käytä sitä muissa autoissa, äläkä käytä muita nostureita vaihtaessasi
renkaita autoosi.
●Aseta nosturi nostopisteeseen.
●Älä pane mitään kehonosaa auton alle, kun se on nosturin varassa.
●Älä käynnistä hybridijärjestelmää tai aja autoa auton ollessa nosturin
varaan tuettuna.
●Autossa ei saa olla ketään noston aikana.
●Älä laita autoa nostaessasi nosturin alle tai nostopisteen ja nosturin väliin
mitään esineitä.
●Älä nosta autoa korkeammalle kuin mitä renkaan vaihtaminen vaatii.
●Käytä kiinteitä tukia mikäli sinun täytyy mennä auton alle.
●Kun lasket autoa alaspäin, tarkista, että auton lähellä ei ole ketään. Jos
lähistöllä on ihmisiä, varoita heitä suullisesti ennen alas laskemista.

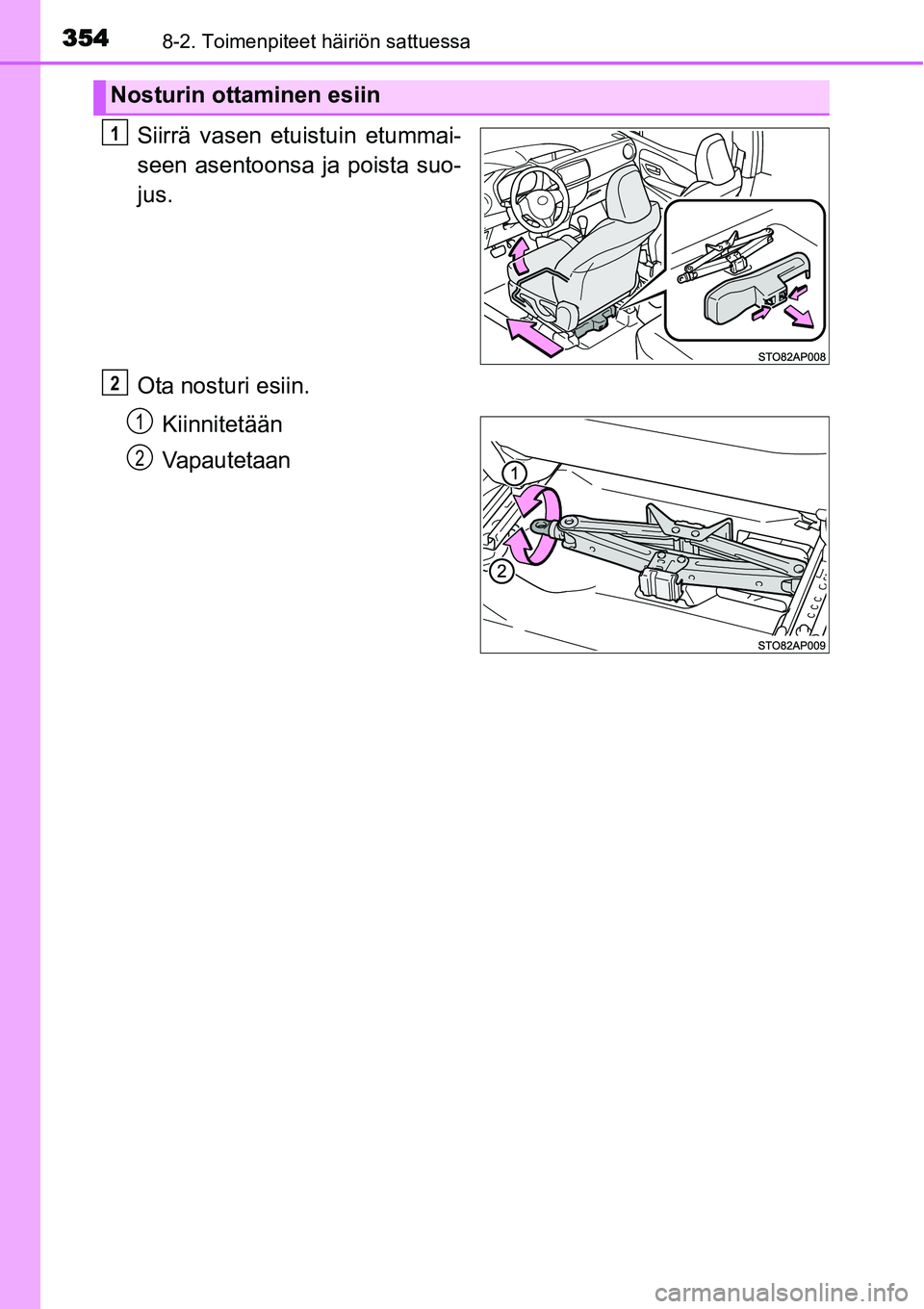

3548-2. Toimenpiteet häiriön sattuessa
Siirrä vasen etuistuin etummai-
seen asentoonsa ja poista suo-
jus.
Ota nosturi esiin.
Kiinnitetään
Vapautetaan
Nosturin ottaminen esiin
1
2
1
2

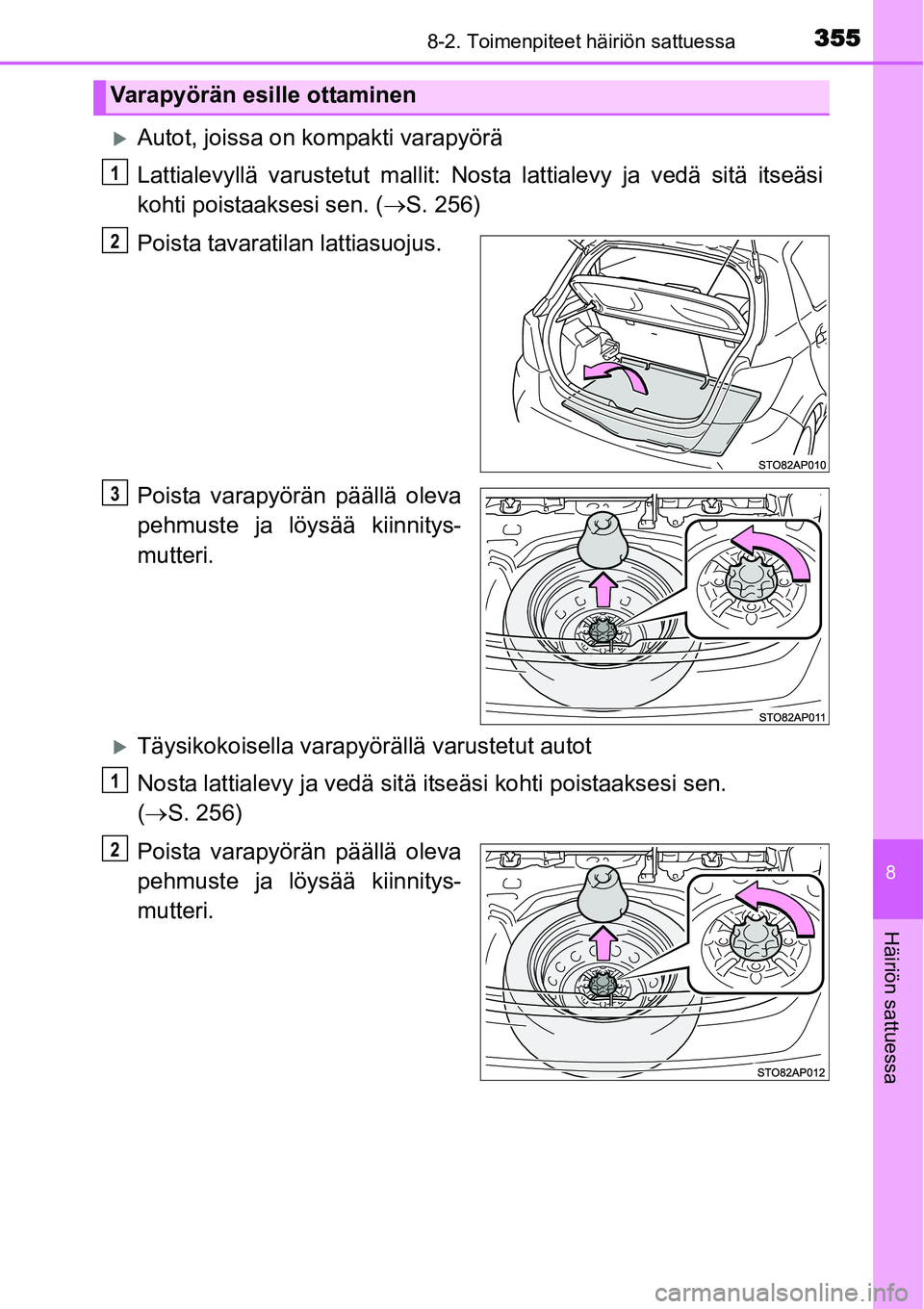

3558-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
XAutot, joissa on kompakti varapyörä
Lattialevyllä varustetut mallit: Nosta lattialevy ja vedä sitä itseäsi
kohti poistaaksesi sen. (→S. 256)
Poista tavaratilan lattiasuojus.
Poista varapyörän päällä oleva
pehmuste ja löysää kiinnitys-
mutteri.
XTäysikokoisella varapyörällä varustetut autot
Nosta lattialevy ja vedä sitä itseäsi kohti poistaaksesi sen.
(→S. 256)
Poista varapyörän päällä oleva
pehmuste ja löysää kiinnitys-
mutteri.
Varapyörän esille ottaminen
1
2
3
1
2

3568-2. Toimenpiteet häiriön sattuessa
Aseta esteet pyöriin.
Jos autossa on teräsvanteet,
irrota koristekapseli rengasavai-
mella.
Suojaa koristekapseli rengasavai-
men ja koristekapselin väliin asete-
tulla kankaalla.
Löysää pyörän muttereita hie-
man (yksi kierros).
Puhjenneen renkaan vaihtaminen
1
Puhjennut rengasEsteen paikka
EdessäVasen puoliOikean takapyörän taakse
Oikea puoliVasemman takapyörän taakse
TakanaVasen puoliOikean etupyörän eteen
Oikea puoliVasemman etupyörän eteen
2
3

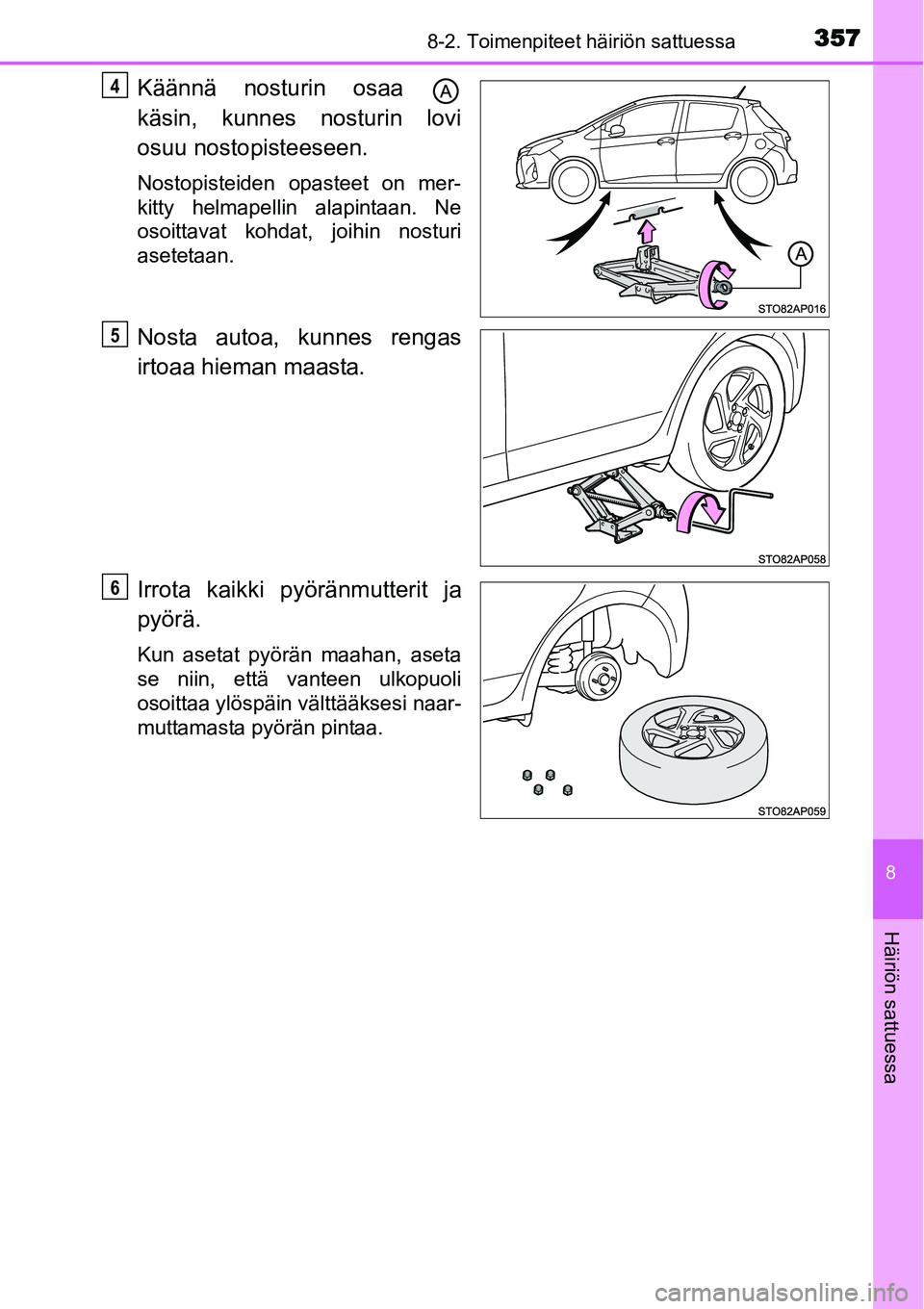

3578-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
Käännä nosturin osaa
käsin, kunnes nosturin lovi
osuu nostopisteeseen.
Nostopisteiden opasteet on mer-
kitty helmapellin alapintaan. Ne
osoittavat kohdat, joihin nosturi
asetetaan.
Nosta autoa, kunnes rengas
irtoaa hieman maasta.
Irrota kaikki pyöränmutterit ja
pyörä.
Kun asetat pyörän maahan, aseta
se niin, että vanteen ulkopuoli
osoittaa ylöspäin välttääksesi naar-
muttamasta pyörän pintaa.
4
5
6

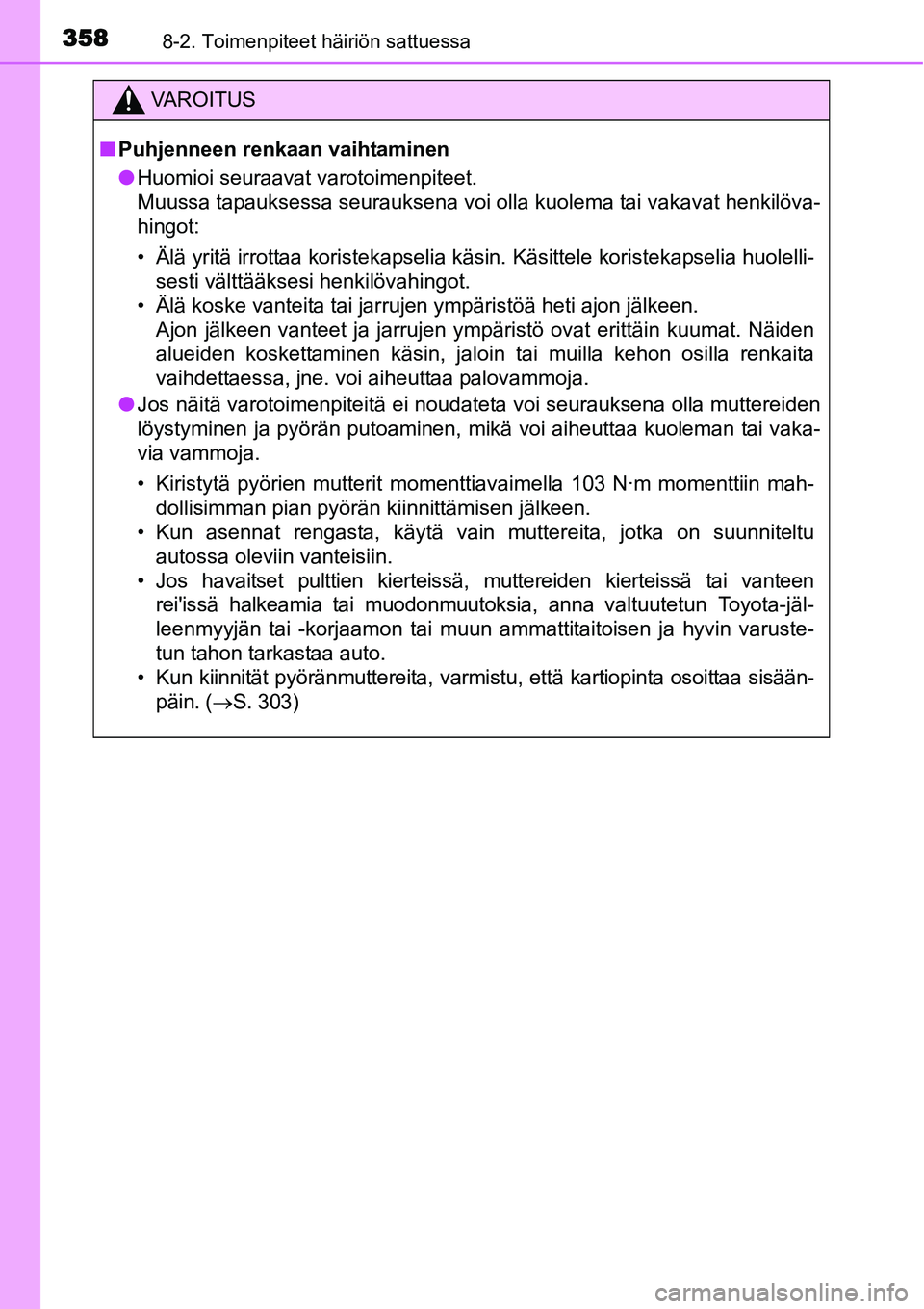

3588-2. Toimenpiteet häiriön sattuessa
VAROITUS
■Puhjenneen renkaan vaihtaminen
●Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla kuolema tai vakavat henkilöva-
hingot:
• Älä yritä irrottaa koristekapselia käsin. Käsittele koristekapselia huolelli-
sesti välttääksesi henkilövahingot.
• Älä koske vanteita tai jarrujen ympäristöä heti ajon jälkeen.
Ajon jälkeen vanteet ja jarrujen ympäristö ovat erittäin kuumat. Näiden
alueiden koskettaminen käsin, jaloin tai muilla kehon osilla renkaita
vaihdettaessa, jne. voi aiheuttaa palovammoja.
●Jos näitä varotoimenpiteitä ei noudateta voi seurauksena olla muttereiden
löystyminen ja pyörän putoaminen, mikä voi aiheuttaa kuoleman tai vaka-
via vammoja.
• Kiristytä pyörien mutterit momenttiavaimella 103 N·m momenttiin mah-
dollisimman pian pyörän kiinnittämisen jälkeen.
• Kun asennat rengasta, käytä vain muttereita, jotka on suunniteltu
autossa oleviin vanteisiin.
• Jos havaitset pulttien kierteissä, muttereiden kierteissä tai vanteen
rei'issä halkeamia tai muodonmuutoksia, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varuste-
tun tahon tarkastaa auto.
• Kun kiinnität pyöränmuttereita, varmistu, että kartiopinta osoittaa sisään-
päin. (→S. 303)

3598-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
Poista lika ja vieraat aineet pyö-
rän kosketuspinnoilta.
Jos jotain ylimääräistä jää pyörän
kosketuspinnoille, saattavat pyö-
ränmutterit löystyä auton liikkuessa
ja pyörä saattaa irrota.
Aseta varapyörä paikoilleen ja kiristä hieman jokaista pyöränmutte-
ria käsin, kaikkia yhtä paljon.
Kun vaihdat teräsvanteen tilalle
teräsvanteen (myös kompakti
varapyörä), kiristä pyörän mut-
tereita, kunnes mutterin kartio-
osa tulee kevyesti kosketuksiin
vanteen pinnan kanssa.
Kun vaihdat kevytmetallivan-
teen tilalle kompaktin varapyö-
rän, kiristä pyörän muttereita
kunnes mutterin kartio-osa
tulee kevyesti kosketuksiin van-
teen pinnan kanssa.
Kun vaihdat kevytmetallivan-
teen tilalle kevytmetallivanteen,
kiristä pyörän muttereita kun-
nes aluslevy tulee kevyesti kos-
ketuksiin vanteen pinnan
kanssa.
Vararenkaan asentaminen
1
2
Kartio-osa
Vanteen pinta
Kartio-osa
Vanteen pinta
Vanne
Aluslevy

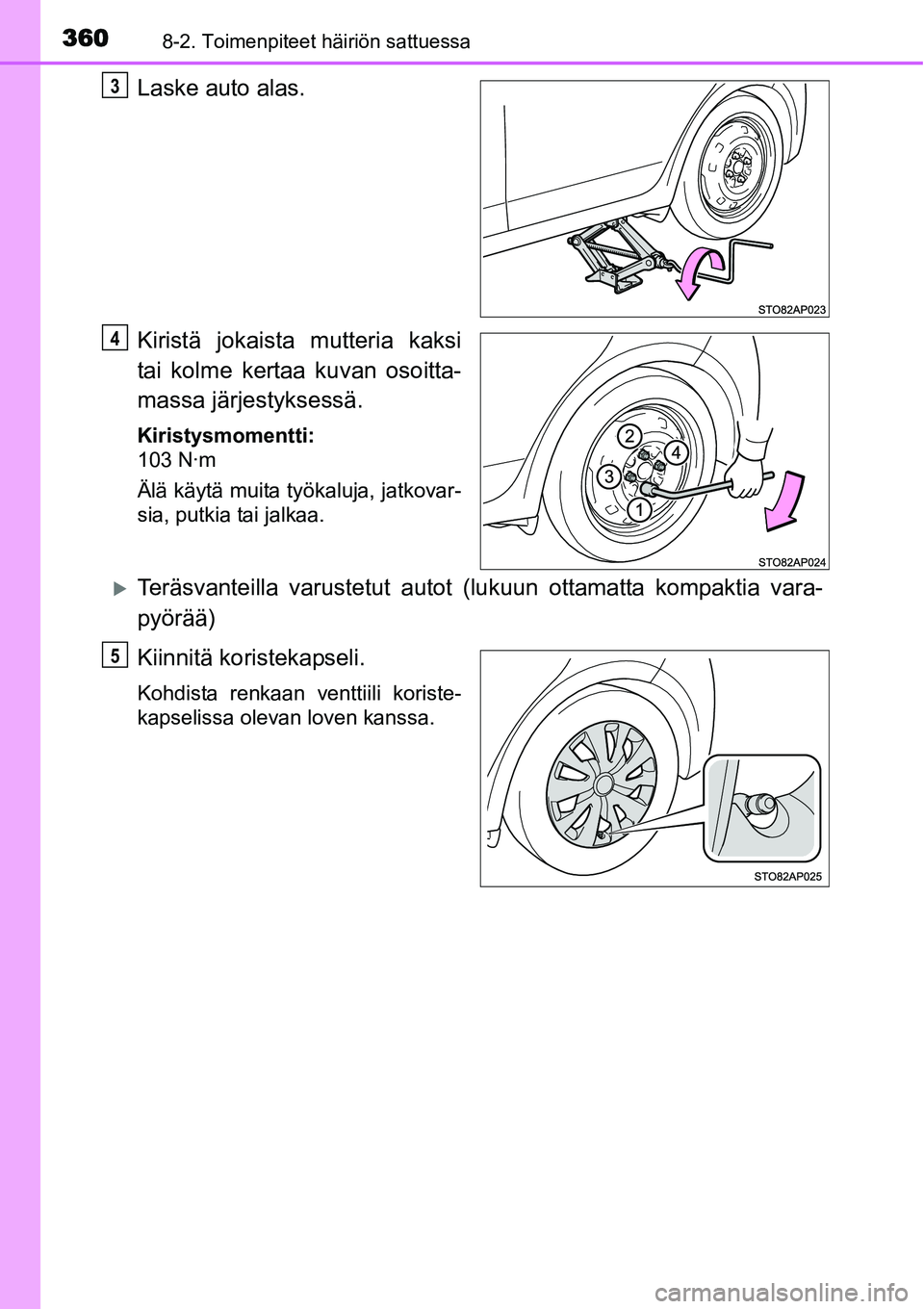

3608-2. Toimenpiteet häiriön sattuessa
Laske auto alas.
Kiristä jokaista mutteria kaksi
tai kolme kertaa kuvan osoitta-
massa järjestyksessä.
Kiristysmomentti:
103 N·m
Älä käytä muita työkaluja, jatkovar-
sia, putkia tai jalkaa.
XTeräsvanteilla varustetut autot (lukuun ottamatta kompaktia vara-
pyörää)
Kiinnitä koristekapseli.
Kohdista renkaan venttiili koriste-
kapselissa olevan loven kanssa.
3
4
5
