2014 TOYOTA YARIS HYBRID Omistajan Käsikirja (in Finnish)

3137-3. Tee-se-itse-huolto
7
Huolto ja hoito

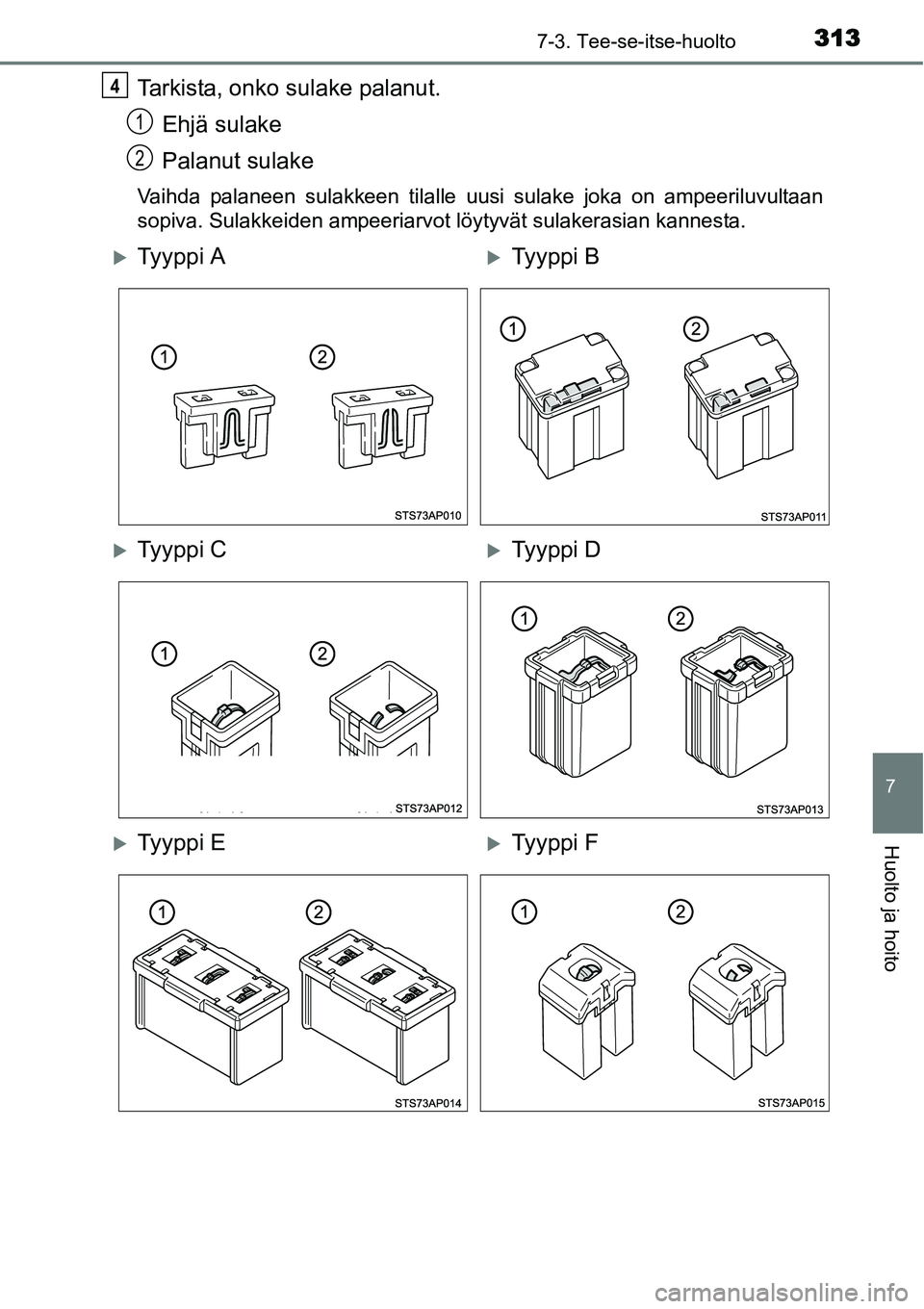

Tarkista, onko sulake palanut.
Ehjä sulake
Palanut sulake
Vaihda palaneen sulakkeen tilalle uusi sulake joka on ampeeriluvultaan
sopiva. Sulakkeiden ampeeriarvot löytyvät sulakerasian kannesta.
4
1
2
XTy y p p i AXTy y p p i B
XTy y p p i CXTy y p p i D
XTy y p p i EXTy y p p i F

3147-3. Tee-se-itse-huolto

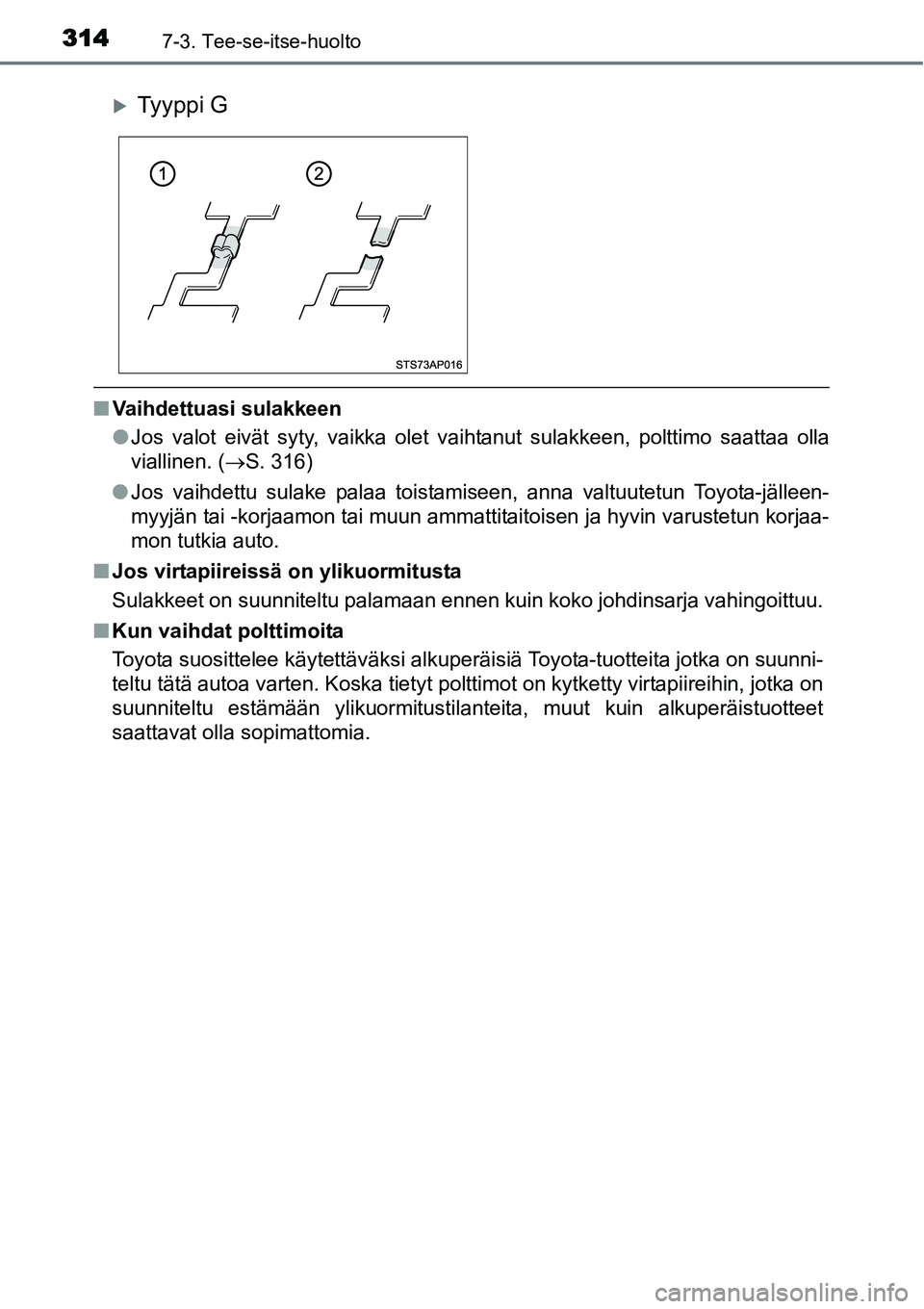

■Vaihdettuasi sulakkeen
●Jos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. (→S. 316)
●Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaa-
mon tutkia auto.
■Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vahingoittuu.
■Kun vaihdat polttimoita
Toyota suosittelee käytettäväksi alkuperäisiä Toyota-tuotteita jotka on suunni-
teltu tätä autoa varten. Koska tietyt polttimot on kytketty virtapiireihin, jotka on
suunniteltu estämään ylikuormitustilanteita, muut kuin alkuperäistuotteet
saattavat olla sopimattomia.
XTy y p p i G

3157-3. Tee-se-itse-huolto
7
Huolto ja hoito

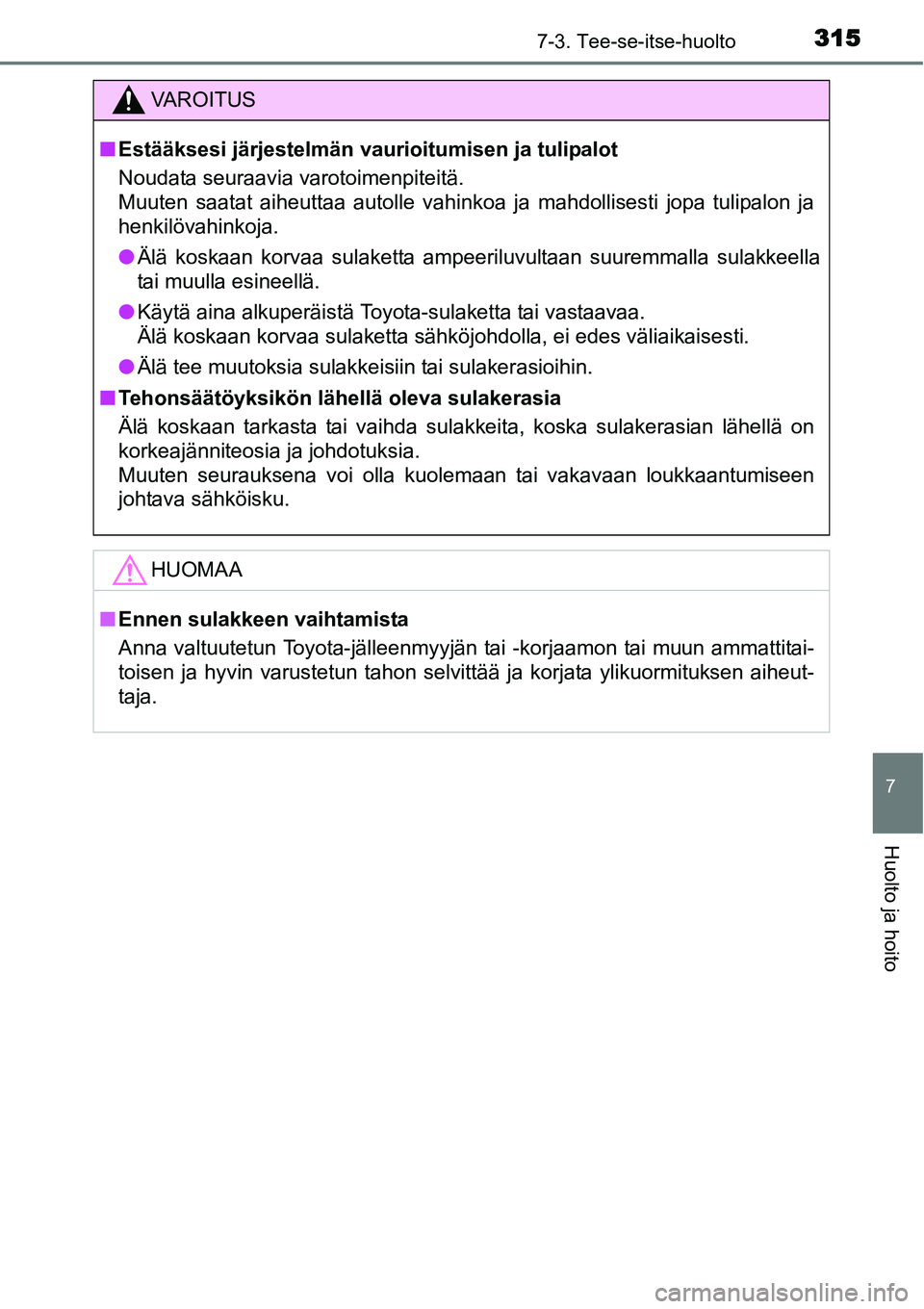

VAROITUS
■Estääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
●Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
●Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes väliaikaisesti.
●Älä tee muutoksia sulakkeisiin tai sulakerasioihin.
■Tehonsäätöyksikön lähellä oleva sulakerasia
Älä koskaan tarkasta tai vaihda sulakkeita, koska sulakerasian lähellä on
korkeajänniteosia ja johdotuksia.
Muuten seurauksena voi olla kuolemaan tai vakavaan loukkaantumiseen
johtava sähköisku.
HUOMAA
■Ennen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun tahon selvittää ja korjata ylikuormituksen aiheut-
taja.

3167-3. Tee-se-itse-huolto

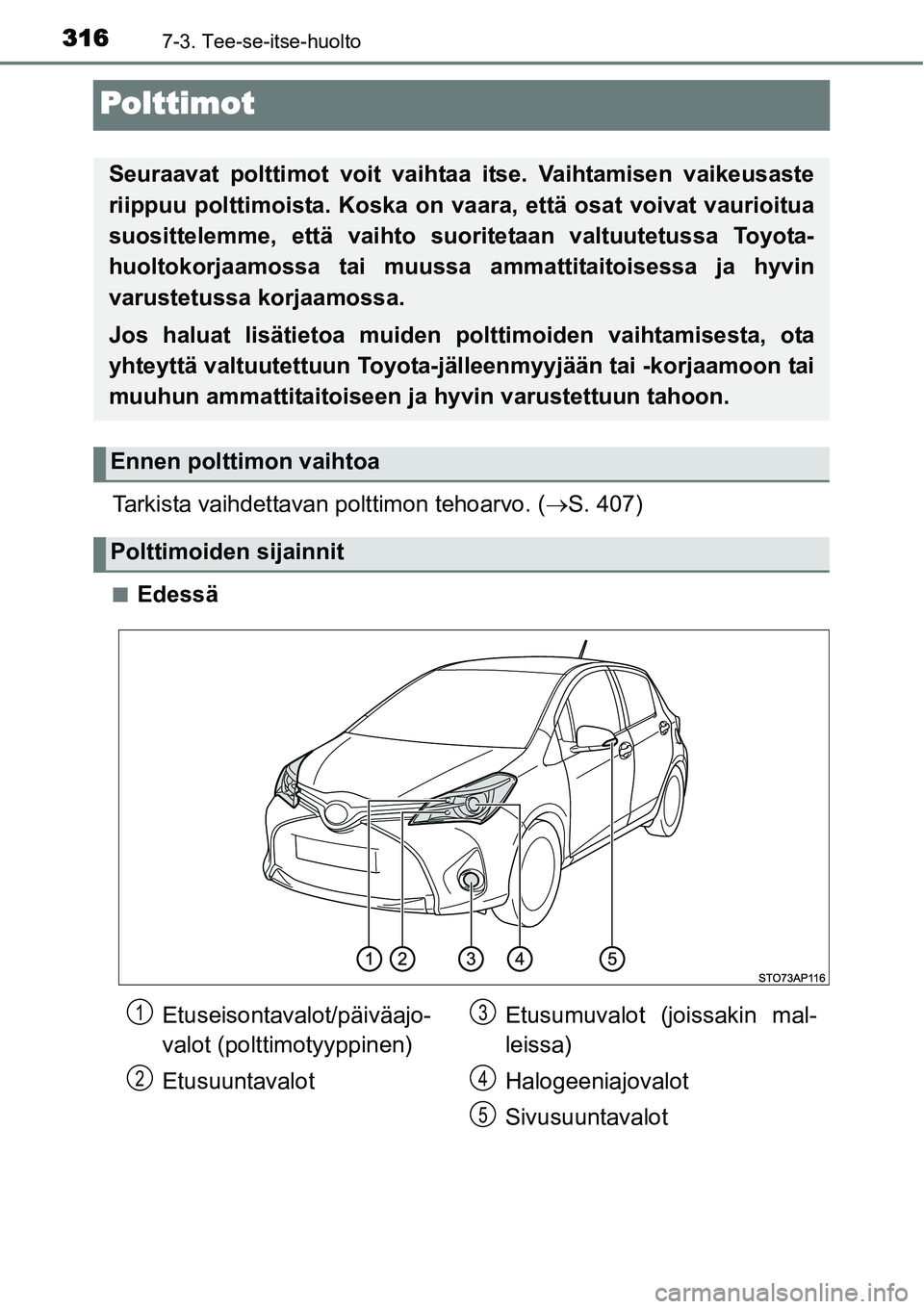

Polttimot
Tarkista vaihdettavan polttimon tehoarvo. (→S. 407)
■Edessä
Seuraavat polttimot voit vaihtaa itse. Vaihtamisen vaikeusaste
riippuu polttimoista. Koska on vaara, että osat voivat vaurioitua
suosittelemme, että vaihto suoritetaan valtuutetussa Toyota-
huoltokorjaamossa tai muussa ammattitaitoisessa ja hyvin
varustetussa korjaamossa.
Jos haluat lisätietoa muiden polttimoiden vaihtamisesta, ota
yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun tahoon.
Ennen polttimon vaihtoa
Polttimoiden sijainnit
Etuseisontavalot/päiväajo-
valot (polttimotyyppinen)
EtusuuntavalotEtusumuvalot (joissakin mal-
leissa)
Halogeeniajovalot
Sivusuuntavalot1
2
3
4
5

3177-3. Tee-se-itse-huolto
7
Huolto ja hoito

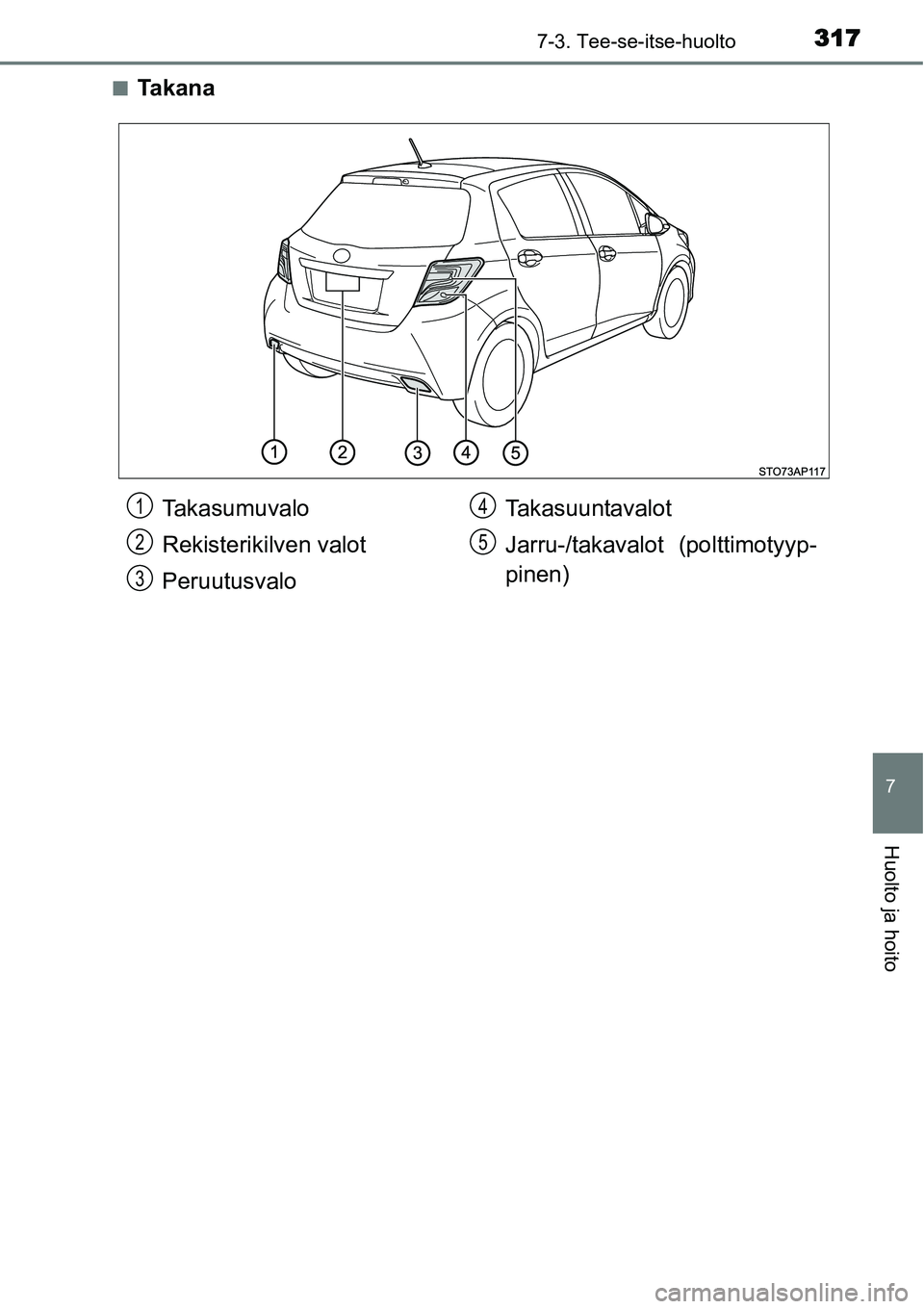

■Ta k a n a
Takasumuvalo
Rekisterikilven valot
PeruutusvaloTakasuuntavalot
Jarru-/takavalot (polttimotyyp-
pinen)1
2
3
4
5

3187-3. Tee-se-itse-huolto

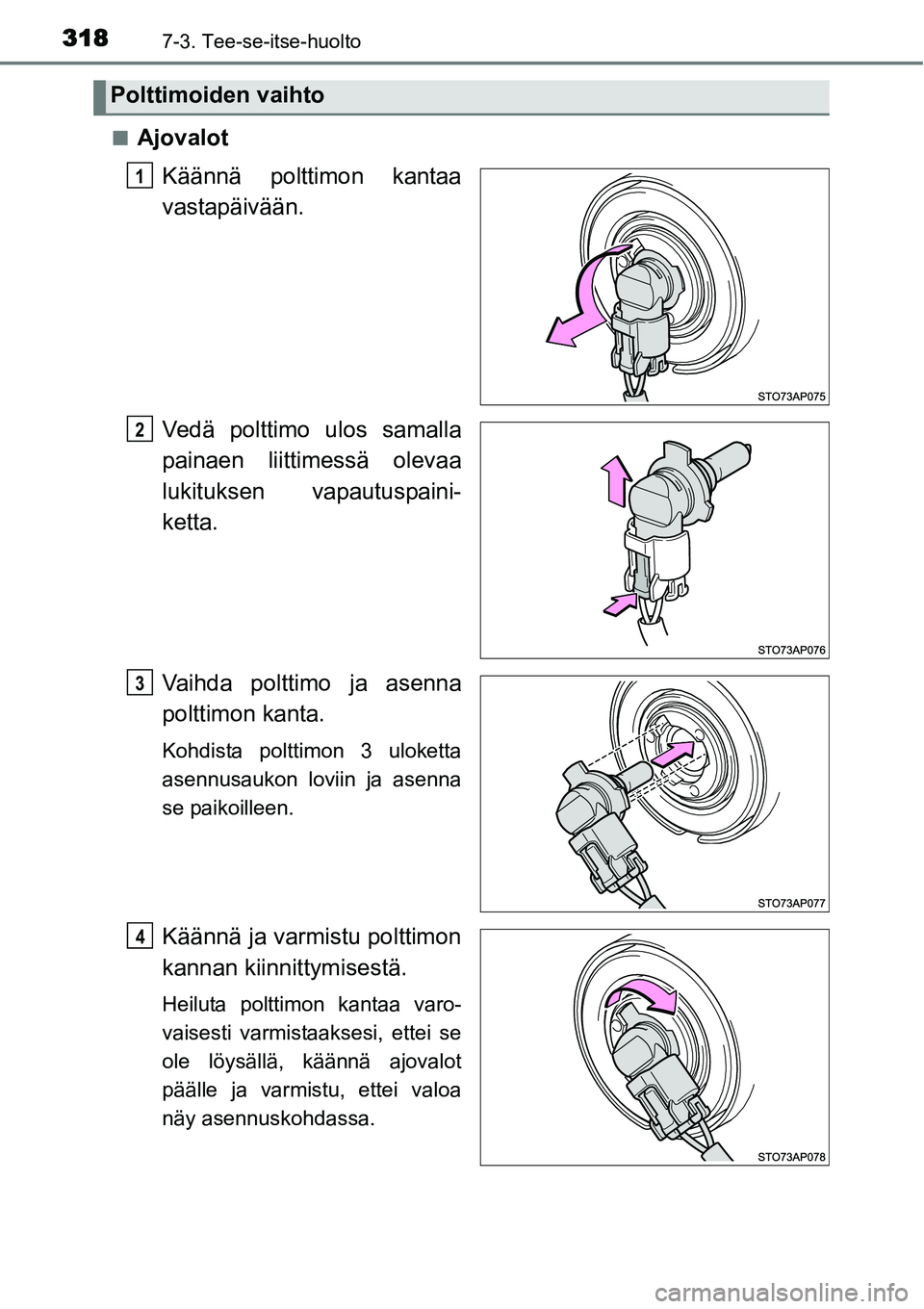

■Ajovalot
Käännä polttimon kantaa
vastapäivään.
Vedä polttimo ulos samalla
painaen liittimessä olevaa
lukituksen vapautuspaini-
ketta.
Vaihda polttimo ja asenna
polttimon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä, käännä ajovalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.
Polttimoiden vaihto
1
2
3
14

3197-3. Tee-se-itse-huolto
7
Huolto ja hoito

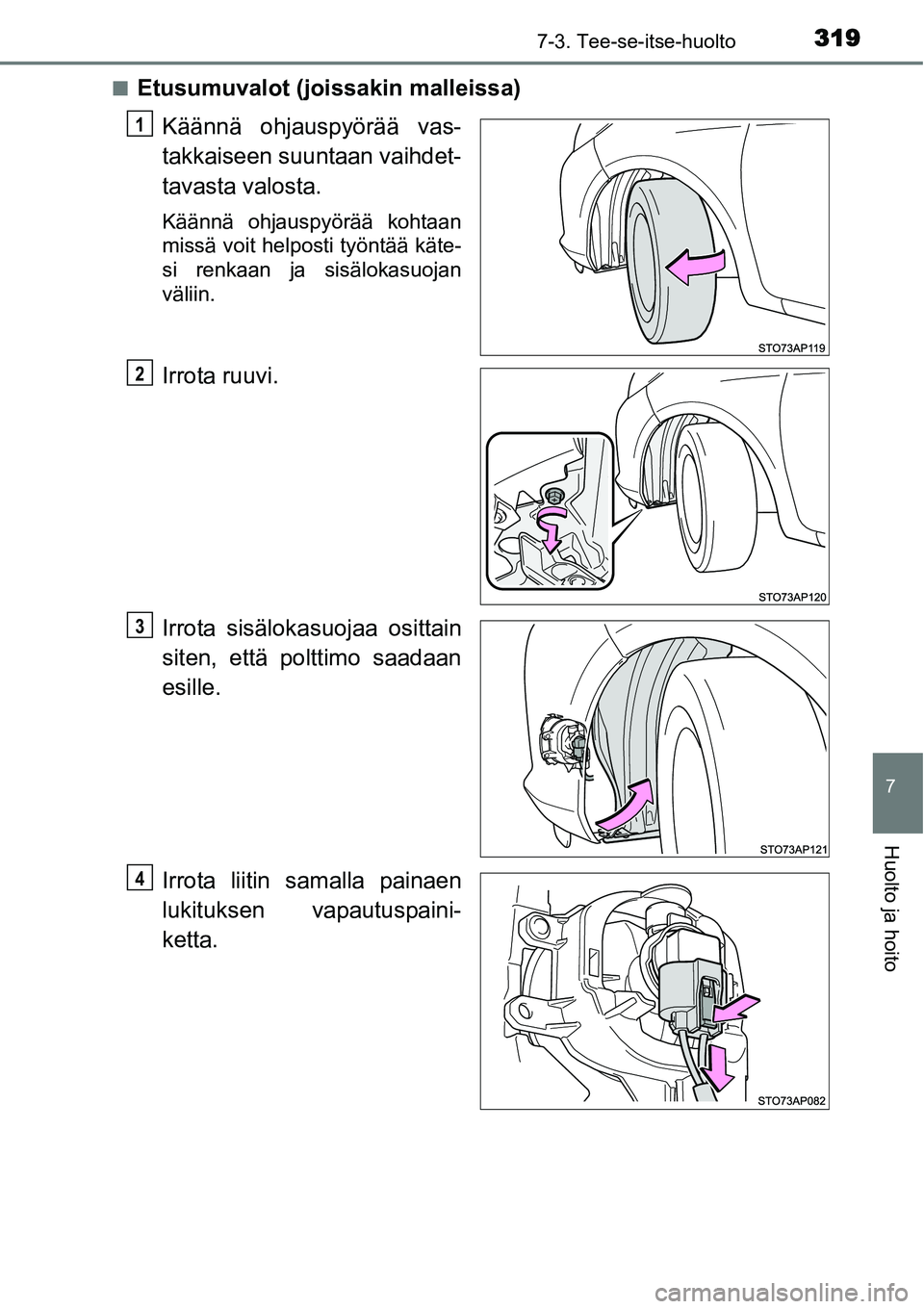

■Etusumuvalot (joissakin malleissa)
Käännä ohjauspyörää vas-
takkaiseen suuntaan vaihdet-
tavasta valosta.
Käännä ohjauspyörää kohtaan
missä voit helposti työntää käte-
si renkaan ja sisälokasuojan
väliin.
Irrota ruuvi.
Irrota sisälokasuojaa osittain
siten, että polttimo saadaan
esille.
Irrota liitin samalla painaen
lukituksen vapautuspaini-
ketta.
1
2
3
4

3207-3. Tee-se-itse-huolto

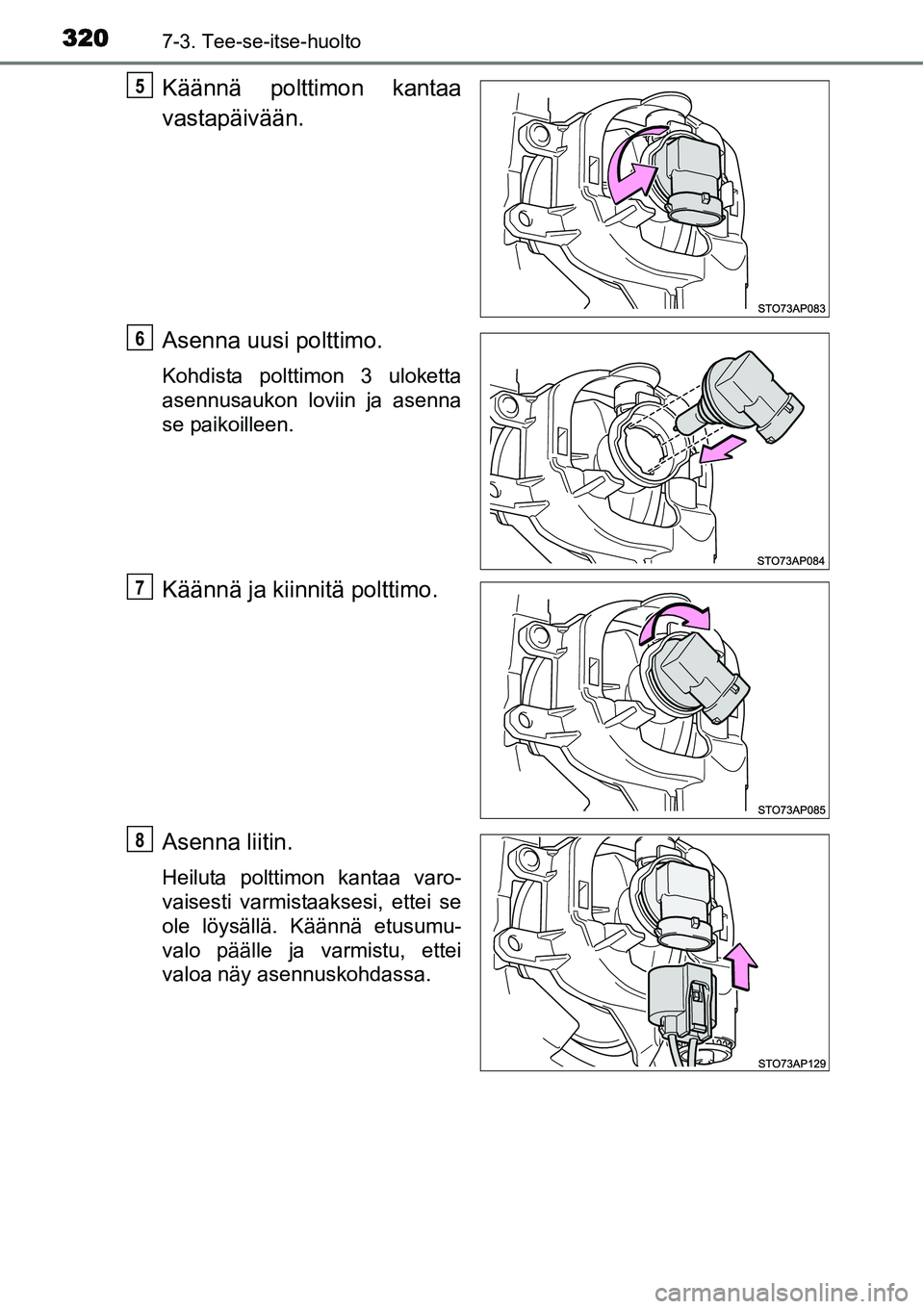

Käännä polttimon kantaa
vastapäivään.
Asenna uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja kiinnitä polttimo.
Asenna liitin.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä. Käännä etusumu-
valo päälle ja varmistu, ettei
valoa näy asennuskohdassa.
5
6
7
8
