2014 Seat Altea Freetrack Betriebsanleitung (in German)

303
Situationen

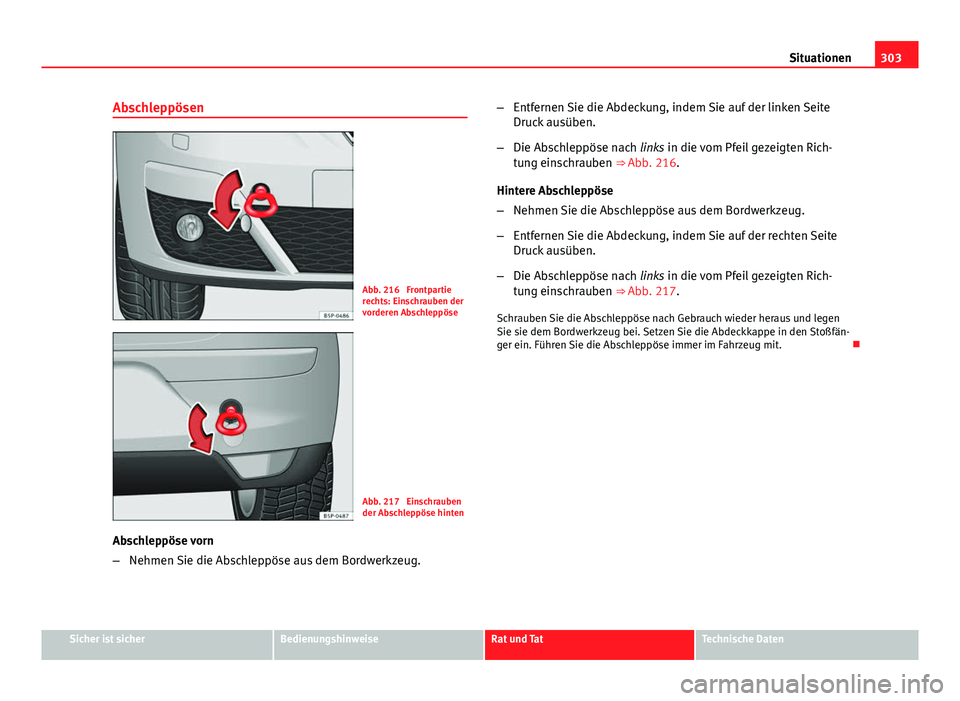

Abschleppösen
Abb. 216 Frontpartie
rechts: Einschrauben der
vorderen Abschleppöse
Abb. 217 Einschrauben
der Abschleppöse hinten
Abschleppöse vorn
– Nehmen Sie die Abschleppöse aus dem Bordwerkzeug. –
Entfernen Sie die Abdeckung, indem Sie auf der linken Seite
Druck ausüben.
– Die Abschleppöse nach links in die vom Pfeil gezeigten Rich-
tung einschrauben ⇒ Abb. 216.
Hintere Abschleppöse
– Nehmen Sie die Abschleppöse aus dem Bordwerkzeug.
– Entfernen Sie die Abdeckung, indem Sie auf der rechten Seite
Druck ausüben.
– Die Abschleppöse nach links in die vom Pfeil gezeigten Rich-
tung einschrauben ⇒ Abb. 217.
Schrauben Sie die Abschleppöse nach Gebrauch wieder heraus und legen
Sie sie dem Bordwerkzeug bei. Setzen Sie die Abdeckkappe in den Stoßfän-
ger ein. Führen Sie die Abschleppöse immer im Fahrzeug mit. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

304Beschreibung der Angaben

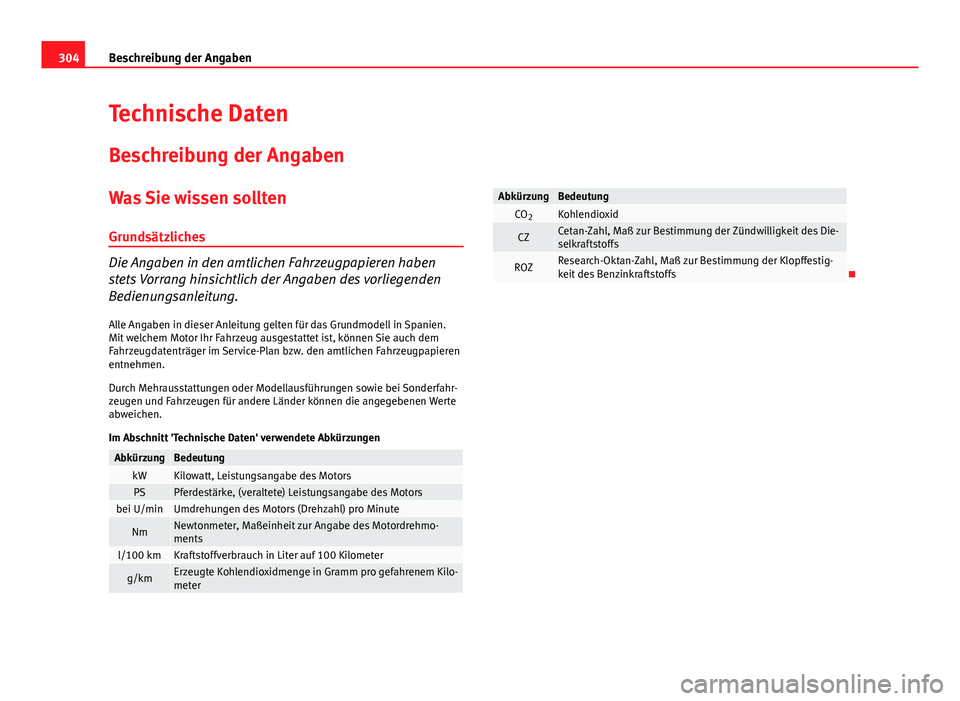

Technische Daten
Beschreibung der Angaben
Was Sie wissen solltenGrundsätzliches
Die Angaben in den amtlichen Fahrzeugpapieren haben
stets Vorrang hinsichtlich der Angaben des vorliegenden
Bedienungsanleitung.
Alle Angaben in dieser Anleitung gelten für das Grundmodell in Spanien.
Mit welchem Motor Ihr Fahrzeug ausgestattet ist, können Sie auch dem
Fahrzeugdatenträger im Service-Plan bzw. den amtlichen Fahrzeugpapieren
entnehmen.
Durch Mehrausstattungen oder Modellausführungen sowie bei Sonderfahr-
zeugen und Fahrzeugen für andere Länder können die angegebenen Werte
abweichen.
Im Abschnitt 'Technische Daten' verwendete Abkürzungen
AbkürzungBedeutungkWKilowatt, Leistungsangabe des MotorsPSPferdestärke, (veraltete) Leistungsangabe des Motorsbei U/minUmdrehungen des Motors (Drehzahl) pro Minute
NmNewtonmeter, Maßeinheit zur Angabe des Motordrehmo-
ments
l/100 kmKraftstoffverbrauch in Liter auf 100 Kilometer
g/kmErzeugte Kohlendioxidmenge in Gramm pro gefahrenem Kilo-
meter
AbkürzungBedeutungCO 2Kohlendioxid
CZCetan-Zahl, Maß zur Bestimmung der Zündwilligkeit des Die-
selkraftstoffs
ROZResearch-Oktan-Zahl, Maß zur Bestimmung der Klopffestig-
keit des Benzinkraftstoffs

305
Beschreibung der Angaben

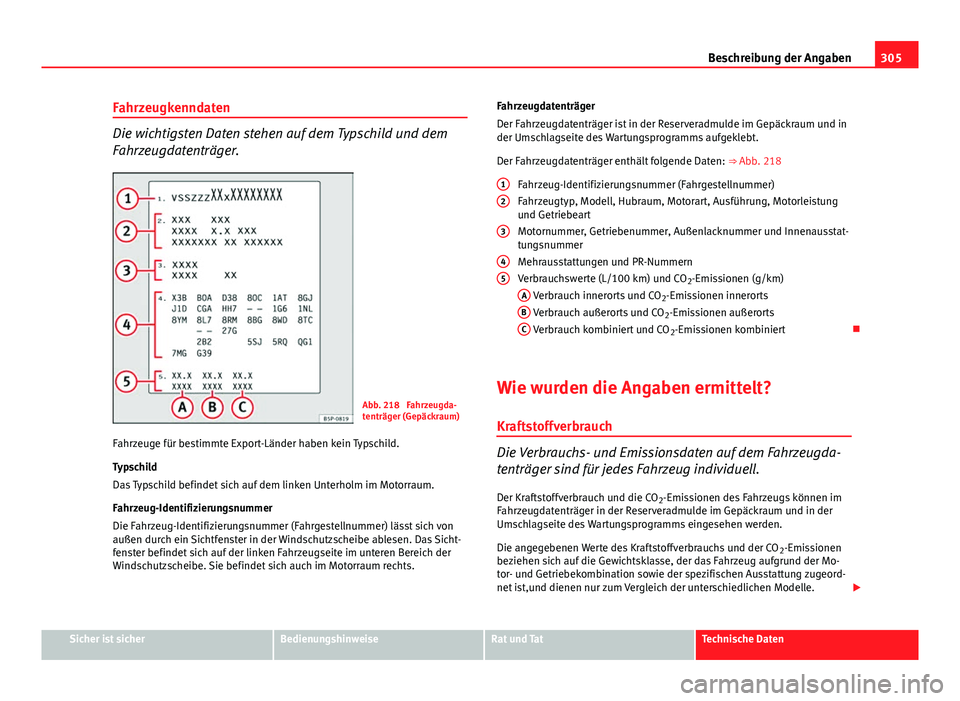

Fahrzeugkenndaten
Die wichtigsten Daten stehen auf dem Typschild und dem
Fahrzeugdatenträger.
Abb. 218 Fahrzeugda-
tenträger (Gepäckraum)
Fahrzeuge für bestimmte Export-Länder haben kein Typschild.
Typschild
Das Typschild befindet sich auf dem linken Unterholm im Motorraum.
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (Fahrgestellnummer) lässt sich von
außen durch ein Sichtfenster in der Windschutzscheibe ablesen. Das Sicht-
fenster befindet sich auf der linken Fahrzeugseite im unteren Bereich der
Windschutzscheibe. Sie befindet sich auch im Motorraum rechts. Fahrzeugdatenträger
Der Fahrzeugdatenträger ist in der Reserveradmulde im Gepäckraum und in
der Umschlagseite des Wartungsprogramms aufgeklebt.
Der Fahrzeugdatenträger enthält folgende Daten:
⇒ Abb. 218
Fahrzeug-Identifizierungsnummer (Fahrgestellnummer)
Fahrzeugtyp, Modell, Hubraum, Motorart, Ausführung, Motorleistung
und Getriebeart
Motornummer, Getriebenummer, Außenlacknummer und Innenausstat-
tungsnummer
Mehrausstattungen und PR-Nummern
Verbrauchswerte (L/100 km) und CO 2-Emissionen (g/km)
A
Verbrauch innerorts und CO 2-Emissionen innerorts
B Verbrauch außerorts und CO 2-Emissionen außerorts
C Verbrauch kombiniert und CO 2-Emissionen kombiniert

Wie wurden die Angaben ermittelt? Kraftstoffverbrauch
Die Verbrauchs- und Emissionsdaten auf dem Fahrzeugda-
tenträger sind für jedes Fahrzeug individuell.
Der Kraftstoffverbrauch und die CO 2-Emissionen des Fahrzeugs können im
Fahrzeugdatenträger in der Reserveradmulde im Gepäckraum und in der
Umschlagseite des Wartungsprogramms eingesehen werden.
Die angegebenen Werte des Kraftstoffverbrauchs und der CO 2-Emissionen
beziehen sich auf die Gewichtsklasse, der das Fahrzeug aufgrund der Mo-
tor- und Getriebekombination sowie der spezifischen Ausstattung zugeord-
net ist,und dienen nur zum Vergleich der unterschiedlichen Modelle. 
1
2
3
45
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

306Beschreibung der Angaben

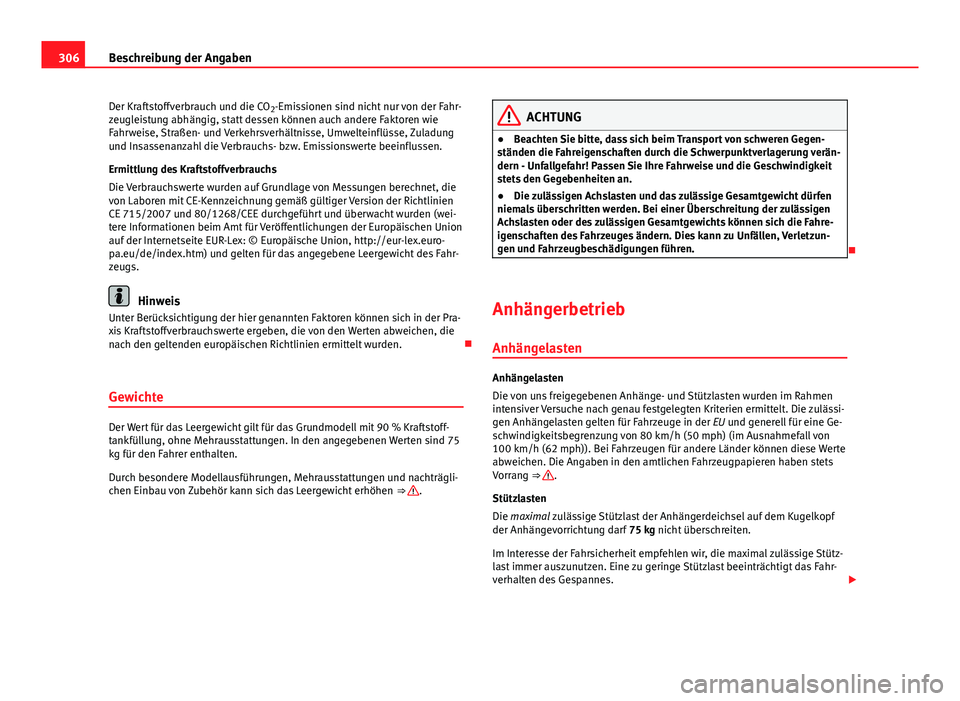

Der Kraftstoffverbrauch und die CO 2-Emissionen sind nicht nur von der Fahr-
zeugleistung abhängig, statt dessen können auch andere Faktoren wie
Fahrweise, Straßen- und Verkehrsverhältnisse, Umwelteinflüsse, Zuladung
und Insassenanzahl die Verbrauchs- bzw. Emissionswerte beeinflussen.
Ermittlung des Kraftstoffverbrauchs
Die Verbrauchswerte wurden auf Grundlage von Messungen berechnet, die
von Laboren mit CE-Kennzeichnung gemäß gültiger Version der Richtlinien
CE 715/2007 und 80/1268/CEE durchgeführt und überwacht wurden (wei-
tere Informationen beim Amt für Veröffentlichungen der Europäischen Union
auf der Internetseite EUR-Lex: © Europäische Union, http://eur-lex.euro-
pa.eu/de/index.htm) und gelten für das angegebene Leergewicht des Fahr-
zeugs.
Hinweis
Unter Berücksichtigung der hier genannten Faktoren können sich in der Pra-
xis Kraftstoffverbrauchswerte ergeben, die von den Werten abweichen, die
nach den geltenden europäischen Richtlinien ermittelt wurden. 
Gewichte
Der Wert für das Leergewicht gilt für das Grundmodell mit 90 % Kraftstoff-
tankfüllung, ohne Mehrausstattungen. In den angegebenen Werten sind 75
kg für den Fahrer enthalten.
Durch besondere Modellausführungen, Mehrausstattungen und nachträgli-
chen Einbau von Zubehör kann sich das Leergewicht erhöhen ⇒ 
.
ACHTUNG
● Beachten Sie bitte, dass sich beim Transport von schweren Gegen-
ständen die Fahreigenschaften durch die Schwerpunktverlagerung verän-
dern - Unfallgefahr! Passen Sie Ihre Fahrweise und die Geschwindigkeit
stets den Gegebenheiten an.
● Die zulässigen Achslasten und das zulässige Gesamtgewicht dürfen
niemals überschritten werden. Bei einer Überschreitung der zulässigen
Achslasten oder des zulässigen Gesamtgewichts können sich die Fahre-
igenschaften des Fahrzeuges ändern. Dies kann zu Unfällen, Verletzun-
gen und Fahrzeugbeschädigungen führen.

Anhängerbetrieb
Anhängelasten
Anhängelasten
Die von uns freigegebenen Anhänge- und Stützlasten wurden im Rahmen
intensiver Versuche nach genau festgelegten Kriterien ermittelt. Die zulässi-
gen Anhängelasten gelten für Fahrzeuge in der EU und generell für eine Ge-
schwindigkeitsbegrenzung von 80 km/h (50 mph) (im Ausnahmefall von
100 km/h (62 mph)). Bei Fahrzeugen für andere Länder können diese Werte
abweichen. Die Angaben in den amtlichen Fahrzeugpapieren haben stets
Vorrang ⇒ 
.
Stützlasten
Die maximal zulässige Stützlast der Anhängerdeichsel auf dem Kugelkopf
der Anhängevorrichtung darf 75 kg nicht überschreiten.
Im Interesse der Fahrsicherheit empfehlen wir, die maximal zulässige Stütz-
last immer auszunutzen. Eine zu geringe Stützlast beeinträchtigt das Fahr-
verhalten des Gespannes. 

307
Beschreibung der Angaben

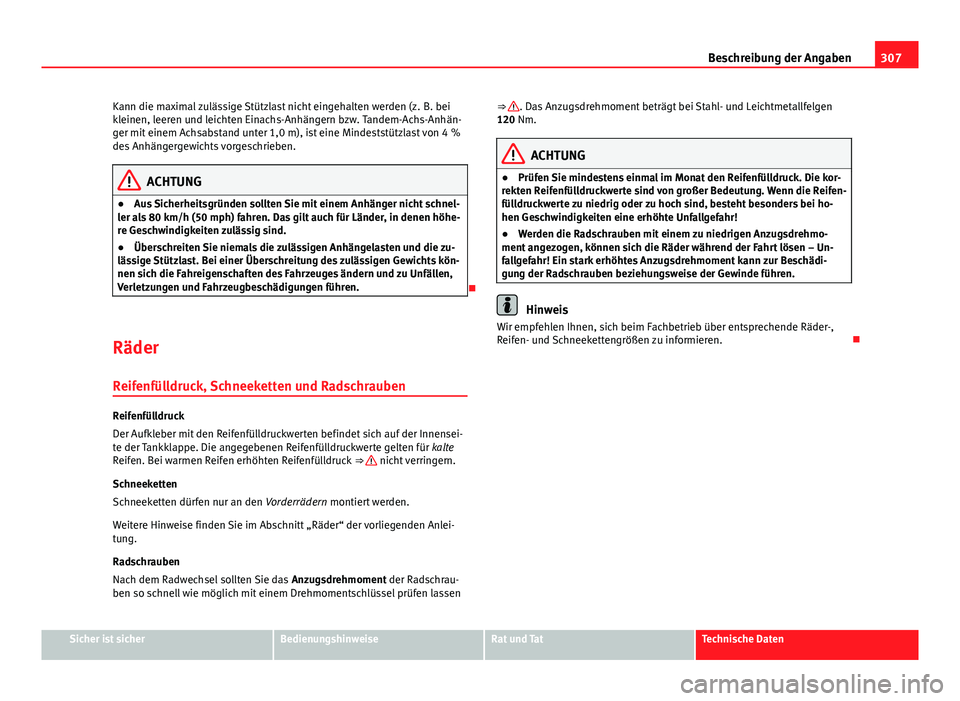

Kann die maximal zulässige Stützlast nicht eingehalten werden (z. B. bei
kleinen, leeren und leichten Einachs-Anhängern bzw. Tandem-Achs-Anhän-
ger mit einem Achsabstand unter 1,0 m), ist eine Mindeststützlast von 4 %
des Anhängergewichts vorgeschrieben.
ACHTUNG
● Aus Sicherheitsgründen sollten Sie mit einem Anhänger nicht schnel-
ler als 80 km/h (50 mph) fahren. Das gilt auch für Länder, in denen höhe-
re Geschwindigkeiten zulässig sind.
● Überschreiten Sie niemals die zulässigen Anhängelasten und die zu-
lässige Stützlast. Bei einer Überschreitung des zulässigen Gewichts kön-
nen sich die Fahreigenschaften des Fahrzeuges ändern und zu Unfällen,
Verletzungen und Fahrzeugbeschädigungen führen.

Räder
Reifenfülldruck, Schneeketten und Radschrauben
Reifenfülldruck
Der Aufkleber mit den Reifenfülldruckwerten befindet sich auf der Innensei-
te der Tankklappe. Die angegebenen Reifenfülldruckwerte gelten für kalte
Reifen. Bei warmen Reifen erhöhten Reifenfülldruck ⇒ 
nicht verringern.
Schneeketten
Schneeketten dürfen nur an den Vorderrädern montiert werden.
Weitere Hinweise finden Sie im Abschnitt „Räder“ der vorliegenden Anlei-
tung.
Radschrauben
Nach dem Radwechsel sollten Sie das Anzugsdrehmoment der Radschrau-
ben so schnell wie möglich mit einem Drehmomentschlüssel prüfen lassen ⇒ 
. Das Anzugsdrehmoment beträgt bei Stahl- und Leichtmetallfelgen
120 Nm.
ACHTUNG
● Prüfen Sie mindestens einmal im Monat den Reifenfülldruck. Die kor-
rekten Reifenfülldruckwerte sind von großer Bedeutung. Wenn die Reifen-
fülldruckwerte zu niedrig oder zu hoch sind, besteht besonders bei ho-
hen Geschwindigkeiten eine erhöhte Unfallgefahr!
● Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmo-
ment angezogen, können sich die Räder während der Fahrt lösen – Un-
fallgefahr! Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädi-
gung der Radschrauben beziehungsweise der Gewinde führen.
Hinweis
Wir empfehlen Ihnen, sich beim Fachbetrieb über entsprechende Räder-,
Reifen- und Schneekettengrößen zu informieren. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

308Technische Daten

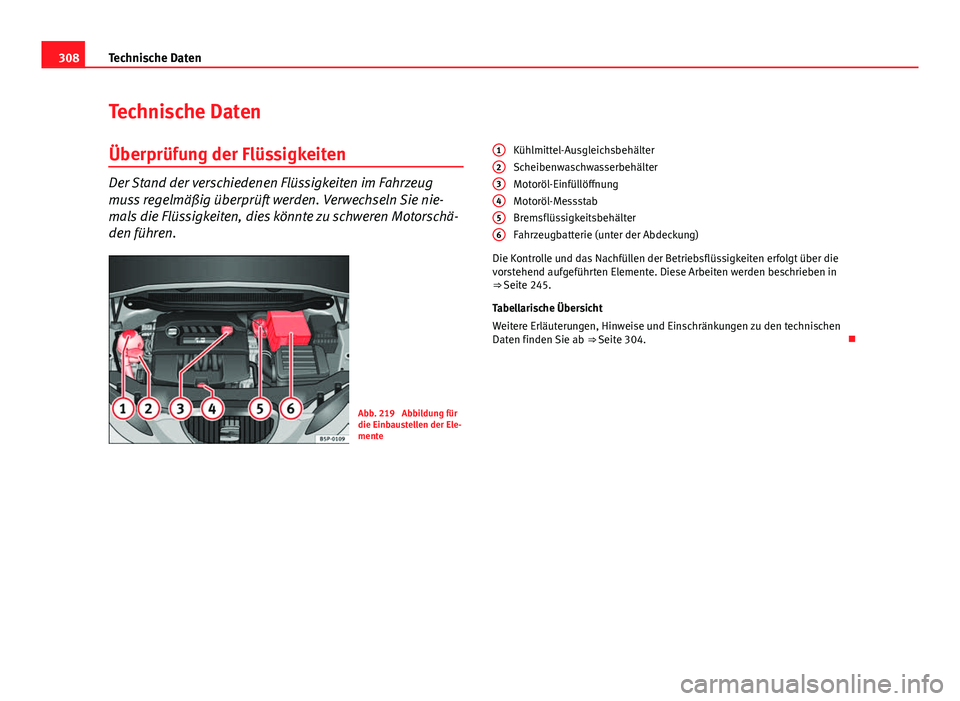

Technische Daten
Überprüfung der Flüssigkeiten
Der Stand der verschiedenen Flüssigkeiten im Fahrzeug
muss regelmäßig überprüft werden. Verwechseln Sie nie-
mals die Flüssigkeiten, dies könnte zu schweren Motorschä-
den führen.
Abb. 219 Abbildung für
die Einbaustellen der Ele-
mente Kühlmittel-Ausgleichsbehälter
Scheibenwaschwasserbehälter
Motoröl-Einfüllöffnung
Motoröl-Messstab
Bremsflüssigkeitsbehälter
Fahrzeugbatterie (unter der Abdeckung)
Die Kontrolle und das Nachfüllen der Betriebsflüssigkeiten erfolgt über die
vorstehend aufgeführten Elemente. Diese Arbeiten werden beschrieben in
⇒ Seite 245.
Tabellarische Übersicht
Weitere Erläuterungen, Hinweise und Einschränkungen zu den technischen
Daten finden Sie ab ⇒ Seite 304. 
1
23456

309
Technische Daten

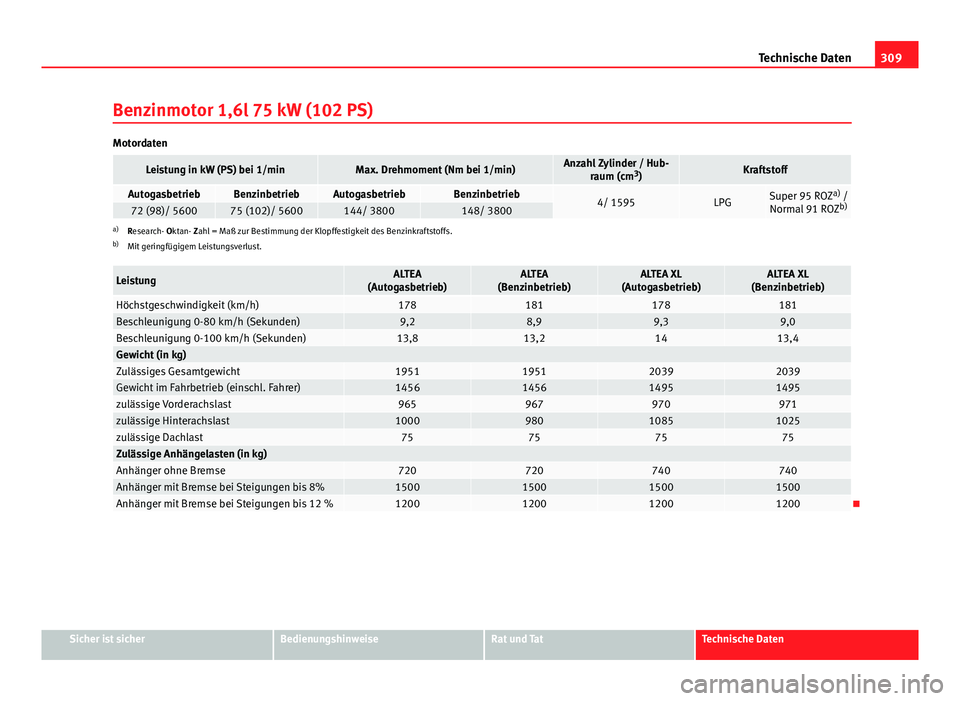

Benzinmotor 1,6l 75 kW (102 PS)
Motordaten
Leistung in kW (PS) bei 1/minMax. Drehmoment (Nm bei 1/min)Anzahl Zylinder / Hub- raum (cm 3
)Kraftstoff
AutogasbetriebBenzinbetriebAutogasbetriebBenzinbetrieb4/ 1595LPGSuper 95 ROZ a)
/
Normal 91 ROZ b)72 (98)/ 560075 (102)/ 5600144/ 3800148/ 3800a)
Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.
b) Mit geringfügigem Leistungsverlust.
LeistungALTEA
(Autogasbetrieb)ALTEA
(Benzinbetrieb)ALTEA XL
(Autogasbetrieb)ALTEA XL
(Benzinbetrieb)
Höchstgeschwindigkeit (km/h)178181178181Beschleunigung 0-80 km/h (Sekunden)9,28,99,39,0Beschleunigung 0-100 km/h (Sekunden)13,813,21413,4Gewicht (in kg)Zulässiges Gesamtgewicht1951195120392039Gewicht im Fahrbetrieb (einschl. Fahrer)1456145614951495zulässige Vorderachslast965967970971zulässige Hinterachslast100098010851025zulässige Dachlast75757575Zulässige Anhängelasten (in kg)Anhänger ohne Bremse720720740740Anhänger mit Bremse bei Steigungen bis 8%1500150015001500Anhänger mit Bremse bei Steigungen bis 12 %1200120012001200
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

310Technische Daten

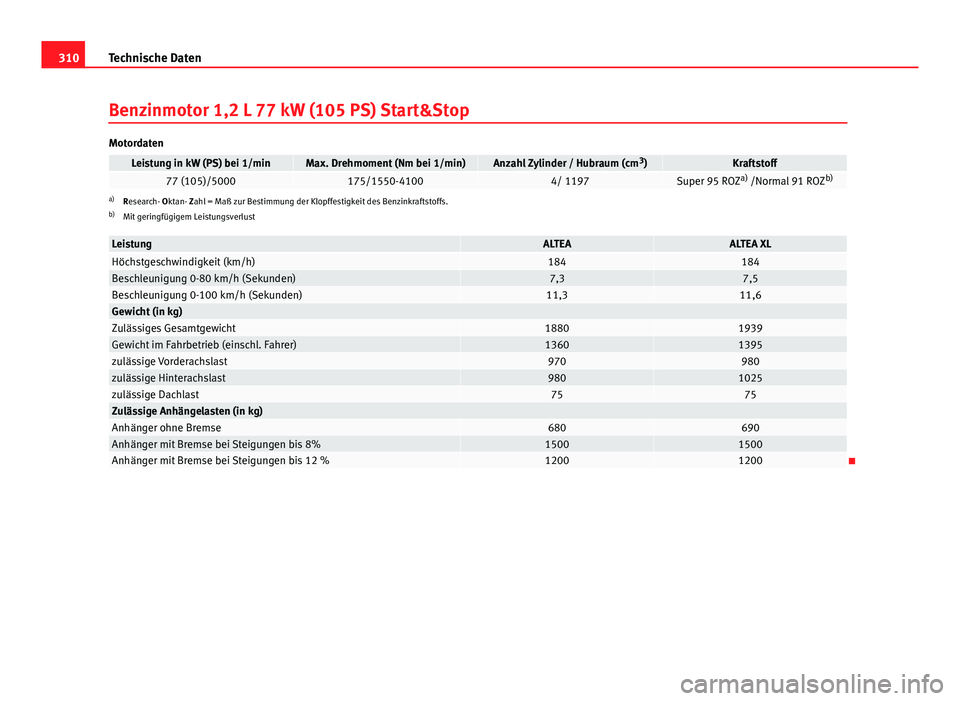

Benzinmotor 1,2 L 77 kW (105 PS) Start&Stop
Motordaten
Leistung in kW (PS) bei 1/minMax. Drehmoment (Nm bei 1/min)Anzahl Zylinder / Hubraum (cm 3
)Kraftstoff77 (105)/5000175/1550-41004/ 1197Super 95 ROZ a)
/Normal 91 ROZ b)a)
Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.
b) Mit geringfügigem Leistungsverlust
LeistungALTEAALTEA XLHöchstgeschwindigkeit (km/h)184184Beschleunigung 0-80 km/h (Sekunden)7,37,5Beschleunigung 0-100 km/h (Sekunden)11,311,6Gewicht (in kg)Zulässiges Gesamtgewicht18801939Gewicht im Fahrbetrieb (einschl. Fahrer)13601395zulässige Vorderachslast970980zulässige Hinterachslast9801025zulässige Dachlast7575Zulässige Anhängelasten (in kg)Anhänger ohne Bremse680690Anhänger mit Bremse bei Steigungen bis 8%15001500Anhänger mit Bremse bei Steigungen bis 12 %12001200
