2014 Seat Altea Freetrack Betriebsanleitung (in German)

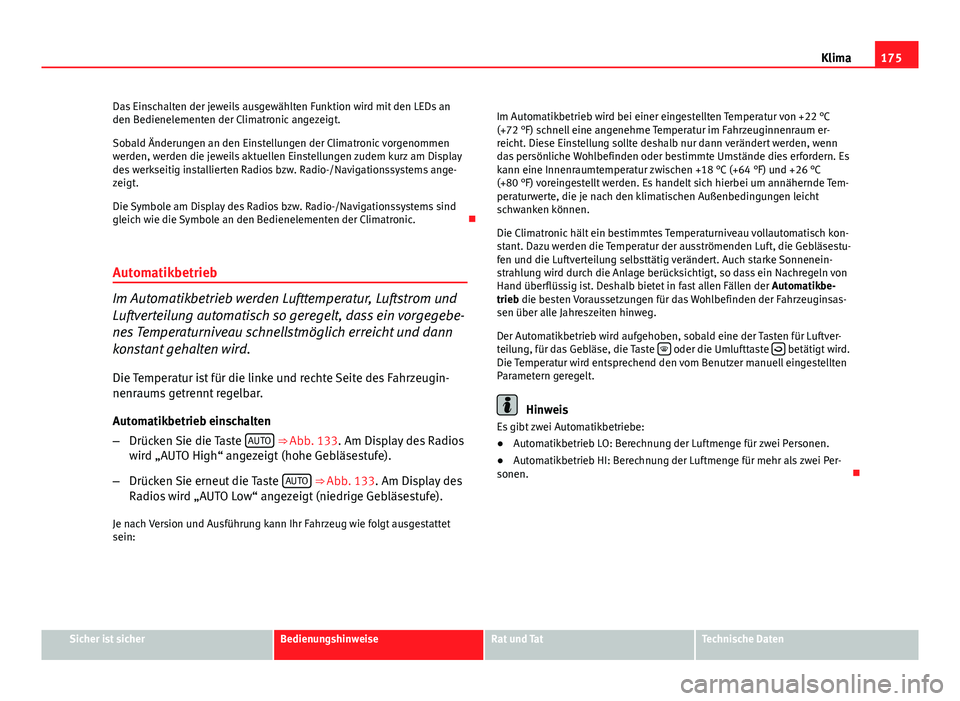

175
Klima
Das Einschalten der jeweils ausgewählten Funktion wird mit den LEDs an
den Bedienelementen der Climatronic angezeigt.
Sobald Änderungen an den Einstellungen der Climatronic vorgenommen
werden, werden die jeweils aktuellen Einstellungen zudem kurz am Display
des werkseitig installierten Radios bzw. Radio-/Navigationssystems ange-
zeigt.
Die Symbole am Display des Radios bzw. Radio-/Navigationssystems sind
gleich wie die Symbole an den Bedienelementen der Climatronic. 
Automatikbetrieb
Im Automatikbetrieb werden Lufttemperatur, Luftstrom und
Luftverteilung automatisch so geregelt, dass ein vorgegebe-
nes Temperaturniveau schnellstmöglich erreicht und dann
konstant gehalten wird. Die Temperatur ist für die linke und rechte Seite des Fahrzeugin-
nenraums getrennt regelbar.
Automatikbetrieb einschalten
– Drücken Sie die Taste AUTO
⇒ 
Abb. 133. Am Display des Radios
wird „AUTO High“ angezeigt (hohe Gebläsestufe).
– Drücken Sie erneut die Taste AUTO
⇒ 
Abb. 133. Am Display des
Radios wird „AUTO Low“ angezeigt (niedrige Gebläsestufe).
Je nach Version und Ausführung kann Ihr Fahrzeug wie folgt ausgestattet
sein: Im Automatikbetrieb wird bei einer eingestellten Temperatur von +22 °C
(+72 °F) schnell eine angenehme Temperatur im Fahrzeuginnenraum er-
reicht. Diese Einstellung sollte deshalb nur dann verändert werden, wenn
das persönliche Wohlbefinden oder bestimmte Umstände dies erfordern. Es
kann eine Innenraumtemperatur zwischen +18 °C (+64 °F) und +26 °C
(+80 °F) voreingestellt werden. Es handelt sich hierbei um annähernde Tem-
peraturwerte, die je nach den klimatischen Außenbedingungen leicht
schwanken können.
Die Climatronic hält ein bestimmtes Temperaturniveau vollautomatisch kon-
stant. Dazu werden die Temperatur der ausströmenden Luft, die Gebläsestu-
fen und die Luftverteilung selbsttätig verändert. Auch starke Sonnenein-
strahlung wird durch die Anlage berücksichtigt, so dass ein Nachregeln von
Hand überflüssig ist. Deshalb bietet in fast allen Fällen der
Automatikbe-
trieb die besten Voraussetzungen für das Wohlbefinden der Fahrzeuginsas-
sen über alle Jahreszeiten hinweg.
Der Automatikbetrieb wird aufgehoben, sobald eine der Tasten für Luftver-
teilung, für das Gebläse, die Taste 
oder die Umlufttaste  betätigt wird.
Die Temperatur wird entsprechend den vom Benutzer manuell eingestellten
Parametern geregelt.
Hinweis
Es gibt zwei Automatikbetriebe:
● Automatikbetrieb LO: Berechnung der Luftmenge für zwei Personen.
● Automatikbetrieb HI: Berechnung der Luftmenge für mehr als zwei Per-
sonen. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

176Klima

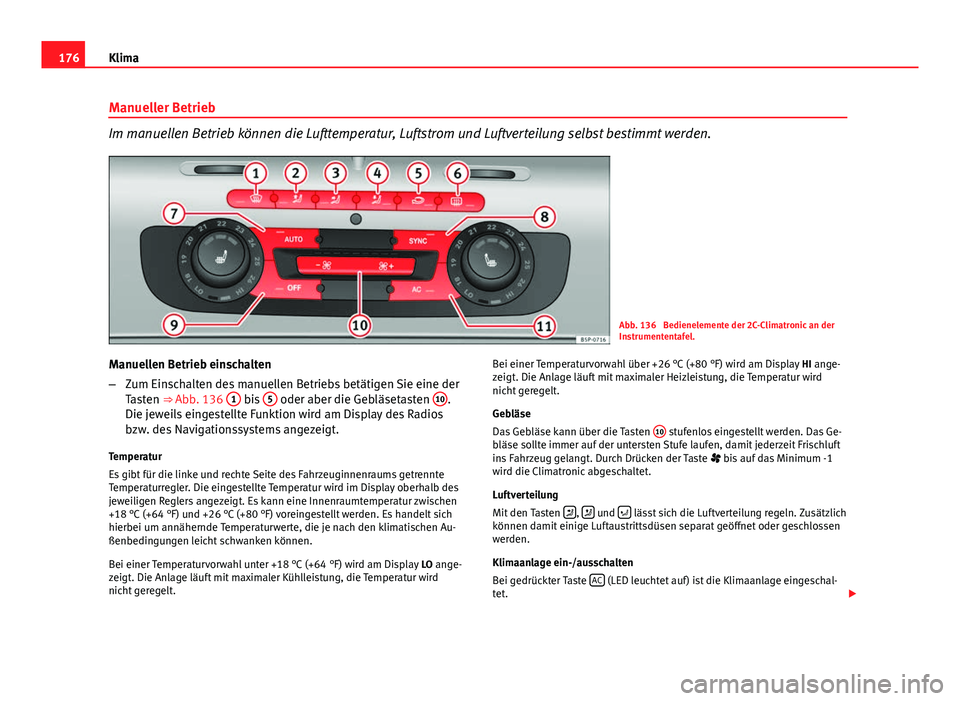

Manueller Betrieb
Im manuellen Betrieb können die Lufttemperatur, Luftstrom und Luftverteilung selbst bestimmt werden.
Abb. 136 Bedienelemente der 2C-Climatronic an der
Instrumententafel.
Manuellen Betrieb einschalten
– Zum Einschalten des manuellen Betriebs betätigen Sie eine der
Tasten ⇒ Abb. 136 1
bis 5 oder aber die Gebläsetasten 10.
Die jeweils eingestellte Funktion wird am Display des Radios
bzw. des Navigationssystems angezeigt.
Temperatur
Es gibt für die linke und rechte Seite des Fahrzeuginnenraums getrennte
Temperaturregler. Die eingestellte Temperatur wird im Display oberhalb des
jeweiligen Reglers angezeigt. Es kann eine Innenraumtemperatur zwischen
+18 °C (+64 °F) und +26 °C (+80 °F) voreingestellt werden. Es handelt sich
hierbei um annähernde Temperaturwerte, die je nach den klimatischen Au-
ßenbedingungen leicht schwanken können.
Bei einer Temperaturvorwahl unter +18 °C (+64 °F) wird am Display LO ange-
zeigt. Die Anlage läuft mit maximaler Kühlleistung, die Temperatur wird
nicht geregelt. Bei einer Temperaturvorwahl über +26 °C (+80 °F) wird am Display
HI ange-
zeigt. Die Anlage läuft mit maximaler Heizleistung, die Temperatur wird
nicht geregelt.
Gebläse
Das Gebläse kann über die Tasten 10
stufenlos eingestellt werden. Das Ge-
bläse sollte immer auf der untersten Stufe laufen, damit jederzeit Frischluft
ins Fahrzeug gelangt. Durch Drücken der Taste  bis auf das Minimum -1
wird die Climatronic abgeschaltet.
Luftverteilung
Mit den Tasten 
,  und  lässt sich die Luftverteilung regeln. Zusätzlich
können damit einige Luftaustrittsdüsen separat geöffnet oder geschlossen
werden.
Klimaanlage ein-/ausschalten
Bei gedrückter Taste AC
(LED leuchtet auf) ist die Klimaanlage eingeschal-
tet. 

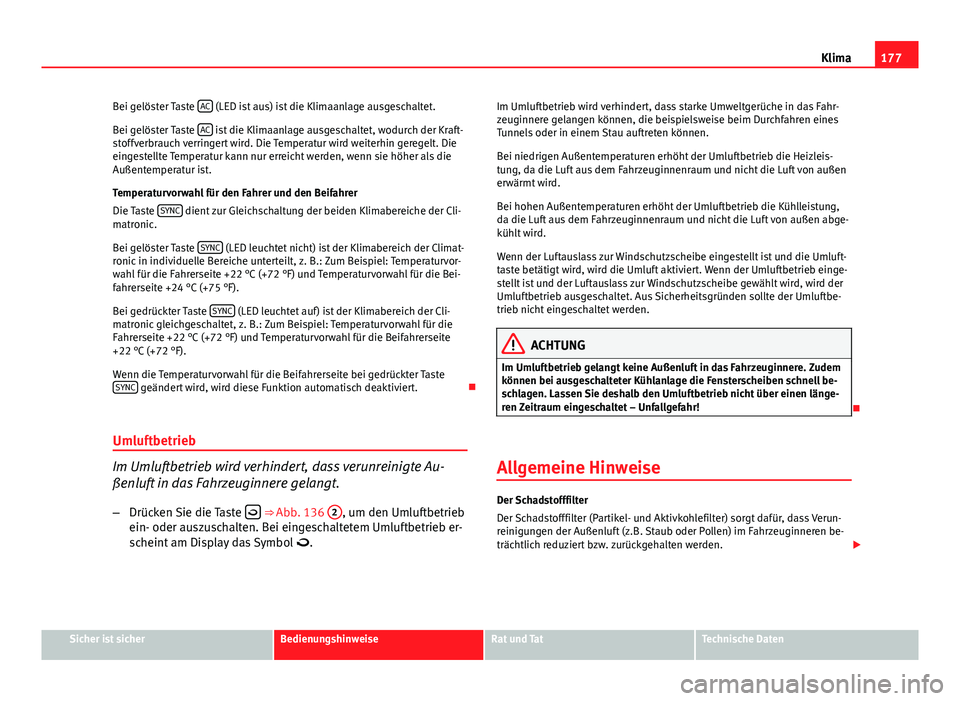

177
Klima
Bei gelöster Taste AC
(LED ist aus) ist die Klimaanlage ausgeschaltet.
Bei gelöster Taste AC
ist die Klimaanlage ausgeschaltet, wodurch der Kraft-
stoffverbrauch verringert wird. Die Temperatur wird weiterhin geregelt. Die
eingestellte Temperatur kann nur erreicht werden, wenn sie höher als die
Außentemperatur ist.
Temperaturvorwahl für den Fahrer und den Beifahrer
Die Taste SYNC
dient zur Gleichschaltung der beiden Klimabereiche der Cli-
matronic.
Bei gelöster Taste SYNC
(LED leuchtet nicht) ist der Klimabereich der Climat-
ronic in individuelle Bereiche unterteilt, z. B.: Zum Beispiel: Temperaturvor-
wahl für die Fahrerseite +22 °C (+72 °F) und Temperaturvorwahl für die Bei-
fahrerseite +24 °C (+75 °F).
Bei gedrückter Taste SYNC
(LED leuchtet auf) ist der Klimabereich der Cli-
matronic gleichgeschaltet, z. B.: Zum Beispiel: Temperaturvorwahl für die
Fahrerseite +22 °C (+72 °F) und Temperaturvorwahl für die Beifahrerseite
+22 °C (+72 °F).
Wenn die Temperaturvorwahl für die Beifahrerseite bei gedrückter Taste SYNC
geändert wird, wird diese Funktion automatisch deaktiviert. 
Umluftbetrieb
Im Umluftbetrieb wird verhindert, dass verunreinigte Au-
ßenluft in das Fahrzeuginnere gelangt.
– Drücken Sie die Taste 
⇒ Abb. 136
2, um den Umluftbetrieb
ein- oder auszuschalten. Bei eingeschaltetem Umluftbetrieb er-
scheint am Display das Symbol . Im Umluftbetrieb wird verhindert, dass starke Umweltgerüche in das Fahr-
zeuginnere gelangen können, die beispielsweise beim Durchfahren eines
Tunnels oder in einem Stau auftreten können.
Bei niedrigen Außentemperaturen erhöht der Umluftbetrieb die Heizleis-
tung, da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen
erwärmt wird.
Bei hohen Außentemperaturen erhöht der Umluftbetrieb die Kühlleistung,
da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen abge-
kühlt wird.
Wenn der Luftauslass zur Windschutzscheibe eingestellt ist und die Umluft-
taste betätigt wird, wird die Umluft aktiviert. Wenn der Umluftbetrieb einge-
stellt ist und der Luftauslass zur Windschutzscheibe gewählt wird, wird der
Umluftbetrieb ausgeschaltet. Aus Sicherheitsgründen sollte der Umluftbe-
trieb nicht eingeschaltet werden.
ACHTUNG
Im Umluftbetrieb gelangt keine Außenluft in das Fahrzeuginnere. Zudem
können bei ausgeschalteter Kühlanlage die Fensterscheiben schnell be-
schlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen länge-
ren Zeitraum eingeschaltet – Unfallgefahr!

Allgemeine Hinweise
Der Schadstofffilter
Der Schadstofffilter (Partikel- und Aktivkohlefilter) sorgt dafür, dass Verun-
reinigungen der Außenluft (z.B. Staub oder Pollen) im Fahrzeuginneren be-
trächtlich reduziert bzw. zurückgehalten werden. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

178Klima

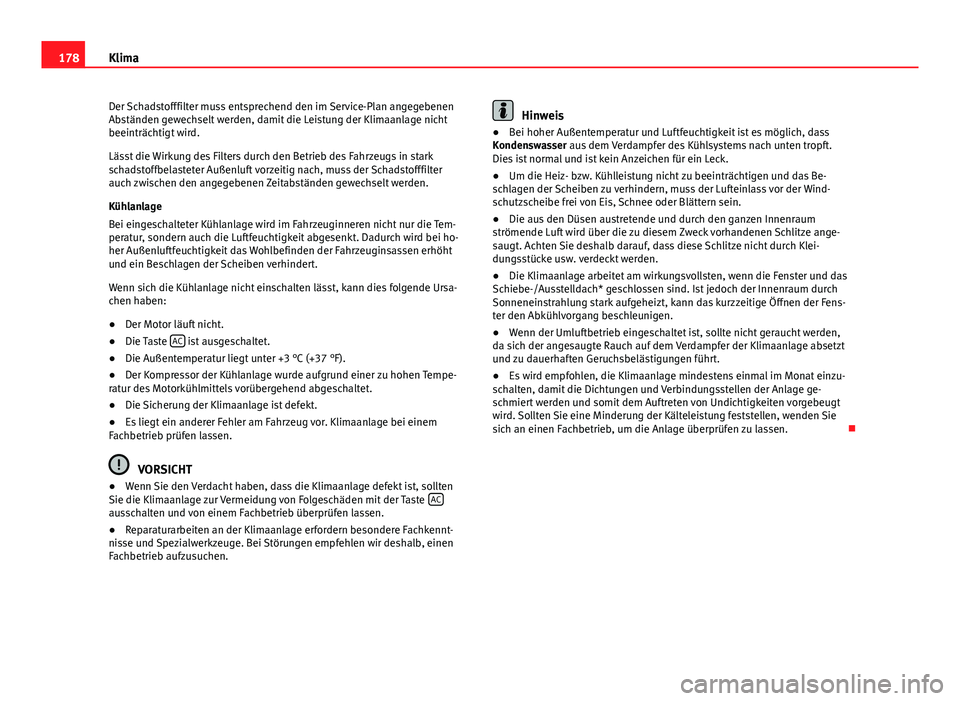

Der Schadstofffilter muss entsprechend den im Service-Plan angegebenen
Abständen gewechselt werden, damit die Leistung der Klimaanlage nicht
beeinträchtigt wird.
Lässt die Wirkung des Filters durch den Betrieb des Fahrzeugs in stark
schadstoffbelasteter Außenluft vorzeitig nach, muss der Schadstofffilter
auch zwischen den angegebenen Zeitabständen gewechselt werden.
Kühlanlage
Bei eingeschalteter Kühlanlage wird im Fahrzeuginneren nicht nur die Tem-
peratur, sondern auch die Luftfeuchtigkeit abgesenkt. Dadurch wird bei ho-
her Außenluftfeuchtigkeit das Wohlbefinden der Fahrzeuginsassen erhöht
und ein Beschlagen der Scheiben verhindert.
Wenn sich die Kühlanlage nicht einschalten lässt, kann dies folgende Ursa-
chen haben:
● Der Motor läuft nicht.
● Die Taste AC
ist ausgeschaltet.
● Die Außentemperatur liegt unter +3 °C (+37 °F).
● Der Kompressor der Kühlanlage wurde aufgrund einer zu hohen Tempe-
ratur des Motorkühlmittels vorübergehend abgeschaltet.
● Die Sicherung der Klimaanlage ist defekt.
● Es liegt ein anderer Fehler am Fahrzeug vor. Klimaanlage bei einem
Fachbetrieb prüfen lassen.
VORSICHT
● Wenn Sie den Verdacht haben, dass die Klimaanlage defekt ist, sollten
Sie die Klimaanlage zur Vermeidung von Folgeschäden mit der Taste AC
ausschalten und von einem Fachbetrieb überprüfen lassen.
●
Reparaturarbeiten an der Klimaanlage erfordern besondere Fachkennt-
nisse und Spezialwerkzeuge. Bei Störungen empfehlen wir deshalb, einen
Fachbetrieb aufzusuchen.
Hinweis
● Bei hoher Außentemperatur und Luftfeuchtigkeit ist es möglich, dass
Kondenswasser aus dem Verdampfer des Kühlsystems nach unten tropft.
Dies ist normal und ist kein Anzeichen für ein Leck.
● Um die Heiz- bzw. Kühlleistung nicht zu beeinträchtigen und das Be-
schlagen der Scheiben zu verhindern, muss der Lufteinlass vor der Wind-
schutzscheibe frei von Eis, Schnee oder Blättern sein.
● Die aus den Düsen austretende und durch den ganzen Innenraum
strömende Luft wird über die zu diesem Zweck vorhandenen Schlitze ange-
saugt. Achten Sie deshalb darauf, dass diese Schlitze nicht durch Klei-
dungsstücke usw. verdeckt werden.
● Die Klimaanlage arbeitet am wirkungsvollsten, wenn die Fenster und das
Schiebe-/Ausstelldach* geschlossen sind. Ist jedoch der Innenraum durch
Sonneneinstrahlung stark aufgeheizt, kann das kurzzeitige Öffnen der Fens-
ter den Abkühlvorgang beschleunigen.
● Wenn der Umluftbetrieb eingeschaltet ist, sollte nicht geraucht werden,
da sich der angesaugte Rauch auf dem Verdampfer der Klimaanlage absetzt
und zu dauerhaften Geruchsbelästigungen führt.
● Es wird empfohlen, die Klimaanlage mindestens einmal im Monat einzu-
schalten, damit die Dichtungen und Verbindungsstellen der Anlage ge-
schmiert werden und somit dem Auftreten von Undichtigkeiten vorgebeugt
wird. Sollten Sie eine Minderung der Kälteleistung feststellen, wenden Sie
sich an einen Fachbetrieb, um die Anlage überprüfen zu lassen. 

179

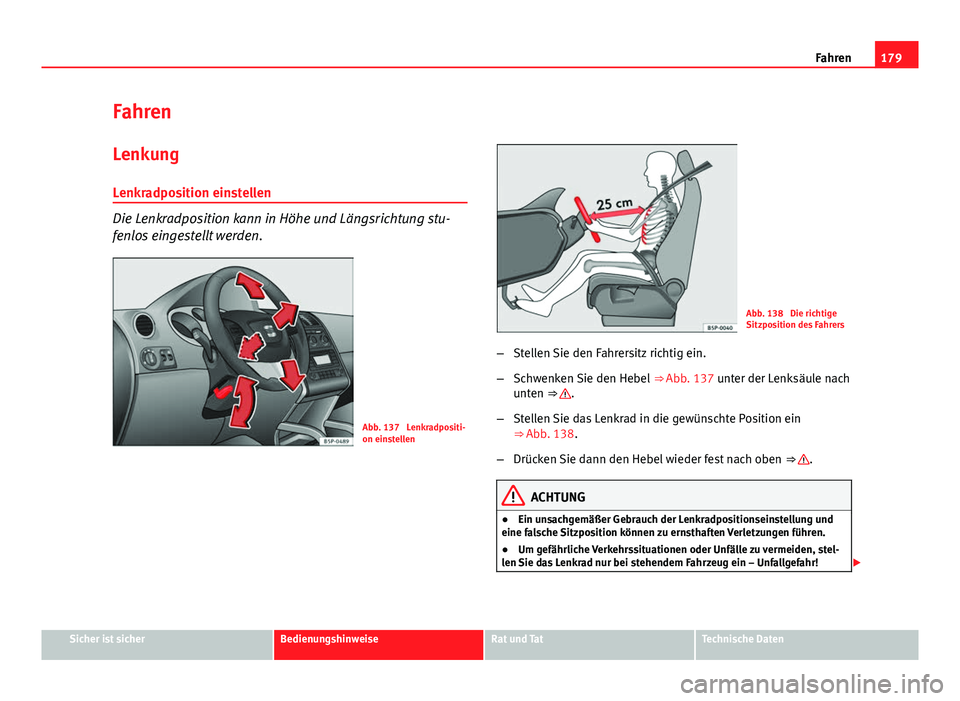

Fahren
Fahren Lenkung
Lenkradposition einstellen
Die Lenkradposition kann in Höhe und Längsrichtung stu-
fenlos eingestellt werden.
Abb. 137 Lenkradpositi-
on einstellen
Abb. 138 Die richtige
Sitzposition des Fahrers
– Stellen Sie den Fahrersitz richtig ein.
– Schwenken Sie den Hebel ⇒ Abb. 137 unter der Lenksäule nach
unten ⇒ 
.
– Stellen Sie das Lenkrad in die gewünschte Position ein
⇒ Abb. 138.
– Drücken Sie dann den Hebel wieder fest nach oben ⇒ 
.
ACHTUNG
● Ein unsachgemäßer Gebrauch der Lenkradpositionseinstellung und
eine falsche Sitzposition können zu ernsthaften Verletzungen führen.
● Um gefährliche Verkehrssituationen oder Unfälle zu vermeiden, stel-
len Sie das Lenkrad nur bei stehendem Fahrzeug ein – Unfallgefahr! 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

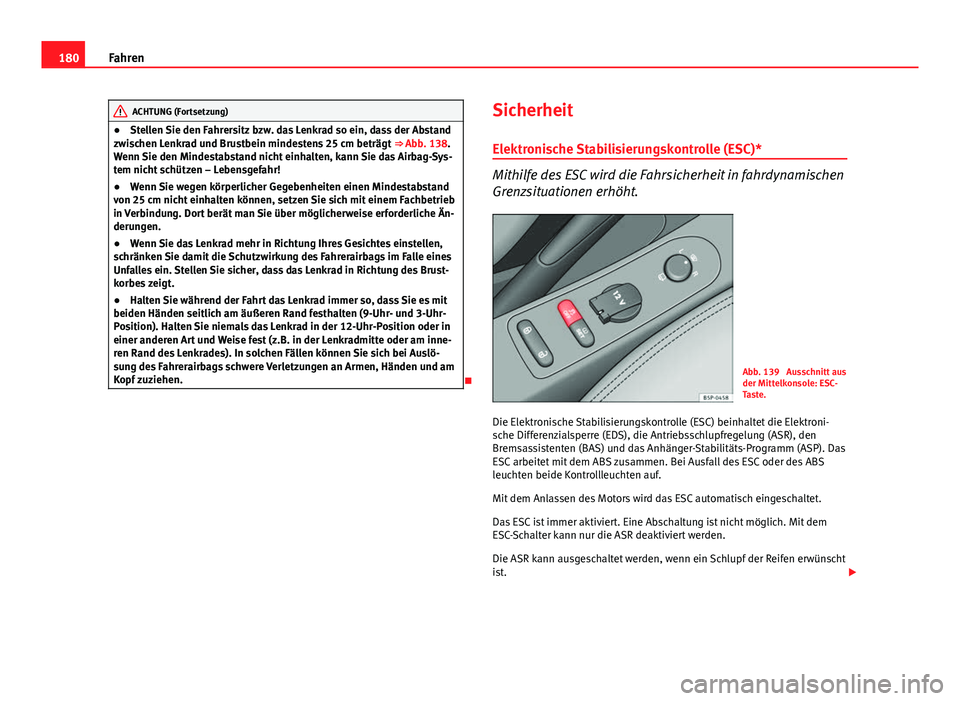

180Fahren
ACHTUNG (Fortsetzung)
● Stellen Sie den Fahrersitz bzw. das Lenkrad so ein, dass der Abstand
zwischen Lenkrad und Brustbein mindestens 25 cm beträgt ⇒ Abb. 138.
Wenn Sie den Mindestabstand nicht einhalten, kann Sie das Airbag-Sys-
tem nicht schützen – Lebensgefahr!
● Wenn Sie wegen körperlicher Gegebenheiten einen Mindestabstand
von 25 cm nicht einhalten können, setzen Sie sich mit einem Fachbetrieb
in Verbindung. Dort berät man Sie über möglicherweise erforderliche Än-
derungen.
● Wenn Sie das Lenkrad mehr in Richtung Ihres Gesichtes einstellen,
schränken Sie damit die Schutzwirkung des Fahrerairbags im Falle eines
Unfalles ein. Stellen Sie sicher, dass das Lenkrad in Richtung des Brust-
korbes zeigt.
● Halten Sie während der Fahrt das Lenkrad immer so, dass Sie es mit
beiden Händen seitlich am äußeren Rand festhalten (9-Uhr- und 3-Uhr-
Position). Halten Sie niemals das Lenkrad in der 12-Uhr-Position oder in
einer anderen Art und Weise fest (z.B. in der Lenkradmitte oder am inne-
ren Rand des Lenkrades). In solchen Fällen können Sie sich bei Auslö-
sung des Fahrerairbags schwere Verletzungen an Armen, Händen und am
Kopf zuziehen.
 Sicherheit
Elektronische Stabilisierungskontrolle (ESC)*
Mithilfe des ESC wird die Fahrsicherheit in fahrdynamischen
Grenzsituationen erhöht.
Abb. 139 Ausschnitt aus
der Mittelkonsole: ESC-
Taste.
Die Elektronische Stabilisierungskontrolle (ESC) beinhaltet die Elektroni-
sche Differenzialsperre (EDS), die Antriebsschlupfregelung (ASR), den
Bremsassistenten (BAS) und das Anhänger-Stabilitäts-Programm (ASP). Das
ESC arbeitet mit dem ABS zusammen. Bei Ausfall des ESC oder des ABS
leuchten beide Kontrollleuchten auf.
Mit dem Anlassen des Motors wird das ESC automatisch eingeschaltet.
Das ESC ist immer aktiviert. Eine Abschaltung ist nicht möglich. Mit dem
ESC-Schalter kann nur die ASR deaktiviert werden.
Die ASR kann ausgeschaltet werden, wenn ein Schlupf der Reifen erwünscht
ist. 

181
Fahren

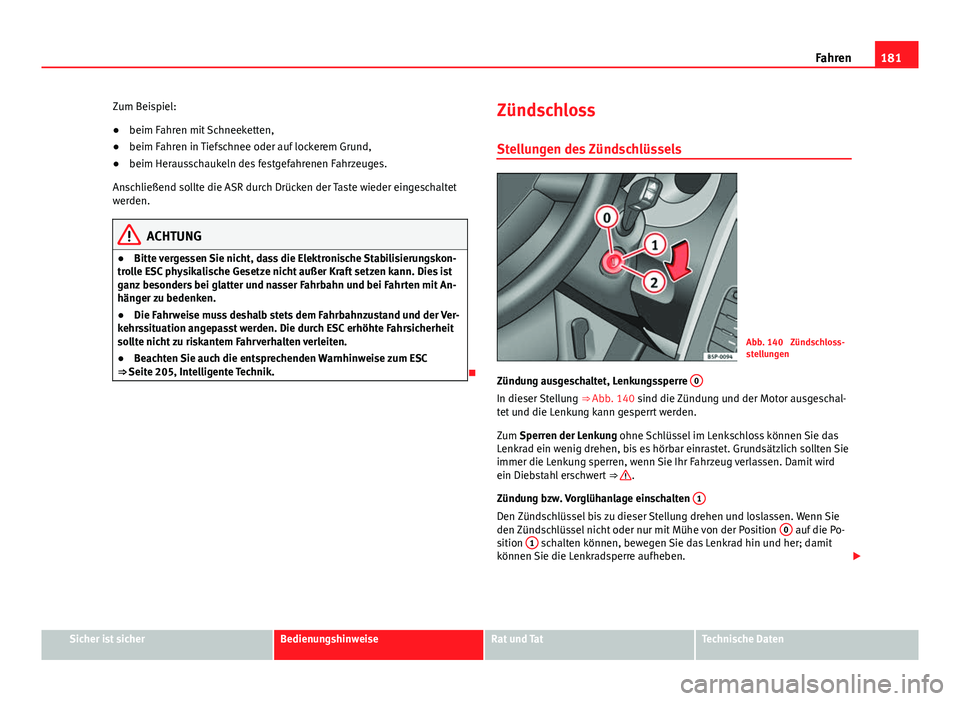

Zum Beispiel:
● beim Fahren mit Schneeketten,
● beim Fahren in Tiefschnee oder auf lockerem Grund,
● beim Herausschaukeln des festgefahrenen Fahrzeuges.
Anschließend sollte die ASR durch Drücken der Taste wieder eingeschaltet
werden.
ACHTUNG
● Bitte vergessen Sie nicht, dass die Elektronische Stabilisierungskon-
trolle ESC physikalische Gesetze nicht außer Kraft setzen kann. Dies ist
ganz besonders bei glatter und nasser Fahrbahn und bei Fahrten mit An-
hänger zu bedenken.
● Die Fahrweise muss deshalb stets dem Fahrbahnzustand und der Ver-
kehrssituation angepasst werden. Die durch ESC erhöhte Fahrsicherheit
sollte nicht zu riskantem Fahrverhalten verleiten.
● Beachten Sie auch die entsprechenden Warnhinweise zum ESC
⇒  Seite 205, Intelligente Technik.
 Zündschloss
Stellungen des Zündschlüssels
Abb. 140 Zündschloss-
stellungen
Zündung ausgeschaltet, Lenkungssperre 0
In dieser Stellung
⇒ Abb. 140 sind die Zündung und der Motor ausgeschal-
tet und die Lenkung kann gesperrt werden.
Zum Sperren der Lenkung ohne Schlüssel im Lenkschloss können Sie das
Lenkrad ein wenig drehen, bis es hörbar einrastet. Grundsätzlich sollten Sie
immer die Lenkung sperren, wenn Sie Ihr Fahrzeug verlassen. Damit wird
ein Diebstahl erschwert ⇒ 
.
Zündung bzw. Vorglühanlage einschalten 1
Den Zündschlüssel bis zu dieser Stellung drehen und loslassen. Wenn Sie
den Zündschlüssel nicht oder nur mit Mühe von der Position 0 auf die Po-
sition 1 schalten können, bewegen Sie das Lenkrad hin und her; damit
können Sie die Lenkradsperre aufheben. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

182Fahren

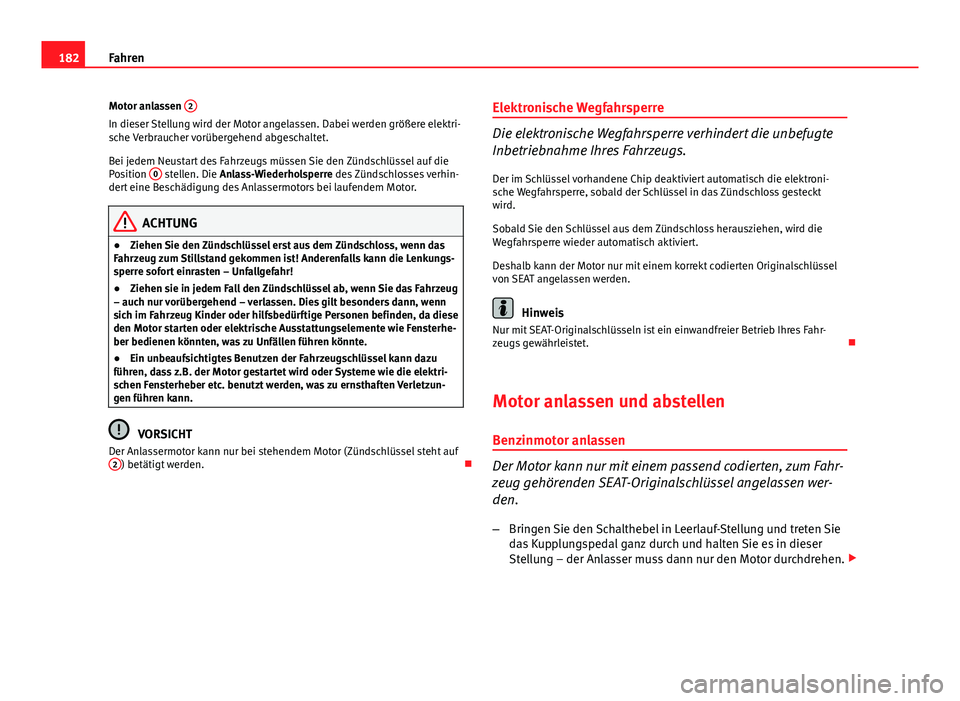

Motor anlassen 2
In dieser Stellung wird der Motor angelassen. Dabei werden größere elektri-
sche Verbraucher vorübergehend abgeschaltet.
Bei jedem Neustart des Fahrzeugs müssen Sie den Zündschlüssel auf die
Position 0
stellen. Die Anlass-Wiederholsperre des Zündschlosses verhin-
dert eine Beschädigung des Anlassermotors bei laufendem Motor.
ACHTUNG
● Ziehen Sie den Zündschlüssel erst aus dem Zündschloss, wenn das
Fahrzeug zum Stillstand gekommen ist! Anderenfalls kann die Lenkungs-
sperre sofort einrasten – Unfallgefahr!
● Ziehen sie in jedem Fall den Zündschlüssel ab, wenn Sie das Fahrzeug
– auch nur vorübergehend – verlassen. Dies gilt besonders dann, wenn
sich im Fahrzeug Kinder oder hilfsbedürftige Personen befinden, da diese
den Motor starten oder elektrische Ausstattungselemente wie Fensterhe-
ber bedienen könnten, was zu Unfällen führen könnte.
● Ein unbeaufsichtigtes Benutzen der Fahrzeugschlüssel kann dazu
führen, dass z.B. der Motor gestartet wird oder Systeme wie die elektri-
schen Fensterheber etc. benutzt werden, was zu ernsthaften Verletzun-
gen führen kann.
VORSICHT
Der Anlassermotor kann nur bei stehendem Motor (Zündschlüssel steht auf 2
) betätigt werden. Elektronische Wegfahrsperre
Die elektronische Wegfahrsperre verhindert die unbefugte
Inbetriebnahme Ihres Fahrzeugs.
Der im Schlüssel vorhandene Chip deaktiviert automatisch die elektroni-
sche Wegfahrsperre, sobald der Schlüssel in das Zündschloss gesteckt
wird.
Sobald Sie den Schlüssel aus dem Zündschloss herausziehen, wird die
Wegfahrsperre wieder automatisch aktiviert.
Deshalb kann der Motor nur mit einem korrekt codierten Originalschlüssel
von SEAT angelassen werden.
Hinweis
Nur mit SEAT-Originalschlüsseln ist ein einwandfreier Betrieb Ihres Fahr-
zeugs gewährleistet. 
Motor anlassen und abstellen Benzinmotor anlassen
Der Motor kann nur mit einem passend codierten, zum Fahr-
zeug gehörenden SEAT-Originalschlüssel angelassen wer-
den.
– Bringen Sie den Schalthebel in Leerlauf-Stellung und treten Sie
das Kupplungspedal ganz durch und halten Sie es in dieser
Stellung – der Anlasser muss dann nur den Motor durchdrehen. 
