2014 Seat Altea Freetrack Betriebsanleitung (in German)

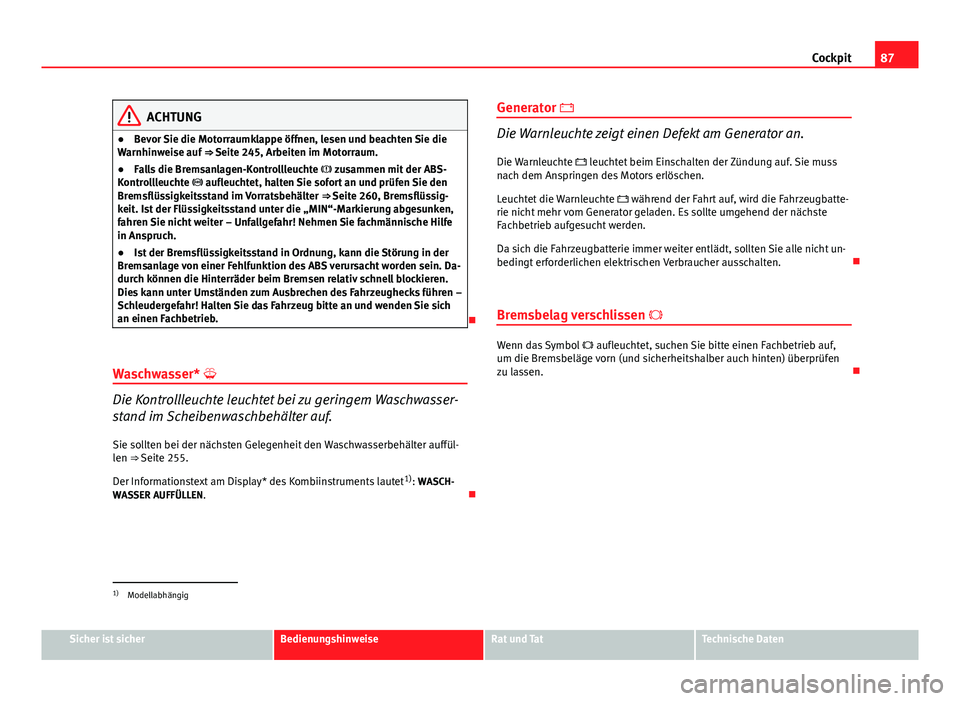

87
Cockpit
ACHTUNG
● Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
Warnhinweise auf ⇒ Seite 245, Arbeiten im Motorraum.
● Falls die Bremsanlagen-Kontrollleuchte  zusammen mit der ABS-
Kontrollleuchte  aufleuchtet, halten Sie sofort an und prüfen Sie den
Bremsflüssigkeitsstand im Vorratsbehälter ⇒ Seite 260, Bremsflüssig-
keit. Ist der Flüssigkeitsstand unter die „MIN“-Markierung abgesunken,
fahren Sie nicht weiter – Unfallgefahr! Nehmen Sie fachmännische Hilfe
in Anspruch.
● Ist der Bremsflüssigkeitsstand in Ordnung, kann die Störung in der
Bremsanlage von einer Fehlfunktion des ABS verursacht worden sein. Da-
durch können die Hinterräder beim Bremsen relativ schnell blockieren.
Dies kann unter Umständen zum Ausbrechen des Fahrzeughecks führen –
Schleudergefahr! Halten Sie das Fahrzeug bitte an und wenden Sie sich
an einen Fachbetrieb.

Waschwasser* 
Die Kontrollleuchte leuchtet bei zu geringem Waschwasser-
stand im Scheibenwaschbehälter auf.
Sie sollten bei der nächsten Gelegenheit den Waschwasserbehälter auffül-
len ⇒ Seite 255.
Der Informationstext am Display* des Kombiinstruments lautet 1)
: WASCH-
WASSER AUFFÜLLEN. Generator 
Die Warnleuchte zeigt einen Defekt am Generator an.
Die Warnleuchte  leuchtet beim Einschalten der Zündung auf. Sie muss
nach dem Anspringen des Motors erlöschen.
Leuchtet die Warnleuchte  während der Fahrt auf, wird die Fahrzeugbatte-
rie nicht mehr vom Generator geladen. Es sollte umgehend der nächste
Fachbetrieb aufgesucht werden.
Da sich die Fahrzeugbatterie immer weiter entlädt, sollten Sie alle nicht un-
bedingt erforderlichen elektrischen Verbraucher ausschalten. 
Bremsbelag verschlissen 
Wenn das Symbol  aufleuchtet, suchen Sie bitte einen Fachbetrieb auf,
um die Bremsbeläge vorn (und sicherheitshalber auch hinten) überprüfen
zu lassen. 
1)
Modellabhängig
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

88Cockpit
Reifenfülldruck 
Das System der Reifendruckkontrolle überwacht die Radd-
rehzahl sowie das Frequenzspektrum der einzelnen Räder.
Abb. 50 Mittelkonsole:
Taste für die Reifenkon-
trollanzeige
Die Kontrollleuchte für den Reifenfülldruck 1)
vergleicht die Drehzahl und da-
mit den Abrollumfang der einzelnen Räder mit Hilfe des ESC. Wenn sich der
Abrollumfang ändert, erfolgt eine Warnung durch die Kontrollleuchte für Rei-
fenfülldruck . Der Abrollumfang eines Reifens ändert sich, wenn:
● der Reifenfülldruck unzureichend ist.
● die Reifenstruktur beschädigt ist.
● das Fahrzeug ungleich beladen ist.
● die Räder einer Achse stärker belastet werden (z.B. beim Fahren mit An-
hänger oder an starken Steigungen bzw. Gefällen).
● am Fahrzeug Schneeketten montiert worden sind.
● das Notrad montiert worden ist.
● ein Rad an einer Achse gewechselt worden ist. Reifenfülldruck einstellen
Nach einer Änderung des Reifenfülldrucks oder nach dem Wechsel eines
oder mehrerer Räder muss bei eingeschalteter Zündung die Taste
⇒ Abb. 50
gedrückt gehalten werden, bis ein akustischer Bestätigungston zu hören ist
und die Kontrollleuchte erlischt.
Wenn die Räder einer starken Belastung ausgesetzt sind (z.B. beim Fahren
mit Anhänger oder bei hoher Zuladung), muss der Reifenfülldruck entspre-
chend der Empfehlung für volle Zuladung erhöht werden (siehe Aufkleber
auf der Innenseite der Tankklappe). Wenn die Taste für Reifenfülldruckkon-
trolle gedrückt wird, kann der neue Reifenfülldruckwert bestätigt werden.
Die Kontrollleuchte für Reifenfülldruck  leuchtet auf
Ist der Reifenfülldruck eines oder mehrerer Räder gegenüber dem vom Fah-
rer eingestellten Reifenfülldruck erheblich geringer, leuchtet die Reifenkon-
trollleuchte auf ⇒ 
.
Die Kontrollleuchte für Reifenfülldruck  blinkt
Wenn die Kontrollleuchte für Reifenfülldruck blinkt, weist dies auf eine Stö-
rung hin. Suchen Sie den nächstgelegenen Fachbetrieb auf. 
1)
Modellabhängig

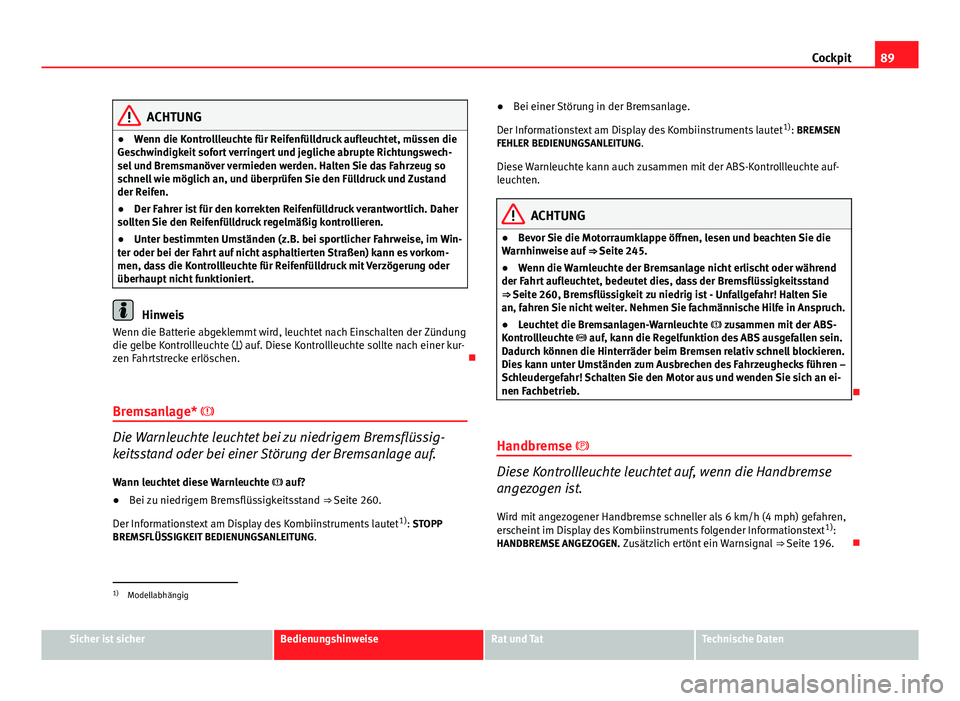

89
Cockpit
ACHTUNG
● Wenn die Kontrollleuchte für Reifenfülldruck aufleuchtet, müssen die
Geschwindigkeit sofort verringert und jegliche abrupte Richtungswech-
sel und Bremsmanöver vermieden werden. Halten Sie das Fahrzeug so
schnell wie möglich an, und überprüfen Sie den Fülldruck und Zustand
der Reifen.
● Der Fahrer ist für den korrekten Reifenfülldruck verantwortlich. Daher
sollten Sie den Reifenfülldruck regelmäßig kontrollieren.
● Unter bestimmten Umständen (z.B. bei sportlicher Fahrweise, im Win-
ter oder bei der Fahrt auf nicht asphaltierten Straßen) kann es vorkom-
men, dass die Kontrollleuchte für Reifenfülldruck mit Verzögerung oder
überhaupt nicht funktioniert.
Hinweis
Wenn die Batterie abgeklemmt wird, leuchtet nach Einschalten der Zündung
die gelbe Kontrollleuchte  auf. Diese Kontrollleuchte sollte nach einer kur-
zen Fahrtstrecke erlöschen. 
Bremsanlage* 
Die Warnleuchte leuchtet bei zu niedrigem Bremsflüssig-
keitsstand oder bei einer Störung der Bremsanlage auf. Wann leuchtet diese Warnleuchte  auf?
● Bei zu niedrigem Bremsflüssigkeitsstand
⇒ Seite 260.
Der Informationstext am Display des Kombiinstruments lautet 1)
: STOPP
BREMSFLÜSSIGKEIT BEDIENUNGSANLEITUNG. ●
Bei einer Störung in der Bremsanlage.
Der Informationstext am Display des Kombiinstruments lautet 1)
: BREMSEN
FEHLER BEDIENUNGSANLEITUNG.
Diese Warnleuchte kann auch zusammen mit der ABS-Kontrollleuchte auf-
leuchten.
ACHTUNG
● Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
Warnhinweise auf ⇒ Seite 245.
● Wenn die Warnleuchte der Bremsanlage nicht erlischt oder während
der Fahrt aufleuchtet, bedeutet dies, dass der Bremsflüssigkeitsstand
⇒  Seite 260, Bremsflüssigkeit zu niedrig ist - Unfallgefahr! Halten Sie
an, fahren Sie nicht weiter. Nehmen Sie fachmännische Hilfe in Anspruch.
● Leuchtet die Bremsanlagen-Warnleuchte  zusammen mit der ABS-
Kontrollleuchte  auf, kann die Regelfunktion des ABS ausgefallen sein.
Dadurch können die Hinterräder beim Bremsen relativ schnell blockieren.
Dies kann unter Umständen zum Ausbrechen des Fahrzeughecks führen –
Schleudergefahr! Schalten Sie den Motor aus und wenden Sie sich an ei-
nen Fachbetrieb.

Handbremse 
Diese Kontrollleuchte leuchtet auf, wenn die Handbremse
angezogen ist. Wird mit angezogener Handbremse schneller als 6 km/h (4 mph) gefahren,
erscheint im Display des Kombiinstruments folgender Informationstext 1)
:
HANDBREMSE ANGEZOGEN. Zusätzlich ertönt ein Warnsignal ⇒ Seite 196. 
1)
Modellabhängig
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

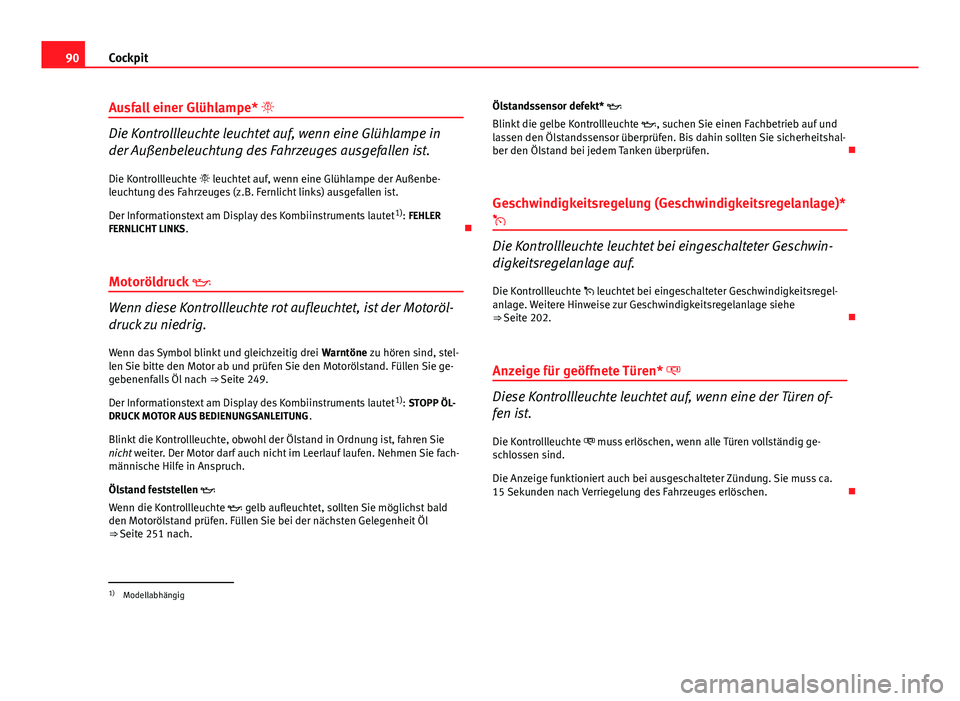

90Cockpit
Ausfall einer Glühlampe* 
Die Kontrollleuchte leuchtet auf, wenn eine Glühlampe in
der Außenbeleuchtung des Fahrzeuges ausgefallen ist.
Die Kontrollleuchte  leuchtet auf, wenn eine Glühlampe der Außenbe-
leuchtung des Fahrzeuges (z.B. Fernlicht links) ausgefallen ist.
Der Informationstext am Display des Kombiinstruments lautet 1)
: FEHLER
FERNLICHT LINKS. 
Motoröldruck 
Wenn diese Kontrollleuchte rot aufleuchtet, ist der Motoröl-
druck zu niedrig.
Wenn das Symbol blinkt und gleichzeitig drei Warntöne zu hören sind, stel-
len Sie bitte den Motor ab und prüfen Sie den Motorölstand. Füllen Sie ge-
gebenenfalls Öl nach ⇒ Seite 249.
Der Informationstext am Display des Kombiinstruments lautet 1)
: STOPP ÖL-
DRUCK MOTOR AUS BEDIENUNGSANLEITUNG .
Blinkt die Kontrollleuchte, obwohl der Ölstand in Ordnung ist, fahren Sie
nicht weiter. Der Motor darf auch nicht im Leerlauf laufen. Nehmen Sie fach-
männische Hilfe in Anspruch.
Ölstand feststellen 
Wenn die Kontrollleuchte  gelb aufleuchtet, sollten Sie möglichst bald
den Motorölstand prüfen. Füllen Sie bei der nächsten Gelegenheit Öl
⇒ Seite 251 nach. Ölstandssensor defekt* 
Blinkt die gelbe Kontrollleuchte
, suchen Sie einen Fachbetrieb auf und
lassen den Ölstandssensor überprüfen. Bis dahin sollten Sie sicherheitshal-
ber den Ölstand bei jedem Tanken überprüfen. 
Geschwindigkeitsregelung (Geschwindigkeitsregelanlage)*

Die Kontrollleuchte leuchtet bei eingeschalteter Geschwin-
digkeitsregelanlage auf. Die Kontrollleuchte  leuchtet bei eingeschalteter Geschwindigkeitsregel-
anlage. Weitere Hinweise zur Geschwindigkeitsregelanlage siehe
⇒ Seite 202. 
Anzeige für geöffnete Türen* 
Diese Kontrollleuchte leuchtet auf, wenn eine der Türen of-
fen ist. Die Kontrollleuchte  muss erlöschen, wenn alle Türen vollständig ge-
schlossen sind.
Die Anzeige funktioniert auch bei ausgeschalteter Zündung. Sie muss ca.
15 Sekunden nach Verriegelung des Fahrzeuges erlöschen. 
1)
Modellabhängig

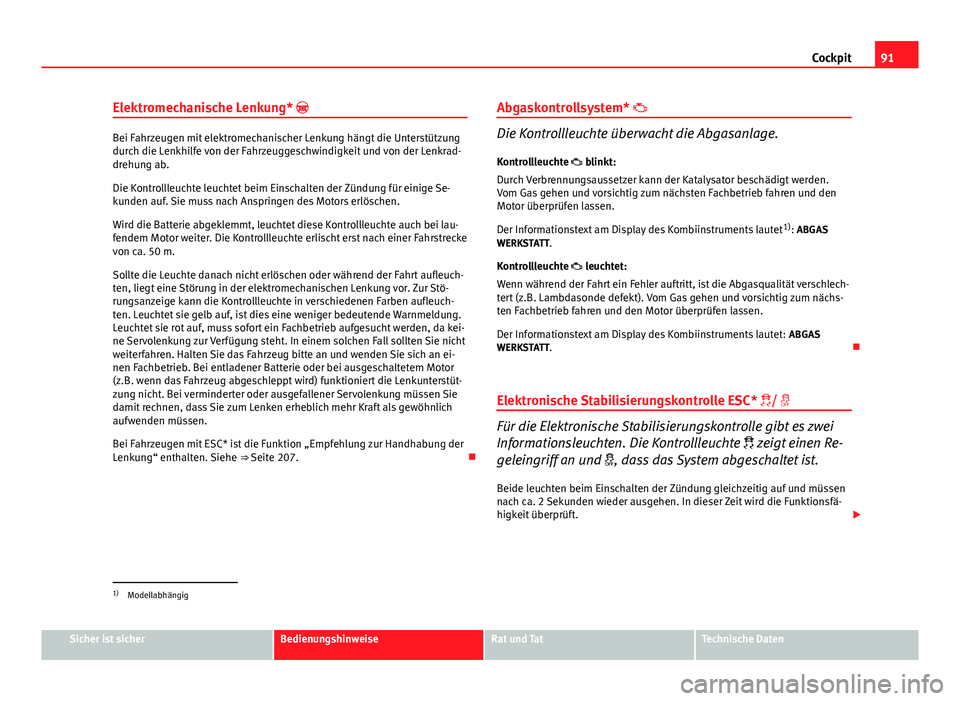

91
Cockpit
Elektromechanische Lenkung* 
Bei Fahrzeugen mit elektromechanischer Lenkung hängt die Unterstützung
durch die Lenkhilfe von der Fahrzeuggeschwindigkeit und von der Lenkrad-
drehung ab.
Die Kontrollleuchte leuchtet beim Einschalten der Zündung für einige Se-
kunden auf. Sie muss nach Anspringen des Motors erlöschen.
Wird die Batterie abgeklemmt, leuchtet diese Kontrollleuchte auch bei lau-
fendem Motor weiter. Die Kontrollleuchte erlischt erst nach einer Fahrstrecke
von ca. 50 m.
Sollte die Leuchte danach nicht erlöschen oder während der Fahrt aufleuch-
ten, liegt eine Störung in der elektromechanischen Lenkung vor. Zur Stö-
rungsanzeige kann die Kontrollleuchte in verschiedenen Farben aufleuch-
ten. Leuchtet sie gelb auf, ist dies eine weniger bedeutende Warnmeldung.
Leuchtet sie rot auf, muss sofort ein Fachbetrieb aufgesucht werden, da kei-
ne Servolenkung zur Verfügung steht. In einem solchen Fall sollten Sie nicht
weiterfahren. Halten Sie das Fahrzeug bitte an und wenden Sie sich an ei-
nen Fachbetrieb. Bei entladener Batterie oder bei ausgeschaltetem Motor
(z.B. wenn das Fahrzeug abgeschleppt wird) funktioniert die Lenkunterstüt-
zung nicht. Bei verminderter oder ausgefallener Servolenkung müssen Sie
damit rechnen, dass Sie zum Lenken erheblich mehr Kraft als gewöhnlich
aufwenden müssen.
Bei Fahrzeugen mit ESC* ist die Funktion „Empfehlung zur Handhabung der
Lenkung“ enthalten. Siehe ⇒ Seite 207. Abgaskontrollsystem* Die Kontrollleuchte überwacht die Abgasanlage.
Kontrollleuchte  blinkt:
Durch Verbrennungsaussetzer kann der Katalysator beschädigt werden.
Vom Gas gehen und vorsichtig zum nächsten Fachbetrieb fahren und den
Motor überprüfen lassen.
Der Informationstext am Display des Kombiinstruments lautet 1)
: ABGAS
WERKSTATT.
Kontrollleuchte  leuchtet:
Wenn während der Fahrt ein Fehler auftritt, ist die Abgasqualität verschlech-
tert (z.B. Lambdasonde defekt). Vom Gas gehen und vorsichtig zum nächs-
ten Fachbetrieb fahren und den Motor überprüfen lassen.
Der Informationstext am Display des Kombiinstruments lautet: ABGAS
WERKSTATT. 
Elektronische Stabilisierungskontrolle ESC* / 
Für die Elektronische Stabilisierungskontrolle gibt es zwei
Informationsleuchten. Die Kontrollleuchte  zeigt einen Re-
geleingriff an und , dass das System abgeschaltet ist.
Beide leuchten beim Einschalten der Zündung gleichzeitig auf und müssen
nach ca. 2 Sekunden wieder ausgehen. In dieser Zeit wird die Funktionsfä-
higkeit überprüft. 
1)
Modellabhängig
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

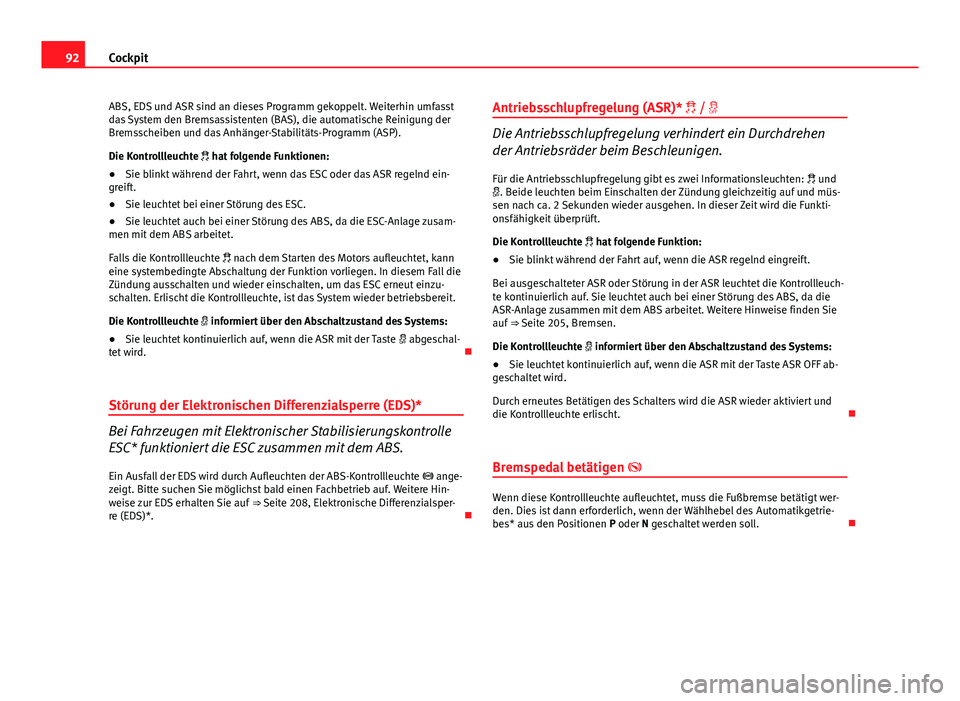

92Cockpit
ABS, EDS und ASR sind an dieses Programm gekoppelt. Weiterhin umfasst
das System den Bremsassistenten (BAS), die automatische Reinigung der
Bremsscheiben und das Anhänger-Stabilitäts-Programm (ASP).
Die Kontrollleuchte  hat folgende Funktionen:
● Sie blinkt während der Fahrt, wenn das ESC oder das ASR regelnd ein-
greift.
● Sie leuchtet bei einer Störung des ESC.
● Sie leuchtet auch bei einer Störung des ABS, da die ESC-Anlage zusam-
men mit dem ABS arbeitet.
Falls die Kontrollleuchte  nach dem Starten des Motors aufleuchtet, kann
eine systembedingte Abschaltung der Funktion vorliegen. In diesem Fall die
Zündung ausschalten und wieder einschalten, um das ESC erneut einzu-
schalten. Erlischt die Kontrollleuchte, ist das System wieder betriebsbereit.
Die Kontrollleuchte  informiert über den Abschaltzustand des Systems:
● Sie leuchtet kontinuierlich auf, wenn die ASR mit der Taste  abgeschal-
tet wird. 
Störung der Elektronischen Differenzialsperre (EDS)*
Bei Fahrzeugen mit Elektronischer Stabilisierungskontrolle
ESC* funktioniert die ESC zusammen mit dem ABS.
Ein Ausfall der EDS wird durch Aufleuchten der ABS-Kontrollleuchte  ange-
zeigt. Bitte suchen Sie möglichst bald einen Fachbetrieb auf. Weitere Hin-
weise zur EDS erhalten Sie auf ⇒ Seite 208, Elektronische Differenzialsper-
re (EDS)*. Antriebsschlupfregelung (ASR)*  / 
Die Antriebsschlupfregelung verhindert ein Durchdrehen
der Antriebsräder beim Beschleunigen.
Für die Antriebsschlupfregelung gibt es zwei Informationsleuchten:  und
 . Beide leuchten beim Einschalten der Zündung gleichzeitig auf und müs-
sen nach ca. 2 Sekunden wieder ausgehen. In dieser Zeit wird die Funkti-
onsfähigkeit überprüft.
Die Kontrollleuchte  hat folgende Funktion:
● Sie blinkt während der Fahrt auf, wenn die ASR regelnd eingreift.
Bei ausgeschalteter ASR oder Störung in der ASR leuchtet die Kontrollleuch-
te kontinuierlich auf. Sie leuchtet auch bei einer Störung des ABS, da die
ASR-Anlage zusammen mit dem ABS arbeitet. Weitere Hinweise finden Sie
auf ⇒ Seite 205, Bremsen.
Die Kontrollleuchte  informiert über den Abschaltzustand des Systems:
● Sie leuchtet kontinuierlich auf, wenn die ASR mit der Taste ASR OFF ab-
geschaltet wird.
Durch erneutes Betätigen des Schalters wird die ASR wieder aktiviert und
die Kontrollleuchte erlischt. 
Bremspedal betätigen 
Wenn diese Kontrollleuchte aufleuchtet, muss die Fußbremse betätigt wer-
den. Dies ist dann erforderlich, wenn der Wählhebel des Automatikgetrie-
bes* aus den Positionen P oder N geschaltet werden soll. 

93
Cockpit

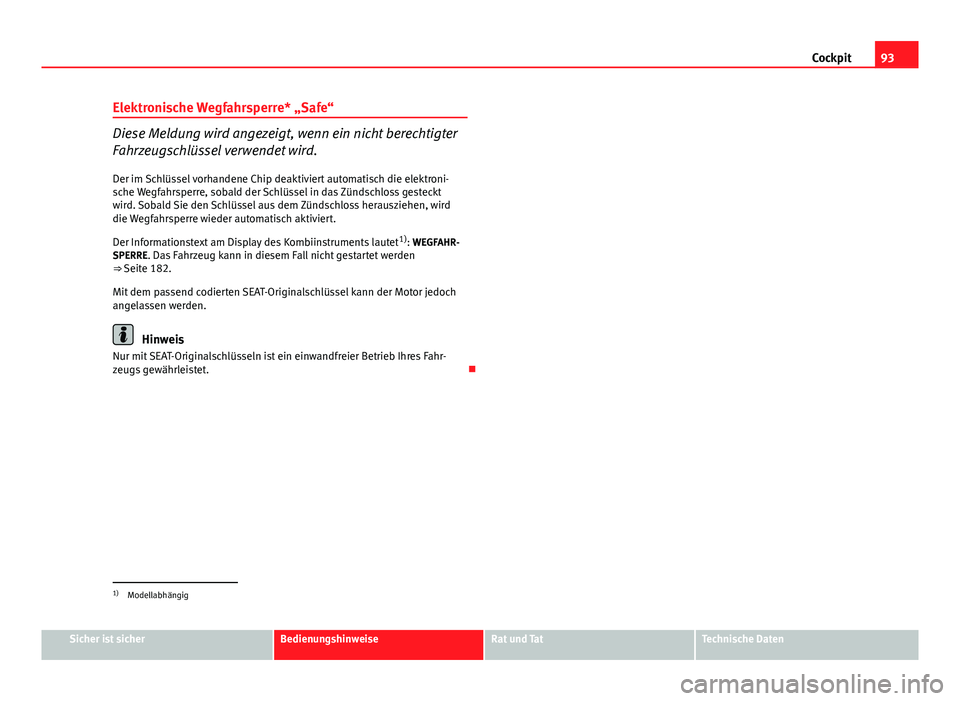

Elektronische Wegfahrsperre* „Safe“
Diese Meldung wird angezeigt, wenn ein nicht berechtigter
Fahrzeugschlüssel verwendet wird. Der im Schlüssel vorhandene Chip deaktiviert automatisch die elektroni-
sche Wegfahrsperre, sobald der Schlüssel in das Zündschloss gesteckt
wird. Sobald Sie den Schlüssel aus dem Zündschloss herausziehen, wird
die Wegfahrsperre wieder automatisch aktiviert.
Der Informationstext am Display des Kombiinstruments lautet 1)
: WEGFAHR-
SPERRE. Das Fahrzeug kann in diesem Fall nicht gestartet werden
⇒ Seite 182.
Mit dem passend codierten SEAT-Originalschlüssel kann der Motor jedoch
angelassen werden.
Hinweis
Nur mit SEAT-Originalschlüsseln ist ein einwandfreier Betrieb Ihres Fahr-
zeugs gewährleistet. 
1)
Modellabhängig
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

94Bedienelemente am Lenkrad

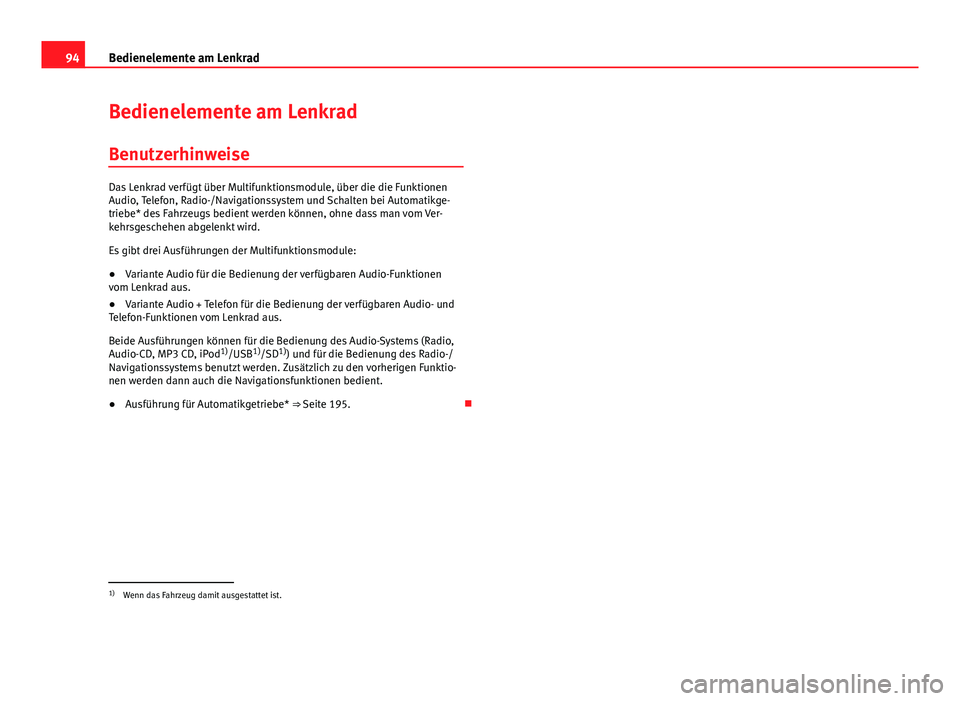

Bedienelemente am Lenkrad
Benutzerhinweise
Das Lenkrad verfügt über Multifunktionsmodule, über die die Funktionen
Audio, Telefon, Radio-/Navigationssystem und Schalten bei Automatikge-
triebe* des Fahrzeugs bedient werden können, ohne dass man vom Ver-
kehrsgeschehen abgelenkt wird.
Es gibt drei Ausführungen der Multifunktionsmodule:
● Variante Audio für die Bedienung der verfügbaren Audio-Funktionen
vom Lenkrad aus.
● Variante Audio + Telefon für die Bedienung der verfügbaren Audio- und
Telefon-Funktionen vom Lenkrad aus.
Beide Ausführungen können für die Bedienung des Audio-Systems (Radio,
Audio-CD, MP3 CD, iPod 1)
/USB 1)
/SD 1)
) und für die Bedienung des Radio-/
Navigationssystems benutzt werden. Zusätzlich zu den vorherigen Funktio-
nen werden dann auch die Navigationsfunktionen bedient.
● Ausführung für Automatikgetriebe* ⇒ Seite 195. 
1)
Wenn das Fahrzeug damit ausgestattet ist.
