2014 Seat Altea Freetrack Betriebsanleitung (in German)

55
Sicherheit von Kindern
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

56Cockpit
Abb. 33 Instrumententafel

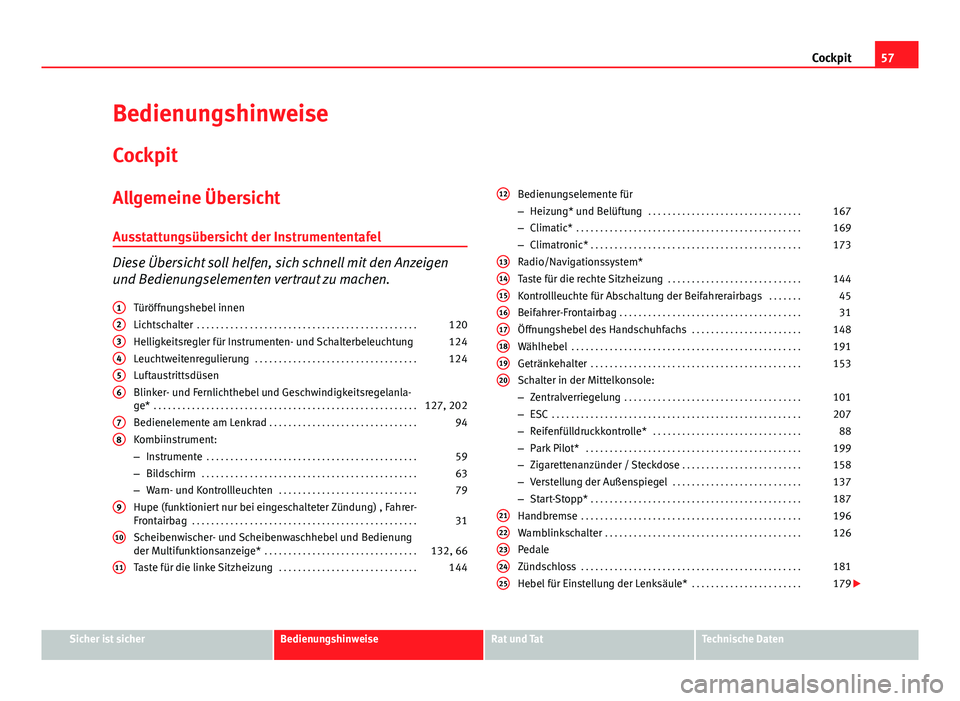

57
Cockpit
Bedienungshinweise
Cockpit
Allgemeine ÜbersichtAusstattungsübersicht der Instrumententafel
Diese Übersicht soll helfen, sich schnell mit den Anzeigen
und Bedienungselementen vertraut zu machen. Türöffnungshebel innen
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
Helligkeitsregler für Instrumenten- und Schalterbeleuchtung 124
Leuchtweitenregulierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
Luftaustrittsdüsen
Blinker- und Fernlichthebel und Geschwindigkeitsregelanla-
ge* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127, 202
Bedienelemente am Lenkrad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
Kombiinstrument:
– Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
– Bildschirm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
– Warn- und Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
Hupe (funktioniert nur bei eingeschalteter Zündung) , Fahrer-
Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Scheibenwischer- und Scheibenwaschhebel und Bedienung
der Multifunktionsanzeige* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132, 66
Taste für die linke Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
1
23456
78
9
10
11
Bedienungselemente für
–
Heizung* und Belüftung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
– Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169
– Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173
Radio/Navigationssystem*
Taste für die rechte Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
Kontrollleuchte für Abschaltung der Beifahrerairbags . . . . . . .45
Beifahrer-Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Öffnungshebel des Handschuhfachs . . . . . . . . . . . . . . . . . . . . . . .148
Wählhebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191
Getränkehalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153
Schalter in der Mittelkonsole:
– Zentralverriegelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
– ESC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207
– Reifenfülldruckkontrolle* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
– Park Pilot* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
– Zigarettenanzünder / Steckdose . . . . . . . . . . . . . . . . . . . . . . . . . 158
– Verstellung der Außenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
– Start-Stopp* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
Handbremse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
Warnblinkschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
Pedale
Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181
Hebel für Einstellung der Lenksäule* . . . . . . . . . . . . . . . . . . . . . . .179
12
1314151617181920
2122232425
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

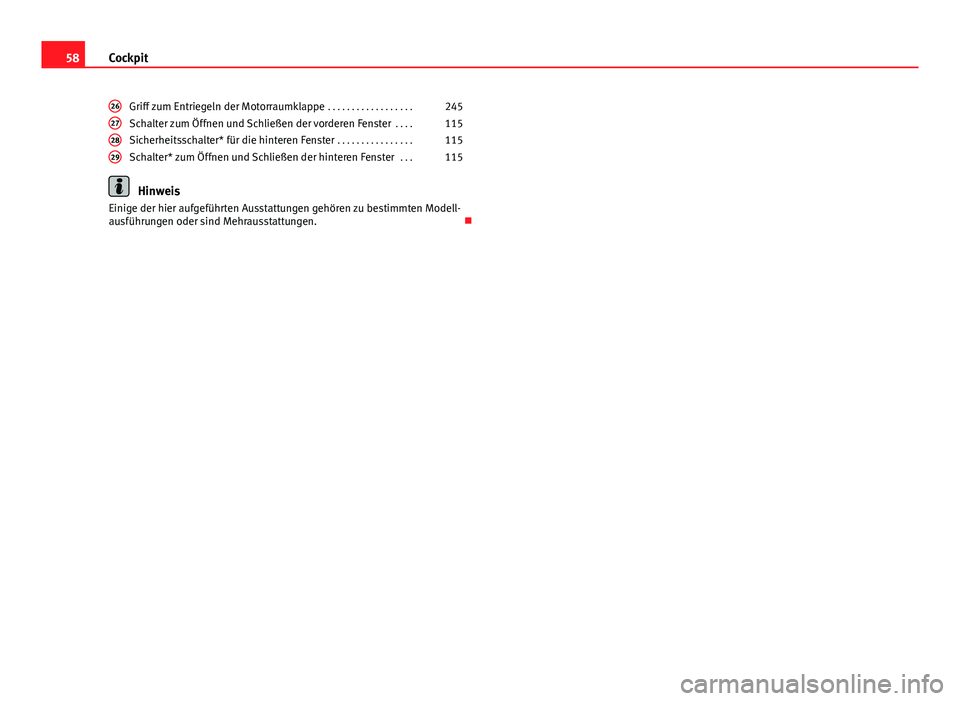

58Cockpit
Griff zum Entriegeln der Motorraumklappe . . . . . . . . . . . . . . . . . .245
Schalter zum Öffnen und Schließen der vorderen Fenster . . . .115
Sicherheitsschalter* für die hinteren Fenster . . . . . . . . . . . . . . . .115
Schalter* zum Öffnen und Schließen der hinteren Fenster . . .115
Hinweis
Einige der hier aufgeführten Ausstattungen gehören zu bestimmten Modell-
ausführungen oder sind Mehrausstattungen. 
26272829

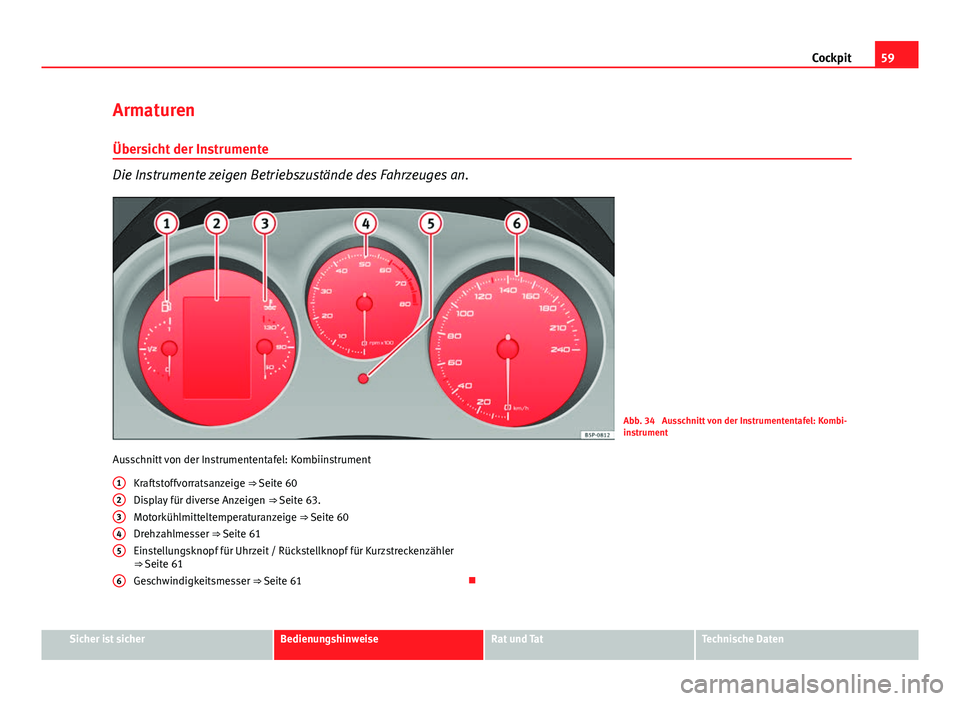

59
Cockpit
Armaturen
Übersicht der Instrumente
Die Instrumente zeigen Betriebszustände des Fahrzeuges an.
Abb. 34 Ausschnitt von der Instrumententafel: Kombi-
instrument
Ausschnitt von der Instrumententafel: Kombiinstrument Kraftstoffvorratsanzeige ⇒ Seite 60
Display für diverse Anzeigen ⇒ Seite 63.
Motorkühlmitteltemperaturanzeige ⇒ Seite 60
Drehzahlmesser ⇒ Seite 61
Einstellungsknopf für Uhrzeit / Rückstellknopf für Kurzstreckenzähler
⇒ Seite 61
Geschwindigkeitsmesser ⇒ Seite 61 
1
2345
6
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

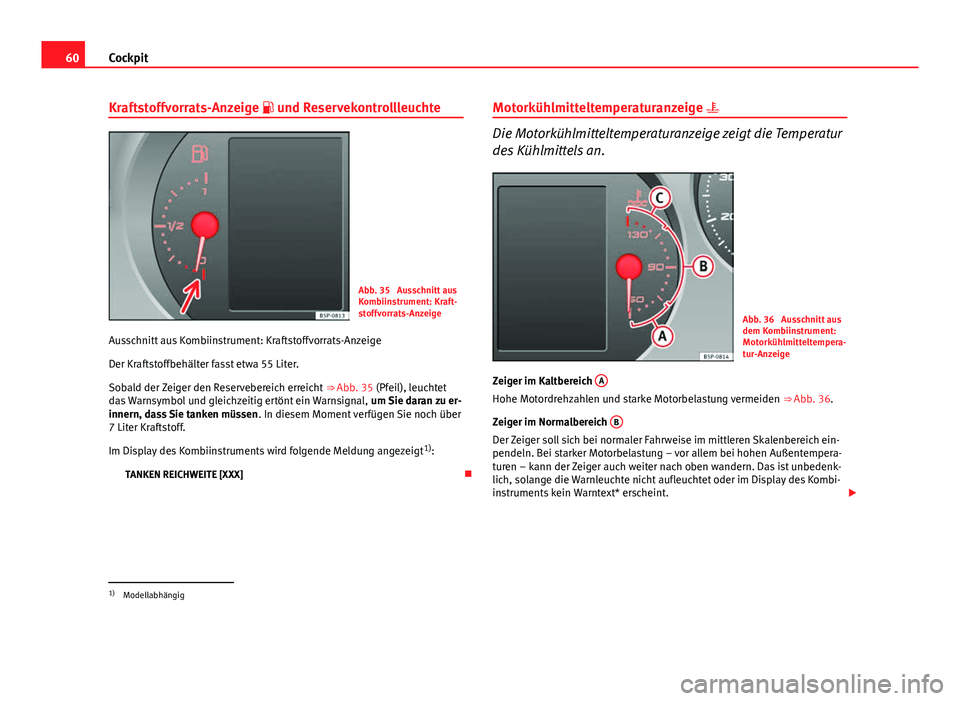

60Cockpit
Kraftstoffvorrats-Anzeige  und Reservekontrollleuchte
Abb. 35 Ausschnitt aus
Kombiinstrument: Kraft-
stoffvorrats-Anzeige
Ausschnitt aus Kombiinstrument: Kraftstoffvorrats-Anzeige
Der Kraftstoffbehälter fasst etwa 55 Liter.
Sobald der Zeiger den Reservebereich erreicht ⇒ Abb. 35 (Pfeil), leuchtet
das Warnsymbol und gleichzeitig ertönt ein Warnsignal, um Sie daran zu er-
innern, dass Sie tanken müssen . In diesem Moment verfügen Sie noch über
7 Liter Kraftstoff.
Im Display des Kombiinstruments wird folgende Meldung angezeigt 1)
:
TANKEN REICHWEITE [XXX] Motorkühlmitteltemperaturanzeige 
Die Motorkühlmitteltemperaturanzeige zeigt die Temperatur
des Kühlmittels an.
Abb. 36 Ausschnitt aus
dem Kombiinstrument:
Motorkühlmitteltempera-
tur-Anzeige
Zeiger im Kaltbereich A
Hohe Motordrehzahlen und starke Motorbelastung vermeiden
⇒ Abb. 36.
Zeiger im Normalbereich B
Der Zeiger soll sich bei normaler Fahrweise im mittleren Skalenbereich ein-
pendeln. Bei starker Motorbelastung – vor allem bei hohen Außentempera-
turen – kann der Zeiger auch weiter nach oben wandern. Das ist unbedenk-
lich, solange die Warnleuchte nicht aufleuchtet oder im Display des Kombi-
instruments kein Warntext* erscheint.

1)
Modellabhängig

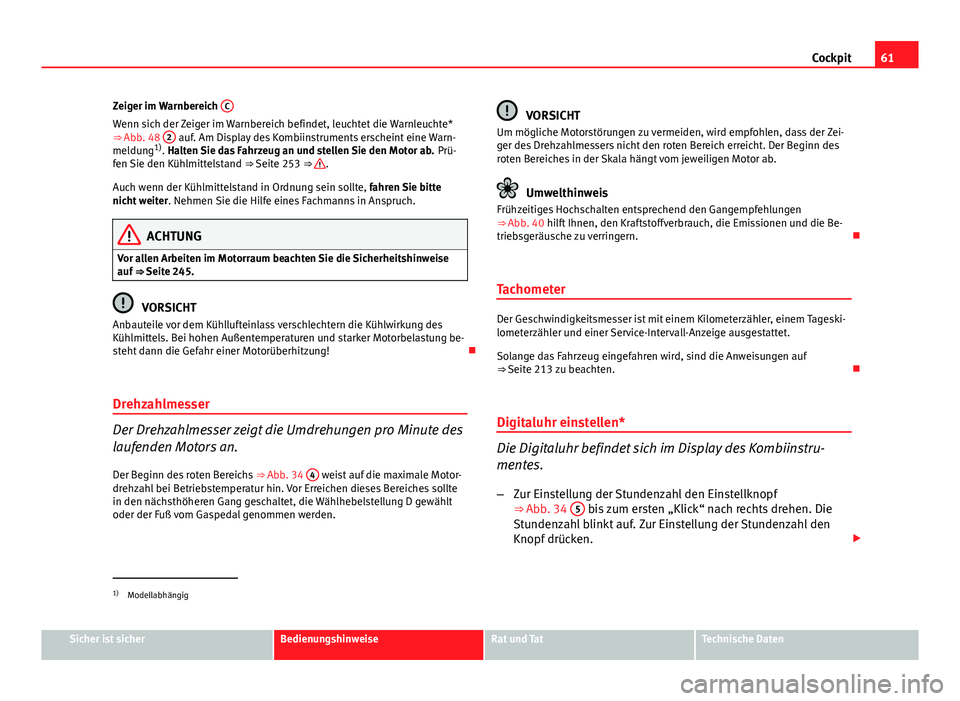

61
Cockpit
Zeiger im Warnbereich C
Wenn sich der Zeiger im Warnbereich befindet, leuchtet die Warnleuchte*
⇒ Abb. 48 2 auf. Am Display des Kombiinstruments erscheint eine Warn-
meldung 1)
. Halten Sie das Fahrzeug an und stellen Sie den Motor ab. Prü-
fen Sie den Kühlmittelstand ⇒ Seite 253 ⇒ 
.
Auch wenn der Kühlmittelstand in Ordnung sein sollte, fahren Sie bitte
nicht weiter . Nehmen Sie die Hilfe eines Fachmanns in Anspruch.
ACHTUNG
Vor allen Arbeiten im Motorraum beachten Sie die Sicherheitshinweise
auf ⇒ Seite 245.
VORSICHT
Anbauteile vor dem Kühllufteinlass verschlechtern die Kühlwirkung des
Kühlmittels. Bei hohen Außentemperaturen und starker Motorbelastung be-
steht dann die Gefahr einer Motorüberhitzung! 
Drehzahlmesser
Der Drehzahlmesser zeigt die Umdrehungen pro Minute des
laufenden Motors an.
Der Beginn des roten Bereichs ⇒ Abb. 34 4
weist auf die maximale Motor-
drehzahl bei Betriebstemperatur hin. Vor Erreichen dieses Bereiches sollte
in den nächsthöheren Gang geschaltet, die Wählhebelstellung D gewählt
oder der Fuß vom Gaspedal genommen werden.
VORSICHT
Um mögliche Motorstörungen zu vermeiden, wird empfohlen, dass der Zei-
ger des Drehzahlmessers nicht den roten Bereich erreicht. Der Beginn des
roten Bereiches in der Skala hängt vom jeweiligen Motor ab.
Umwelthinweis
Frühzeitiges Hochschalten entsprechend den Gangempfehlungen
⇒ Abb. 40 hilft Ihnen, den Kraftstoffverbrauch, die Emissionen und die Be-
triebsgeräusche zu verringern. 
Tachometer
Der Geschwindigkeitsmesser ist mit einem Kilometerzähler, einem Tageski-
lometerzähler und einer Service-Intervall-Anzeige ausgestattet.
Solange das Fahrzeug eingefahren wird, sind die Anweisungen auf
⇒  Seite 213 zu beachten. 
Digitaluhr einstellen*
Die Digitaluhr befindet sich im Display des Kombiinstru-
mentes. – Zur Einstellung der Stundenzahl den Einstellknopf
⇒ Abb. 34 5
bis zum ersten „Klick“ nach rechts drehen. Die
Stundenzahl blinkt auf. Zur Einstellung der Stundenzahl den
Knopf drücken. 
1)
Modellabhängig
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

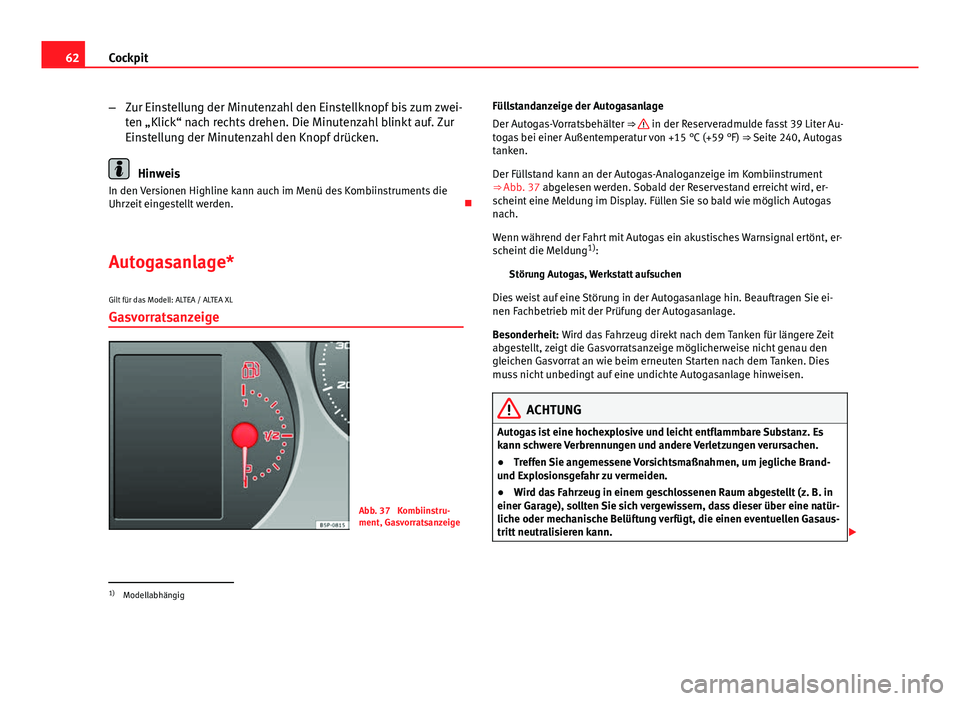

62Cockpit
–Zur Einstellung der Minutenzahl den Einstellknopf bis zum zwei-
ten „Klick“ nach rechts drehen. Die Minutenzahl blinkt auf. Zur
Einstellung der Minutenzahl den Knopf drücken.
Hinweis
In den Versionen Highline kann auch im Menü des Kombiinstruments die
Uhrzeit eingestellt werden. 
Autogasanlage* Gilt für das Modell: ALTEA / ALTEA XL
Gasvorratsanzeige
Abb. 37 Kombiinstru-
ment, Gasvorratsanzeige Füllstandanzeige der Autogasanlage
Der Autogas-Vorratsbehälter ⇒ 
in der Reserveradmulde fasst 39 Liter Au-
togas bei einer Außentemperatur von +15 °C (+59 °F) ⇒ Seite 240, Autogas
tanken.
Der Füllstand kann an der Autogas-Analoganzeige im Kombiinstrument
⇒ Abb. 37 abgelesen werden. Sobald der Reservestand erreicht wird, er-
scheint eine Meldung im Display. Füllen Sie so bald wie möglich Autogas
nach.
Wenn während der Fahrt mit Autogas ein akustisches Warnsignal ertönt, er-
scheint die Meldung 1)
:
Störung Autogas, Werkstatt aufsuchen
Dies weist auf eine Störung in der Autogasanlage hin. Beauftragen Sie ei-
nen Fachbetrieb mit der Prüfung der Autogasanlage.
Besonderheit: Wird das Fahrzeug direkt nach dem Tanken für längere Zeit
abgestellt, zeigt die Gasvorratsanzeige möglicherweise nicht genau den
gleichen Gasvorrat an wie beim erneuten Starten nach dem Tanken. Dies
muss nicht unbedingt auf eine undichte Autogasanlage hinweisen.
ACHTUNG
Autogas ist eine hochexplosive und leicht entflammbare Substanz. Es
kann schwere Verbrennungen und andere Verletzungen verursachen.
● Treffen Sie angemessene Vorsichtsmaßnahmen, um jegliche Brand-
und Explosionsgefahr zu vermeiden.
● Wird das Fahrzeug in einem geschlossenen Raum abgestellt (z. B. in
einer Garage), sollten Sie sich vergewissern, dass dieser über eine natür-
liche oder mechanische Belüftung verfügt, die einen eventuellen Gasaus-
tritt neutralisieren kann. 
1)
Modellabhängig
