2014 Peugeot Partner Tepee Kullanım Kılavuzu (in Turkish)

Koltuklar
71
ERGONOMİ
ve K
ONFOR
3

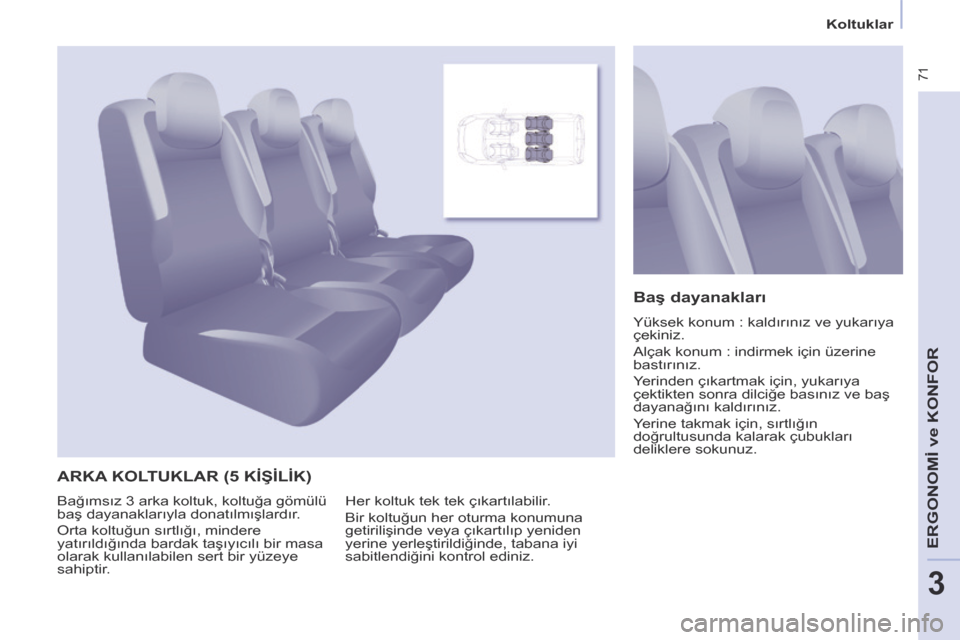

ARKA KOLTUKLAR (5 KİŞİLİK)
Baş dayanakları
Yüksek konum : kaldırınız ve yukarıya
çekiniz.
Alçak konum : indirmek için üzerine
bastırınız.
Yerinden çıkartmak için, yukarıya
çektikten sonra dilciğe basınız ve baş
dayanağını kaldırınız.
Yerine takmak için, sırtlığın
doğrultusunda kalarak çubukları
deliklere sokunuz.
Her koltuk tek tek çıkartılabilir.
Bir koltuğun her oturma konumuna
getirilişinde veya çıkartılıp yeniden
yerine yerleştirildiğinde, tabana iyi
sabitlendiğini kontrol ediniz.
Bağımsız 3 arka koltuk, koltuğa gömülü
baş dayanaklarıyla donatılmışlardır.
Orta koltuğun sırtlığı, mindere
yatırıldığında bardak taşıyıcılı bir masa
olarak kullanılabilen sert bir yüzeye
sahiptir.

Koltuklar
72

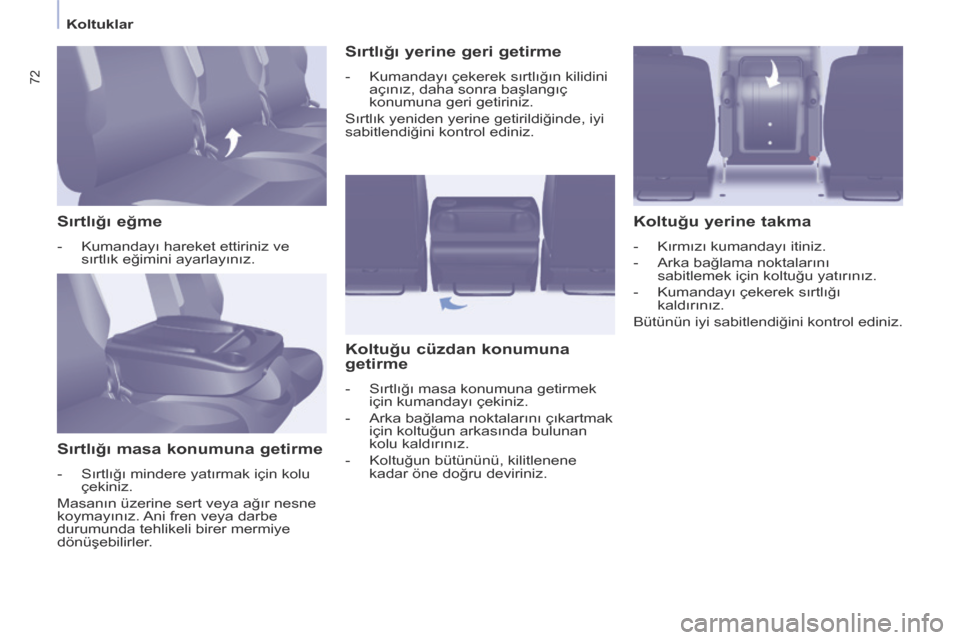

Sırtlığı eğme
- Kumandayı hareket ettiriniz ve sırtlık eğimini ayarlayınız.
Sırtlığı masa konumuna getirme
- Sırtlığı mindere yatırmak için kolu çekiniz.
Masanın üzerine sert veya ağır nesne
koymayınız. Ani fren veya darbe
durumunda tehlikeli birer mermiye
dönüşebilirler.
Sırtlığı yerine geri getirme
- Kumandayı çekerek sırtlığın kilidini açınız, daha sonra başlangıç
konumuna geri getiriniz.
Sırtlık yeniden yerine getirildiğinde, iyi
sabitlendiğini kontrol ediniz.
Koltuğu cüzdan konumuna
getirme
- Sırtlığı masa konumuna getirmek için kumandayı çekiniz.
- Arka bağlama noktalarını çıkartmak için koltuğun arkasında bulunan
kolu kaldırınız.
- Koltuğun bütününü, kilitlenene kadar öne doğru deviriniz.
Koltuğu yerine takma
- Kırmızı kumandayı itiniz.
- Arka bağlama noktalarını sabitlemek için koltuğu yatırınız.
- Kumandayı çekerek sırtlığı kaldırınız.
Bütünün iyi sabitlendiğini kontrol ediniz.

Koltuklar
73
ERGONOMİ
ve K
ONFOR
3
Koltuğu çıkartma
- Gerekirse, ön koltukları öne kaydırınız ve baş dayanağını
indiriniz.
- Koltuğu cüzdan konumuna getiriniz.
Doğru kullanım
Çeşitli müdahalelerin ardından :
- düzgün yerleştirmeyecek ve bir dayanağa sabitlemeyecekseniz,
başlığı yerinden çıkarmayınız,
- her zaman emniyet kemerlerinin yolcu tarafından ulaşılabilir ve
kolayca kilitlenebilir olduğunu
kontrol ediniz,
- emniyet kemerini ayarlayıp takmadan hiç bir yolcu yerine
oturmamalıdır.
Bir önceki sayfada açıklanan
"cüzdan konumu" başlığına
bakınız.
- Ön ayakların kilidini açmak için kırmızı kola bastırınız.
- Kolu bırakmadan bütünü yaklaşık 45 derece arkaya yatırınız.
- Kolu bırakınız.
- Koltuğu, bağlantılar izin verdiği kadar düşey olarak kaldırınız.
- Koltuğu öne doğru devirerek dik konuma getiriniz ve sonra koltuğu
kaldırınız.
Koltuğu yerine takma
- Koltuğu öne doğru 45 derece yatırınız.
- Kancaları 2 barın arasına yerleştiriniz.
- Arka bağlama noktalarını sabitlemek için koltuğu yatırınız.
- Sırtlığı başlangıç konumuna geri getirmek için kumandayı çekiniz.
- Baş dayanağını yukarı çekiniz.
Hiç bir nesnenin kilitlenme noktalarını
tıkamadığını ve koltukların
kilitlenmesini engellemediğini kontrol
ediniz.

Koltuklar
74

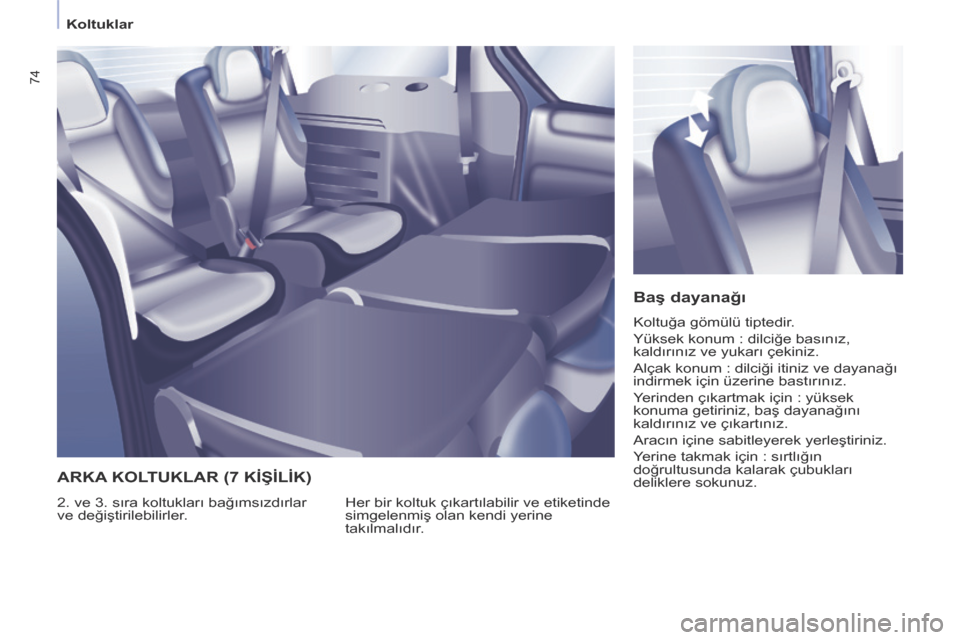

Baş dayanağı
Koltuğa gömülü tiptedir.
Yüksek konum : dilciğe basınız,
kaldırınız ve yukarı çekiniz.
Alçak konum : dilciği itiniz ve dayanağı
indirmek için üzerine bastırınız.
Yerinden çıkartmak için : yüksek
konuma getiriniz, baş dayanağını
kaldırınız ve çıkartınız.
Aracın içine sabitleyerek yerleştiriniz.
Yerine takmak için : sırtlığın
doğrultusunda kalarak çubukları
deliklere sokunuz.
Her bir koltuk çıkartılabilir ve etiketinde
simgelenmiş olan kendi yerine
takılmalıdır.
2. ve 3. sıra koltukları bağımsızdırlar
ve değiştirilebilirler.
ARKA KOLTUKLAR (7 KİŞİLİK)

Koltuklar
75
ERGONOMİ
ve K
ONFOR
3

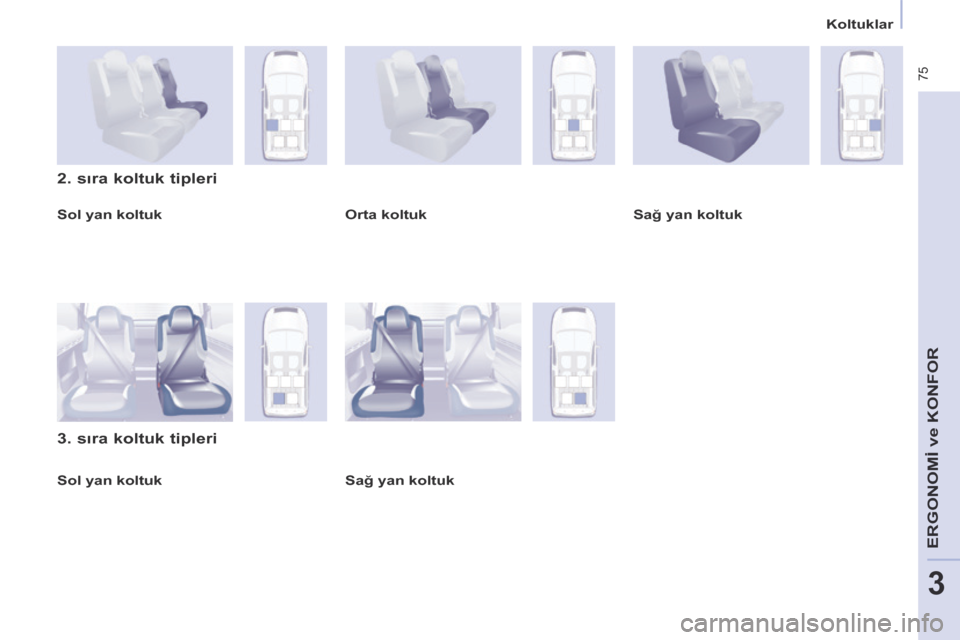

Sol yan koltuk
2. sıra koltuk tipleri
3. sıra koltuk tipleri
Orta koltuk Sağ yan koltuk
Sağ yan koltuk
Sol yan koltuk

Koltuklar
76

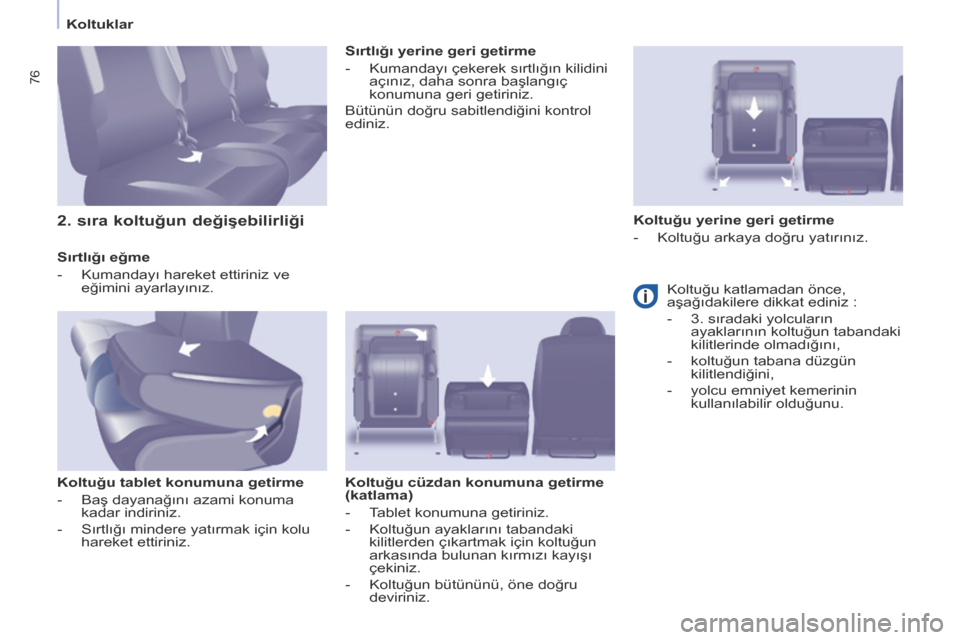

Sırtlığı eğme
- Kumandayı hareket ettiriniz ve eğimini ayarlayınız.
Koltuğu tablet konumuna getirme
- Baş dayanağını azami konuma kadar indiriniz.
- Sırtlığı mindere yatırmak için kolu hareket ettiriniz. Sırtlığı yerine geri getirme
- Kumandayı çekerek sırtlığın kilidini
açınız, daha sonra başlangıç
konumuna geri getiriniz.
Bütünün doğru sabitlendiğini kontrol
ediniz.
Koltuğu cüzdan konumuna getirme
(katlama)
- Tablet konumuna getiriniz.
- Koltuğun ayaklarını tabandaki kilitlerden çıkartmak için koltuğun
arkasında bulunan kırmızı kayışı
çekiniz.
- Koltuğun bütününü, öne doğru deviriniz.
2. sıra koltuğun değişebilirliği Koltuğu yerine geri getirme
- Koltuğu arkaya doğru yatırınız.
Koltuğu katlamadan önce,
aşağıdakilere dikkat ediniz :
- 3. sıradaki yolcuların ayaklarının koltuğun tabandaki
kilitlerinde olmadığını,
- koltuğun tabana düzgün kilitlendiğini,
- yolcu emniyet kemerinin kullanılabilir olduğunu.

Koltuklar
77
ERGONOMİ
ve K
ONFOR
3

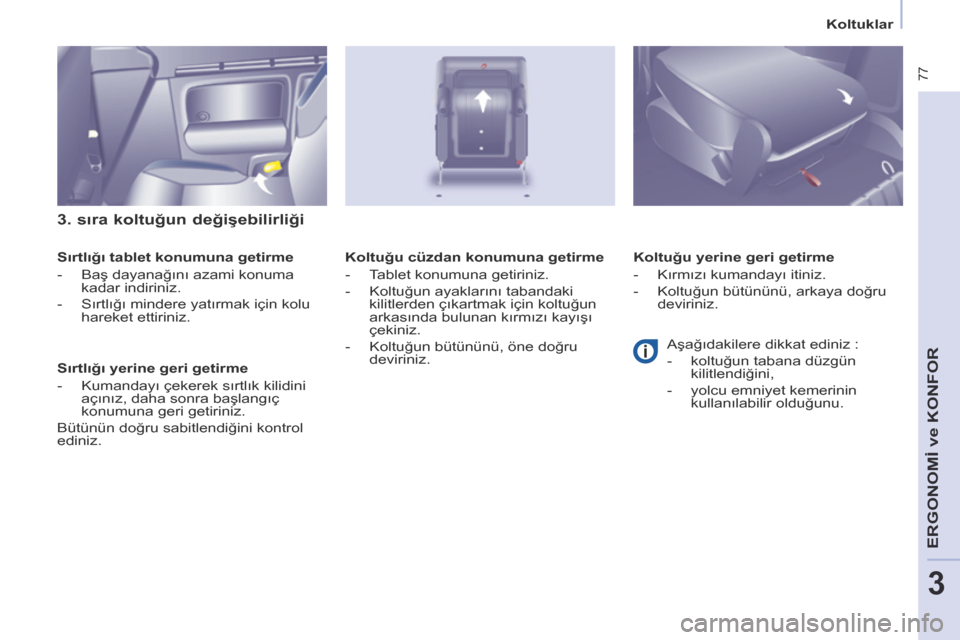

3. sıra koltuğun değişebilirliği
Sırtlığı tablet konumuna getirme
- Baş dayanağını azami konuma kadar indiriniz.
- Sırtlığı mindere yatırmak için kolu hareket ettiriniz.
Sırtlığı yerine geri getirme
- Kumandayı çekerek sırtlık kilidini açınız, daha sonra başlangıç
konumuna geri getiriniz.
Bütünün doğru sabitlendiğini kontrol
ediniz. Koltuğu yerine geri getirme
- Kırmızı kumandayı itiniz.
- Koltuğun bütününü, arkaya doğru
deviriniz.
Koltuğu cüzdan konumuna getirme
- Tablet konumuna getiriniz.
- Koltuğun ayaklarını tabandaki
kilitlerden çıkartmak için koltuğun
arkasında bulunan kırmızı kayışı
çekiniz.
- Koltuğun bütününü, öne doğru deviriniz. Aşağıdakilere dikkat ediniz :
- koltuğun tabana düzgün
kilitlendiğini,
- yolcu emniyet kemerinin kullanılabilir olduğunu.

Koltuklar
78

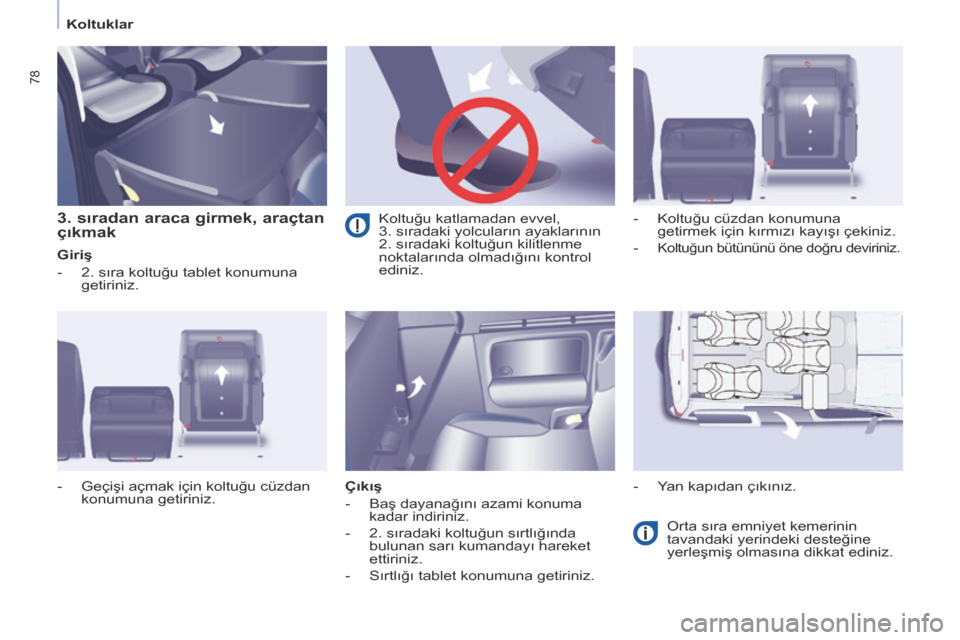

3. sıradan araca girmek, araçtan
çıkmak
Giriş
- 2. sıra koltuğu tablet konumuna getiriniz.
Çıkış
- Baş dayanağını azami konuma kadar indiriniz.
- 2. sıradaki koltuğun sırtlığında bulunan sarı kumandayı hareket
ettiriniz.
- Sırtlığı tablet konumuna getiriniz. Orta sıra emniyet kemerinin
tavandaki yerindeki desteğine
yerleşmiş olmasına dikkat ediniz.
- Geçişi açmak için koltuğu cüzdan
konumuna getiriniz. - Koltuğu cüzdan konumuna
getirmek için kırmızı kayışı çekiniz.
- Koltuğun bütününü öne doğru deviriniz.
- Yan kapıdan çıkınız.
Koltuğu katlamadan evvel,
3. sıradaki yolcuların ayaklarının
2. sıradaki koltuğun kilitlenme
noktalarında olmadığını kontrol
ediniz.
