2014 Peugeot Partner Tepee Kullanım Kılavuzu (in Turkish)

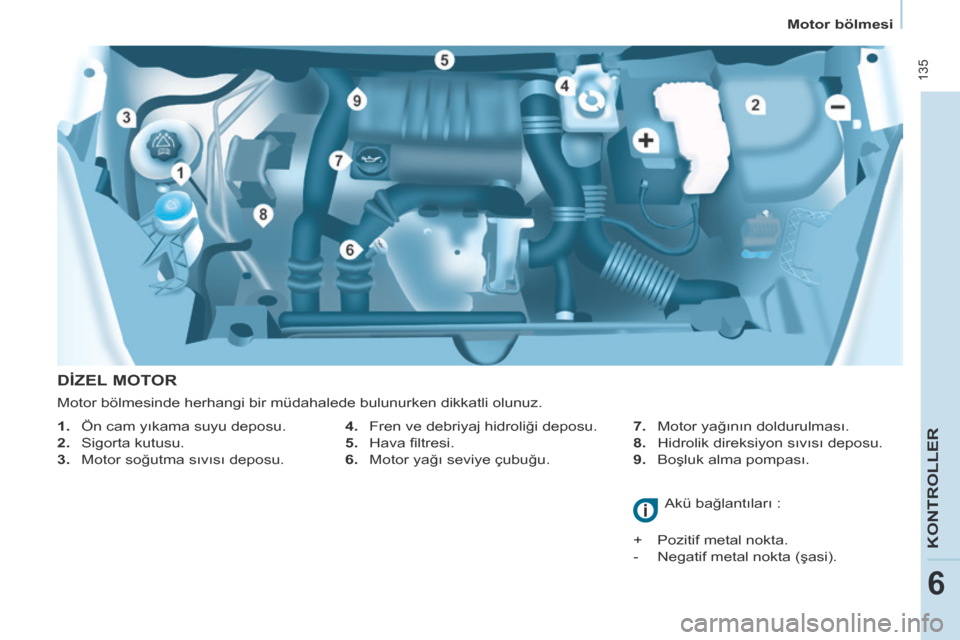

Motor bölmesi
135
KONTROLLER
6
DİZEL MOTOR
4. Fren ve debriyaj hidroliği deposu.
5. Hava fi ltresi.
6. Motor yağı seviye çubuğu. 7. Motor yağının doldurulması.
8. Hidrolik direksiyon sıvısı deposu.
9. Boşluk alma pompası.
1. Ön cam yıkama suyu deposu.
2. Sigorta kutusu.
3. Motor soğutma sıvısı deposu.
Akü bağlantıları :
+ Pozitif metal nokta.
- Negatif metal nokta (şasi).
Motor bölmesinde herhangi bir müdahalede bulunurken dikkatli olunuz.

Seviyeler
136

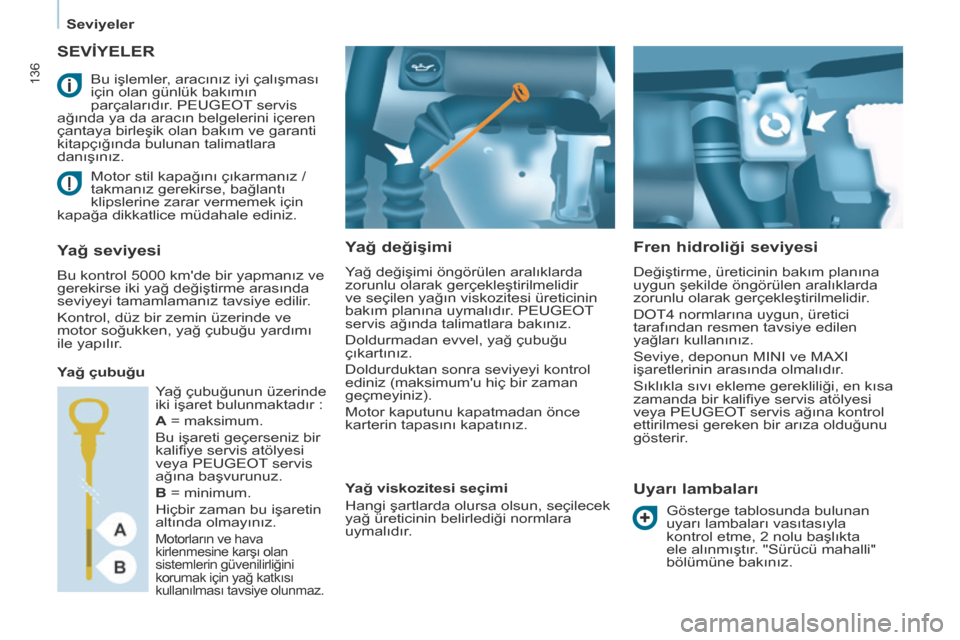

SEVİYELER
Yağ değişimi
Yağ değişimi öngörülen aralıklarda
zorunlu olarak gerçekleştirilmelidir
ve seçilen yağın viskozitesi üreticinin
bakım planına uymalıdır. PEUGEOT
servis ağında talimatlara bakınız.
Doldurmadan evvel, yağ çubuğu
çıkartınız.
Doldurduktan sonra seviyeyi kontrol
ediniz (maksimum'u hiç bir zaman
geçmeyiniz).
Motor kaputunu kapatmadan önce
karterin tapasını kapatınız.
Fren hidroliği seviyesi
Değiştirme, üreticinin bakım planına
uygun şekilde öngörülen aralıklarda
zorunlu olarak gerçekleştirilmelidir.
DOT4 normlarına uygun, üretici
tarafından resmen tavsiye edilen
yağları kullanınız.
Seviye, deponun MINI ve MAXI
işaretlerinin arasında olmalıdır.
Sıklıkla sıvı ekleme gerekliliği, en kısa
zamanda bir kalifi ye servis atölyesi
veya PEUGEOT servis ağına kontrol
ettirilmesi gereken bir arıza olduğunu
gösterir.
Uyarı lambaları
Motor stil kapağını çıkarmanız /
takmanız gerekirse, bağlantı
klipslerine zarar vermemek için
kapağa dikkatlice müdahale ediniz.
Yağ seviyesi
Bu kontrol 5000 km'de bir yapmanız ve
gerekirse iki yağ değiştirme arasında
seviyeyi tamamlamanız tavsiye edilir.
Kontrol, düz bir zemin üzerinde ve
motor soğukken, yağ çubuğu yardımı
ile yapılır.
Yağ çubuğu
Yağ viskozitesi seçimi
Hangi şartlarda olursa olsun, seçilecek
yağ üreticinin belirlediği normlara
uymalıdır.
Bu işlemler, aracınız iyi çalışması
için olan günlük bakımın
parçalarıdır. PEUGEOT servis
ağında ya da aracın belgelerini içeren
çantaya birleşik olan bakım ve garanti
kitapçığında bulunan talimatlara
danışınız.
Gösterge tablosunda bulunan
uyarı lambaları vasıtasıyla
kontrol etme, 2 nolu başlıkta
ele alınmıştır. "Sürücü mahalli"
bölümüne bakınız.
Yağ çubuğunun üzerinde
iki işaret bulunmaktadır :
A = maksimum.
Bu işareti geçerseniz bir
kalifi ye servis atölyesi
veya PEUGEOT servis
ağına başvurunuz.
B = minimum.
Hiçbir zaman bu işaretin
altında olmayınız.
Motorların ve hava
kirlenmesine karşı olan
sistemlerin güvenilirliğini
korumak için yağ katkısı
kullanılması tavsiye olunmaz.

Seviyeler
137
KONTROLLER
6

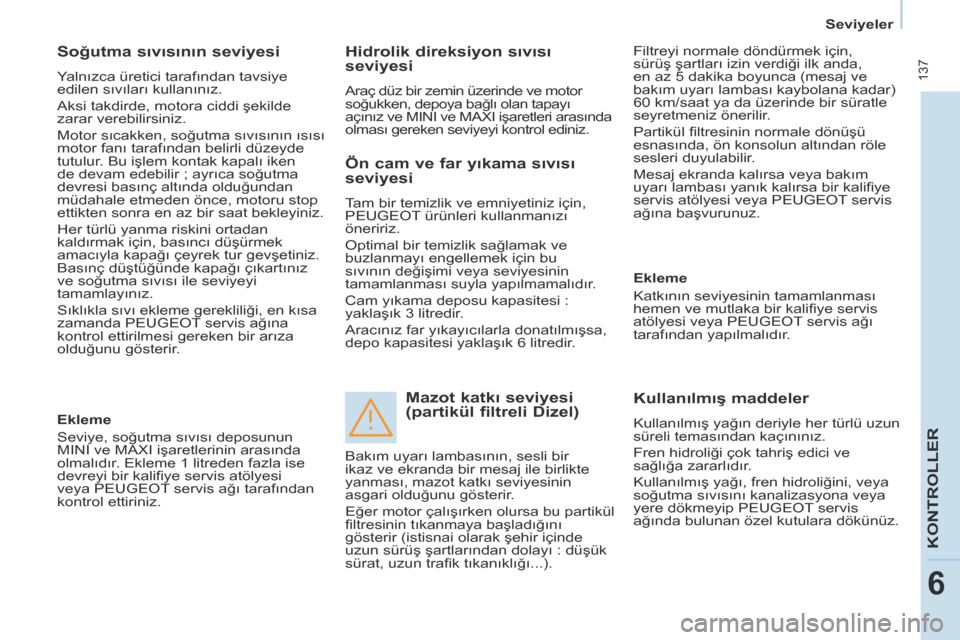

Soğutma sıvısının seviyesi
Yalnızca üretici tarafından tavsiye
edilen sıvıları kullanınız.
Aksi takdirde, motora ciddi şekilde
zarar verebilirsiniz.
Motor sıcakken, soğutma sıvısının ısısı
motor fanı tarafından belirli düzeyde
tutulur. Bu işlem kontak kapalı iken
de devam edebilir ; ayrıca soğutma
devresi basınç altında olduğundan
müdahale etmeden önce, motoru stop
ettikten sonra en az bir saat bekleyiniz.
Her türlü yanma riskini ortadan
kaldırmak için, basıncı düşürmek
amacıyla kapağı çeyrek tur gevşetiniz.
Basınç düştüğünde kapağı çıkartınız
ve soğutma sıvısı ile seviyeyi
tamamlayınız.
Sıklıkla sıvı ekleme gerekliliği, en kısa
zamanda PEUGEOT servis ağına
kontrol ettirilmesi gereken bir arıza
olduğunu gösterir.
Hidrolik direksiyon sıvısı
seviyesi
Araç düz bir zemin üzerinde ve motor
soğukken, depoya bağlı olan tapayı
açınız ve MINI ve MAXI işaretleri arasında
olması gereken seviyeyi kontrol ediniz. Filtreyi normale döndürmek için,
sürüş şartları izin verdiği ilk anda,
en az 5 dakika boyunca (mesaj ve
bakım uyarı lambası kaybolana kadar)
60 km/saat ya da üzerinde bir süratle
seyretmeniz önerilir.
Partikül fi ltresinin normale dönüşü
esnasında, ön konsolun altından röle
sesleri duyulabilir.
Mesaj ekranda kalırsa veya bakım
uyarı lambası yanık kalırsa bir kalifi ye
servis atölyesi veya PEUGEOT servis
ağına başvurunuz.
Ekleme
Seviye, soğutma sıvısı deposunun
MINI ve MAXI işaretlerinin arasında
olmalıdır. Ekleme 1 litreden fazla ise
devreyi bir kalifi ye servis atölyesi
veya PEUGEOT servis ağı tarafından
kontrol ettiriniz.
Ön cam ve far yıkama sıvısı
seviyesi
Tam bir temizlik ve emniyetiniz için,
PEUGEOT ürünleri kullanmanızı
öneririz.
Optimal bir temizlik sağlamak ve
buzlanmayı engellemek için bu
sıvının değişimi veya seviyesinin
tamamlanması suyla yapılmamalıdır.
Cam yıkama deposu kapasitesi :
yaklaşık 3 litredir.
Aracınız far yıkayıcılarla donatılmışsa,
depo kapasitesi yaklaşık 6 litredir.
Mazot katkı seviyesi
(partikül filtreli Dizel)
Ekleme
Katkının seviyesinin tamamlanması
hemen ve mutlaka bir kalifi ye servis
atölyesi veya PEUGEOT servis ağı
tarafından yapılmalıdır.
Kullanılmış maddeler
Kullanılmış yağın deriyle her türlü uzun
süreli temasından kaçınınız.
Fren hidroliği çok tahriş edici ve
sağlığa zararlıdır.
Kullanılmış yağı, fren hidroliğini, veya
soğutma sıvısını kanalizasyona veya
yere dökmeyip PEUGEOT servis
ağında bulunan özel kutulara dökünüz.
Bakım uyarı lambasının, sesli bir
ikaz ve ekranda bir mesaj ile birlikte
yanması, mazot katkı seviyesinin
asgari olduğunu gösterir.
Eğer motor çalışırken olursa bu partikül
fi ltresinin tıkanmaya başladığını
gösterir (istisnai olarak şehir içinde
uzun sürüş şartlarından dolayı : düşük
sürat, uzun trafi k tıkanıklığı...).

Kontroller
138
KONTROLLER

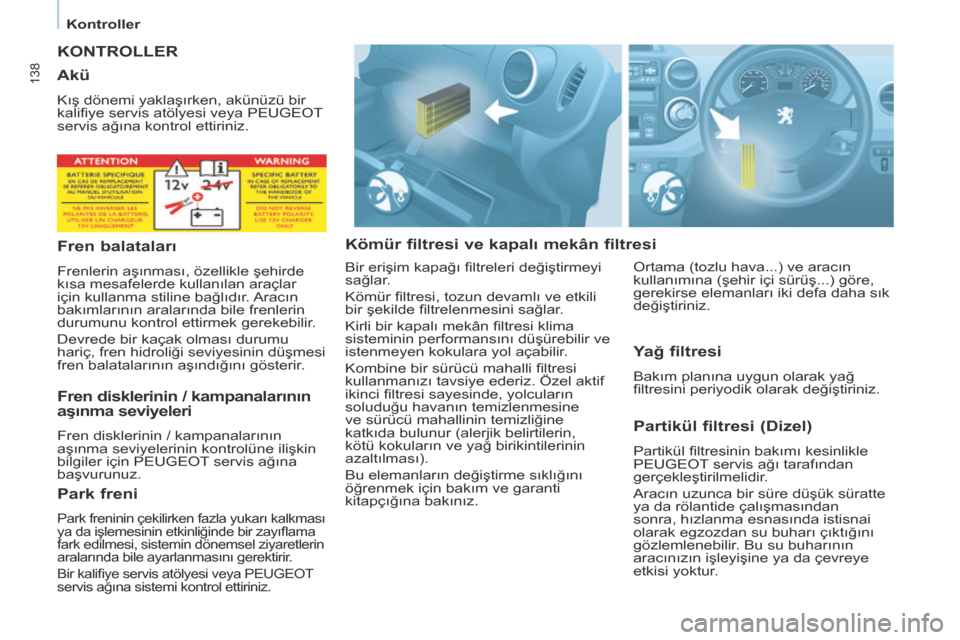

Kömür filtresi ve kapalı mekân filtresi Partikül filtresi (Dizel)
Partikül fi ltresinin bakımı kesinlikle
PEUGEOT servis ağı tarafından
gerçekleştirilmelidir.
Aracın uzunca bir süre düşük süratte
ya da rölantide çalışmasından
sonra, hızlanma esnasında istisnai
olarak egzozdan su buharı çıktığını
gözlemlenebilir. Bu su buharının
aracınızın işleyişine ya da çevreye
etkisi yoktur.
Akü
Kış dönemi yaklaşırken, akünüzü bir
kalifi ye servis atölyesi veya PEUGEOT
servis ağına kontrol ettiriniz.
Fren balataları
Frenlerin aşınması, özellikle şehirde
kısa mesafelerde kullanılan araçlar
için kullanma stiline bağlıdır. Aracın
bakımlarının aralarında bile frenlerin
durumunu kontrol ettirmek gerekebilir.
Devrede bir kaçak olması durumu
hariç, fren hidroliği seviyesinin düşmesi
fren balatalarının aşındığını gösterir.
Fren disklerinin / kampanalarının
aşınma seviyeleri
Fren disklerinin / kampanalarının
aşınma seviyelerinin kontrolüne ilişkin
bilgiler için PEUGEOT servis ağına
başvurunuz.
Park freni
Park freninin çekilirken fazla yukarı kalkması
ya da işlemesinin etkinliğinde bir zayıfl ama
fark edilmesi, sistemin dönemsel ziyaretlerin
aralarında bile ayarlanmasını gerektirir.
Bir kalifi ye servis atölyesi veya PEUGEOT
servis ağına sistemi kontrol ettiriniz.
Yağ filtresi
Bakım planına uygun olarak yağ
fi ltresini periyodik olarak değiştiriniz.
Bir erişim kapağı fi ltreleri değiştirmeyi
sağlar.
Kömür fi ltresi, tozun devamlı ve etkili
bir şekilde fi ltrelenmesini sağlar.
Kirli bir kapalı mekân fi ltresi klima
sisteminin performansını düşürebilir ve
istenmeyen kokulara yol açabilir.
Kombine bir sürücü mahalli fi ltresi
kullanmanızı tavsiye ederiz. Özel aktif
ikinci fi ltresi sayesinde, yolcuların
soluduğu havanın temizlenmesine
ve sürücü mahallinin temizliğine
katkıda bulunur (alerjik belirtilerin,
kötü kokuların ve yağ birikintilerinin
azaltılması).
Bu elemanların değiştirme sıklığını
öğrenmek için bakım ve garanti
kitapçığına bakınız. Ortama (tozlu hava...) ve aracın
kullanımına (şehir içi sürüş...) göre,
gerekirse elemanları iki defa daha sık
değiştiriniz.

Kontroller
139
KONTROLLER
6
Üreticinin bakım planına uygun
olarak önemli seviyelerin ve bazı
parçaların kontrolünü yapmak için,
Garanti ve bakım kitabındaki aracınızın
motor tipine ilişkin sayfalara bakınız.

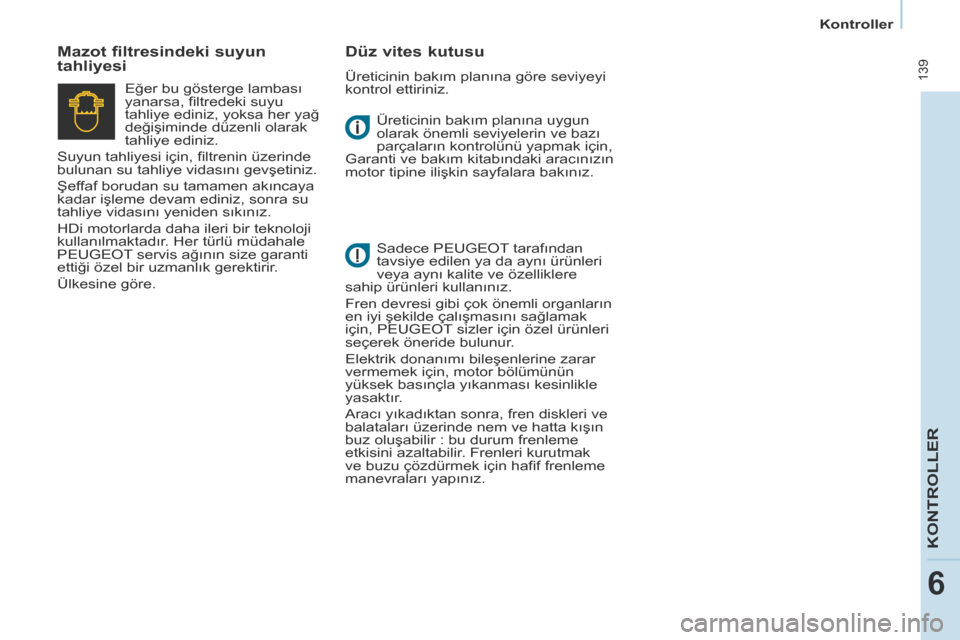

Mazot filtresindeki suyun
tahliyesi Düz vites kutusu
Üreticinin bakım planına göre seviyeyi
kontrol ettiriniz.
Sadece PEUGEOT tarafından
tavsiye edilen ya da aynı ürünleri
veya aynı kalite ve özelliklere
sahip ürünleri kullanınız.
Fren devresi gibi çok önemli organların
en iyi şekilde çalışmasını sağlamak
için, PEUGEOT sizler için özel ürünleri
seçerek öneride bulunur.
Elektrik donanımı bileşenlerine zarar
vermemek için, motor bölümünün
yüksek basınçla yıkanması kesinlikle
yasaktır.
Aracı yıkadıktan sonra, fren diskleri ve
balataları üzerinde nem ve hatta kışın
buz oluşabilir : bu durum frenleme
etkisini azaltabilir. Frenleri kurutmak
ve buzu çözdürmek için hafi f frenleme
manevraları yapınız.
Eğer bu gösterge lambası
yanarsa, fi ltredeki suyu
tahliye ediniz, yoksa her yağ
değişiminde düzenli olarak
tahliye ediniz.
Suyun tahliyesi için, fi ltrenin üzerinde
bulunan su tahliye vidasını gevşetiniz.
Şeffaf borudan su tamamen akıncaya
kadar işleme devam ediniz, sonra su
tahliye vidasını yeniden sıkınız.
HDi motorlarda daha ileri bir teknoloji
kullanılmaktadır. Her türlü müdahale
PEUGEOT servis ağının size garanti
ettiği özel bir uzmanlık gerektirir.
Ülkesine göre.

Y a k ı t
140

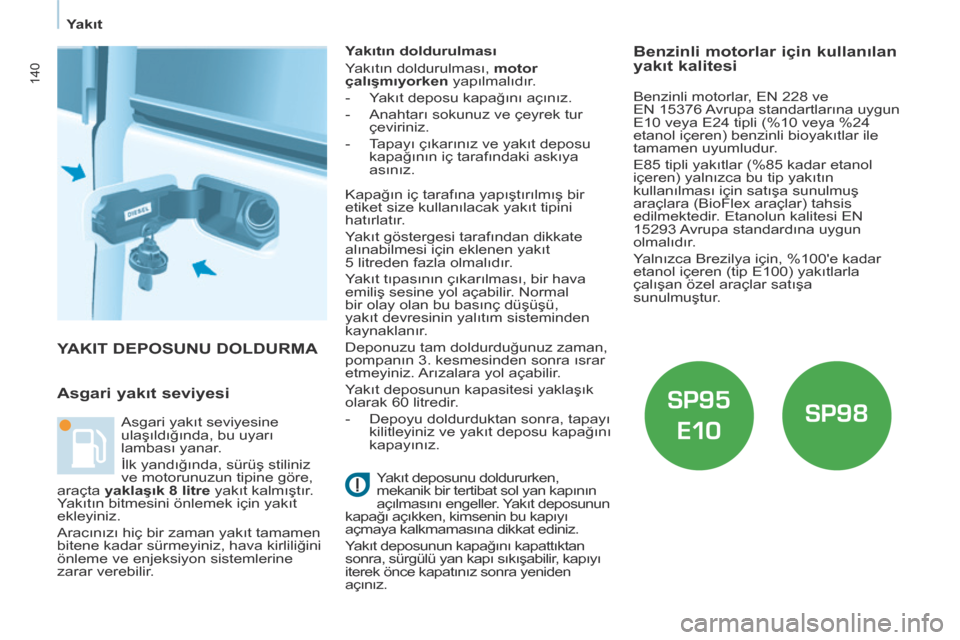

YAKIT DEPOSUNU DOLDURMA
Asgari yakıt seviyesi
Yakıtın doldurulması
Yakıtın doldurulması, motor
çalışmıyorken yapılmalıdır.
- Yakıt deposu kapağını açınız.
- Anahtarı sokunuz ve çeyrek tur çeviriniz.
- Tapayı çıkarınız ve yakıt deposu kapağının iç tarafındaki askıya
asınız.
Yakıt deposunu doldururken,
mekanik bir tertibat sol yan kapının
açılmasını engeller. Yakıt deposunun
kapağı açıkken, kimsenin bu kapıyı
açmaya kalkmamasına dikkat ediniz.
Yakıt deposunun kapağını kapattıktan
sonra, sürgülü yan kapı sıkışabilir, kapıyı
iterek önce kapatınız sonra yeniden
açınız.
Asgari yakıt seviyesine
ulaşıldığında, bu uyarı
lambası yanar.
İlk yandığında, sürüş stiliniz
ve motorunuzun tipine göre,
araçta yaklaşık 8 litre yakıt kalmıştır.
Yakıtın bitmesini önlemek için yakıt
ekleyiniz.
Aracınızı hiç bir zaman yakıt tamamen
bitene kadar sürmeyiniz, hava kirliliğini
önleme ve enjeksiyon sistemlerine
zarar verebilir. Kapağın iç tarafına yapıştırılmış bir
etiket size kullanılacak yakıt tipini
hatırlatır.
Yakıt göstergesi tarafından dikkate
alınabilmesi için eklenen yakıt
5 litreden fazla olmalıdır.
Yakıt tıpasının çıkarılması, bir hava
emiliş sesine yol açabilir. Normal
bir olay olan bu basınç düşüşü,
yakıt devresinin yalıtım sisteminden
kaynaklanır.
Deponuzu tam doldurduğunuz zaman,
pompanın 3. kesmesinden sonra ısrar
etmeyiniz. Arızalara yol açabilir.
Yakıt deposunun kapasitesi yaklaşık
olarak 60 litredir.
- Depoyu doldurduktan sonra, tapayı
kilitleyiniz ve yakıt deposu kapağını
kapayınız. Benzinli motorlar için kullanılan
yakıt kalitesi
Benzinli motorlar, EN 228 ve
EN 15376 Avrupa standartlarına uygun
E10 veya E24 tipli (%10 veya %24
etanol içeren) benzinli bioyakıtlar ile
tamamen uyumludur.
E85 tipli yakıtlar (%85 kadar etanol
içeren) yalnızca bu tip yakıtın
kullanılması için satışa sunulmuş
araçlara (BioFlex araçlar) tahsis
edilmektedir. Etanolun kalitesi EN
15293 Avrupa standardına uygun
olmalıdır.
Yalnızca Brezilya için, %100'e kadar
etanol içeren (tip E100) yakıtlarla
çalışan özel araçlar satışa
sunulmuştur.

DIESEL
Y a k ı t
141
KONTROLLER
6
DEVRE DIŞI BIRAKILMIŞ YAKIT
BESLEMESİ
Şiddetli bir darbe durumunda, bir
tertibat motora gelen yakıtı otomatik
olarak keser. Bu gösterge lambası,
ekranda bir mesaj ile birlikte
yanıp söner.
Aracın dışında yakıt kaçağı ve kokusu
olmadığına emin olunuz ve beslemeyi
tekrar çalıştırınız :
- kontağı kapatınız (STOP konumu),
- anahtarı kontaktan çıkartınız,
- anahtarı yerine takınız,
- kontağı açınız ve marşa basınız.
DİZEL BOŞLUK ALMA POMPASI
Yakıt bitmesi durumunda devrenin
hava boşluğunun alınması lazımdır :
- yakıt deposunu en az 5 litre mazotla doldurunuz,
- motor bölmesinde koruma kapağının altında bulunan
manuel boşluk alma pompasını
pompalayınız,
- motor çalışana kadar marşa basınız.
6. başlıkta "Motor bölmesi"
bölümüne bakınız. Dizel motorlar için kullanılan
yakıt kalitesi
Dizel motorlar, yakıt istasyonlarında
satılan mevcut ve ileride geçerli olacak
Avrupa standartlarına (EN 14214
standardına uygun bir bioyakıt ile
karıştırılmış EN 590 standardına
uygun mazot) uygun bioyakıtlar (%0
ila %7 oranında yağ asidi metil esteri
eklenmesi mümkün) ile tamamen
uyumludur.
B30 tipi bioyakıt kullanılması bazı
Dizel motorlarda mümkündür ;
bununla birlikte bu yakıtın kullanılması,
özel bakım koşullarının sıkı sıkıya
uygulanması şartına bağlıdır. Bir
kalifi ye servis atölyesi veya PEUGEOT
servis ağına başvurunuz.
Diğer herhangi bir tipte (bio) yakıt
(saf veya sulandırılmış bitkisel veya
hayvansal yağlar, kalorifer yakıtı...)
kullanılması kesinlikle yasaktır (motora
ve yakıt devresine ciddi şekilde zarar
verme riski vardır).

142
A k ü
AKÜ
Aküyü sökmeden evvel, kontağı
kapattıktan sonra 2 dakika
beklemelisiniz.
Motor çalışırken kutup başlarını
çıkarmayınız.
Kutup başlarını sökmeden aküleri şarj
etmeyiniz.
Aküyü tamamen söküp tekrar
bağladıktan sonra kontağı açınız ve
elektronik sistemlerin ilk durumlarına
gelmeleri için marşa basmadan önce
1 dakika bekleyiniz. Buna rağmen,
eğer bu işlemden sonra da hafi f
bozukluklar varsa birkalifi ye servis
atölyesi veya PEUGEOT servis ağına
başvurunuz.
Ampulü değiştirdikten sonra, aküyü
yeniden bağlamak için yaklaşık
3 dakika bekleyiniz.
Bir aydan uzun bir süre araç
kullanılmayacaksa akü başlarının
sökülmesi tavsiye olunur.
Aküyü şarj aletiyle şarj etmek
için
- Akü başlarını sökünüz,
- şarj aleti üreticisi tarafından verilen
kullanma talimatlarına uyunuz,
- (-) kutuptan başlayarak akü başlarını bağlayınız,
- kutupların ve kablo uçlarının temizliğini kontrol ediniz. Eğer
sülfatla kaplıysalar (beyazımsı
veya yeşilimsi tabaka) sökünüz ve
temizleyiniz.
Başka bir aküden çalıştırmak
için
- Kırmızı kabloyu her iki akünün (+) uçlarına takınız,
- yeşil veya siyah kablonun bir ucunu ilave akünün (-) ucuna bağlayınız,
- yeşil veya siyah kablonun diğer ucunu arızalı aracın, aküden
mümkün olduğunca uzak bir şase
noktasına takınız,
- marşa basınız, bırakınız motor çalışsın,
- rölanti durumuna geçmeyi bekleyiniz ve kabloları sökünüz.
Bu etiketin mevcudiyeti, kendine
özgü niteliklere ve teknolojiye
sahip 12 V'luk kurşunlu bir akü
kullanıldığını ve bu aküyü değiştirmek
veya sökmek için bir kalifi ye servis
atölyesi veya PEUGEOT servis ağının
müdahalesi gerektiğini gösterir.
Bu talimatlara uyulmaması akünün
erken aşınmasına yol açabilir.
Akünün sökülüp tekrar
bağlanmasından sonra, Stop & Start,
hava koşullarına ve akü şarj durumuna
göre değişen birkaç saatlik bir sürenin
(yaklaşık 8 saate kadar) sonunda
yeniden devreye girer.
Stop & Start aküsünü şarj etmek için
sökmek gerekmez.
