2014 Peugeot Boxer Manuale del proprietario (in Italian)

Precauzioni
151
GUIDA RAPIDA
8

152
Dimensioni

153
9
CARATTERISTICHE TECNICHE
Dimensioni
DIMENSIONI
Questo veicolo è disponibile in 4 lunghezze (L1..) e 3 altezze (H1\
..), vedi le seguenti tabelle corrispondenti : FURGONE
L1 L2 L3 L4
H1 H2 H1 H2 H2 H3 H2 H3
L Lunghezza massima 4 963 5 413 5 998 6 363
H Altezza massima 2 254 2 524 2 254 2 524 2 524 2 764 2 524 2 764
A Passo 3 000 3 450 4 035
B Sbalzo anteriore 948
C Sbalzo posteriore 1 015 1 380
D Larghezza (con / senza retrovisori) 2 508 / 2 050
E Carreggiata anteriore 1 810
F Carreggiata posteriore 1 790
G Altezza della soglia di carico da 535 a 565
I Lunghezza pianale interno 2 670 3 120 3 705 4 070
J Altezza interna massima di carico 1 662 1 932 1 662 1 932 1 932 2 172 1 932 2 172
K Larghezza interna massima 1 870
M Larghezza interna tra i passaruota 1 422
Volume (m³) 8 9,5 10 11,5 13 15 15 17

154
Dimensioni

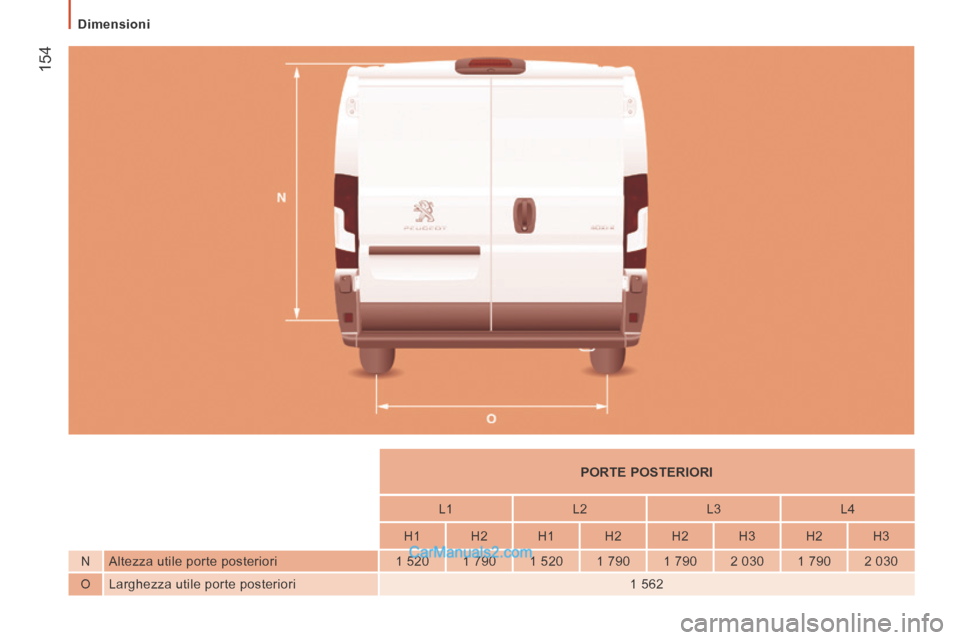

PORTE POSTERIORI
L1 L2 L3 L4
H1 H2 H1 H2 H2 H3 H2 H3
N Altezza utile porte posteriori 1 520 1 790 1 520 1 790 1 790 2 030 1 790 2 030
O Larghezza utile porte posteriori 1 562

155
9
CARATTERISTICHE TECNICHE
Dimensioni

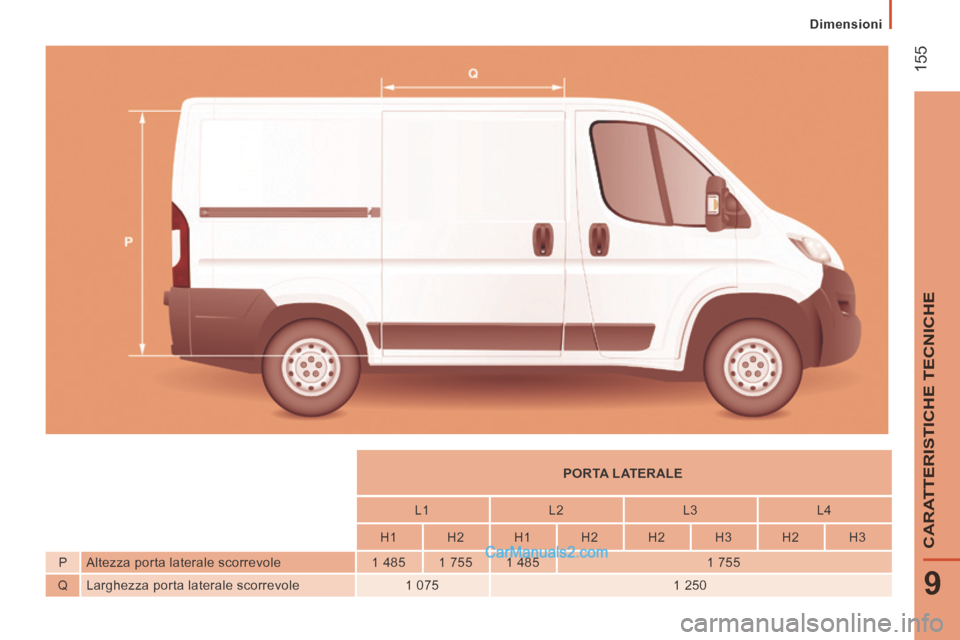

PORTA LATERALE
L1 L2 L3 L4
H1 H2 H1 H2 H2 H3 H2 H3
P Altezza porta laterale scorrevole 1 485 1 755 1 485 1 755
Q Larghezza porta laterale scorrevole 1 075 1 250

156
Dimensioni

157
9
CARATTERISTICHE TECNICHE
Dimensioni

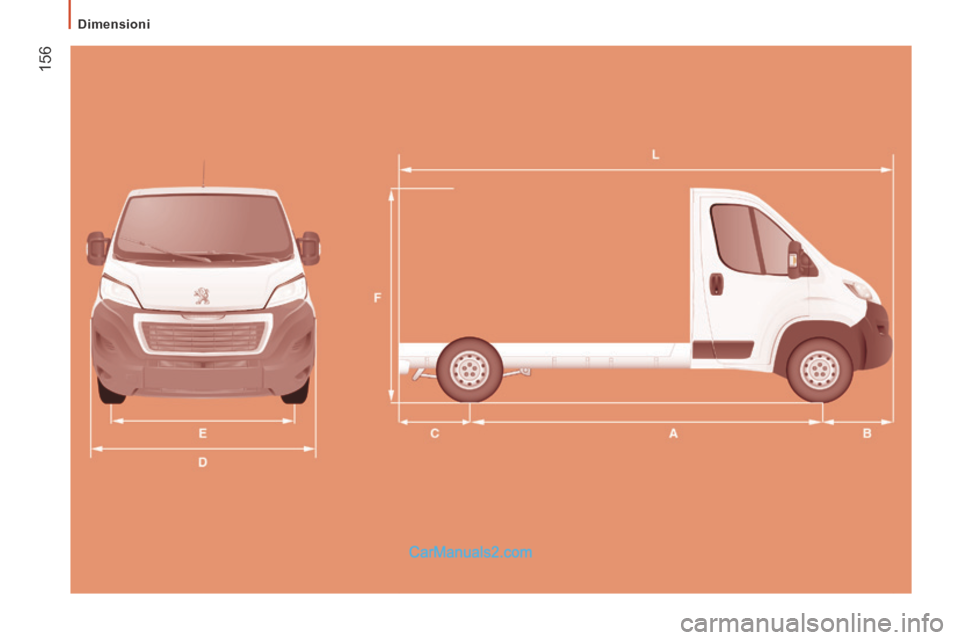

TELAIO CABINA
L1 L2 L2S L3 L4
L Lunghezza massima 4 908 5 358 5 708 5 943 6 208
A Passo 3 000 3 450 3 800 4 035 4 035
B Sbalzo anteriore 948
C Sbalzo posteriore 960 1 225
D Larghezza (con / senza retrovisori) 2 508 / 2 050
- Larghezza carrozzabile 2 207
- Larghezza massima carrozzabile 2 350
E Carreggiata anteriore 1 810
- Carreggiata posteriore 1 790
- Carreggiata posteriore maggiorata 1 980
F Altezza massima 2 153
- Altezza massima carrozzabile 3 500

158
Dimensioni
L1H1 L2H2
A 751 872 1 201 1 322
B 1 201 1 743 1 651 2 193
C - 860 - 860
