Fusibile bruciato
135
GUIDA RAPIDA
8
Fusibili A
(amperaggio) Funzioni

12 7,5 Faro anabbagliante destro
13 7,5 Faro anabbagliante sinistro
31 7,5 Alimentazione relais
32 10 Illuminazione abitacolo
33 15 Presa 12 V posteriore
34 - Inutilizzato
35 7,5 Fanalini di retromarcia - Sonda presenza acqua nel gasolio
36 15 Comando di bloccaggio centralizzato - Batteria
37 7,5 Contattore fanalini di stop - Terza luce di stop - Quadro strumenti
38 10 Alimentazione relais
39 10 Autoradio - Presa diagnosi - Sirena d'allarme - Comandi del riscaldament\
o supplementare programmabile -
Comandi dell'aria condizionata - Cronotachigrafo - Batteria
40 15 Sbrinamento : lunotto termico (sinistro), retrovisore lato guidatore
41 15 Sbrinamento : lunotto termico (destro), retrovisore lato passeggero
42 7, 5 Calcolatore e captatore ABS - Captatore ASR - Captatore CDS - Contattore fanalini di stop
43 30 Motore tergicristallo anteriore
44 20 Accendisigari - Presa 12 V anteriore
45 7,5 Comandi delle porte
46 - Inutilizzato
47 20 Motore alzacristallo guidatore
48 20 Motore alzacristallo passeggero
49 7, 5 Autoradio - Comandi del posto di guida - Alzacristallo guidatore
50 7,5 Centralina Airbag e pretensionatori
51 7. 5 Cronotachigrafo - Regolatore di velocità - Comandi del climatizzatore\

52 7,5 Alimentazione relais opzionale
53 7,5 Quadro strumenti - Fanalino fendinebbia

Fusibile bruciato
136 Fusibili A
(amperaggio) Funzioni

54 - Libero
55 15 Sedili riscaldati
56 15 Presa 12 V passeggeri posteriori
57 10 Riscaldamento supplementare programmabile
58 10 Luci di posizione laterali
59 7,5 Sospensione pneumatica
60 - Libero
61 - Libero
62 - Libero
63 10 Commutatore riscaldamento supplementare programmabile
64 - Libero
65 30 Ventilatore riscaldamento supplementare programmabile

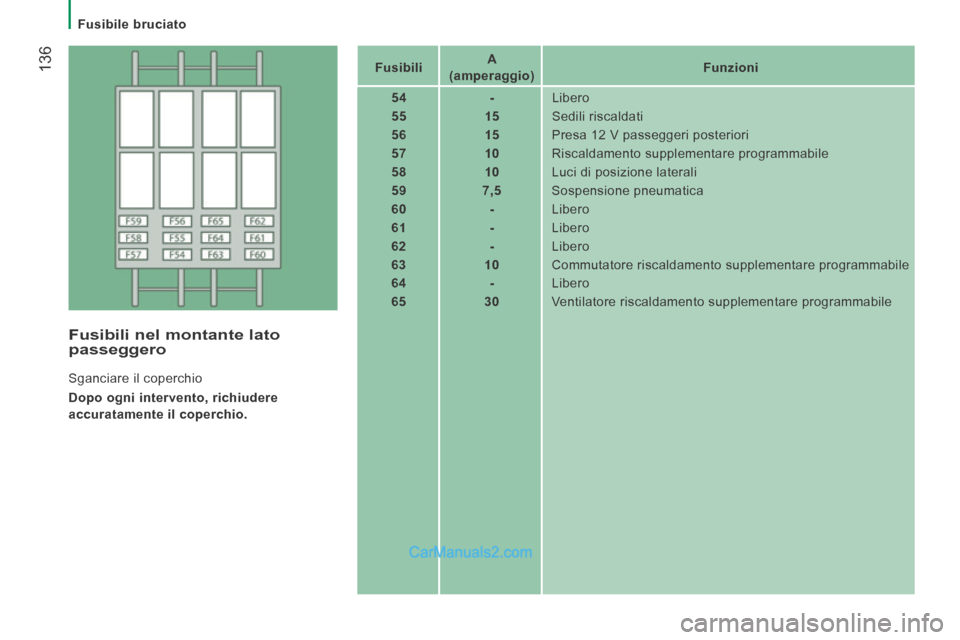

Fusibili nel montante lato passeggero
Sganciare il coperchio
Dopo ogni intervento, richiudere
accuratamente il coperchio.

Fusibile bruciato
137
GUIDA RAPIDA
8

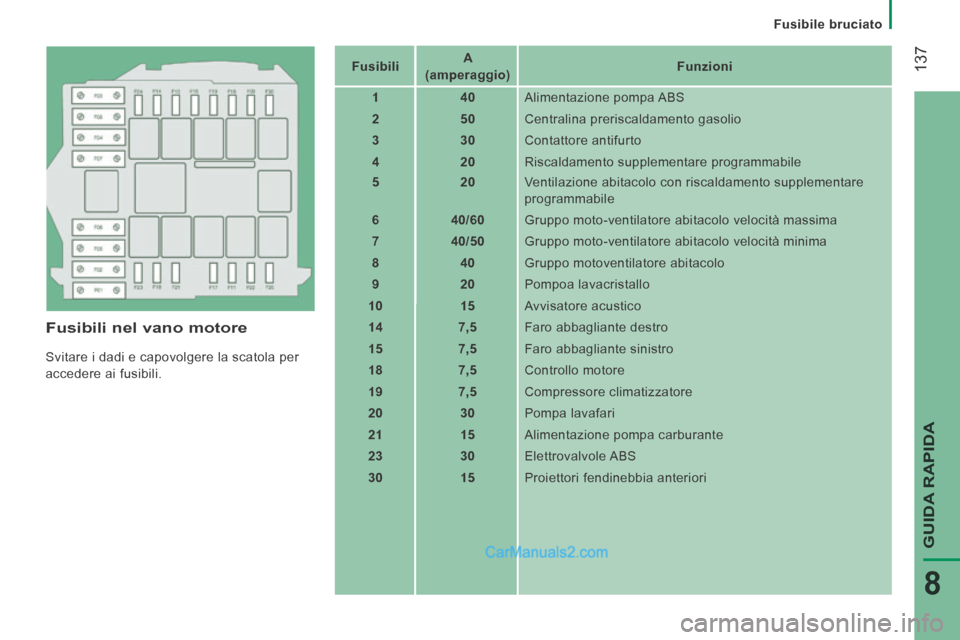

Fusibili nel vano motore
Svitare i dadi e capovolgere la scatola per
accedere ai fusibili. Fusibili
A
(amperaggio) Funzioni

1 40 Alimentazione pompa ABS
2 50 Centralina preriscaldamento gasolio
3 30 Contattore antifurto
4 20 Riscaldamento supplementare programmabile
5 20 Ventilazione abitacolo con riscaldamento supplementare
programmabile
6 40/60 Gruppo moto-ventilatore abitacolo velocità massima
7 40/50 Gruppo moto-ventilatore abitacolo velocità minima
8 40 Gruppo motoventilatore abitacolo
9 20 Pompoa lavacristallo
10 15 Avvisatore acustico
14 7,5 Faro abbagliante destro
15 7,5 Faro abbagliante sinistro
18 7,5 Controllo motore
19 7,5 Compressore climatizzatore
20 30 Pompa lavafari
21 15 Alimentazione pompa carburante
23 30 Elettrovalvole ABS
30 15 Proiettori fendinebbia anteriori

Lampada o lampadina bruciata
138 In caso di lavaggio ad alta pressione
su sporco persistente, non insistere
sui fari, sui fanali e sul loro contorno, onde
evitare di danneggiarne la vernice e le
guarnizioni di tenuta.

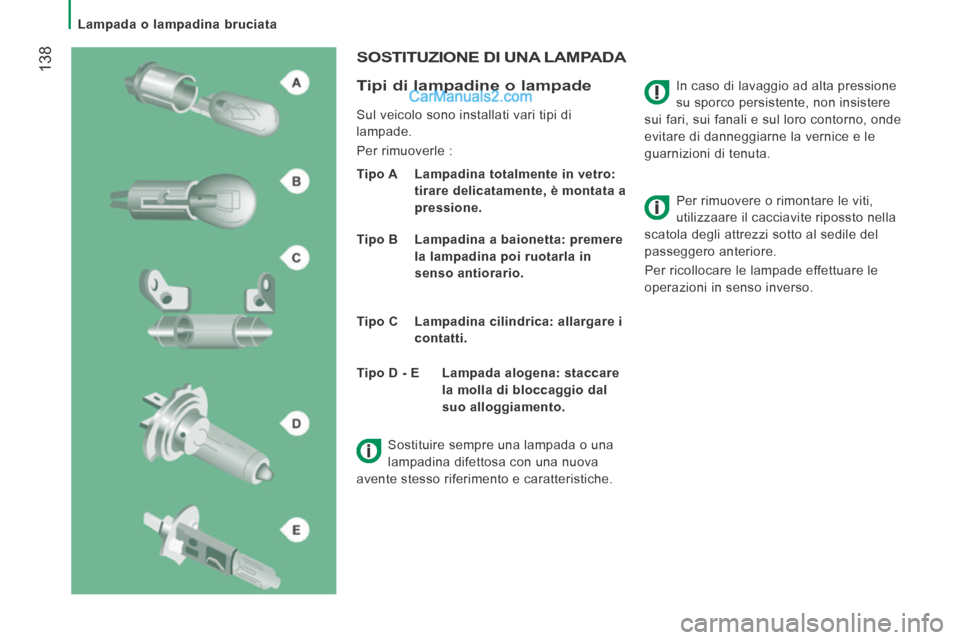

SOSTITUZIONE DI UNA LAMPADA
Tipi di lampadine o lampade
Sul veicolo sono installati vari tipi di
lampade.
Per rimuoverle :
Tipo A Lampadina totalmente in vetro: tirare delicatamente, è montata a
pressione.
Tipo B Lampadina a baionetta: premere la lampadina poi ruotarla in
senso antiorario.
Tipo C Lampadina cilindrica: allargare i contatti. Per rimuovere o rimontare le viti,
utilizzaare il cacciavite ripossto nella
scatola degli attrezzi sotto al sedile del
passeggero anteriore.
Per ricollocare le lampade effettuare le
operazioni in senso inverso.
Tipo D - E Lampada alogena: staccare la molla di bloccaggio dal
suo alloggiamento.
Sostituire sempre una lampada o una
lampadina difettosa con una nuova
avente stesso riferimento e caratteristiche.

Lampada o lampadina bruciata
139
GUIDA RAPIDA
8
1 - Fari abbaglianti
Tipo D , H7 - 55 W
- Rimuovere il coperchio tirando la linguetta in gomma.
- Scollegare il connettore elettrico.
- Staccare la molla di bloccaggio premendo la pinzetta centrale.
- Sostituire la lampada avendo cura di far corrispondere la parte metallica con le
scanalature presenti sul faro. 2 - Fari anabbaglianti
Tipo D , H7 - 55 W
- Rimuovere il coperchio tirando la
linguetta in gomma.
- Scollegare il connettore elettrico.
- Staccare la molla di bloccaggio premendo la pinzetta centrale.
- Sostituire la lampada avendo cura di far corrispondere la parte metallica con le
scanalature presenti sul faro. Fari anteriori
Aprire il cofano motore.
Per accedere alle lampade e lampadine far
passare la mano dietro il gruppo ottico. Se
necessario, smontare il gruppo ottico :
- Staccare il connettore elettrico rimuovendo la sua boccola di
bloccaggio.
- Rimuovere le due viti di fissaggio del gruppo ottico.
- Spostare il gruppo ottico verso il centro del veicolo per estrarlo dalle sue guide.
Lato sinistro, prestare attenzione all'asta di sostegno del cofano motore. 3 - Indicatori di direzione
Tipo A ,
WY21W - 21 W
- Rimuovere il coperchio tirando la linguetta in gomma.
- Ruotare il portalampada di un quarto di giro, in senso antiorario.
- Sostituire la lampada.

Lampada o lampadina bruciata
140
La sostituzione della lampade alogene
deve avvenire a faro spento da
qualche minuto (rischio di gravi ustioni). Non
toccare direttamente la lampada con le dita,
utilizzare un panno che non lasci peli.
Al termine di ogni operazione, controllare il
corretto funzionamento dei fari.
5 - Fari fendinebbia
Tipo E , H1 - 55W
- Sterzare le ruote completamente a sinistra.
- Togliere la vite situata nel passaruota e aprire lo sportellino.
- Rimuovere il coperchio.
- Scollegare il connettore elettrico.
- Staccare la molla di bloccaggio premendo le due mollette.
- Sostituire la lampada avendo cura di far corrispondere la parte metallica con le
scanalature presenti sul faro.
Fari diurni a LED
Questi diodi elettroluminescenti (LED)
fungono sia da fari diurni che da luci di
posizione.
Se il veicolo è equipaggiato di fari diurni a
LED, rivolgersi alla rete PEUGEOT. 4 - Luci di posizione/faridiurni
Tipo A , W21/5W - 21W e 5W
- Rimuovere il coperchio tirando la
linguetta in gomma.
- Ruotare il porta lampada di un quarto di giro, in senso antiorario.
- Sostituire la lampada.

Lampada o lampadina bruciata
141
GUIDA RAPIDA
8

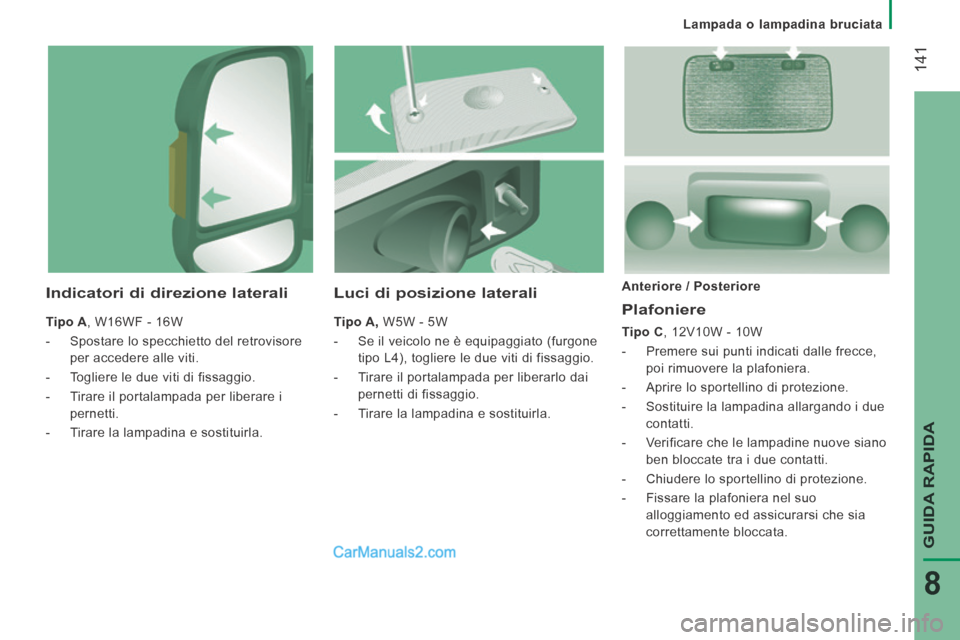

Plafoniere
Tipo C , 12V10W - 10W
- Premere sui punti indicati dalle frecce, poi rimuovere la plafoniera.
- Aprire lo sportellino di protezione.
- Sostituire la lampadina allargando i due contatti.
- Verificare che le lampadine nuove siano ben bloccate tra i due contatti.
- Chiudere lo sportellino di protezione.
- Fissare la plafoniera nel suo alloggiamento ed assicurarsi che sia
correttamente bloccata.
Luci di posizione laterali
Tipo A, W5W - 5W
- Se il veicolo ne è equipaggiato (furgone tipo L4), togliere le due viti di fissaggio.
- Tirare il portalampada per liberarlo dai pernetti di fissaggio.
- Tirare la lampadina e sostituirla.
Indicatori di direzione laterali
Tipo A , W16WF - 16W
- Spostare lo specchietto del retrovisore per accedere alle viti.
- Togliere le due viti di fissaggio.
- Tirare il portalampada per liberare i pernetti.
- Tirare la lampadina e sostituirla. Anteriore / Posteriore

Lampada o lampadina bruciata
142
Fanali posteriori
Per maggiori informazioni sulle lampadine,
consultare la tabella "Tipi di lampadine o
lampade".
Effettuare le operazioni in senso inverso per
la collocazione di ogni lampada.
1. Luci di stop
Tipo B, P21W - 21W
2. Luci di stop/di posizione
Tipo B, P21/5W - 21W e 5W
3. Indicatori di direzione
Tipo B, PY21W - 21W
4. Fanalini di retromarcia
Tipo A, W16W - 16W
5. Faro fendinebbia
Tipo A, W16W - 16W - Individuare la lampadina difettosa e
aprire le porte posteriori.
- Smontare lo sportellino d'accesso corrispondente rimuovendo le sei viti di
fissaggio (furgone)
oppure
Smontare lo sportellino d'accesso corrispondente tirando la maniglia per
sganciarla (combi). - Scollegare il connettore elettrico
premendo la linguetta centrale.
- Rimuovere i due dadi di fissaggio dal blocco trasparente.
- Dall'esterno, tirare il blocco trasparente.
- Rimuovere le sei viti di fissaggio del portalampada.
- Spostare la tre linguette di tenuta ed estrarre il portalampada dal suo
alloggiamento.
- Sostituire la lampada.
