2014 Peugeot Boxer Manual do proprietário (in Portuguese)

Fusível defeituoso
135
AJUDA RÁPIDA
8
Fusíveis A (amperes) Atribuição
12 7,5 Médio da direita
13 7,5 Médio da esquerda
31 7, 5 Alimentação relé
32 10 Iluminação do habitáculo
33 15 Tomada de 12 V traseira
34 - Não utilizado
35 7,5 Luzes de marcha-atrás - Sonda de presença de água no gasóleo\

36 15 Comando de trancamento centralizado - Bateria
37 7,5 Contactor das luzes de travagem - Terceira luz de travagem - Quadro de bordo
38 10 Alimentação relés
39 10 Auto-rádio - Tomada de diagnóstico - Sirene de alarme - Comandos de aquecimento adi\
cional programável -
Comandos do ar condicionado - Tacógrafo - Bateria
40 15 Desembaciamento: óculo traseiro (da esquerda), retrovisor do lado d\
o condutor
41 15 Desembaciamento: óculo traseiro (da direita), retrovisor do lado do\
passageiro
42 7,5 Calculador e sensor do ABS - Sensor ASR - Sensor CDS - Contactor luzes de travagem
43 30 Motor do limpa-vidros dianteiro
44 20 Isqueiro - Tomada de 12 V dianteira
45 7,5 Comandos das portas
46 - Não utilizado
47 20 Motor do elevador de vidros do condutor
48 20 Motor do elevador de vidros do passageiro
49 7,5 Auto-rádio - Comandos do posto de condução - Elevador de vidros\
do lado do condutor
50 7,5 Caixa dos airbags e pré-tensores
51 7, 5 Tacógrafo - Regulador de velocidade - Comandos do ar condicionado
52 7,5 Alimentação opcional dos relés
53 7,5 Quadro de bordo - Luz de nevoeiro traseira

Fusível defeituoso
136 Fusíveis A (amperes) Atribuição
54 - Não utilizado
55 15 Bancos aquecidos
56 15 Tomada de 12 V passageiros traseiros
57 10 Aquecimento adicional programável
58 10 Luzes de presença laterais
59 7,5 Suspensão pneumática
60 - Não utilizado
61 - Não utilizado
62 - Não utilizado
63 10 Interruptor de aquecimento adicional programável
64 - Não utilizado
65 30 Radiador de aquecimento adicional programável

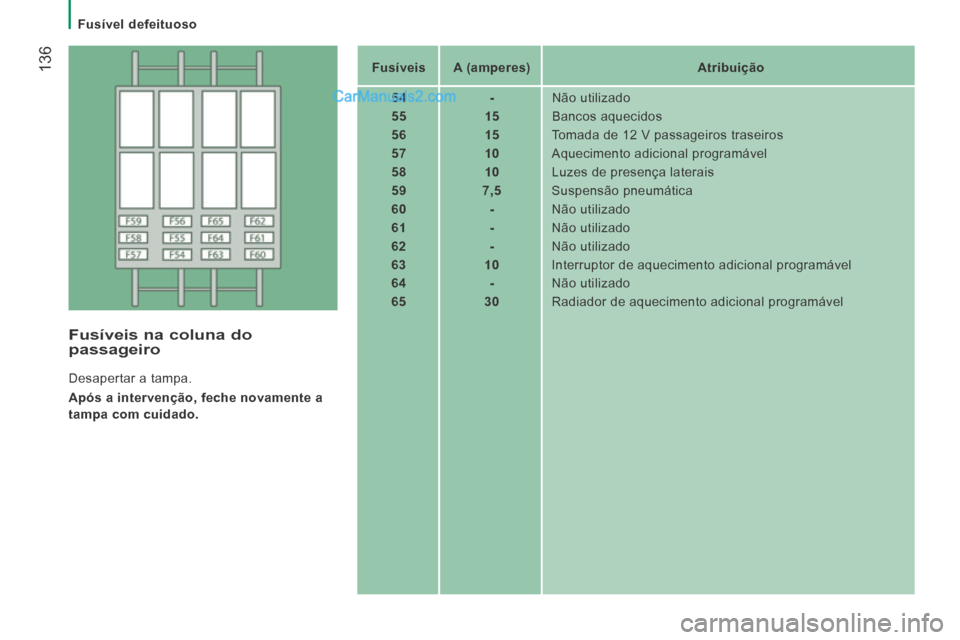

Fusíveis na coluna do passageiro
Desapertar a tampa.
Após a intervenção, feche novamente a
tampa com cuidado.

Fusível defeituoso
137
AJUDA RÁPIDA
8

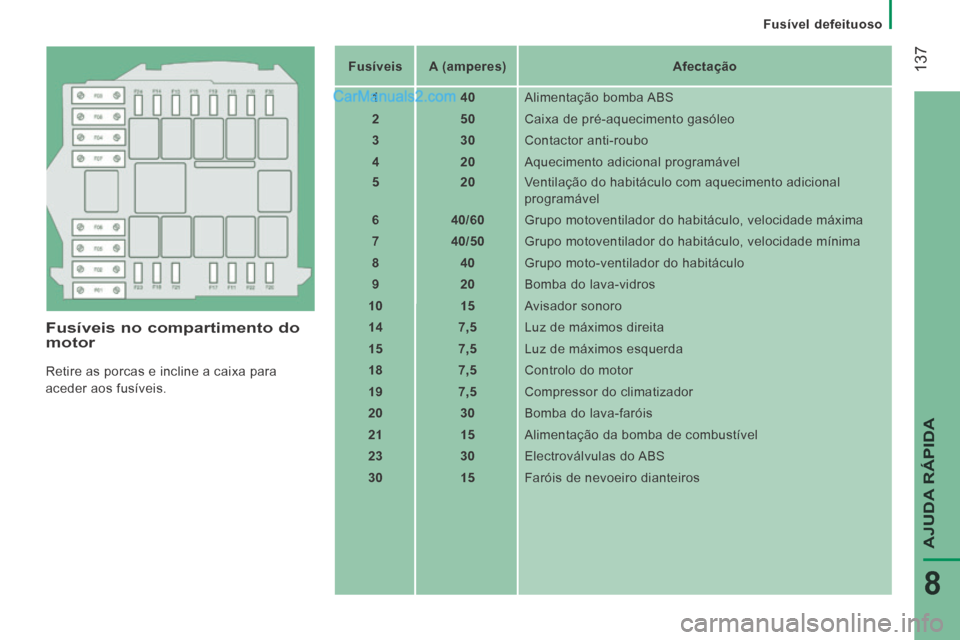

Fusíveis no compartimento do motor
Retire as porcas e incline a caixa para
aceder aos fusíveis. Fusíveis
A (amperes) Afectação
1 40 Alimentação bomba ABS
2 50 Caixa de pré-aquecimento gasóleo
3 30 Contactor anti-roubo
4 20 Aquecimento adicional programável
5 20 Ventilação do habitáculo com aquecimento adicional
programável
6 40/60 Grupo motoventilador do habitáculo, velocidade máxima
7 40/50 Grupo motoventilador do habitáculo, velocidade mínima
8 40 Grupo moto-ventilador do habitáculo
9 20 Bomba do lava-vidros
10 15 Avisador sonoro
14 7,5 Luz de máximos direita
15 7,5 Luz de máximos esquerda
18 7,5 Controlo do motor
19 7,5 Compressor do climatizador
20 30 Bomba do lava-faróis
21 15 Alimentação da bomba de combustível
23 30 Electroválvulas do ABS
30 15 Faróis de nevoeiro dianteiros

Lâmpada avariada
138 Quando efectuar uma lavagem de alta
pressão em sujidade persistente, não
insistir nos faróis dianteiros e traseiros, e
respectivos contornos, para evitar danificar
a pintura e a junta de vedação.
MUDAR UMA LÂMPADA
Tipos de lâmpadas
Estão instalados diferentes tipos de
lâmpadas no seu veículo.
Para as retirar :
Tipo A Lâmpada totalmente em vidro: puxar suavemente, uma vez que
está montada sob pressão.
Tipo B Lâmpada de vela: prima a lâmpada, e rode-a no sentido
contrário ao dos ponteiros do
relógio.
Tipo C Lâmpada cilíndrica: afastar os contactos. Para retirar ou colocar o parafuso,
utilize a chave de fendas que se
encontra na caixa de ferramentas sob o
banco do passageiro dianteiro.
Efectuar as operações no sentido inverso
para a montagem de cada lâmpada.
Tipo D - E Lâmpada de halogéneo: desengate a mola de
bloqueio do respectivo
alojamento.
Substitua sempre uma lâmpada
defeituosa por uma lâmpada nova com
as mesmas referências e características.

Lâmpada avariada
139
AJUDA RÁPIDA
8
1 - Luzes de estrada
Tipo D , H7 - 55 W
- Retirar a tampa puxando a lingueta em borracha.
- Desligar o conector eléctrico.
- Desengatar a mola de bloqueio premindo a pinça central.
- Substituir a lâmpada, fazendo corresponder a parte metálica com as
ranhuras presentes no farol. 2 - Luzes de cruzamento
Tipo D , H7 - 55 W
- Retirar a tampa puxando a lingueta em
borracha.
- Desligar o conector eléctrico.
- Desengatar a mola de bloqueio premindo a pinça central.
- Substituir a lâmpada, fazendo corresponder a parte metálica com as
ranhuras presentes no farol. Luzes dianteiras
Abrir o capot do motor.
Para aceder às lâmpadas, passar a mão por
trás do bloco óptico. Caso seja necessário,
pode desmontar o bloco óptico:
- Desliguar o conector eléctrico retirando o seu anel de travamento.
- Retirar os dois parafusos de fixação do bloco óptico.
- Mover o bloco óptico para o centro do veículo para o retirar das suas calhas.
Lado esquerdo, ter atenção à vareta de suporte do capot. 3 - Luzes de mudança de direcção
Tipo A , WY21 W - 21 W
- Retirar a tampa puxando a lingueta em
borracha.
- Rodar o porta-lâmpadas um quarto de volta, no sentido contrário ao dos
ponteiros do relógio.
- Substituir a lâmpada.

Lâmpada avariada
140
A substituição das lâmpadas de
halogéneo deve fazer-se com a luz
apagada após alguns minutos (risco de
queimadura grave). Não tocar directamente
na lâmpada com os dedos, utilizar panos
que não libertem pêlos.
No fim de cada operação, verificar o
funcionamento correcto dos faróis.
5 - Luzes de nevoeiro
Tipo E , H1 - 55 W
- Rodar a direcção totalmente à esquerda.
- Retirar o parafuso, situado na cava da roda e abrir a alheta.
- Retirar a tampa.
- Desligar o conector eléctrico.
- Desengatar a mola de bloqueio premindo as duas pinças.
- Substituir a lâmpada fazendo corresponder a parte metálica com as
ranhuras no farol.
Luzes diurnas de LEDs
Estes díodos electroluminescentes (LED)
têm a função de luzes diurnas e de luzes de
presença.
Caso o seu veículo esteja equipado com
luzes diurnas de LED, consulte a rede
PEUGEOT. 4 - Luzes de presença/diurnas
Tipo A , W21/5 W - 21W e 5 W
- Retirar a tampa puxando a lingueta em
borracha.
- Rode o porta-lâmpadas um quarto de volta, no sentido inverso ao dos
ponteiros do relógio.
- Substituir a a lâmpada.

Lâmpada avariada
141
AJUDA RÁPIDA
8

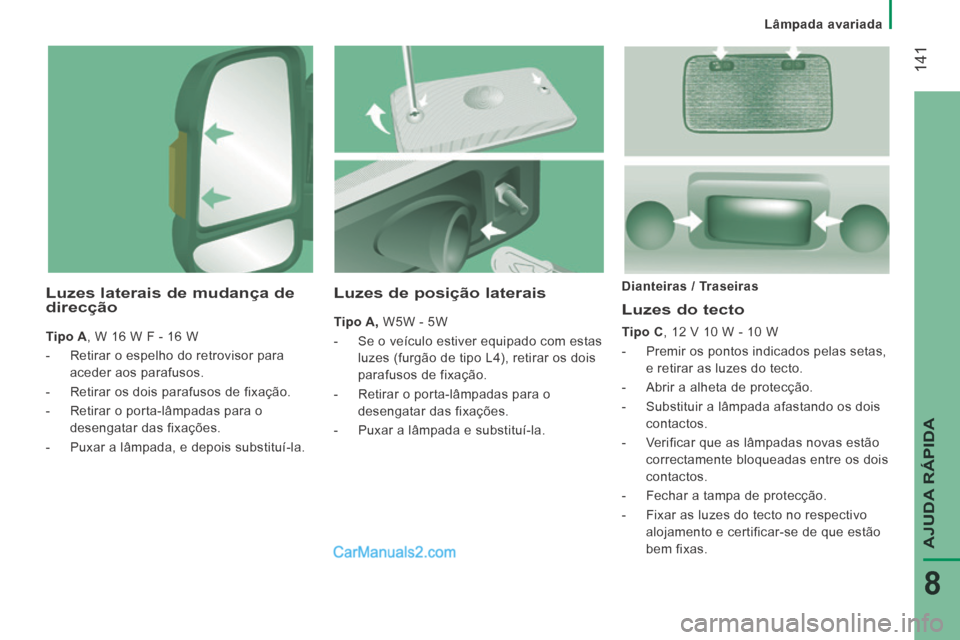

Luzes do tecto
Tipo C , 12 V 10 W - 10 W
- Premir os pontos indicados pelas setas, e retirar as luzes do tecto.
- Abrir a alheta de protecção.
- Substituir a lâmpada afastando os dois contactos.
- Verificar que as lâmpadas novas estão correctamente bloqueadas entre os dois
contactos.
- Fechar a tampa de protecção.
- Fixar as luzes do tecto no respectivo alojamento e certificar-se de que estão
bem fixas.
Luzes de posição laterais
Tipo A, W5W - 5W
- Se o veículo estiver equipado com estas luzes (furgão de tipo L4), retirar os dois
parafusos de fixação.
- Retirar o porta-lâmpadas para o desengatar das fixações.
- Puxar a lâmpada e substituí-la.
Luzes laterais de mudança de direcção
Tipo A , W 16 W F - 16 W
- Retirar o espelho do retrovisor para aceder aos parafusos.
- Retirar os dois parafusos de fixação.
- Retirar o porta-lâmpadas para o desengatar das fixações.
- Puxar a lâmpada, e depois substituí-la. Dianteiras / Traseiras

Lâmpada avariada
142

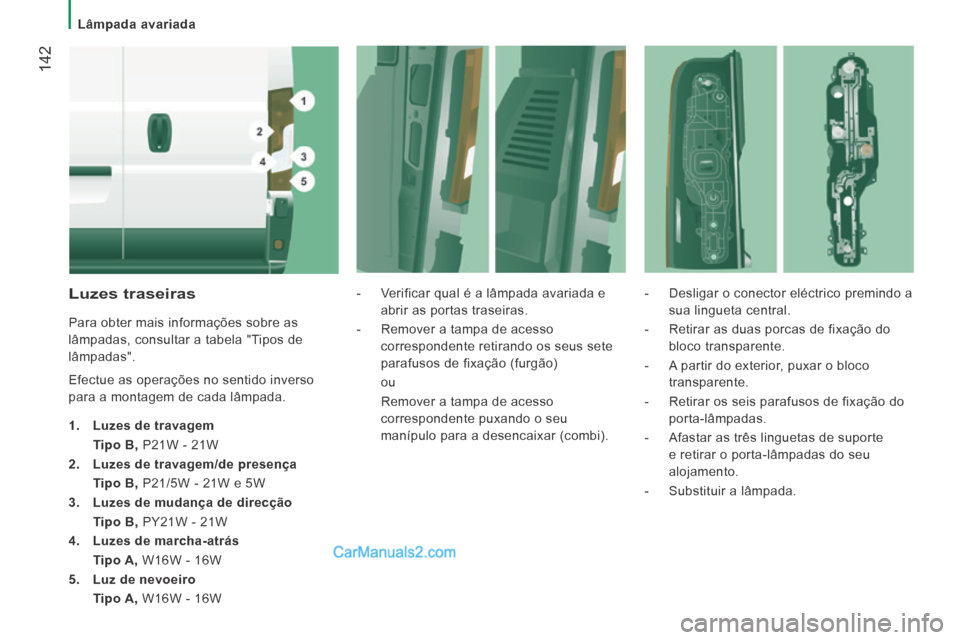

Luzes traseiras
Para obter mais informações sobre as
lâmpadas, consultar a tabela "Tipos de
lâmpadas".
Efectue as operações no sentido inverso
para a montagem de cada lâmpada.
1. Luzes de travagem
Tipo B, P21W - 21W
2. Luzes de travagem/de presença
Tipo B, P21/5W - 21W e 5W
3. Luzes de mudança de direcção
Tipo B, PY21W - 21W
4. Luzes de marcha-atrás
Tipo A, W16W - 16W
5. Luz de nevoeiro
Tipo A, W16W - 16W - Verificar qual é a lâmpada avariada e
abrir as portas traseiras.
- Remover a tampa de acesso correspondente retirando os seus sete
parafusos de fixação (furgão)
ou
Remover a tampa de acesso correspondente puxando o seu
manípulo para a desencaixar (combi). - Desligar o conector eléctrico premindo a
sua lingueta central.
- Retirar as duas porcas de fixação do bloco transparente.
- A partir do exterior, puxar o bloco transparente.
- Retirar os seis parafusos de fixação do porta-lâmpadas.
- Afastar as três linguetas de suporte e retirar o porta-lâmpadas do seu
alojamento.
- Substituir a lâmpada.
