2014 Peugeot Boxer Manual do proprietário (in Portuguese)

Equipamentos
11 9
6

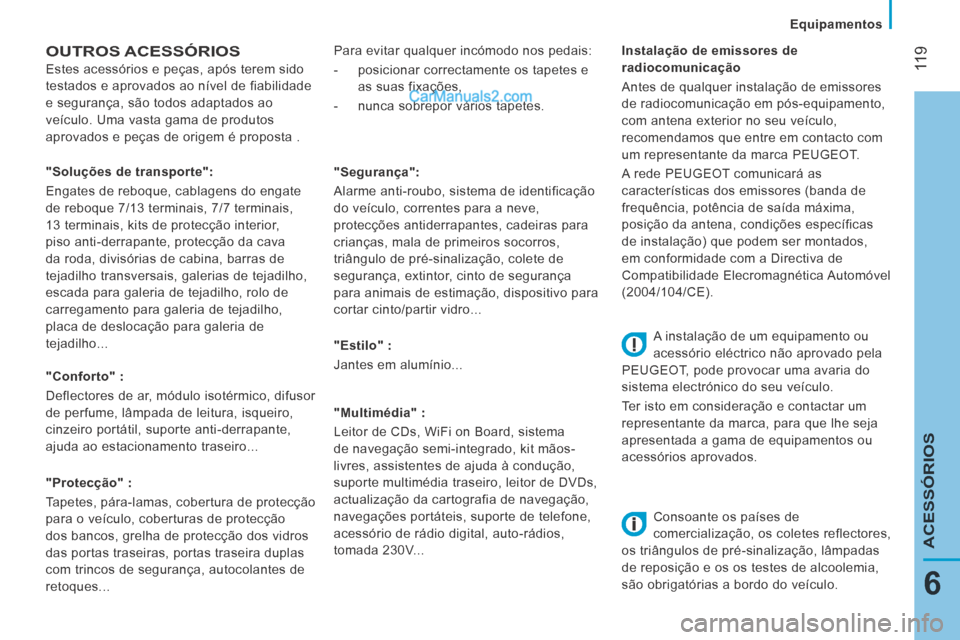

ACESSÓRIOS
OUTROS ACESSÓRIOS
Estes acessórios e peças, após terem sido
testados e aprovados ao nível de fiabilidade
e segurança, são todos adaptados ao
veículo. Uma vasta gama de produtos
aprovados e peças de origem é proposta .
"Conforto" :
Deflectores de ar, módulo isotérmico, difusor
de perfume, lâmpada de leitura, isqueiro,
cinzeiro portátil, suporte anti-derrapante,
ajuda ao estacionamento traseiro...
"Protecção" :
Tapetes, pára-lamas, cobertura de protecção
para o veículo, coberturas de protecção
dos bancos, grelha de protecção dos vidros
das portas traseiras, portas traseira duplas
com trincos de segurança, autocolantes de
retoques... "Segurança":
Alarme anti-roubo, sistema de identificação
do veículo, correntes para a neve,
protecções antiderrapantes, cadeiras para
crianças, mala de primeiros socorros,
triângulo de pré-sinalização, colete de
segurança, extintor, cinto de segurança
para animais de estimação, dispositivo para
cortar cinto/partir vidro...
"Estilo" :
Jantes em alumínio...
"Multimédia" :
Leitor de CDs, WiFi on Board, sistema
de navegação semi-integrado, kit mãos-
livres, assistentes de ajuda à condução,
suporte multimédia traseiro, leitor de DVDs,
actualização da cartografia de navegação,
navegações portáteis, suporte de telefone,
acessório de rádio digital, auto-rádios,
tomada 230V...
"Soluções de transporte":
Engates de reboque, cablagens do engate
de reboque 7/13 terminais, 7/7 terminais,
13 terminais, kits de protecção interior,
piso anti-derrapante, protecção da cava
da roda, divisórias de cabina, barras de
tejadilho transversais, galerias de tejadilho,
escada para galeria de tejadilho, rolo de
carregamento para galeria de tejadilho,
placa de deslocação para galeria de
tejadilho...
Instalação de emissores de
radiocomunicação

Antes de qualquer instalação de emissores
de radiocomunicação em pós-equipamento,
com antena exterior no seu veículo,
recomendamos que entre em contacto com
um representante da marca PEUGEOT.
A rede PEUGEOT comunicará as
características dos emissores (banda de
frequência, potência de saída máxima,
posição da antena, condições específicas
de instalação) que podem ser montados,
em conformidade com a Directiva de
Compatibilidade Elecromagnética Automóvel
(2004/104/CE).
A instalação de um equipamento ou
acessório eléctrico não aprovado pela
PEUGEOT, pode provocar uma avaria do
sistema electrónico do seu veículo.
Ter isto em consideração e contactar um
representante da marca, para que lhe seja
apresentada a gama de equipamentos ou
acessórios aprovados.
Consoante os países de
comercialização, os coletes reflectores,
os triângulos de pré-sinalização, lâmpadas
de reposição e os os testes de alcoolemia,
são obrigatórias a bordo do veículo.
Para evitar qualquer incómodo nos pedais:
- posicionar correctamente os tapetes e
as suas fixações,
- nunca sobrepor vários tapetes.

Equipamentos
120

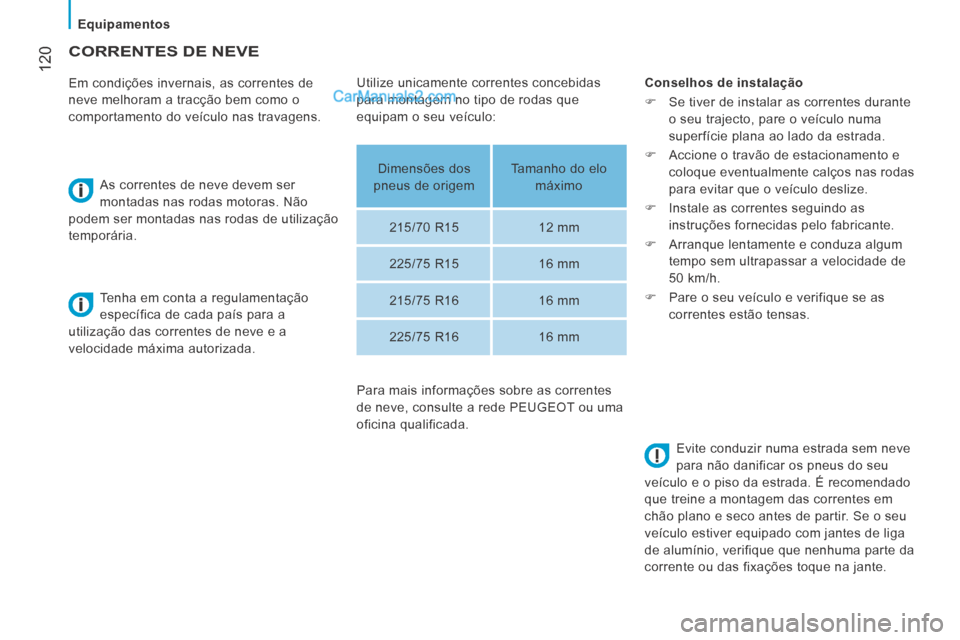

CORRENTES DE NEVE
Em condições invernais, as correntes de
neve melhoram a tracção bem como o
comportamento do veículo nas travagens. As correntes de neve devem ser
montadas nas rodas motoras. Não
podem ser montadas nas rodas de utilização
temporária.
Tenha em conta a regulamentação
específica de cada país para a
utilização das correntes de neve e a
velocidade máxima autorizada. Conselhos de instalação

Se tiver de instalar as correntes durante
o seu trajecto, pare o veículo numa
superfície plana ao lado da estrada.
 Accione o travão de estacionamento e
coloque eventualmente calços nas rodas
para evitar que o veículo deslize.
 Instale as correntes seguindo as
instruções fornecidas pelo fabricante.
 Arranque lentamente e conduza algum
tempo sem ultrapassar a velocidade de
50 km/h.
 Pare o seu veículo e verifique se as
correntes estão tensas.
Evite conduzir numa estrada sem neve
para não danificar os pneus do seu
veículo e o piso da estrada. É recomendado
que treine a montagem das correntes em
chão plano e seco antes de partir. Se o seu
veículo estiver equipado com jantes de liga
de alumínio, verifique que nenhuma parte da
corrente ou das fixações toque na jante.
Utilize unicamente correntes concebidas
para montagem no tipo de rodas que
equipam o seu veículo:
Dimensões dos
pneus de origem Tamanho do elo
máximo
215/70 R15 12 mm
225/75 R15 16 mm
215/75 R16 16 mm
225/75 R16 16 mm
Para mais informações sobre as correntes
de neve, consulte a rede PEUGEOT ou uma
oficina qualificada.

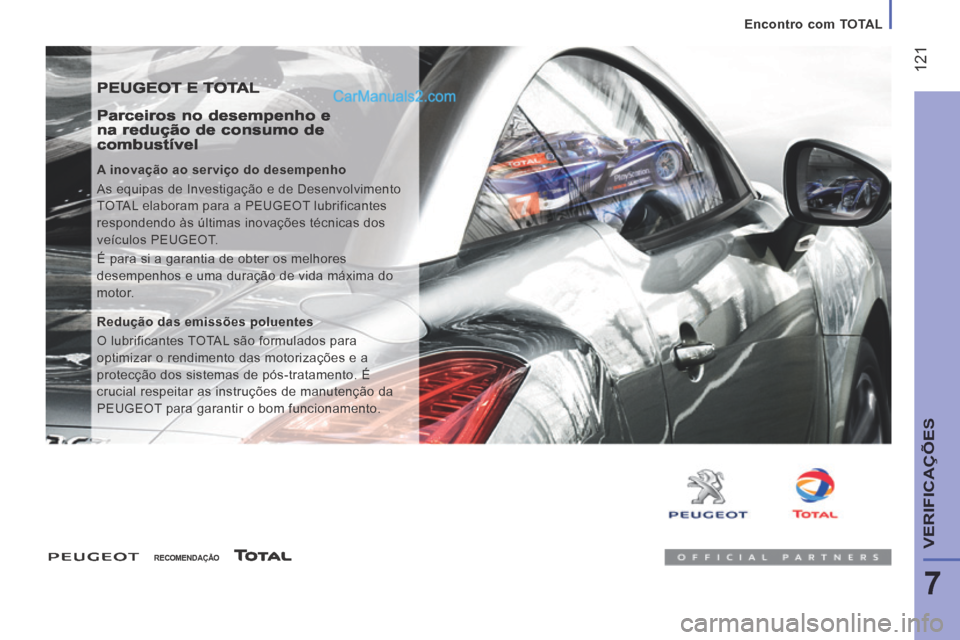

Encontro com TOTAL
121
7
VERIFICAÇÕES
PEUGEOT E TOTAL
Parceiros no desempenho e na redução de consumo de combustível
A inovação ao serviço do desempenho
As equipas de Investigação e de Desenvolvimento
TOTAL elaboram para a PEUGEOT lubrificantes
respondendo às últimas inovações técnicas dos
veículos PEUGEOT.
É para si a garantia de obter os melhores
desempenhos e uma duração de vida máxima do
motor.
Redução das emissões poluentes
O lubrificantes TOTAL são formulados para
optimizar o rendimento das motorizações e a
protecção dos sistemas de pós-tratamento. É
crucial respeitar as instruções de manutenção da
PEUGEOT para garantir o bom funcionamento.
RECOMENDAÇÃO

122

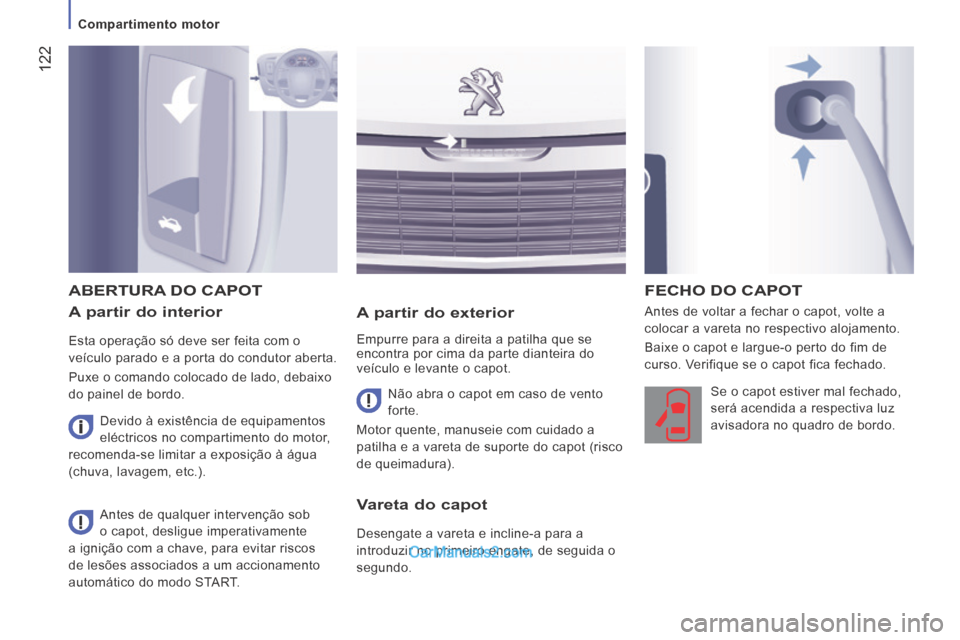

Compartimento motor
A partir do interior
Esta operação só deve ser feita com o
veículo parado e a porta do condutor aberta.
Puxe o comando colocado de lado, debaixo
do painel de bordo.
A partir do exterior
Empurre para a direita a patilha que se
encontra por cima da parte dianteira do
veículo e levante o capot. Antes de voltar a fechar o capot, volte a
colocar a vareta no respectivo alojamento.
Baixe o capot e largue-o perto do fim de
curso. Verifique se o capot fica fechado.
ABERTURA DO CAPOT
Não abra o capot em caso de vento
forte.
Motor quente, manuseie com cuidado a
patilha e a vareta de suporte do capot (risco
de queimadura). Se o capot estiver mal fechado,
será acendida a respectiva luz
avisadora no quadro de bordo.
Antes de qualquer intervenção sob
o capot, desligue imperativamente
a ignição com a chave, para evitar riscos
de lesões associados a um accionamento
automático do modo START.
FECHO DO CAPOT
Vareta do capot
Desengate a vareta e incline-a para a
introduzir no primeiro engate, de seguida o
segundo.
Devido à existência de equipamentos
eléctricos no compartimento do motor,
recomenda-se limitar a exposição à água
(chuva, lavagem, etc.).

123
7

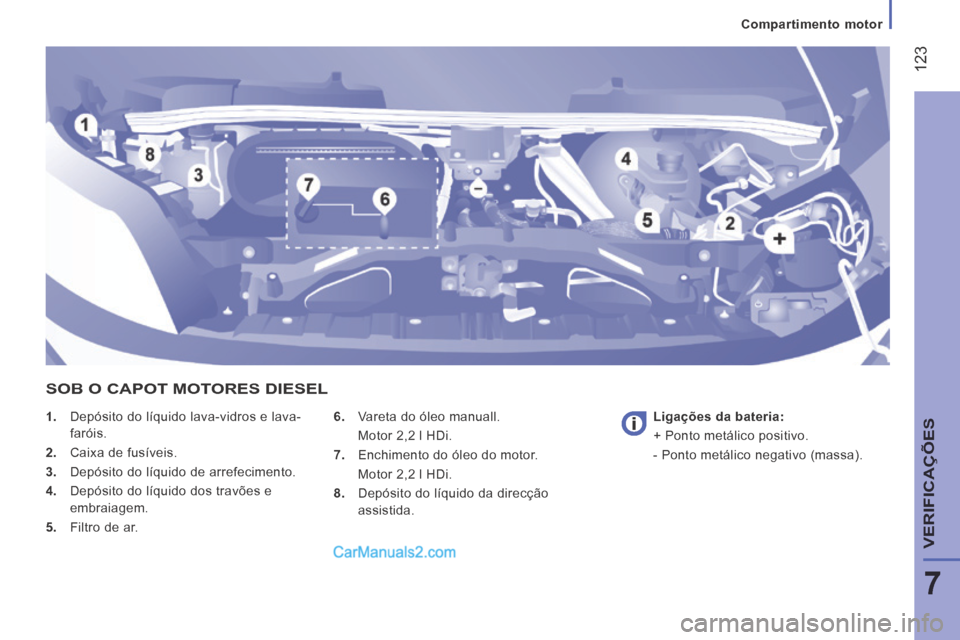

Compartimento motor
VERIFICAÇÕES
1. Depósito do líquido lava-vidros e lava-faróis .
2. Caixa de fusíveis.
3. Depósito do líquido de arrefecimento.
4. Depósito do líquido dos travões e embraiagem.
5. Filtro de ar. 6. Vareta do óleo manuall .
Motor 2,2 l HDi.
7. Enchimento do óleo do motor.
Motor 2,2 l HDi.
8. Depósito do líquido da direcção
assistida. Ligações da bateria:
+ Ponto metálico positivo.
- Ponto metálico negativo (massa).
SOB O CAPOT MOTORES DIESEL

Níveis e controlos
124
Produtos usados
Evitar qualquer contacto prolongado de óleo
e de líquidos usados com a pele.
A maioria destes líquidos são nocivos para a
saúde, por vezes até corrosivos.
Não descarte o óleo e os líquidos usados
nas canalizações de evacuação ou no solo.
Esvazie o óleo usado nos respectivos
contentores disponibilizados pela rede
PEUGEOT ou por uma oficina qualificada.

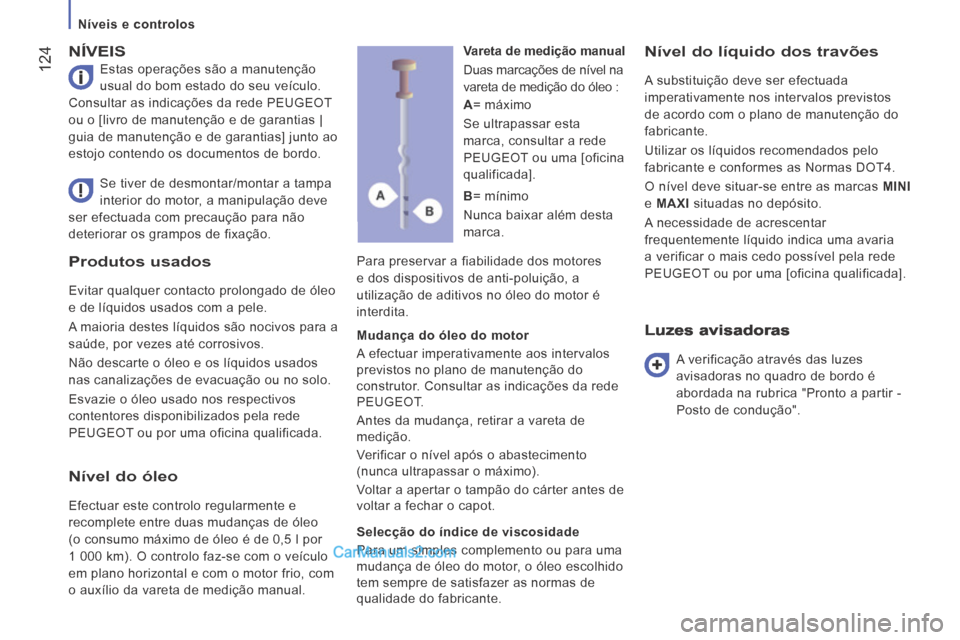

NÍVEIS
Estas operações são a manutenção
usual do bom estado do seu veículo.
Consultar as indicações da rede PEUGEOT
ou o [livro de manutenção e de garantias |
guia de manutenção e de garantias] junto ao
estojo contendo os documentos de bordo.
Para preservar a fiabilidade dos motores
e dos dispositivos de anti-poluição, a
utilização de aditivos no óleo do motor é
interdita.
Nível do líquido dos travões
A substituição deve ser efectuada
imperativamente nos intervalos previstos
de acordo com o plano de manutenção do
fabricante.
Utilizar os líquidos recomendados pelo
fabricante e conformes as Normas DOT4.
O nível deve situar-se entre as marcas MINI
e MAXI situadas no depósito.
A necessidade de acrescentar
frequentemente líquido indica uma avaria
a verificar o mais cedo possível pela rede
PEUGEOT ou por uma [oficina qualificada].
Se tiver de desmontar/montar a tampa
interior do motor, a manipulação deve
ser efectuada com precaução para não
deteriorar os grampos de fixação. Vareta de medição manual
Duas marcações de nível na
vareta de medição do óleo :
Mudança do óleo do motor
A efectuar imperativamente aos intervalos
previstos no plano de manutenção do
construtor. Consultar as indicações da rede
PEUGEOT.
Antes da mudança, retirar a vareta de
medição.
Verificar o nível após o abastecimento
(nunca ultrapassar o máximo).
Voltar a apertar o tampão do cárter antes de
voltar a fechar o capot.
Selecção do índice de viscosidade
Para um simples complemento ou para uma
mudança de óleo do motor, o óleo escolhido
tem sempre de satisfazer as normas de
qualidade do fabricante.
Luzes avisadoras
A verificação através das luzes
avisadoras no quadro de bordo é
abordada na rubrica "Pronto a partir -
Posto de condução".
A
= máximo
Se ultrapassar esta
marca, consultar a rede
PEUGEOT ou uma [oficina
qualificada].
B = mínimo
Nunca baixar além desta
marca.
Nível do óleo
Efectuar este controlo regularmente e
recomplete entre duas mudanças de óleo
(o consumo máximo de óleo é de 0,5 l por
1 000 km). O controlo faz-se com o veículo
em plano horizontal e com o motor frio, com
o auxílio da vareta de medição manual.

Níveis e controlos
125
7
VERIFICAÇÕES

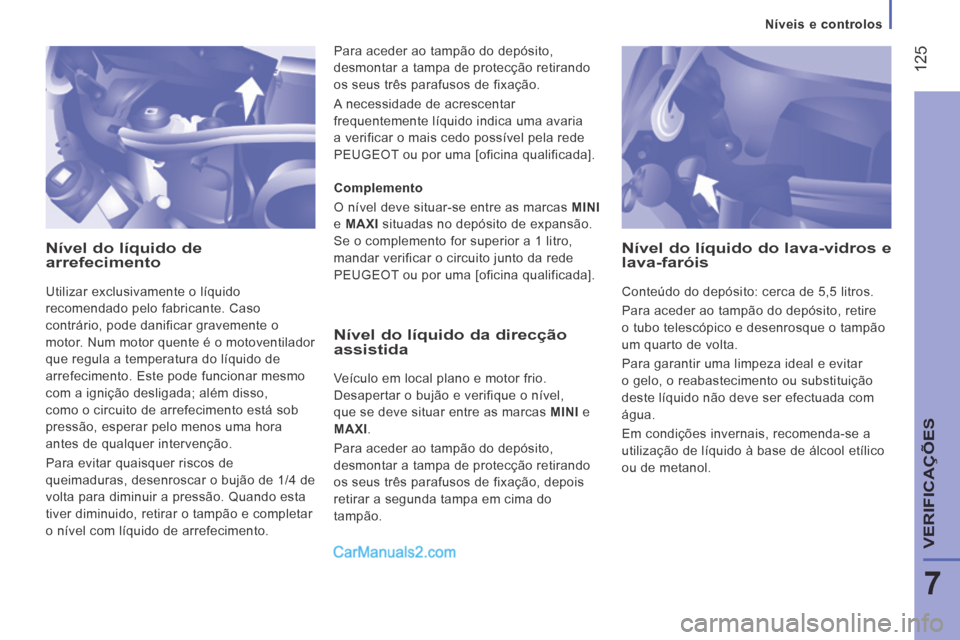

Nível do líquido de arrefecimento
Utilizar exclusivamente o líquido
recomendado pelo fabricante. Caso
contrário, pode danificar gravemente o
motor. Num motor quente é o motoventilador
que regula a temperatura do líquido de
arrefecimento. Este pode funcionar mesmo
com a ignição desligada; além disso,
como o circuito de arrefecimento está sob
pressão, esperar pelo menos uma hora
antes de qualquer intervenção.
Para evitar quaisquer riscos de
queimaduras, desenroscar o bujão de 1/4 de
volta para diminuir a pressão. Quando esta
tiver diminuido, retirar o tampão e completar
o nível com líquido de arrefecimento.
Nível do líquido da direcção assistida
Veículo em local plano e motor frio.
Desapertar o bujão e verifique o nível,
que se deve situar entre as marcas MINI e
MAXI .
Para aceder ao tampão do depósito,
desmontar a tampa de protecção retirando
os seus três parafusos de fixação, depois
retirar a segunda tampa em cima do
tampão. Complemento
O nível deve situar-se entre as marcas MINI
e MAXI situadas no depósito de expansão.
Se o complemento for superior a 1 litro,
mandar verificar o circuito junto da rede
PEUGEOT ou por uma [oficina qualificada].
Nível do líquido do lava-vidros e lava-faróis
Conteúdo do depósito: cerca de 5,5 litros.
Para aceder ao tampão do depósito, retire
o tubo telescópico e desenrosque o tampão
um quarto de volta.
Para garantir uma limpeza ideal e evitar
o gelo, o reabastecimento ou substituição
deste líquido não deve ser efectuada com
água.
Em condições invernais, recomenda-se a
utilização de líquido à base de álcool etílico
ou de metanol.
Para aceder ao tampão do depósito,
desmontar a tampa de protecção retirando
os seus três parafusos de fixação.
A necessidade de acrescentar
frequentemente líquido indica uma avaria
a verificar o mais cedo possível pela rede
PEUGEOT ou por uma [oficina qualificada].

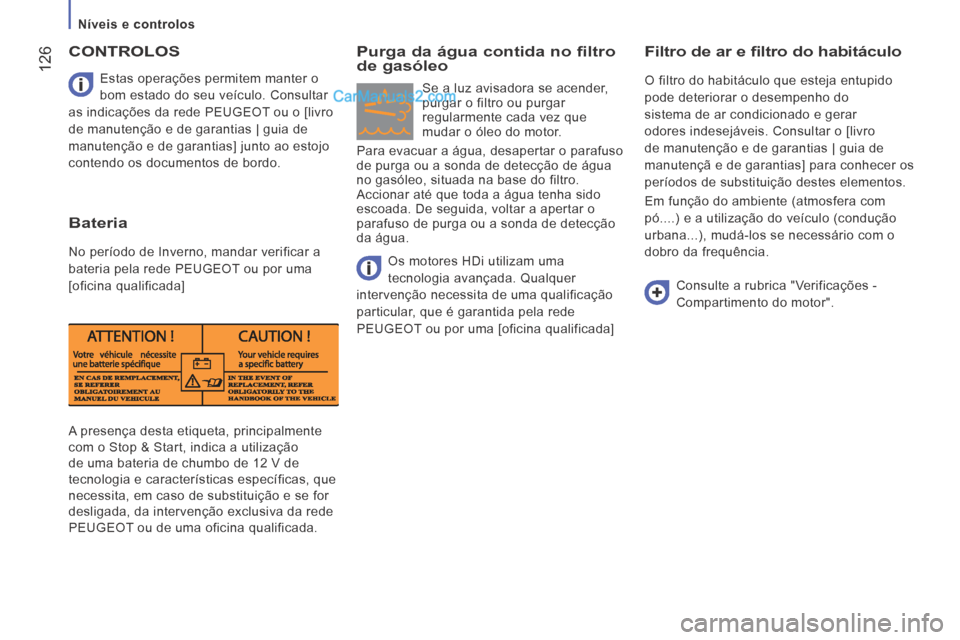

Níveis e controlos
126
A presença desta etiqueta, principalmente
com o Stop & Start, indica a utilização
de uma bateria de chumbo de 12 V de
tecnologia e características específicas, que
necessita, em caso de substituição e se for
desligada, da intervenção exclusiva da rede
PEUGEOT ou de uma oficina qualificada. Estas operações permitem manter o
bom estado do seu veículo. Consultar
as indicações da rede PEUGEOT ou o [livro
de manutenção e de garantias | guia de
manutenção e de garantias] junto ao estojo
contendo os documentos de bordo.
CONTROLOS
Bateria
No período de Inverno, mandar verificar a
bateria pela rede PEUGEOT ou por uma
[oficina qualificada]
Purga da água contida no filtro de gasóleo
Se a luz avisadora se acender,
purgar o filtro ou purgar
regularmente cada vez que
mudar o óleo do motor.
Para evacuar a água, desapertar o parafuso
de purga ou a sonda de detecção de água
no gasóleo, situada na base do filtro.
Accionar até que toda a água tenha sido
escoada. De seguida, voltar a apertar o
parafuso de purga ou a sonda de detecção
da água.
Filtro de ar e filtro do habitáculo
O filtro do habitáculo que esteja entupido
pode deteriorar o desempenho do
sistema de ar condicionado e gerar
odores indesejáveis. Consultar o [livro
de manutenção e de garantias | guia de
manutençã e de garantias] para conhecer os
períodos de substituição destes elementos.
Em função do ambiente (atmosfera com
pó....) e a utilização do veículo (condução
urbana...), mudá-los se necessário com o
dobro da frequência.
Consulte a rubrica "Verificações -
Compartimento do motor".
Os motores HDi utilizam uma
tecnologia avançada. Qualquer
intervenção necessita de uma qualificação
particular, que é garantida pela rede
PEUGEOT ou por uma [oficina qualificada]
