2014 PEUGEOT 5008 Brugsanvisning (in Danish)

11
Praktiske oplysninger
231











Udskiftning af en pære
























Model med halogenlygter



1.
Blinklys

(lysdiode - LED)


2.
Fjernlys (HB3)


3.
Nærlys (H7)


4.
Kørelys/positionslys

(lysdiode - LED)


5.
Tågeforlygter (PS24W)





1.
Blinklys (lysdiode - LED)


2.
Retningsstyrede nærlys/fjernlys (D1S)


3.
Kørelys/positionslys (lysdiode - LED)


4.
Tågeforlygter (PS24W)






































Model med xenonlygter og
drejelygter
Forlygter
Forlygterne har lygteglas i
polykarbonat, der er forsynet med et lag
beskyttende lak:


)
De må ikke rengøres med
en tør eller slibende klud,
eller med et rengørings- eller
opløsningsmiddel.


)
Anvend en svamp og sæbevand
eller et pH-neutralt produkt.

)
Ved anvendelse af højtryksrenser
på snavs, der sidder fast, må
strålen ikke rettes i længere tid mod
forlygterne eller omkring lygterne
for at undgå beskadigelse af lakken
og tætningslisterne.

)
Undgå direkte berøring af pæren,
men anvend en klud, der ikke
fnugger.

En pære bør først udskiftes, når
forlygten har været slukket i nogle
minutter (fare for alvorlig forbrænding).
Det er vigtigt, at man aldrig anvender
ultraviolette (UV) pærer, da det kan
ødelægge forlygterne.
Udskift altid en defekt pære med en
ny pære med samme reference og
specifikationer.


Risiko for elektrisk stød

En xenonpære (D1S) skal udskiftes af et
PEUGEOT-værksted eller et kvalificeret
værksted.

Praktiske oplysninger
232

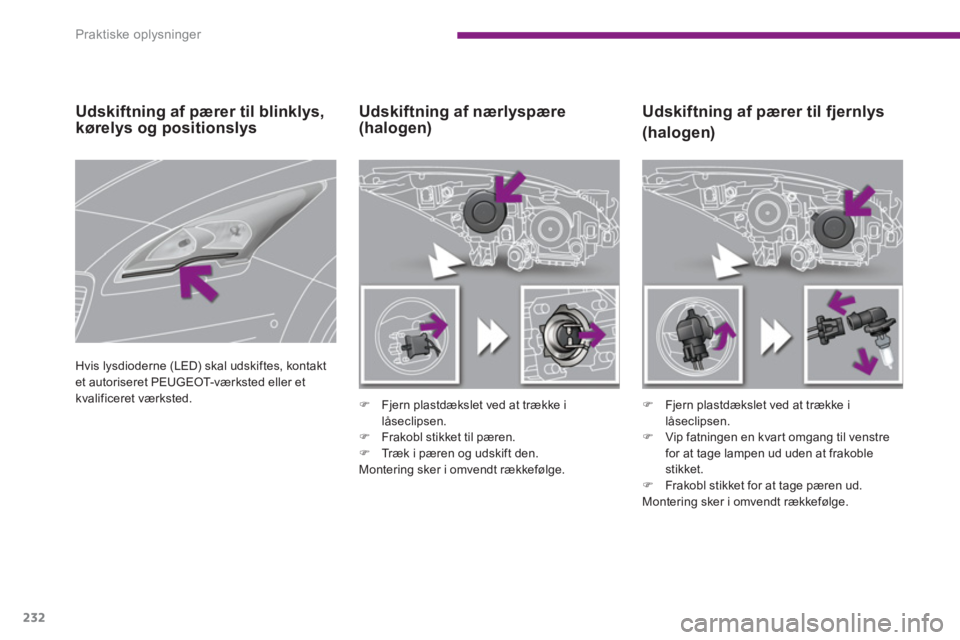

Udskiftning af pærer til fjernlys
(halogen)








Udskiftning af nærlyspære
(halogen)


)
Fjern plastdækslet ved at trække i
låseclipsen.

)
Frakobl stikket til pæren.

)
Træk i pæren og udskift den.
Montering sker i omvendt rækkefølge.


)
Fjern plastdækslet ved at trække i
låseclipsen.

)
Vip fatningen en kvart omgang til venstre
for at tage lampen ud uden at frakoble
stikket.

)
Frakobl stikket for at tage pæren ud.
Montering sker i omvendt rækkefølge.





















Udskiftning af pærer til blinklys,
kørelys og positionslys
Hvis lysdioderne (LED) skal udskiftes, kontakt
et autoriseret PEUGEOT-værksted eller et
kvalificeret værksted.

11
Praktiske oplysninger
233







Udskiftning af pære i
tågeforlygter
Kontakt et autoriseret PEUGEOT værksted
eller et kvalificeret værksted.


)
Indfør en skruetrækker i midten mellem
blinklyset og spejlets sokkel.

)
Vip skruetrækkeren for at kunne trække
blinklyset ud og tag det af.

)
Frakobl stikket til blinklyset.









Udskiftning af blinklyspære i
sidespejlet







Udskiftning af pærer til nær-
og fjernlys (xenon)
Udskiftningen af xenonpæren D1S skal
ske på et PEUGEOT-værksted eller et
kvalificeret værksted, da der er risiko for
at få elektrisk stød.
Det anbefales at skifte D1S-pærerne
samtidigt, hvis der er fejl ved en af dem.



For udskiftning af disse pærer, kan du også
henvende dig til et autoriseret PEUGEOT
værksted eller et kvalificeret værksted.



Montering sker i omvendt rækkefølge.
Kontakt et PEUGEOT værksted eller et
kvalificeret værksted for at købe et nyt blinklys.

Praktiske oplysninger
234



























Baglygter



1.
Blinklys

(PY21W-21W )


2.
Stoplys

(P21W-21W)


3.
Positionslys

(dioder)


4.
Tå g e l yg t e r

(P21W)




5.
Baklys

(P21W)



)
Fjern de to møtrikker til befæstelse af
lygten.

)
Træk blot lygten bagud (en tap holder
lygten).

)
Frakobl stikket til lygten.
)
Tryk på de fire låseclips og fjern fatningen.


Udskiftning af pærer til stoplys
og blinklys

11
Praktiske oplysninger
235

)
Drej pæren en kvart omgang og udskift den.
Montering sker i omvendt rækkefølge. Kontakt et PEUGEOT-værksted eller et
kvalificeret værksted for at få udskiftet denne
type diodelygte.


)
Før hånden ind under kofangeren.

)
Drej pæren en kvart omgang og udskift
den.




Udskiftning af pærer til
positionslys (dioder)


















Udskiftning af pærer til
tågelygter eller til baklys

Praktiske oplysninger
236



)
Tryk på clipsene A
, herefter B
og herefter
C
for at løsne fatningerne.



)
Åbn bagklappen, og fjern den øverste
pakning på klappen

)
Fjern den midterste beklædning på klappen

)
Løsn de to møtrikker ved hjælp af en
10 mm nøgle

)
Tryk på støttetapperne samtidig med at der
holdes i lygten udefra

)
Luk klappen

)
Frakobl stikket til lygten, og fjern
sprinkler væskeslangen for at frigøre den
gennemsigtige klap

















Udskiftning af pærer til det 3. stoplys
(5W5)


)
Sæt en lille skruetrækker i et af de
udvendige huller på den gennemsigtige
plastbeskyttelse.

)
Skub den udad for at løsne den.

)
Fjern den gennemsigtige plastbeskyttelse.

)
Træk i pæren og udskift den.
















Udskiftning af nummerpladelys
(W5W)

11
Praktiske oplysninger
237




















Udskiftning af en sikring


Adgang til værktøjet
Udskiftning af en sikring




)
Brug den specielle tang til at tage sikringen
ud af sikringsboksen.

)
Udskift altid en defekt sikring med en
sikring af tilsvarende styrke.

)
Kontroller at nummeret på sikringsboksen
stemmer overens med strømstyrken, der
står på sikringen og i følgende skemaer.


I orden



Defekt


Før en sikring udskiftes, skal årsagen til fejlen
først konstateres og afhjælpes.


)
Find den defekte sikring ved at se på
glødetråden.
Fremgangsmåde for udskiftning af en defekt sikring for at afhjælpe en fejl ved den pågældende
funktion.
PEUGEOT fralægger sig ethvert
ansvar for de udgifter, der påløber
til reparation af bilen, eller de fejl,
som skyldes installation af tilbehør,
som ikke er leveret eller anbefalet af
PEUGEOT, og som ikke er installeret i
henhold til dennes anvisninger, specielt
vedrørende ekstraudstyr, der samlet
forbruger mere end 10 milliampere.



Montering af elektrisk
tilbehør
Bilens elektriske system er beregnet
til at fungere med standard- eller
ekstraudstyr.
Kontakt et PEUGEOT-værksted eller et
kvalificeret værksted, før du installerer
andet udstyr eller elektrisk tilbehør i
bilen. Tangen til sikringerne ligger i låget til
instrumentbordets sikringsboks.
For at få adgang her til:


)
tag låget helt af

)
tag tangen ud

Udskiftning af en sikring, der ikke er
nævnt i nedenstående skemaer vil
kunne medføre en alvorlig fejl på bilen.
Kontakt et aut. PEUGEOT-værksted
eller et kvalificeret værksted.

Praktiske oplysninger
238

Sikringer i instrumentbord

Sikringsboksen sidder nederst i
instrumentbordet.
Skemaer over sikringer


Sikring
nr.

Styrke
(A)

Funk tioner




F1


15

Bagrudevisker


F2


-

Ikke anvendt


F3


5

Styreboks for airbags


F4


10

Elektrokromt bakspejl, aircondition, relæboks, multimedia bag


F5


30

Sekventiel el-rude foran


F6


30

Sekventiel el-rude bag


F7


5
Loftlys for og bag, kortlæselamper, læselamper bag, lys i
solskærm, lys i handskerum, lys i midterste armlæn, styring af
12 V relæ for bagagerum
