2014 Peugeot 308 Kezelési útmutató (in Hungarian)

239
7
Gyakorlati tudnivalók
308_hu_Chap07_info pratiques_ed02-2013
Beépített oldalsó ismétlő irányjelzők
Az izzók cseréje érdekében forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.
A fénykibocsátó dióda (LED) cseréje érdekében forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.
Ködfényszórók
 A felső részénél meghúzva pattintsa ki a díszítőelemet (mélyedés).  Csavarozza ki a két csavart, és vegye ki az egységet a házából.
 Kösse le a csatlakozót.  Csavarja ki a foglalatot (negyed fordulattal).  Vegye ki az izzófoglalatot.  Cserélje ki a hibás izzót. Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben, majd pattintsa a helyére a díszítőelemet.
Külső visszapillantókba
épített spotlámpák

240
Gyakorlati tudnivalók
308_hu_Chap07_info pratiques_ed02-2013
1. Helyzetjelzők (fénykibocsátó diódák - LED).2. Tolatólámpák (W16W).3. Irányjelzők (PY21W borostyán).4. Féklámpák (fénykibocsátó diódák - LED).5. Ködfényszórók (P21W).

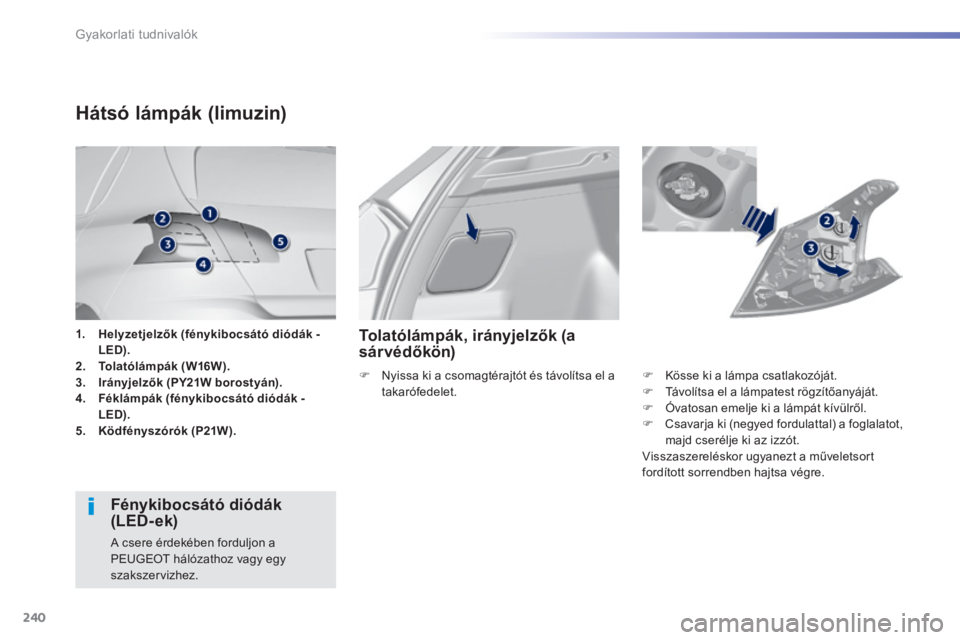

Hátsó lámpák (limuzin)
Fénykibocsátó diódák (LED- ek)
A csere érdekében forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.
Tolatólámpák, irányjelzők (a sárvédőkön)
 Kösse ki a lámpa csatlakozóját.  Távolítsa el a lámpatest rögzítőanyáját.  Óvatosan emelje ki a lámpát kívülről.  Csavarja ki (negyed fordulattal) a foglalatot, majd cserélje ki az izzót. Visszaszereléskor ugyanezt a műveletsort fordított sorrendben hajtsa végre.
 Nyissa ki a csomagtérajtót és távolítsa el a takarófedelet.

241
7
Gyakorlati tudnivalók
308_hu_Chap07_info pratiques_ed02-2013
 Pattintsa le a bal és jobb oldali takarófedelet.  Csavarozza ki a nyílásokban található csavarokat.  A lámpa csatlakozójához való hozzáféréshez pattintsa le a csomagtérkárpitot.  Kösse ki a lámpa csatlakozóját.  Távolítsa el a lámpa rögzítőanyáját.  Óvatosan emelje ki a lámpát kívülről.  Csavarja ki negyed fordulattal a foglalatot, majd cserélje ki az izzót. Visszaszereléskor ugyanezt a műveletsort fordított sorrendben hajtsa végre.

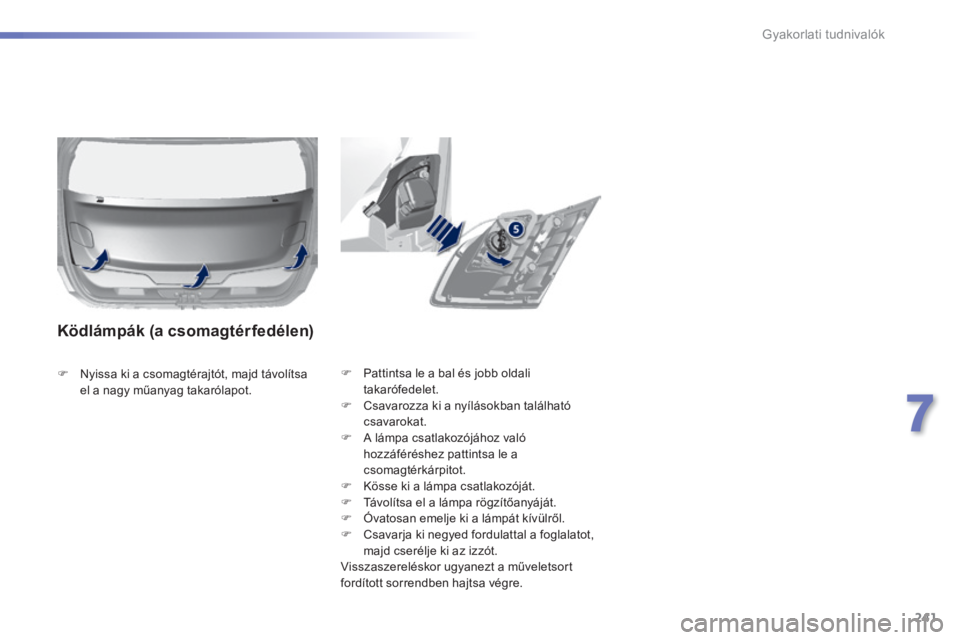

Ködlámpák (a csomagtérfedélen)
 Nyissa ki a csomagtérajtót, majd távolítsa el a nagy műanyag takarólapot.

242
Gyakorlati tudnivalók
308_hu_Chap07_info pratiques_ed02-2013
Hátsó lámpák (SW)
Fénykibocsátó diódák (LED- ek)
A csere érdekében forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.
Irányjelzők (a sárvédőkön)
 Nyissa ki a csomagtérajtót, és távolítsa el a takarófedelet.  Távolítsa el a lámpatest két rögzítőanyáját (csőkulcs javasolt).  Pattintsa ki a tartópatentet, és óvatosan emelje ki a lámpát kívülről.
 Kösse ki a lámpa csatlakozóját.  Távolítsa el a tömítőszivacsot.  Pattintsa ki a foglalatot a két nyelvecske összenyomásával.  Cserélje ki az izzót. Visszaszereléskor ugyanezt a műveletsort fordított sorrendben hajtsa végre.
1. Helyzetjelzők (fénykibocsátó diódák - LED).2. Irányjelzők (PY21W borostyánszínű).3. Féklámpák (fénykibocsátó diódák - LED).4. Tolatólámpák (W16W).5. Ködfényszórók (P21W).

243
7
Gyakorlati tudnivalók
308_hu_Chap07_info pratiques_ed02-2013

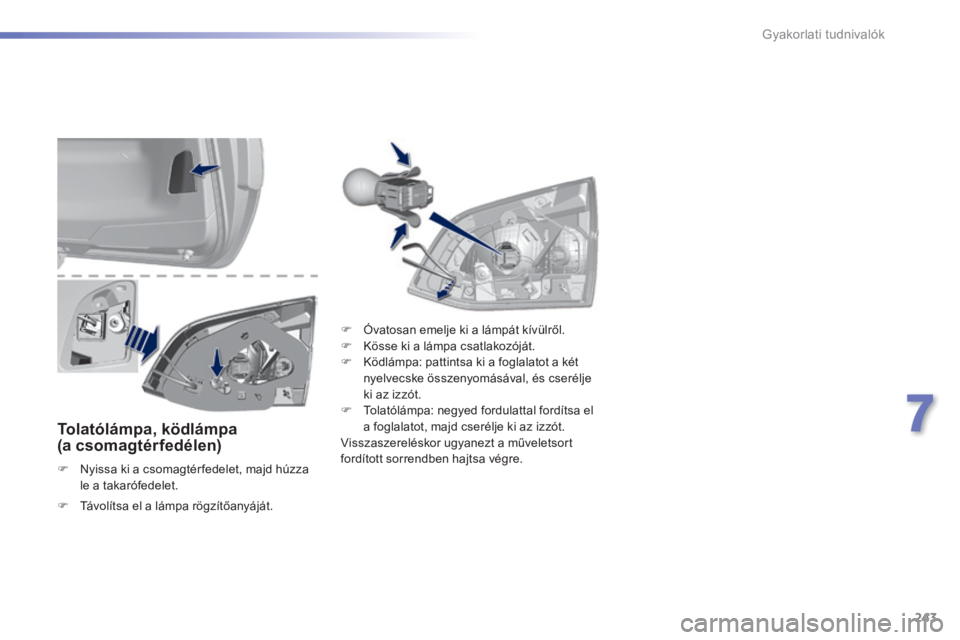

Tolatólámpa, ködlámpa (a csomagtérfedélen)
 Nyissa ki a csomagtér fedelet, majd húzza le a takarófedelet.
 Óvatosan emelje ki a lámpát kívülről.  Kösse ki a lámpa csatlakozóját.  Ködlámpa: pattintsa ki a foglalatot a két nyelvecske összenyomásával, és cserélje ki az izzót.  Tolatólámpa: negyed fordulattal fordítsa el a foglalatot, majd cserélje ki az izzót. Visszaszereléskor ugyanezt a műveletsort fordított sorrendben hajtsa végre.
 Távolítsa el a lámpa rögzítőanyáját.

244
Gyakorlati tudnivalók
308_hu_Chap07_info pratiques_ed02-2013
Az ilyen típusú lámpák cseréje érdekében forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.
Kiegészítő féklámpa (fénykibocsátó diódák - LED)
Rendszámtábla-világítás (W5W)
Visszaszereléskor pattintsa a helyére az átlátszó burát.
 Illesszen egy vékony csavarhúzót az átlátszó bura egyik külső hornyába.  Nyomja kifelé, hogy lepattanjon.  Távolítsa el az átlátszó burát.  Cserélje ki a meghibásodott izzót.

245
7
Gyakorlati tudnivalók
308_hu_Chap07_info pratiques_ed02-2013
 A bal, majd a jobb felső résznél meghúzva pattintsa le a fedelet.  Vegye le a fedelet és fordítsa meg.

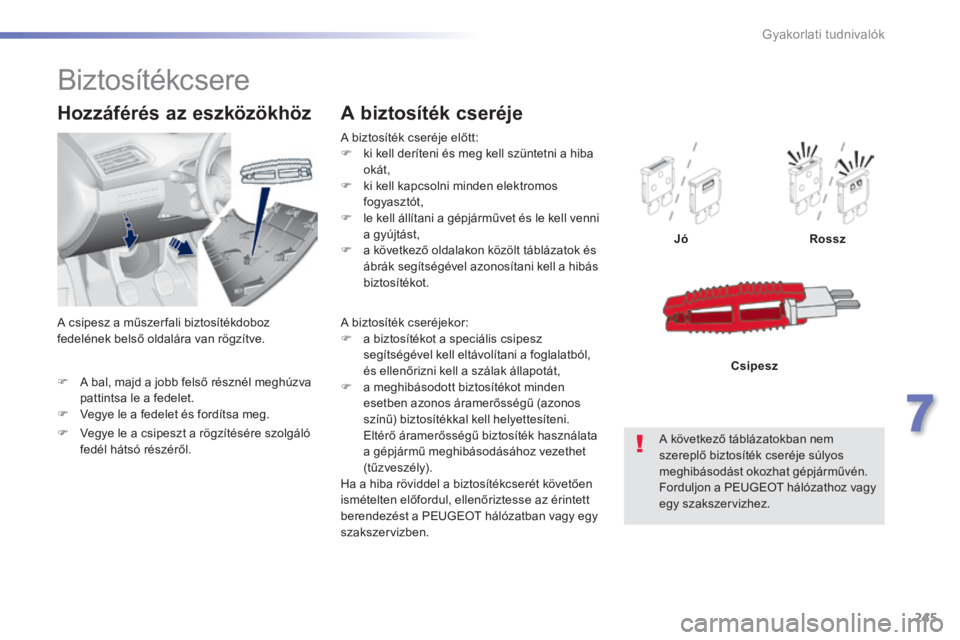

Hozzáférés az eszközökhöz
A biztosíték cseréje előtt:  ki kell deríteni és meg kell szüntetni a hiba okát,  ki kell kapcsolni minden elektromos fogyasztót,  le kell állítani a gépjárművet és le kell venni a gyújtást,  a következő oldalakon közölt táblázatok és ábrák segítségével azonosítani kell a hibás b i z t o s í t é k o t .
A biztosíték cseréje
JóRossz
A következő táblázatokban nem szereplő biztosíték cseréje súlyos meghibásodást okozhat gépjárművén. Forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.
Csipesz

Biztosítékcsere
A biztosíték cseréjekor:  a biztosítékot a speciális csipesz segítségével kell eltávolítani a foglalatból, és ellenőrizni kell a szálak állapotát,  a meghibásodott biztosítékot minden esetben azonos áramerősségű (azonos színű) biztosítékkal kell helyettesíteni. Eltérő áramerősségű biztosíték használata a gépjármű meghibásodásához vezethet ( t ű z v e s z é l y ) . Ha a hiba röviddel a biztosítékcserét követően ismételten előfordul, ellenőriztesse az érintett berendezést a PEUGEOT hálózatban vagy egy szakszervizben.
 Vegye le a csipeszt a rögzítésére szolgáló fedél hátsó részéről.
A csipesz a műszer fali biztosítékdoboz fedelének belső oldalára van rögzítve.

246
Gyakorlati tudnivalók
308_hu_Chap07_info pratiques_ed02-2013
A PEUGEOT semminemű felelősséget nem vállal a nem a PEUGEOT által ajánlott, nem általa szállított vagy nem az előírásainak megfelelő módon beszerelt kiegészítő tartozékok használata miatt bekövetkező meghibásodásokért, ill. a gépjármű javításából eredő költségekért, különösen, ha a csatlakoztatott kiegészítő berendezések összes áramfelvétele meghaladja a 10 mA-t.

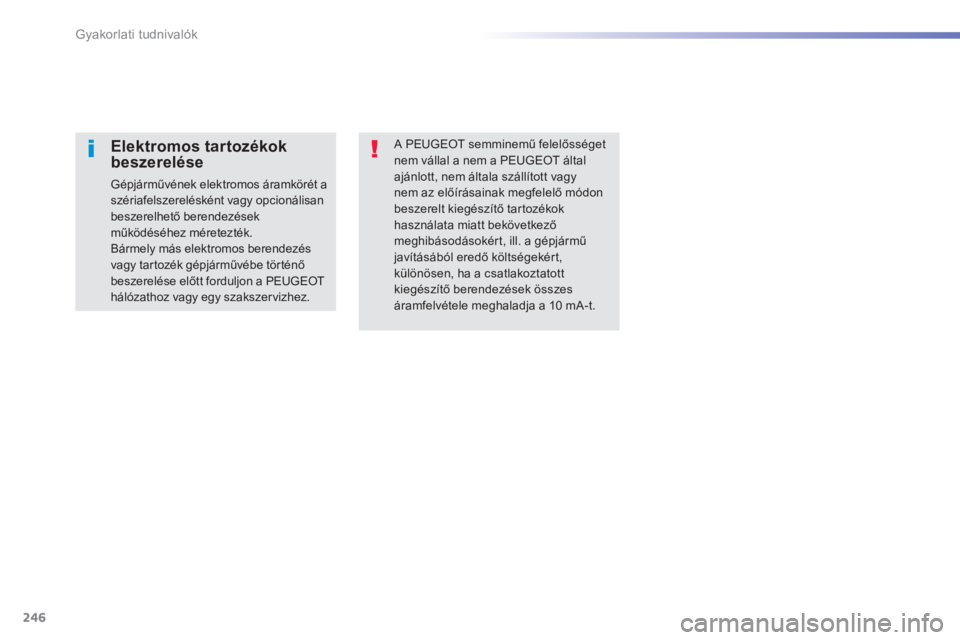

Elektromos tartozékok beszerelése
Gépjárművének elektromos áramkörét a szériafelszerelésként vagy opcionálisan beszerelhető berendezések működéséhez méretezték. Bármely más elektromos berendezés vagy tartozék gépjárművébe történő beszerelése előtt forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.
