Page 249 of 400
247
7
Praktiske oplysninger
308_da_Chap07_info pratiques_ed02-2013
Sikringer i instrumentbord
Sikringsboksen sidder nederst i instrumentbordet (i venstre side).
Sikring n r. Styrke (A) Funktioner
F1515 12 V tilbehørsstik
F1615 Cigartænder
F1715 Radio
F1820 Radio (+ batteri)
Adgang til sikringerne
Afclips dækslet ved at trække i øverste
venstre side og derefter i højre side.
Version 1 (FULL)
Page 250 of 400
248
Praktiske oplysninger
308_da_Chap07_info pratiques_ed02-2013
Version 2 (ECO)
Sikring n r.Styrke (A)Funktioner
F6 A eller B15 Radio
F1310 Cigartænder
F1410 12 V tilbehørsstik
F28 A eller B15 Radio (+ batteri)
Page 251 of 400
249
7
Praktiske oplysninger
308_da_Chap07_info pratiques_ed02-2013
Sikringer i motorrum
Adgang til sikringer
Afklips dækslet Skift sikringen (se pågældende afsnit) Efter indgrebet lukkes dækslet meget omhyggeligt for at sikre, at sikringsboksen er tæt lukket.
Sikring n r.Strømstyrke (A)Funktioner
F1930 Forrudeviskermotor
F2015 For- og bagrudevaskemotor.
F2120 Lygtevasker
F2215 Horn
F2315 Højre fjernlys
F2415 Venstre fjernlys
Sikringsboksen sidder i motorrummet lige ved batteriet.
Version 1 (FULL)
Page 252 of 400
250
Praktiske oplysninger
308_da_Chap07_info pratiques_ed02-2013
Version 2 (ECO)
Sikring n r.Strømstyrke (A)Funktioner
F1615 Tågeforlygter.
F1810 Højre fjernlys.
F1910 Venstre fjernlys.
F2540 Lygtevaskerrelæ (eftermonteret udstyr).
F2930 Forrudeviskermotor.
F3080 Tændrør (diesel), programmerbar parkeringsvarmer (eftermonteret udstyr), lygtevaskermotor.
Page 253 of 400

251
7
Praktiske oplysninger
308_da_Chap07_info pratiques_ed02-2013
12 V batteri
Batteriet er placeret i motorrummet. Sådan får du adgang til batteriet: Åbn motorhjelmen med først det indvendige og så det udvendige betjeningsgreb. Sæt holdestangen fast. Tag plastdækslet af for at få adgang til (+) polen. Tag eventuelt sikringsboksen ud for at fjerne batteriet.
Adgang til batteri
Fremgangsmåde for start af motoren med et batteri i en anden bil eller for opladning af et afladet batteri.
Denne mærkats tilstedeværelse, især med Stop & Start, angiver, at der anvendes et blyholdigt 12 V batteri med særlige specifikationer, der i tilfælde af udskiftning eller frakobling kræver, at et aut. PEUGEOT-værksted eller et andet kvalificeret værksted foretager indgrebet.
Efter genmontering af batteriet vil Stop & Start-systemet først være aktivt efter et stykke tid. Tiden afhænger af de klimatiske forhold og af batteriets ladetilstand (op til ca. 8 timer).
Før alle indgreb
Stands bilen, træk parkeringsbremsen, sæt bilen i frigear og afbryd tændingen. Kontroller at alt elektrisk udstyr er
slukket.
Page 254 of 400
252
Praktiske oplysninger
308_da_Chap07_info pratiques_ed02-2013
Frakobling af (+) polen
Løft batteriklemmen D helt for at oplåse polskoen E .
Tilkobling af (+) polen
Sæt kablets åbne polsko E på batteriets pol (+). Tryk lodret på polskoen E for at sætte den på batteriet. Lås polskoen ved at fjerne tappen og herefter vippe batteriklemmen D ned.
Tryk ikke hårdt på batteriklemmen, da den ikke kan låses, hvis polskoen sidder forkert. Start for fra.
Page 255 of 400

253
7
Praktiske oplysninger
308_da_Chap07_info pratiques_ed02-2013

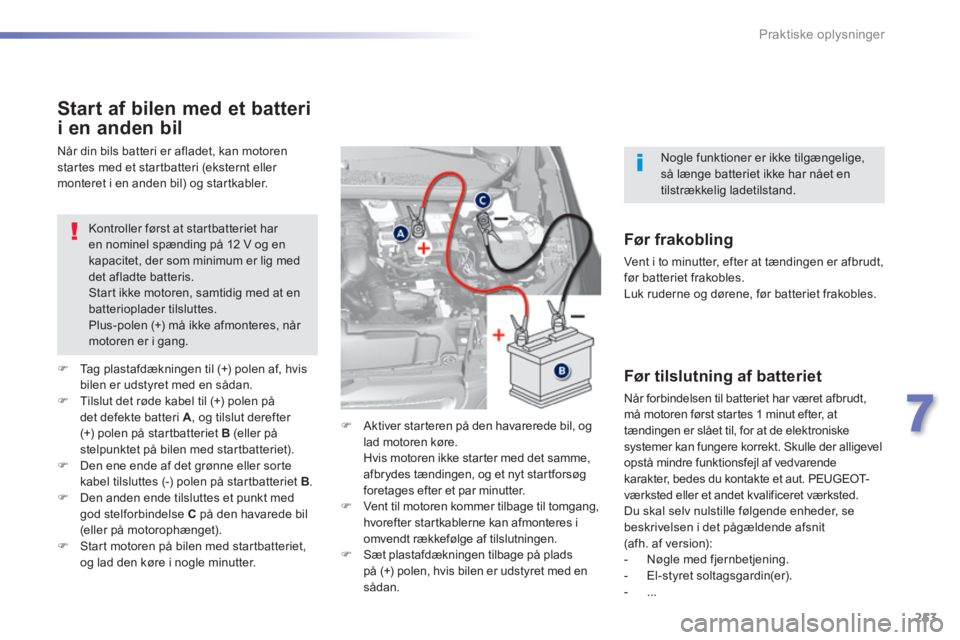

Start af bilen med et batteri
i en anden bil
Kontroller først at startbatteriet har en nominel spænding på 12 V og en kapacitet, der som minimum er lig med det afladte batteris. Start ikke motoren, samtidig med at en batterioplader tilsluttes. Plus-polen (+) må ikke afmonteres, når motoren er i gang.
Tag plastafdækningen til (+) polen af, hvis bilen er udstyret med en sådan. Tilslut det røde kabel til (+) polen på det defekte batteri A , og tilslut derefter
(+) polen på startbatteriet B (eller på stelpunktet på bilen med startbatteriet). Den ene ende af det grønne eller sorte kabel tilsluttes (-) polen på startbatteriet B . Den anden ende tilsluttes et punkt med god stelforbindelse C på den havarede bil (eller på motorophænget). Start motoren på bilen med startbatteriet, og lad den køre i nogle minutter.
Aktiver starteren på den havarerede bil, og lad motoren køre. Hvis motoren ikke starter med det samme, afbrydes tændingen, og et nyt startforsøg foretages efter et par minutter. Vent til motoren kommer tilbage til tomgang, hvorefter startkablerne kan afmonteres i omvendt rækkefølge af tilslutningen. Sæt plastafdækningen tilbage på plads på (+) polen, hvis bilen er udstyret med en
sådan.
Når din bils batteri er afladet, kan motoren startes med et startbatteri (eksternt eller monteret i en anden bil) og startkabler.
Før frakobling
Vent i to minutter, efter at tændingen er afbrudt, før batteriet frakobles. Luk ruderne og dørene, før batteriet frakobles.
Før tilslutning af batteriet
Når forbindelsen til batteriet har været afbrudt, må motoren først startes 1 minut efter, at
tændingen er slået til, for at de elektroniske systemer kan fungere korrekt. Skulle der alligevel opstå mindre funktionsfejl af vedvarende karakter, bedes du kontakte et aut. PEUGEOT-værksted eller et andet kvalificeret værksted. Du skal selv nulstille følgende enheder, se beskrivelsen i det pågældende afsnit (afh. af version): - Nøgle med fjernbetjening. - El-styret soltagsgardin(er). - ...
Nogle funktioner er ikke tilgængelige, så længe batteriet ikke har nået en tilstrækkelig ladetilstand.
Page 256 of 400

254
Praktiske oplysninger
308_da_Chap07_info pratiques_ed02-2013
Batterier indeholder skadelige stoffer, såsom svovlsyre og bly. De skal bortskaffes i henhold til loven og må under ingen omstændigheder smides ud sammen med almindeligt husholdningsaffald. Aflever batterierne til et autoriseret indsamlingssted.
Hvis bilen ikke skal anvendes i en måneds tid eller mere, anbefales det at frakoble batteriet.
Inden batteriet håndteres med stor forsigtighed, skal øjne og ansigt være beskyttede. Alle indgreb på batteriet skal foretages, hvor der er god ventilation, langt fra flammer og gnister for at undgå risikoen for eksplosion og brand. Forsøg ikke at oplade et frosset batteri; det skal først tøes op for at undgå risikoen for eksplosion. Hvis det er frosset, skal det kontrolleres inden opladning på et aut. PEUGEOT-værksted eller et andet kvalificeret værksted der kontrollerer, at de interne komponenter ikke er beskadiget, og at kassen ikke er revnet, hvilket kan medføre, at batteriet lækker giftig og ætsende syre. Byt ikke om på polerne, og anvend udelukkende en 12 V oplader. Afmonter ikke polklemmerne, mens motoren kører. Oplad ikke batteriet uden at have frakoblet polklemmerne. Vask hænderne efter endt arbejde.
Opladning af batteriet med Stop & Start kræver ikke frakobling.
Frakobl batteriet på bilen. Følg brugsanvisningen for laderen. Sæt batteriets (-) polklemme på først. Batteriets poler og polklemmer skal være rene. Hvis de har en sulfatbelægning (hvidlig eller grønlig belægning) skal de løsnes og renses.
Opladning af batteri med en
lader
