2014 PEUGEOT 108 Návod na použitie (in Slovakian)

151
B3_sk_Chap09_info-pratiques_ed01-2014

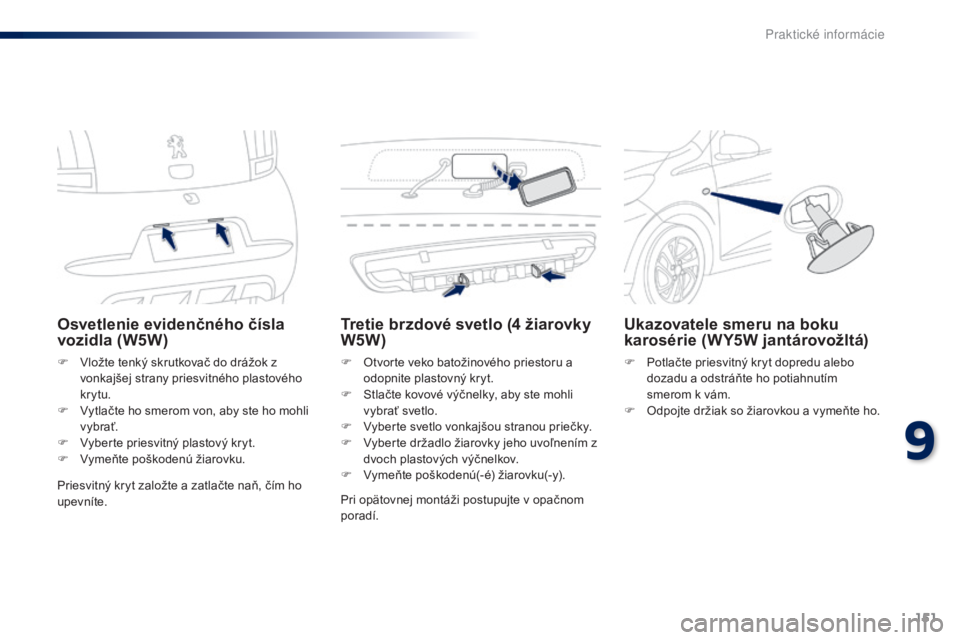

Osvetlenie evidenčného čísla
vozidla (W5W)
F Vložte tenký skrutkovač do drážok z vonkajšej strany priesvitného plastového
krytu.
F

V
ytlačte ho smerom von, aby ste ho mohli
v ybrať.
F

V
yberte priesvitný plastový kryt.
F

V
ymeňte poškodenú žiarovku.
Tretie brzdové svetlo (4 žiarovky
W5 W)
F Otvorte veko batožinového priestoru a
odopnite plastovný kryt.
F

S
tlačte kovové výčnelky, aby ste mohli
vybrať svetlo.
F

V
yberte svetlo vonkajšou stranou priečky.
F

V
yberte držadlo žiarovky jeho uvoľnením z
dvoch plastových výčnelkov.
F

V
ymeňte poškodenú(-é) žiarovku(-y).
Ukazovatele smeru na boku
karosérie (WY5W jantárovožltá)
F Potlačte priesvitný kryt dopredu alebo dozadu a odstráňte ho potiahnutím
smerom k vám.
F

O
dpojte držiak so žiarovkou a vymeňte ho.
Priesvitný kryt založte a zatlačte naň, čím ho
upevníte. Pri opätovnej montáži postupujte v opačnom
poradí.
9
P

152
B3_sk_Chap09_info-pratiques_ed01-2014

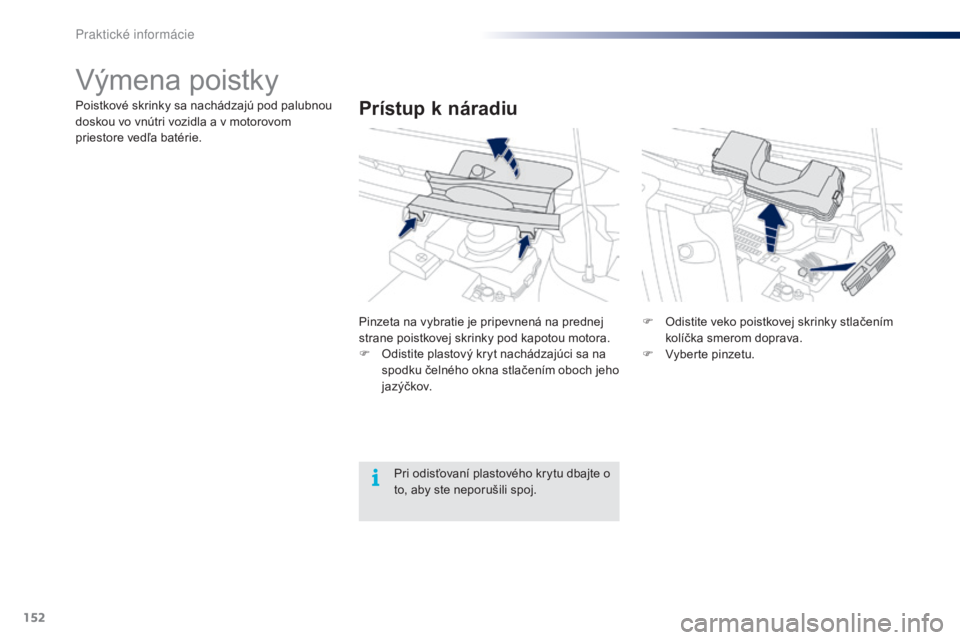

Výmena poistky
Prístup k náradiuPoistkové skrinky sa nachádzajú pod palubnou
doskou vo vnútri vozidla a v motorovom
priestore vedľa batérie.Pinzeta na vybratie je pripevnená na prednej
strane poistkovej skrinky pod kapotou motora.
F

O
distite plastový kryt nachádzajúci sa na
spodku čelného okna stlačením oboch jeho
j a z ýč kov. F

O
distite veko poistkovej skrinky stlačením
kolíčka smerom doprava.
F

V
yberte pinzetu.
Pri odisťovaní plastového krytu dbajte o
to, aby ste neporušili spoj.
P

153
B3_sk_Chap09_info-pratiques_ed01-2014
Skôr ako poistku vymeníte, je nevyhnutné:
F z istiť príčinu poruchy a odstrániť ju,
F

v
ypnúť všetky elektrické spotrebiče,
F

z
astaviť vozidlo a vypnúť zapaľovanie,
F

z
istiť chybnú poistku pomocou tabuliek
poistiek a schém nachádzajúcich sa na
nasledujúcich stranách.

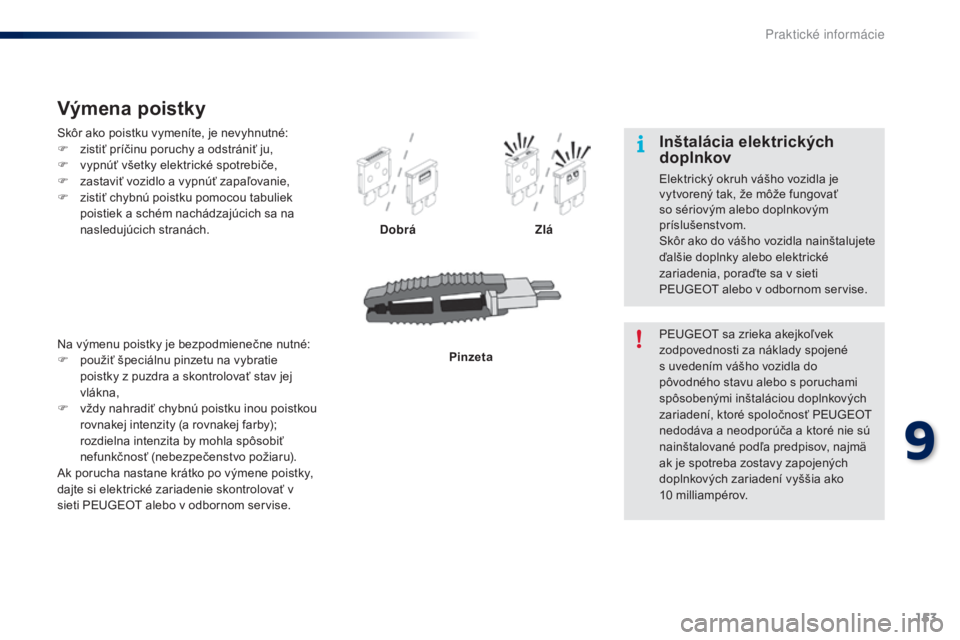

Výmena poistky
Dobrá Zlá
Pinzeta
Na výmenu poistky je bezpodmienečne nutné:
F

p

oužiť špeciálnu pinzetu na vybratie
poistky z puzdra a skontrolovať stav jej
vlákna,
F

v

ždy nahradiť chybnú poistku inou poistkou
rovnakej intenzity (a rovnakej farby);
rozdielna intenzita by mohla spôsobiť
nefunkčnosť (nebezpečenstvo požiaru).
Ak porucha nastane krátko po výmene poistky,
dajte si elektrické zariadenie skontrolovať v
sieti PEUGEOT alebo v odbornom servise. PEUGEOT sa zrieka akejkoľvek
zodpovednosti za náklady spojené
s uvedením vášho vozidla do
pôvodného stavu alebo s poruchami
spôsobenými inštaláciou doplnkových
zariadení, ktoré spoločnosť PEUGEOT
nedodáva a neodporúča a ktoré nie sú
nainštalované podľa predpisov, najmä
ak je spotreba zostavy zapojených
doplnkových zariadení vyššia ako
10
mil

liampérov.
Inštalácia elektrických
doplnkov
Elektrický okruh vášho vozidla je
vytvorený tak, že môže fungovať
so sériovým alebo doplnkovým
príslušenstvom.
Skôr ako do vášho vozidla nainštalujete
ďalšie doplnky alebo elektrické
zariadenia, poraďte sa v sieti
PEUGEOT alebo v odbornom servise.
9
Praktick

154
B3_sk_Chap09_info-pratiques_ed01-2014

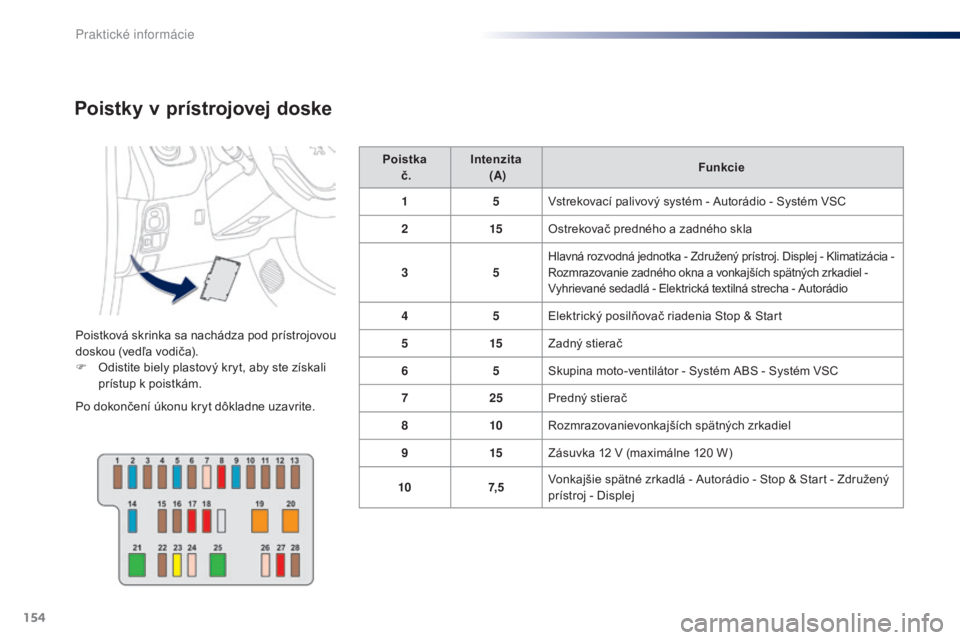

Poistky v prístrojovej doske
Poistková skrinka sa nachádza pod prístrojovou
doskou (vedľa vodiča).
F
O
distite biely plastový kryt, aby ste získali
prístup k poistkám.
Po dokončení úkonu kryt dôkladne uzavrite. Poistka

č. Intenzita

(A) Funkcie
1 5Vstrekovací palivový systém - Autorádio - Systém VSC
2 15Ostrekovač predného a zadného skla
3 5
Hlavná rozvodná jednotka - Združený prístroj. Displej - Klimatizácia -
Rozmrazovanie zadného okna a vonkajších spätných zrkadiel -
Vyhrievané sedadlá - Elektrická textilná strecha - Autorádio
4 5Elektrický posilňovač riadenia Stop & Start
5 15Zadný stierač
6 5Skupina moto-ventilátor - Systém ABS - Systém VSC
7 25Predný stierač
8 10Rozmrazovanievonkajších spätných zrkadiel
9 15Zásuvka 12
V (maximálne 120 W)
10 7, 5Vonkajšie spätné zrkadlá - Autorádio - Stop & Start - Združený
prístroj - Displej
Praktick

155
B3_sk_Chap09_info-pratiques_ed01-2014

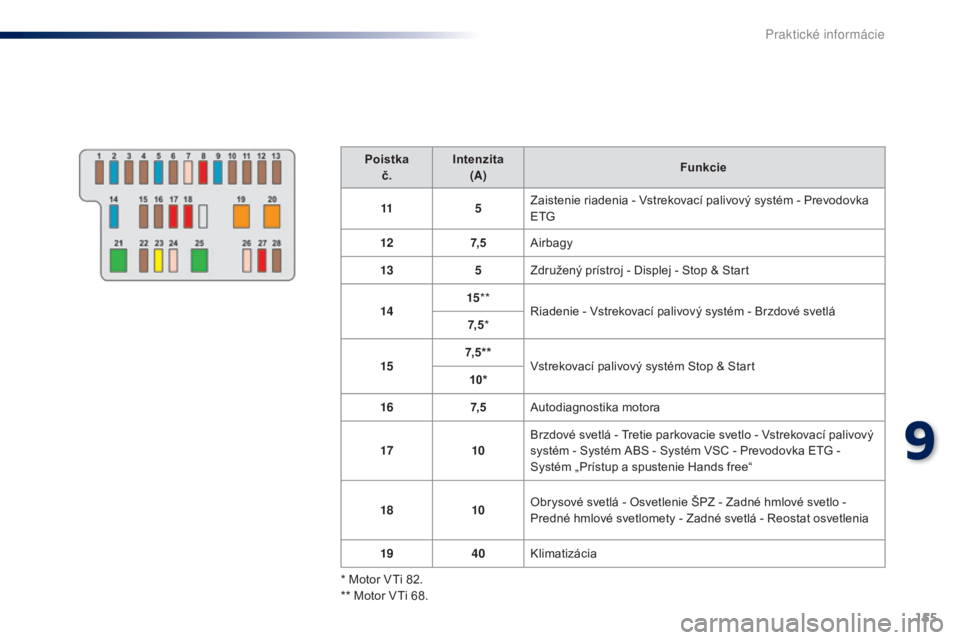

Poistkač. Intenzita
(A) Funkcie
11 5Zaistenie riadenia - Vstrekovací palivový systém - Prevodovka
ETG
12 7, 5Airbagy
13 5Združený prístroj - Displej - Stop & Start
14 15
**
Riadenie - Vstrekovací palivový systém - Brzdové svetlá
7, 5 *
15 7, 5 * *
Vstrekovací palivový systém Stop & Start
10*
16 7, 5Autodiagnostika motora
17 10Brzdové svetlá - Tretie parkovacie svetlo - Vstrekovací palivový
systém - Systém ABS - Systém VSC - Prevodovka ETG -
Systém „Prístup a spustenie Hands free“
18 10Obrysové svetlá - Osvetlenie ŠPZ - Zadné hmlové svetlo -
Predné hmlové svetlomety - Zadné svetlá - Reostat osvetlenia
19 40Klimatizácia
* Motor VTi 82.
** Motor VTi 68.
9
Praktick

156
B3_sk_Chap09_info-pratiques_ed01-2014

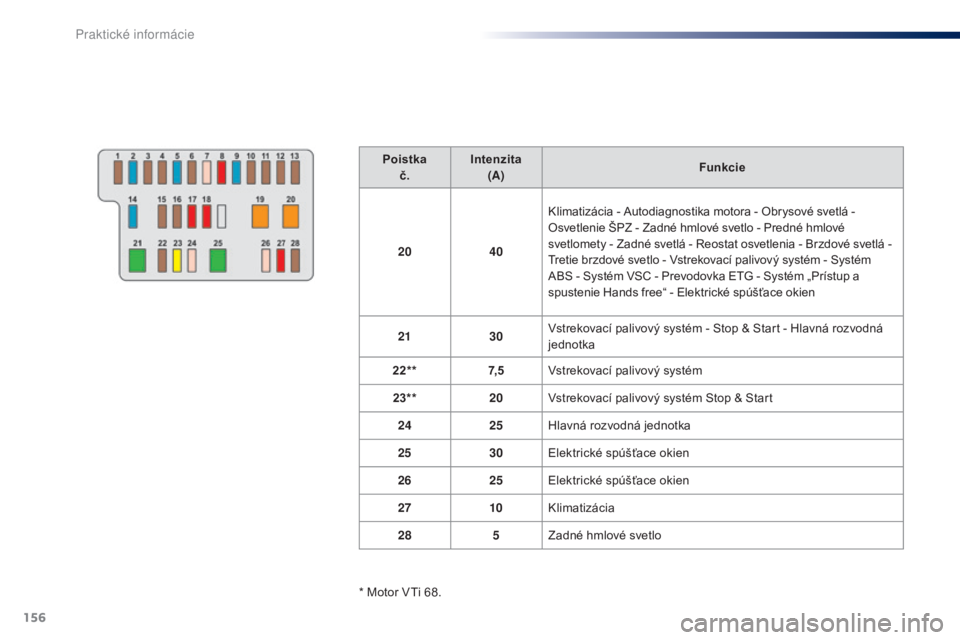

Poistkač. Intenzita
(A) Funkcie
20 40Klimatizácia - Autodiagnostika motora - Obrysové svetlá -

Osvetlenie ŠPZ - Zadné hmlové svetlo - Predné hmlové
svetlomety - Zadné svetlá - Reostat osvetlenia - Brzdové svetlá -
Tretie brzdové svetlo - Vstrekovací palivový systém - Systém
ABS - Systém VSC - Prevodovka ETG - Systém „Prístup a
spustenie Hands free“ - Elektrické spúšťace okien
21 30Vstrekovací palivový systém - Stop & Start - Hlavná rozvodná
jednotka
22** 7, 5Vstrekovací palivový systém
23** 20Vstrekovací palivový systém Stop & Start
24 25Hlavná rozvodná jednotka
25 30Elektrické spúšťace okien
26 25Elektrické spúšťace okien
27 10Klimatizácia
28 5Zadné hmlové svetlo
* Motor VTi 68.
Praktick

157
B3_sk_Chap09_info-pratiques_ed01-2014
Poistka
č. Intenzita

(A) Funkcie
1 10Pravé stretávacie svetlo
2 10Ľavé stretávacie svetlo - Nastavenie svetlometov
3 7, 5Pravé diaľkové svetlo
4 7, 5Ľavé diaľkové svetlo - Združený prístroj - Displej
5 * 15Vstrekovací palivový systém
6 * 7, 5Vstrekovací palivový systém
7 * 15Vstrekovací palivový systém
8 * 7, 5Skupina moto-ventilátor
9 7, 5Klimatizácia
10 ** 7, 5Vstrekovací palivový systém - Brzdové svetlá - Tretie brzdové
svetlo
11 5Stropné osvetlenie - Osvetlenie batožinového priestoru
12 10
Smerovky - Výstražná svetelná signalizácia - Združený prístroj - Displej

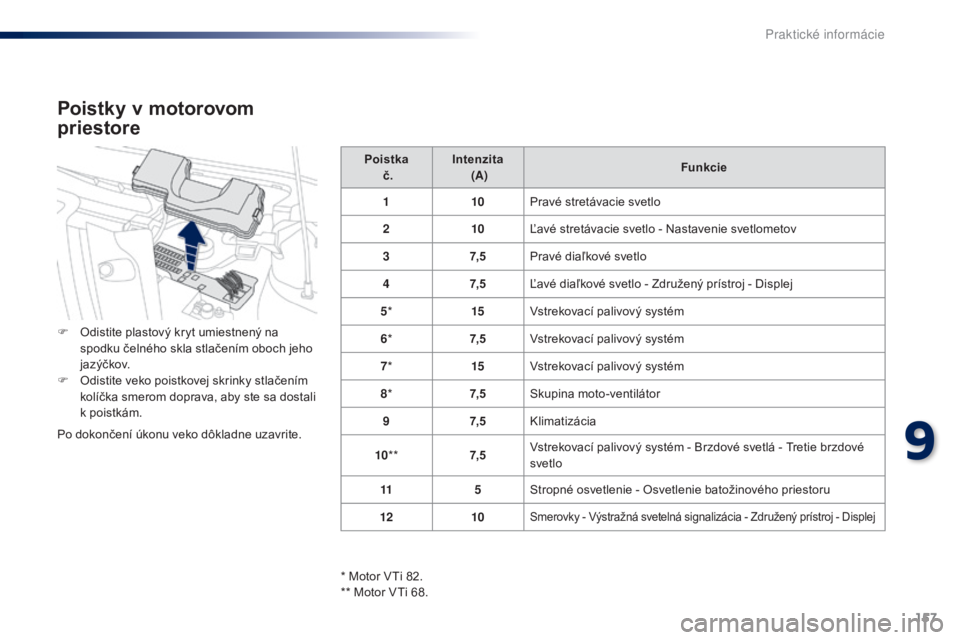

Poistky v motorovom
priestore
F Odistite plastový kryt umiestnený na
spodku čelného skla stlačením oboch jeho
j a z ýč kov.
F

O
distite veko poistkovej skrinky stlačením
kolíčka smerom doprava, aby ste sa dostali
k poistkám.
Po dokončení úkonu veko dôkladne uzavrite.
* Motor VTi 82.
** Motor VTi 68.
9
Praktick

158
B3_sk_Chap09_info-pratiques_ed01-2014

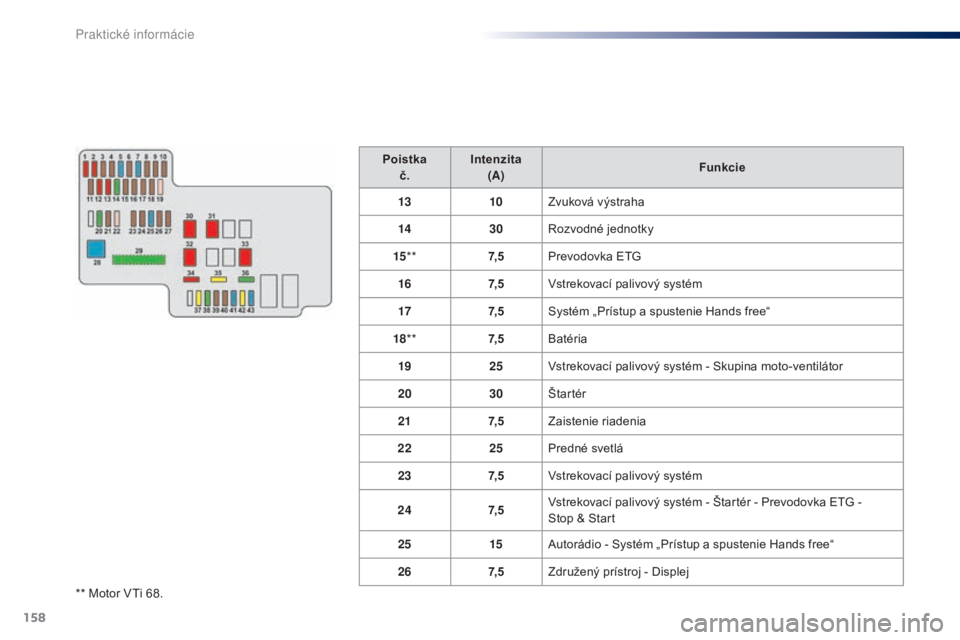

** Motor VTi 68.Poistka
č. Intenzita
(A) Funkcie
13 10Zvuková výstraha
14 30Rozvodné jednotky
15 ** 7, 5Prevodovka ETG
16 7, 5Vstrekovací palivový systém
17 7, 5Systém „Prístup a spustenie Hands free“
18 ** 7, 5Batéria
19 25Vstrekovací palivový systém - Skupina moto-ventilátor
20 30Štartér
21 7, 5Zaistenie riadenia
22 25Predné svetlá
23 7, 5Vstrekovací palivový systém
24 7, 5Vstrekovací palivový systém - Štartér - Prevodovka ETG -

Stop & Start
25 15Autorádio - Systém „Prístup a spustenie Hands free“
26 7, 5Združený prístroj - Displej
Praktick
