Soins du véhicule263
Enlever le cache.
Si le véhicule est doté d'un kit de ré‐
paration des pneus, retirer la boîte
complète.
Affectations de fusiblesN°Circuit électrique1–2Sortie pour remorque3Aide au stationnement4Système de réduction cataly‐
tique sélective5–6–7Siège électrique8–9Système de réduction cataly‐
tique sélective10Capteur d'oxyde d'azote11Module de remorque, prise de
remorque12Module de remorque13Sortie pour remorque14–15–

264Soins du véhicule
N°Circuit électrique16Rétroviseur intérieur, caméra
arrière17Prise de courant18–19Chauffage du volant20Store21Sièges avant chauffés22–23–24Système de réduction cataly‐
tique sélective25–26–27–28–29–30–N°Circuit électrique31–32Système de suspension active,
avertissement de franchisse‐
ment de ligneOutillage du véhicule
Outillage
Certains outils, l'oeillet de remor‐
quage (uniquement pour les véhicu‐
les avec roue de secours) et l'équipe‐ ment de levage de véhicule sont ran‐
gés dans le rangement à l'arrière
dans le plancher du coffre.
Ouvrir le recouvrement à l'avant du
hayon.

Soins du véhicule265Jantes et pneus
État des pneus, état des jantes Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Pneus d'hiver Les pneus d'hiver améliorent la sécu‐
rité de conduite à des températures inférieures à 7 °C et devraient doncêtre montés sur toutes les roues.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur se‐
lon la réglementation du pays.Désignations des pneus
par exemple 215/60 R 16 95 H215=Largeur des pneus en mm60=Rapport de la section (hau‐
teur du pneu sur largeur du
pneu) en %R=Type de carcasse : radialeRF=Type : RunFlat16=Diamètre des jantes en pou‐
ces95=Indice de capacité de charge
par exemple : 95 correspond
à 690 kgH=Indicatif de vitesse
Indicatif de vitesse :
Q=jusqu'à 160 km/hS=jusqu'à 180 km/hT=jusqu'à 190 km/hH=jusqu'à 210 km/hV=jusqu'à 240 km/hW=jusqu'à 270 km/h
Pression des pneus
Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours. Cela vaut égale‐
ment pour les véhicules avec sys‐
tème de surveillance de la pression
des pneus.
Dévisser le capuchon de la valve.
Pression de gonflage 3 305.
L'étiquette d'informations sur les
pneus et le chargement présente
dans le cadre de porte avant gauche
ou droit indique l'équipement pneu‐
matique d'origine du véhicule et les pressions de gonflage correspondan‐
tes.

266Soins du véhicule
Les données de pression de gonflagese rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
Toujours gonfler la roue de secours à
la pression de gonflage pour pleine
charge.
La pression de gonflage ECO sert à
atteindre la plus faible consommation de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions
prescrites influence défavorablement
la sécurité, la tenue de route, le con‐
fort routier et la consommation et aug‐
mente l'usure des pneus.
La pression des pneus change selon
les différentes options. Pour obtenir
une valeur de pression des pneus correcte, appliquer la procédure ci-
après :
1. Identifier l'appellation du moteur. Caractéristiques du moteur
3 296.
2. Identifier les pneus correspon‐ dants.Les tableaux de pression des pneus
indiquent toutes les combinaisons de
pneus possibles 3 305.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut pro‐
voquer un échauffement considé‐
rable du pneu ainsi que des dom‐
mages internes entraînant le dé‐
collement de la bande de roule‐
ment et même l'éclatement du
pneu à grande vitesse.
Si la pression de gonflage doit être
réduite ou augmentée sur un véhicule
avec système de surveillance de la
pression des pneus, couper le con‐
tact. Après avoir réglé la pression des pneus, enclencher l'allumage et sé‐
lectionner le réglage approprié sur la
page Charge des pneus du centre
d'informations du conducteur 3 122.
Système de surveillance
de la pression des pneus
Le système de surveillance de la
pression des pneus surveille la pres‐
sion des quatre pneus une fois par
minute quand la vitesse du véhicule
dépasse une certaine limite.Avertissement
Le système de surveillance de la
pression des pneus se contente
d'avertir au sujet de l'état de basse
pression des pneus et ne rem‐
place pas l'entretien régulier des
pneus par le conducteur.
Toutes les roues doivent être équi‐
pées de capteur de pression et les
pneus doivent être gonflés à la pres‐
sion prescrite.

Soins du véhicule267

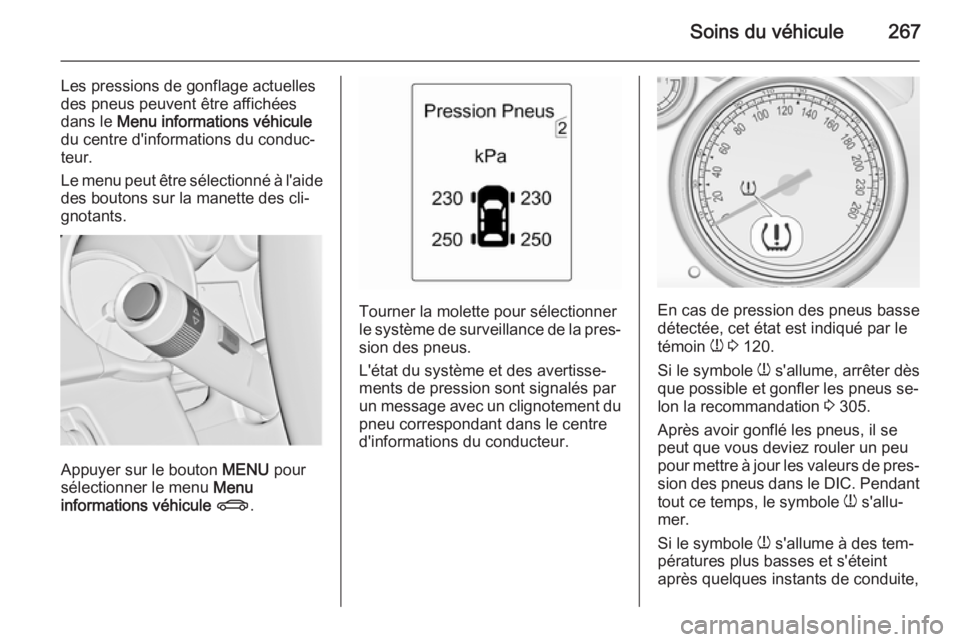

Les pressions de gonflage actuelles
des pneus peuvent être affichées
dans le Menu informations véhicule
du centre d'informations du conduc‐ teur.
Le menu peut être sélectionné à l'aide
des boutons sur la manette des cli‐
gnotants.
Appuyer sur le bouton MENU pour
sélectionner le menu Menu
informations véhicule X .
Tourner la molette pour sélectionner
le système de surveillance de la pres‐
sion des pneus.
L'état du système et des avertisse‐
ments de pression sont signalés par
un message avec un clignotement du
pneu correspondant dans le centre
d'informations du conducteur.En cas de pression des pneus basse
détectée, cet état est indiqué par le
témoin w 3 120.
Si le symbole w s'allume, arrêter dès
que possible et gonfler les pneus se‐
lon la recommandation 3 305.
Après avoir gonflé les pneus, il se peut que vous deviez rouler un peu
pour mettre à jour les valeurs de pres‐ sion des pneus dans le DIC. Pendant
tout ce temps, le symbole w s'allu‐
mer.
Si le symbole w s'allume à des tem‐
pératures plus basses et s'éteint
après quelques instants de conduite,

268Soins du véhicule
cela peut être un signe d'une chute dela pression des pneus. Vérifier la
pression des pneus.
Messages du véhicule 3 129.
Si la pression de gonflage doit être
réduite ou augmentée, couper le con‐
tact.
Monter uniquement des roues dotées
de capteurs de pression ; dans le cas contraire, la pression des pneus n'est
pas affichée et le témoin w est allumé
en continu.
Une roue de secours ou une roue de
dépannage temporaire n'est pas
équipée d'un capteur de pression. Le
système de surveillance de la pres‐
sion des pneus n'est pas opérationnel
avec ces roues. Le témoin w s'al‐
lume. Le système reste opérationnel pour les trois autres roues.
L'utilisation de kits de réparation de
pneu du type liquide disponibles dans
le commerce peut entraver le fonc‐
tionnement du système. Des kits de
réparation approuvés par l'usine peu‐ vent être utilisés.Les systèmes radio externes à haute
puissance peuvent nuire au système
de surveillance de la pression des
pneus.
À chaque remplacement des pneus,
les capteurs du système de surveil‐
lance de la pression des pneus doi‐ vent être démontés et faire l'objet d'un
entretien. Pour le capteur à visser,
remplacer l'obus de valve et le joint
d'étanchéité. Pour le capteur à cli‐
pser, remplacer l'intégralité du corps
de valve.
État de charge du véhicule
Régler la pression des pneus en fonc‐ tion de l'état de la charge, conformé‐
ment aux informations de l'étiquette
des pneus ou du tableau de pression
des pneus 3 305, puis sélectionner
le réglage approprié dans le menu
Charge du pneu du centre d'informa‐
tions du conducteur, Menu
informations véhicule 3 122.
Sélectionner :
■ Léger pour une pression de confort
jusqu'à 3 personnes
■ Eco pour une pression Eco jusqu'à
3 personnes
■ Max pour une pleine charge
Fonction d'auto-apprentissage
Après avoir changé les roues, le
véhicule doit être à l'arrêt pendant en‐ viron 20 minutes, avant que le sys‐
tème ne recalcule. Le processus de
réapprentissage suivant nécessite
jusqu'à 10 minutes de conduite à une
vitesse minimale de 20 km/h. Dans ce
cas, $ peut s'afficher ou les valeurs

Soins du véhicule269
de pression peuvent apparaître à tourde rôle sur le centre d'informations du conducteur.
Si un problème survient pendant le
processus de réapprentissage, un
message d'avertissement est affiché
sur le centre d'informations du con‐
ducteur.
Importance de la température La pression des pneus dépend de latempérature du pneu. Pendant la
conduite, la pression et la tempéra‐
ture des pneus augmentent.
La valeur de la pression de gonflage
affichée sur le centre d'informations
du conducteur indique la pression
réelle de gonflage. Il est dès lors im‐
portant de vérifier la pression de gon‐
flage quand les pneus sont froids.
Profondeur de sculptures
Contrôler régulièrement la profon‐
deur des sculptures.Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mm
pour les pneus d'hiver).
Pour des raisons de sécurité, il est re‐
commandé de ne pas dépasser un
écart de plus de 2 mm entre les pro‐
fondeurs de sculpture de pneu d'un
même essieu.
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est at‐
teinte lorsque le profil est usé jus‐
qu'au repère d'usure (TWI = Tread
Wear Indicator). La position des re‐
pères d'usure est indiquée par des
marques sur les flancs du pneu.
Si l'usure est plus importante à l'avant qu'à l'arrière, permuter régulièrement
les roues avant avec les roues ar‐
rière. S'assurer que le sens de rota‐
tion des roues reste le même.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les 6 ans.
Changement de taille depneus et de jantes
En cas d'utilisation de taille de pneus autre que celle montée d'origine, il
faut, le cas échéant, reprogrammer le compteur de vitesse électroniqueainsi que la pression de gonflage no‐
minale et procéder à d'autres modifi‐
cations du véhicule.
Après avoir changé de taille de pneu,
faire remplacer l'étiquette de pression
de gonflage.

270Soins du véhicule9Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation du véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à tou‐
tes les exigences concernant chaque
combinaison roue et pneu.
Si des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.
9 Attention
Des pneus ou des enjoliveurs non
adéquats peuvent conduire à un
dégonflage soudain des pneus et
donc à des accidents.
Chaînes à neige
Les chaînes à neige ne sont autori‐
sées que sur les roues avant.
Utiliser des chaînes à neige à mail‐
lons fins qui ne dépassent pas la
bande de roulement et les flancs in‐
térieurs des pneus de plus de
10 mm, fermoir de chaîne compris.
9 Attention
Un pneu endommagé est un pneu
qui peut éclater.
Les chaînes à neige ne sont autori‐
sées que sur les pneus de taille
215/60 R 16 et 225/50 R 17.
L'utilisation de chaînes à neige sur la roue de dépannage n'est pas autori‐
sée.
Kit de réparation des
pneus De petits dégâts sur la bande de rou‐lement du pneu peuvent être réparésavec le kit de réparation de pneus.
Ne pas enlever les corps étrangers du
pneu.
Les dégâts au pneu d'une taille supé‐
rieure à 4 mm ou se situant dans le
flanc du pneu ne peuvent pas être ré‐ parés à l'aide du kit de réparation des
pneus.
