2014 OPEL ZAFIRA C Manuel d'utilisation (in French)

Soins du véhicule247
Remarque
L'utilisation d'une batterie de
véhicule AGM autre qu'une batterie
de véhicule Opel d'origine peut ré‐
duire les performances du système
Stop/Start.
Nous vous recommandons de faire
remplacer la batterie du véhicule par
un atelier.
Système Stop/Start 3 173.
Charge de la batterie du
véhicule9 Attention
Sur les véhicules avec système
Stop/Start, s'assurer que la ten‐
sion de charge ne dépasse pas
14,6 V en cas d'utilisation d'un
chargeur de batterie. Sinon, la bat‐ terie du véhicule peut être endom‐
magée.
Démarrage par câbles auxiliaires
3 280.
Étiquette d'avertissement
Signification des symboles :
■ Pas d'étincelles ni de flammes nues
et ne pas fumer.
■ Toujours se protéger les yeux. Les gaz explosifs peuvent causer une
cécité ou des blessures.
■ Conserver la batterie du véhicule hors de portée des enfants.
■ La batterie du véhicule contient de l'acide sulfurique qui peut rendre
aveugle ou causer de graves brû‐
lures.
■ Pour plus d'informations, consulter le manuel d'utilisation.
■ Du gaz explosif peut être présent aux alentours de la batterie du
véhicule.
Purge du système
d'alimentation en gazole
(diesel) Si le réservoir a été vidé, le circuit de
gazole (diesel) doit être purgé de son
air. Mettre le contact trois fois, chaque
fois pour une durée de 15 secondes.
Puis démarrer le moteur pendant
40 secondes au maximum. Répéter
cette procédure après avoir attendu
au moins 5 secondes. Si le moteur ne démarre pas, prendre contact avecun atelier.

248Soins du véhiculeRemplacement des balais
d'essuie-glace
Soulever le bras d'essuie-glace jus‐
qu'il reste en position soulevée, en‐ foncer le bouton pour libérer le balai
d'essuie-glace et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Balai d'essuie-glace de la
lunette arrière
Soulever le bras d'essuie-glace. Dé‐
gager le balai d'essuie-glace comme
illustré et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Remplacement des
ampoules
Couper le contact et désactiver les
commutateurs concernés ou fermer
les portes.
Maintenir une ampoule uniquement
par son culot ! Ne pas toucher le verre
de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.
Remplacer les ampoules de phare
depuis l'intérieur du compartiment
moteur.

Soins du véhicule249Phares halogènes
Phare Bi-Halogène (1) avec une am‐
poule pour feu de route et feu de croi‐
sement.
Clignotants avant (2) .
Feu de position / feu de jour (3) .
Feu de route/de croisement (1) 1. Tourner le capuchon (1) dans le sens antihoraire et l'enlever.
2. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
3. Dégager la douille d'ampoule du connecteur en enfonçant la patte
de retenue.
4. Remplacer l'ampoule et connec‐ ter la douille d'ampoule au con‐
necteur.
5. Insérer la douille de l'ampoule en engageant les deux ergots dans
le réflecteur et la fixer en tournant dans le sens horaire.
6. Placer le capuchon et le tourner dans le sens horaire.
Clignotants avant (2)

250Soins du véhicule
1. Faire tourner la douille de l'am‐poule (2) dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
2. Retirer l'ampoule de la douille en tournant dans le sens anti-ho‐
raire.
3. Remplacer et insérer la nouvelle ampoule dans la douille en tour‐
nant dans le sens horaire.
4. Introduire la douille dans le réflec‐
teur et la tourner dans le sens ho‐
raire.
Feu latéral / feu de jour (3)
1. Faire tourner la douille de l'am‐ poule (3) dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
2. Retirer l'ampoule de la douille en tirant.
3. Remplacer et insérer la nouvelle ampoule dans la douille.
4. Introduire la douille dans le réflec‐
teur et la tourner dans le sens ho‐
raire.

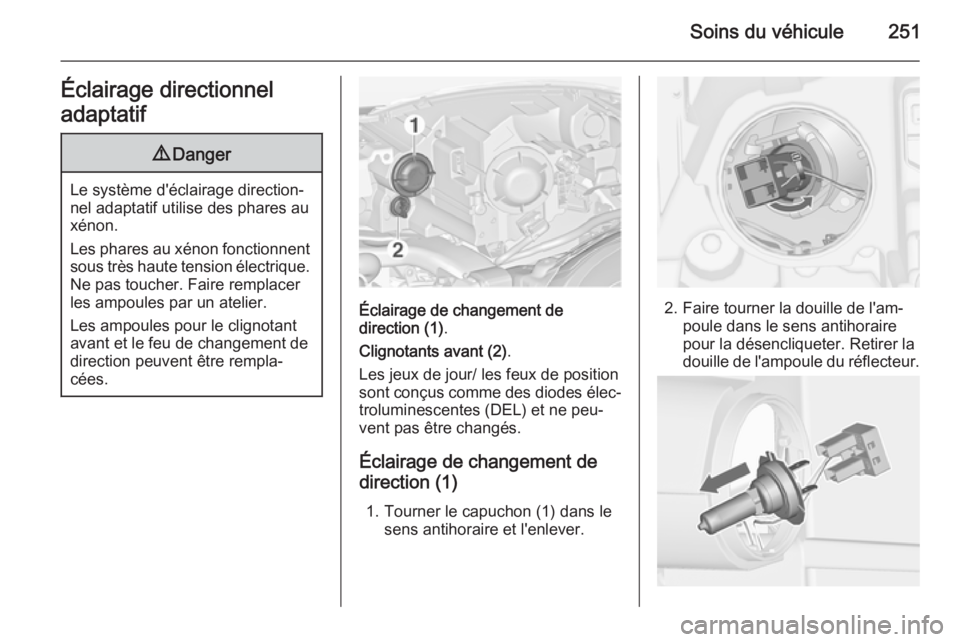

Soins du véhicule251Éclairage directionnel
adaptatif9 Danger
Le système d'éclairage direction‐
nel adaptatif utilise des phares au
xénon.
Les phares au xénon fonctionnent sous très haute tension électrique. Ne pas toucher. Faire remplacer
les ampoules par un atelier.
Les ampoules pour le clignotant
avant et le feu de changement de
direction peuvent être rempla‐
cées.
Éclairage de changement de
direction (1) .
Clignotants avant (2) .
Les jeux de jour/ les feux de position sont conçus comme des diodes élec‐ troluminescentes (DEL) et ne peu‐
vent pas être changés.
Éclairage de changement de
direction (1)
1. Tourner le capuchon (1) dans le sens antihoraire et l'enlever.2. Faire tourner la douille de l'am‐poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.

252Soins du véhicule
3. Désengager l'ampoule du con‐necteur en tirant.
4. Remplacer l'ampoule et connec‐ ter la douille d'ampoule au con‐
necteur.
5. Insérer la douille de l'ampoule en engageant les deux ergots dans
le réflecteur et la fixer en tournant dans le sens horaire.
6. Placer le capuchon et le tourner dans le sens horaire.
Clignotants avant (2)1. Faire tourner la douille de l'am‐ poule (2) dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
2. Retirer l'ampoule de la douille en tournant dans le sens anti-ho‐
raire.
3. Remplacer et insérer la nouvelle ampoule dans la douille en tour‐
nant dans le sens horaire.
4. Introduire la douille dans le réflec‐
teur et la tourner dans le sens ho‐
raire.
Feux antibrouillard
Les ampoules sont accessibles par le bas du véhicule.
1. Retirer les vis extérieures du cou‐
vercle, repérées par les flèches.

Soins du véhicule253
2. Ouvrir le capot.Tourner la douille d'ampoule dans
le sens anti-horaire et l'enlever du réflecteur.
3. Dégager la douille d'ampoule du connecteur en enfonçant la patte
de retenue.
4. Retirer et remplacer la douille d'ampoule avec une ampoule etfixer le connecteur.
5. Insérer la douille de l'ampoule dans le réflecteur, tourner dans le
sens horaire pour encliqueter.
6. Poser le couvercle avec les vis.
Feux arrière
1. Ouvrir le couvercle à vis.
2. Retirer les vis repérées par les flè‐
ches.

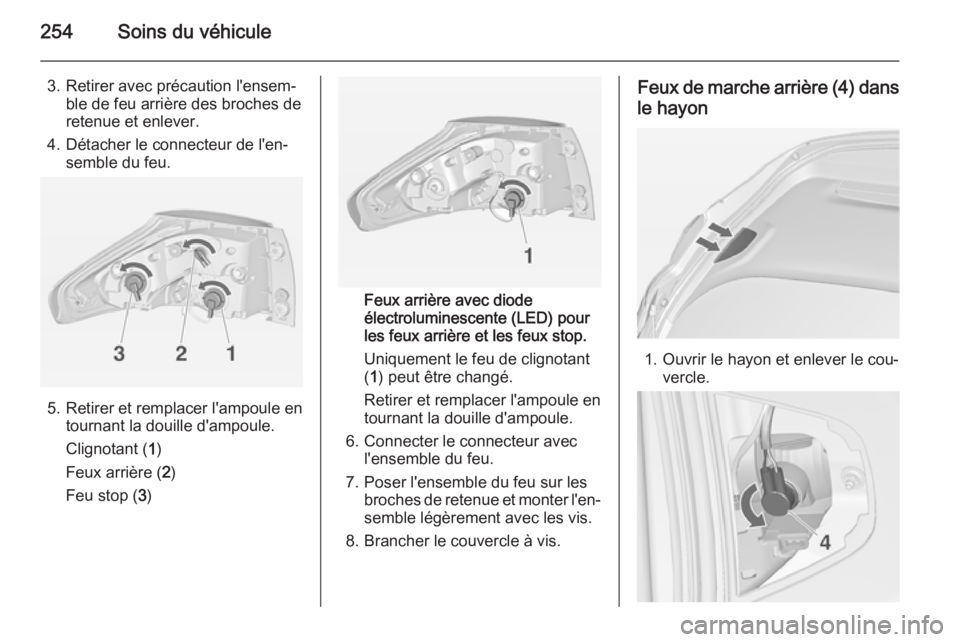

254Soins du véhicule
3. Retirer avec précaution l'ensem‐ble de feu arrière des broches de
retenue et enlever.
4. Détacher le connecteur de l'en‐ semble du feu.
5. Retirer et remplacer l'ampoule en tournant la douille d'ampoule.
Clignotant ( 1)
Feux arrière ( 2)
Feu stop ( 3)
Feux arrière avec diode
électroluminescente (LED) pour
les feux arrière et les feux stop.
Uniquement le feu de clignotant
( 1 ) peut être changé.
Retirer et remplacer l'ampoule en
tournant la douille d'ampoule.
6. Connecter le connecteur avec l'ensemble du feu.
7. Poser l'ensemble du feu sur les broches de retenue et monter l'en‐
semble légèrement avec les vis.
8. Brancher le couvercle à vis.
Feux de marche arrière (4) dans le hayon
1. Ouvrir le hayon et enlever le cou‐ vercle.
