2014 OPEL ZAFIRA C Manuel d'utilisation (in French)

Instruments et commandes127
chauffage de la lunette arrière est
indiqué comme l'un des consom‐
mateurs les plus importants, sans
être activé par le consommateur.
■ Tendance éco. : affiche le change‐
ment de la consommation
moyenne sur une distance de
50 km. Les segments remplis affi‐
chent la consommation par étapes
de 5 km et affichent également l'ef‐
fet de la topographie ou le compor‐ tement de conduite sur la consom‐
mation de carburant.
Affichage d'informations
graphique, affichage
d'informations couleurs Selon la configuration du véhicule,celui-ci est doté d'un affichage d'in‐
formations graphique ou d'un
affichage d'informations en couleur
qui est situé dans le tableau de bord,
au-dessus de l'Infotainment System.
Affichage graphique des informationsSelon l'Infotainment System,
l'affichage d'informations graphique
est disponible en deux versions.
L'affichage d'informations graphique
indique :
■ l'heure 3 106
■ la température extérieure 3 105
■ la date 3 106
■ Infotainment System, voir la des‐ cription dans le manuel de l'Info‐
tainment System
■ les réglages de personnalisation du
véhicule 3 137

128Instruments et commandes
Affichage d'informations encouleur
L'affichage d'informations couleurs
indique en couleurs :
■ l'heure 3 106
■ la température extérieure 3 105
■ la date 3 106
■ Infotainment System, voir la des‐ cription dans le manuel de l'Info‐
tainment System
■ navigation, voir la description dans le manuel de l'infotainment system
■ caméra arrière
■ les réglages du système
■ les messages du véhicule 3 129
■ les réglages de personnalisation du
véhicule 3 137
Les informations affichées et la ma‐
nière dont elles sont affichées dépen‐
dent de l'équipement du véhicule et
des réglages.
Sélection des menus et des
réglages
Les menus et réglages sont accessi‐
bles via l'affichage.Les sélections sont effectuées via :
■ les menus
■ les boutons de fonction et le bouton
rotatif multifonction de l'Infotain‐
ment System
Sélection avec l’Infotainment System
Sélectionner une fonction via les bou‐
tons de l'Infotainment System. Le
menu de la fonction sélectionnée est
affiché.
Le bouton rotatif multifonction est uti‐
lisé pour sélectionner un élément et
pour confirmer.

Instruments et commandes129
Bouton multifonction
Le bouton multifonction est l'élément
de commande central des menus :
Tourner ■ Pour marquer une option de menu
■ Pour régler une valeur numérique ou pour afficher une option de
menu
Enfoncer (la bague extérieure) ■ Pour sélectionner ou activer l'op‐ tion marquée
■ Pour confirmer une valeur réglée
■ Pour activer/ désactiver le fonction‐
nement d'un système
Bouton BACK
Appuyer sur le bouton pour : ■ quitter un menu sans modifier les réglages
■ revenir à un niveau de menu supé‐
rieur à partir d'un sous-menu
■ supprimer le dernier caractère dans
une série de caractères
Enfoncer et maintenir le bouton pen‐
dant quelques secondes pour effacer
l'ensemble de la saisie.Personnalisation du véhicule 3 137.
Réglages mémorisés 3 24.Messages du véhicule
Les messages sont principalement
affichés dans le centre d'informations
du conducteur (DIC). Dans certains
cas, ils s'accompagnent d'un signal
sonore d'avertissement.
Enfoncer le bouton SET/CLR, le bou‐
ton MENU ou tourner la molette de
réglage pour confirmer un message.

130Instruments et commandes
Messages du véhicule sur unaffichage de mi-niveau
Les messages du véhicule sont affi‐
chés sous forme de codes chiffrés.
N°Message du véhicule2Aucune télécommande radio
détectée, enfoncer la pédale
d'embrayage pour redémarrer3Niveau de liquide de refroidis‐
sement trop bas4Climatisation arrêtée5Volant bloquéN°Message du véhicule6Enfoncer la pédale de frein pour
desserrer le frein de stationne‐
ment électrique7Tourner le volant, couper le
contact puis le remettre9Tourner le volant, redémarrer le moteur12Véhicule surchargé13Surchauffe du compresseur15Défaillance du troisième feu
stop16Défaillance du feu stop17Dysfonctionnement de réglage
des phares18Défaillance du feu de croise‐
ment gauche19Défaillance du feu antibrouillard
arrière20Défaillance du feu de croise‐
ment droitN°Message du véhicule21Défaillance du feu de position
gauche22Défaillance du feu de position
droit23Défaillance du feu de recul24Défaillance de l'éclairage de
plaque25Défaillance du clignotant avant
gauche26Défaillance du clignotant arrière gauche27Défaillance du clignotant avant
droit28Défaillance du clignotant arrière droit29Vérifier les feux stop de la
remorque30Vérifier le feu de recul de la
remorque

Instruments et commandes131
N°Message du véhicule31Vérifier le clignotant gauche de
la remorque32Vérifier le clignotant droit de la
remorque33Vérifier le feu antibrouillard
arrière de la remorque34Vérifier les feux arrière de la
remorque35Remplacer la pile de la télécom‐ mande radio48Nettoyer le détecteur de zone
d'angle mort49Avertissement de franchisse‐
ment de ligne non disponible53Serrer le bouchon de carburant54Eau dans le filtre à gazole
(diesel)55Le filtre à particules est plein
3 176N°Message du véhicule56Déséquilibre des pressions de
gonflage sur l'essieu avant57Déséquilibre des pressions de
gonflage sur l'essieu arrière58Pneus sans capteur TPMS
détectés59Ouvrir, puis fermer la vitre côté
conducteur60Ouvrir, puis fermer la vitre côté
passager61Ouvrir, puis fermer la vitre côté
arrière gauche62Ouvrir, puis fermer la vitre côté
arrière droite65Tentative de vol66Maintenance de l'alarme antivol67Maintenance du blocage de
direction68Maintenance de la direction
assistéeN°Message du véhicule69Maintenance de la suspension70Maintenance du système de
contrôle d'assiette71Maintenance de l'essieu arrière74Maintenance de l'AFL75Maintenance de la climatisation76Maintenance du détecteur de
zone d'angle mort77Maintenance du système
d'avertissement de franchisse‐
ment de ligne79Appoint d'huile moteur81Maintenance de la transmission82Changer prochainement l'huile
moteur83Maintenance du régulateur de
vitesse adaptatif84La puissance du moteur est
réduite

132Instruments et commandes

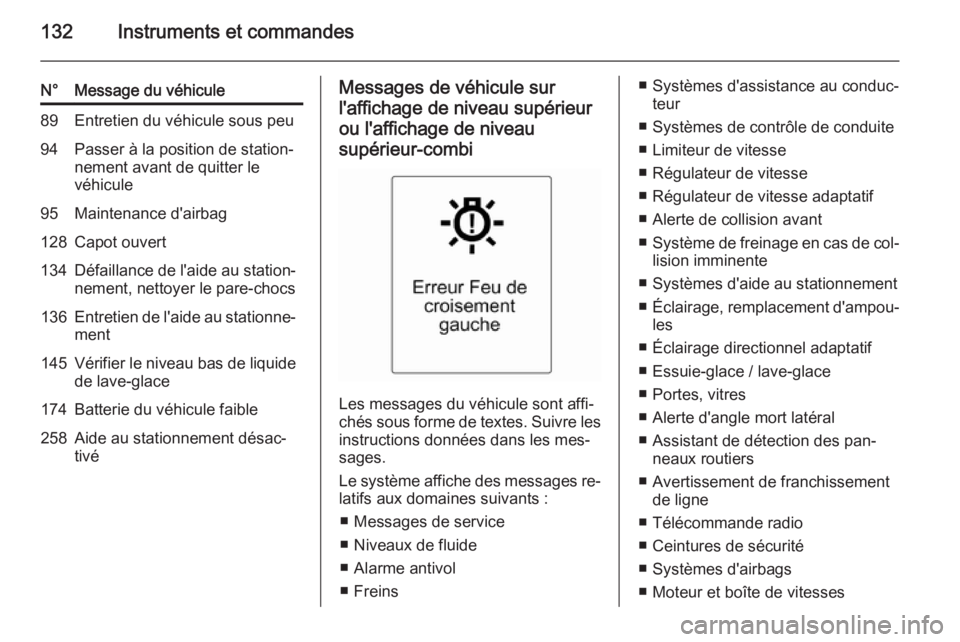

N°Message du véhicule89Entretien du véhicule sous peu94Passer à la position de station‐
nement avant de quitter le
véhicule95Maintenance d'airbag128Capot ouvert134Défaillance de l'aide au station‐ nement, nettoyer le pare-chocs136Entretien de l'aide au stationne‐
ment145Vérifier le niveau bas de liquide de lave-glace174Batterie du véhicule faible258Aide au stationnement désac‐
tivéMessages de véhicule sur
l'affichage de niveau supérieur
ou l'affichage de niveau supérieur-combi
Les messages du véhicule sont affi‐
chés sous forme de textes. Suivre les instructions données dans les mes‐
sages.
Le système affiche des messages re‐
latifs aux domaines suivants :
■ Messages de service
■ Niveaux de fluide
■ Alarme antivol
■ Freins
■ Systèmes d'assistance au conduc‐ teur
■ Systèmes de contrôle de conduite
■ Limiteur de vitesse
■ Régulateur de vitesse
■ Régulateur de vitesse adaptatif
■ Alerte de collision avant
■ Système de freinage en cas de col‐
lision imminente
■ Systèmes d'aide au stationnement
■ Éclairage, remplacement d'ampou‐
les
■ Éclairage directionnel adaptatif ■ Essuie-glace / lave-glace
■ Portes, vitres
■ Alerte d'angle mort latéral
■ Assistant de détection des pan‐ neaux routiers
■ Avertissement de franchissement de ligne
■ Télécommande radio
■ Ceintures de sécurité
■ Systèmes d'airbags
■ Moteur et boîte de vitesses

Instruments et commandes133
■ Pression des pneus
■ Filtre à particules pour diesel 3 176
■ État de la batterie du véhicule
■ Réduction catalytique sélective, fluide d'échappement diesel ( DEF),
AdBlue 3 178
Messages du véhicule sur
l'affichage d'informations en
couleur
Certains messages importants appa‐
raissent en plus sur l'affichage d'in‐
formations en couleur. Appuyer sur le bouton multifonction pour confirmer
un message. Certains messages
n'apparaissent que pendant quel‐
ques secondes.
Signaux sonores
Lors du démarrage du moteur
ou en roulant Un seul signal sonore se fera enten‐
dre à la fois.Le signal sonore indiquant des cein‐
tures de sécurité débouclées aura la
priorité sur tout autre signal sonore.
■ En cas de ceinture de sécurité non bouclée.
■ Si une porte ou le hayon n'est pas correctement fermé lors du démar‐
rage.
■ Si une vitesse donnée est dépas‐ sée alors que le frein de stationne‐
ment est serré.
■ Si le régulateur de vitesse adaptatif
se désactive automatiquement.
■ Si un véhicule à l'avant est appro‐ ché de trop près.
■ Si une vitesse programmée ou une
limitation de vitesse est dépassée.
■ Si un code ou un message d'aver‐ tissement apparaît sur le centre
d'informations du conducteur
(DIC).
■ Si l'aide au stationnement détecte un objet.
■ Si un changement de file inattendu se produit.■Si la marche arrière est engagée et
le support arrière est déployé.
■ Si le filtre à particules pour diesel a
atteint son niveau de remplissage
maximal.
■ S'il faut faire l'appoint d'AdBlue.
Quand le véhicule est à l'arrêt et/
ou que la porte du conducteur
est ouverte ■ Quand la clé de contact est dans la
serrure de contact.
■ Avec l'éclairage extérieur allumé.
Pendant un Autostop ■ Lorsque la porte du conducteur est
ouverte.
Tension de pile Lorsque la tension de la batterie du
véhicule est faible, un message
d'avertissement ou le
code d'avertissement 174 s'affiche
sur le centre d'informations du con‐
ducteur.

134Instruments et commandes
1. Arrêter immédiatement tout con‐sommateur électrique qui n'est
pas nécessaire à la sécurité lors
de la conduite du véhicule, le
chauffage de siège, le chauffage
de lunette par exemple, ou tout
autre consommateur électrique.
2. Charger la batterie du véhicule en
conduisant continuellement pen‐
dant un certain temps ou en utili‐
sant un chargeur de batterie.
Le message d'avertissement ou le
code d'avertissement s'effaceront
une fois que le moteur a été démarré deux fois consécutivement sans
chute de tension.
Si la batterie du véhicule ne peut pas être rechargée, faire remédier à la
cause du problème par un atelier.Ordinateur de bord
Les menus et les fonctions peuvent
être sélectionnés via les boutons sur
la manette des clignotants.
Appuyer sur le bouton MENU pour
choisir Menu informations trajet/
carbur. ou sélectionner W sur l'affi‐
chage de niveau supérieur-combi.
Menu informations trajet/carbur. sur
l'affichage de niveau supérieur
Tourner la molette pour sélectionner
un des sous-menus suivants:
