Soins du véhicule255
2.Tourner la douille d'ampoule dans
le sens anti-horaire et l'enlever du réflecteur.
3. Retirer l'ampoule de la douille en tirant.
4. Remplacer et insérer la nouvelle ampoule dans la douille.
5. Introduire la douille dans le réflec‐
teur et la tourner dans le sens ho‐
raire.
6. Placer le couvercle.
Feu antibrouillard arrière
Les ampoules sont accessibles par le
bas du véhicule.
1. Tourner la douille d'ampoule dans
le sens anti-horaire et l'enlever duréflecteur.
2. Retirer l'ampoule de la douille en tournant dans le sens anti-ho‐
raire.
3. Remplacer et insérer la nouvelle ampoule dans la douille en tour‐
nant dans le sens horaire.
4. Insérer la douille de l'ampoule dans le réflecteur, tourner dans le
sens horaire pour encliqueter.
Vérification d'ampoule Mettre le contact, faire fonctionner etvérifier tous les feux.

256Soins du véhiculeClignotants latérauxPour remplacer l'ampoule, déposer le
logement de feu :
1. Sur le côté gauche du véhicule, faire glisser le phare vers l'avant
et retirer de l'aile avec l'extrémité
arrière.
Sur le côté droit du véhicule, faire
glisser le phare vers l'arrière et re‐ tirer de l'aile avec l'extrémité
avant.
2. Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles
d'une montre et la déposer du lo‐
gement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Sur le côté gauche du véhicule : insérer l'extrémité avant dans
l'aile, faire glisser vers l'avant et
insérer l'extrémité arrière.
Sur le côté droit du véhicule : in‐
sérer l'extrémité arrière dans
l'aile, faire glisser vers l'arrière et
insérer l'extrémité avant.
Éclairage de plaque
d'immatriculation

Soins du véhicule257
1. Introduire un tournevis dans lecreux du couvercle, appuyer sur
le côté et libérer le ressort. Retirer le couvercle.
2. Retirer l'ampoule de la douille en tirant.
3. Remplacer l'ampoule et l'insérer dans la douille.
4. Pousser le couvercle dans le boî‐ tier.
Éclairage intérieur
Éclairage de courtoisie, spots de lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre
Faire remplacer les ampoules par un
atelier.
Éclairage du tableau de
bord Faire remplacer les ampoules par un
atelier.Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de trois boîtes à fusibles :
■ à l'avant gauche du compartiment moteur ;
■ dans les véhicules avec la direction
à gauche, à l'intérieur derrière le
compartiment de rangement ou,
dans les véhicules avec la direction
à droite, derrière la boîte à gants ;
■ derrière un cache sur le côté gau‐ che du coffre.
Avant de remplacer un fusible, mettre le commutateur correspondant en po‐
sition Off et couper le contact.

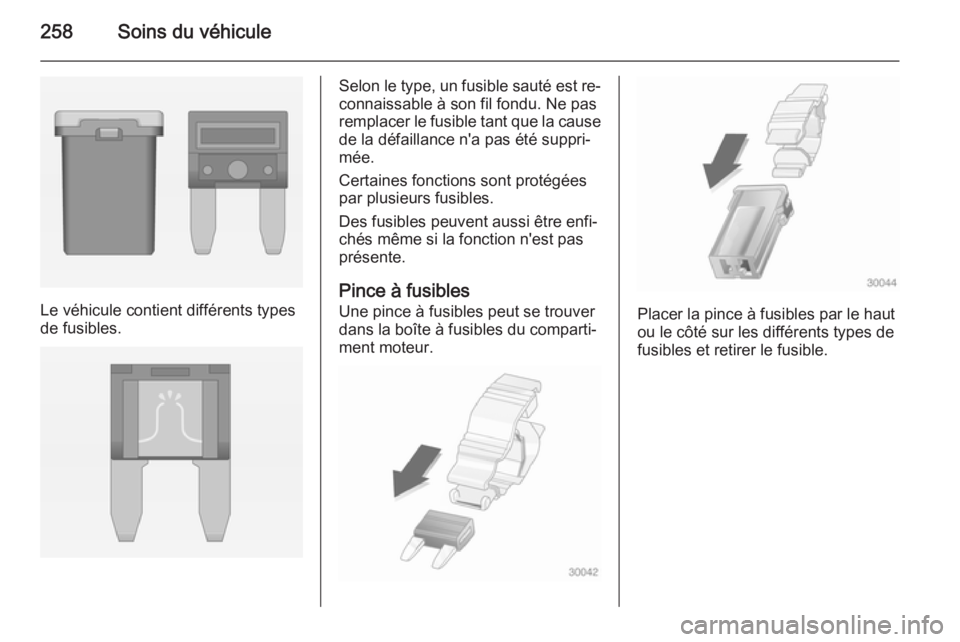

258Soins du véhicule
Le véhicule contient différents types
de fusibles.
Selon le type, un fusible sauté est re‐
connaissable à son fil fondu. Ne pas
remplacer le fusible tant que la cause
de la défaillance n'a pas été suppri‐
mée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.
Placer la pince à fusibles par le haut
ou le côté sur les différents types de fusibles et retirer le fusible.

Soins du véhicule259Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Libérer le couvercle et le rabattre vers le haut jusqu'à son arrêt. Enlever le
couvercle verticalement vers le haut.
N°Circuit électrique1Module de commande du moteur2Sonde lambda3Injection de carburant, système
d'allumage4Injection de carburant, système
d'allumage5–6Rétroviseur chauffé, système
antivol7Commande du ventilateur,
module de commande du
moteur, module de commande
de boîte de vitesses8Sonde lambda, refroidissement
moteur9Capteur de lunette arrière10Capteur de batterie11Déverrouillage du coffre

260Soins du véhicule
N°Circuit électrique12Éclairage directionnel adaptatif,
commande automatique des
feux13ABS14Essuie-glace de lunette arrière15Module de commande du moteur16Démarreur17Module de commande de trans‐
mission18Lunette arrière chauffante19Lève-vitres électroniques avant20Lève-vitres électroniques arrière21Centre électrique arrière22Feu de route gauche (halogène)23Lave-phares24Feu de croisement droit (xénon)25Feu de croisement gauche
(xénon)N°Circuit électrique26Phares antibrouillard27Chauffage du gazole (diesel)28Système Stop/Start29Frein de stationnement élec‐
trique30ABS31Régulateur de vitesse adaptatif32Airbag33Éclairage directionnel adaptatif,
commande automatique des
feux34Recirculation des gaz d'échap‐
pement35Rétroviseur extérieur arrière,
détecteur de pluie36Climatisation37Électrovanne de ventilation de
réservoir de vapeurs de carbu‐
rantN°Circuit électrique38Pompe à vide39Module de commande central40Lave-glace avant, lave-glace
arrière41Feu de route droit (halogène)42Ventilateur de radiateur43Essuie-glace avant44Essuie-glace avant45Ventilateur de radiateur46–47Avertisseur sonore48Ventilateur de radiateur49Pompe à carburant50Mise à niveau des phares, éclai‐
rage directionnel adaptatif51Volet d'air52Chauffage auxiliaire, moteur
diesel

Soins du véhicule261
N°Circuit électrique53Module de commande de trans‐
mission, module de commande
du moteur54Pompe à vide, groupe d'instru‐
ments du tableau de bord, venti‐
lation du chauffage, climatisation
Après avoir remplacé des fusibles dé‐
fectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en ap‐ puyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un dys‐
fonctionnement peut survenir.
Boîte à fusibles du tableau
de bord
Dans les véhicules avec direction à
gauche, la boîte à fusibles se trouve
derrière le compartiment de range‐
ment du tableau de bord.
Ouvrir le compartiment et le pousser vers la gauche pour le libérer. Rabat‐
tre le compartiment vers le bas et l'en‐
lever.
Dans les véhicules avec direction à
droite, la boîte à fusibles se trouve derrière un cache dans la boîte à
gants. Ouvrir la boîte à gants, puis
ouvrir le couvercle et le rabattre.

262Soins du véhicule
N°Circuit électrique1Commandes au volant de régu‐
lateur de vitesse, limiteur de
vitesse, régulateur de vitesse
adaptatif2Éclairage extérieur, module
confort/commodité3Éclairage extérieur, module
confort/commodité4Infotainment System5Infotainment System, combiné
d'instrumentsN°Circuit électrique6Prise de courant, allume-cigares7Prise de courant8Feu de croisement gauche,
module confort-commodité9Feu de croisement droit, module
confort-commodité, module
d'airbag10Serrures de porte, module
confort/commodité11Soufflerie12–13–14Connecteur de diagnostic15Airbag16Prise de courant17Système de climatisation18Logistique19Module de commande de carros‐ serieN°Circuit électrique20Module de commande de carros‐ serie21Groupe d'instruments du tableau
de bord, alarme antivol22Capteur d'allumage23Module de commande de carros‐ serie24Module de commande de carros‐serie25–26–
Boîte à fusibles du coffre
La boîte à fusibles se trouve sur lecôté gauche du coffre, derrière un ca‐
che.
