2014 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

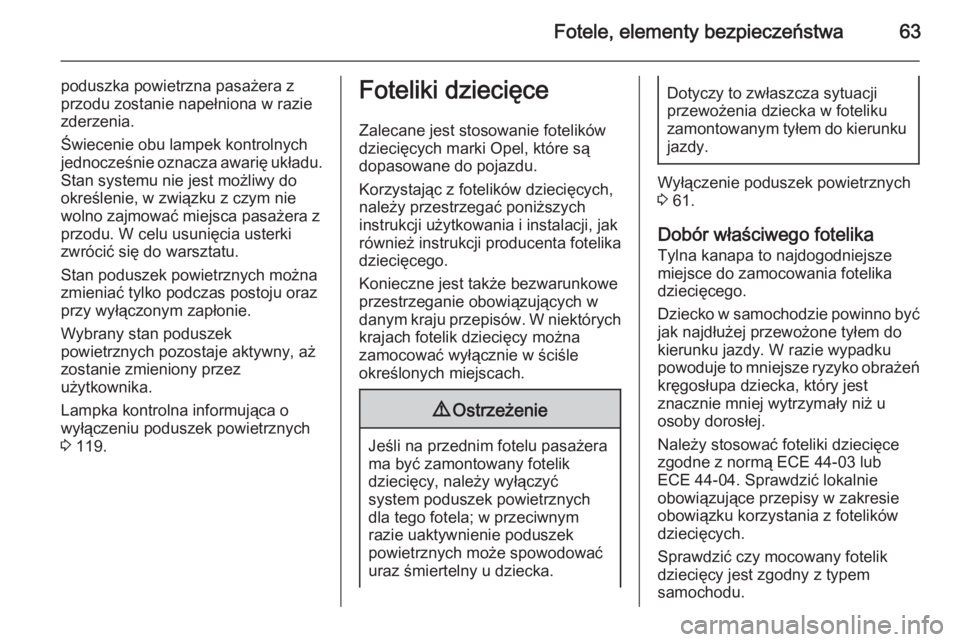

Fotele, elementy bezpieczeństwa63
poduszka powietrzna pasażera z
przodu zostanie napełniona w razie
zderzenia.
Świecenie obu lampek kontrolnych
jednocześnie oznacza awarię układu.
Stan systemu nie jest możliwy do
określenie, w związku z czym nie
wolno zajmować miejsca pasażera z
przodu. W celu usunięcia usterki zwrócić się do warsztatu.
Stan poduszek powietrznych można
zmieniać tylko podczas postoju oraz
przy wyłączonym zapłonie.
Wybrany stan poduszek
powietrznych pozostaje aktywny, aż
zostanie zmieniony przez
użytkownika.
Lampka kontrolna informująca o
wyłączeniu poduszek powietrznych
3 119.Foteliki dziecięce
Zalecane jest stosowanie fotelików
dziecięcych marki Opel, które są dopasowane do pojazdu.
Korzystając z fotelików dziecięcych, należy przestrzegać poniższych
instrukcji użytkowania i instalacji, jak
również instrukcji producenta fotelika
dziecięcego.
Konieczne jest także bezwarunkowe
przestrzeganie obowiązujących w
danym kraju przepisów. W niektórych
krajach fotelik dziecięcy można
zamocować wyłącznie w ściśle
określonych miejscach.9 Ostrzeżenie
Jeśli na przednim fotelu pasażera
ma być zamontowany fotelik
dziecięcy, należy wyłączyć
system poduszek powietrznych
dla tego fotela; w przeciwnym
razie uaktywnienie poduszek
powietrznych może spowodować uraz śmiertelny u dziecka.
Dotyczy to zwłaszcza sytuacji
przewożenia dziecka w foteliku
zamontowanym tyłem do kierunku jazdy.
Wyłączenie poduszek powietrznych
3 61.
Dobór właściwego fotelika
Tylna kanapa to najdogodniejsze
miejsce do zamocowania fotelika
dziecięcego.
Dziecko w samochodzie powinno być jak najdłużej przewożone tyłem do
kierunku jazdy. W razie wypadku
powoduje to mniejsze ryzyko obrażeń
kręgosłupa dziecka, który jest
znacznie mniej wytrzymały niż u
osoby dorosłej.
Należy stosować foteliki dziecięce
zgodne z normą ECE 44-03 lub
ECE 44-04. Sprawdzić lokalnie
obowiązujące przepisy w zakresie
obowiązku korzystania z fotelików
dziecięcych.
Sprawdzić czy mocowany fotelik
dziecięcy jest zgodny z typem
samochodu.

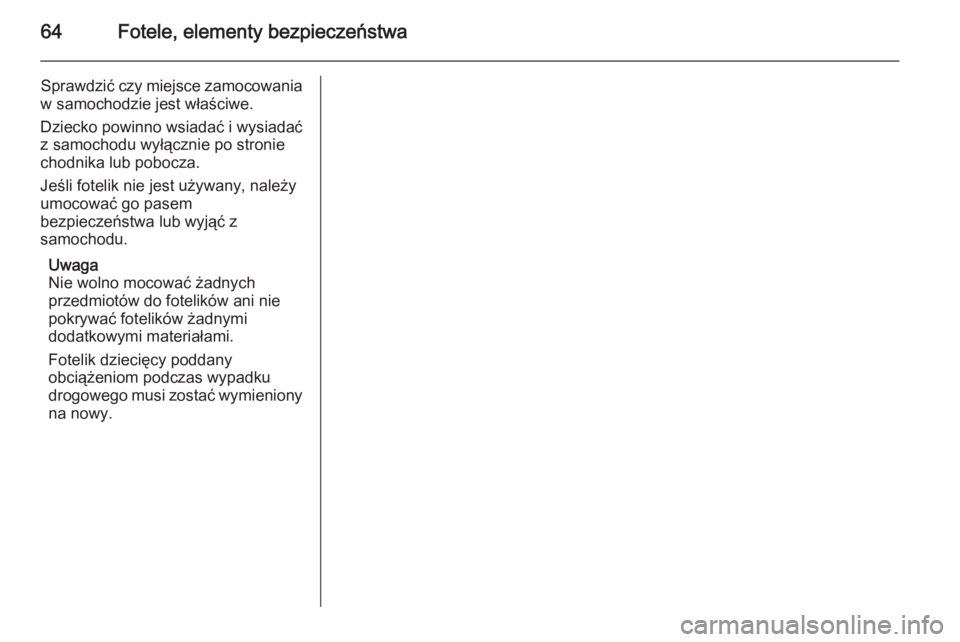

64Fotele, elementy bezpieczeństwa
Sprawdzić czy miejsce zamocowania
w samochodzie jest właściwe.
Dziecko powinno wsiadać i wysiadać
z samochodu wyłącznie po stronie
chodnika lub pobocza.
Jeśli fotelik nie jest używany, należy
umocować go pasem
bezpieczeństwa lub wyjąć z
samochodu.
Uwaga
Nie wolno mocować żadnych
przedmiotów do fotelików ani nie
pokrywać fotelików żadnymi
dodatkowymi materiałami.
Fotelik dziecięcy poddany
obciążeniom podczas wypadku
drogowego musi zostać wymieniony
na nowy.

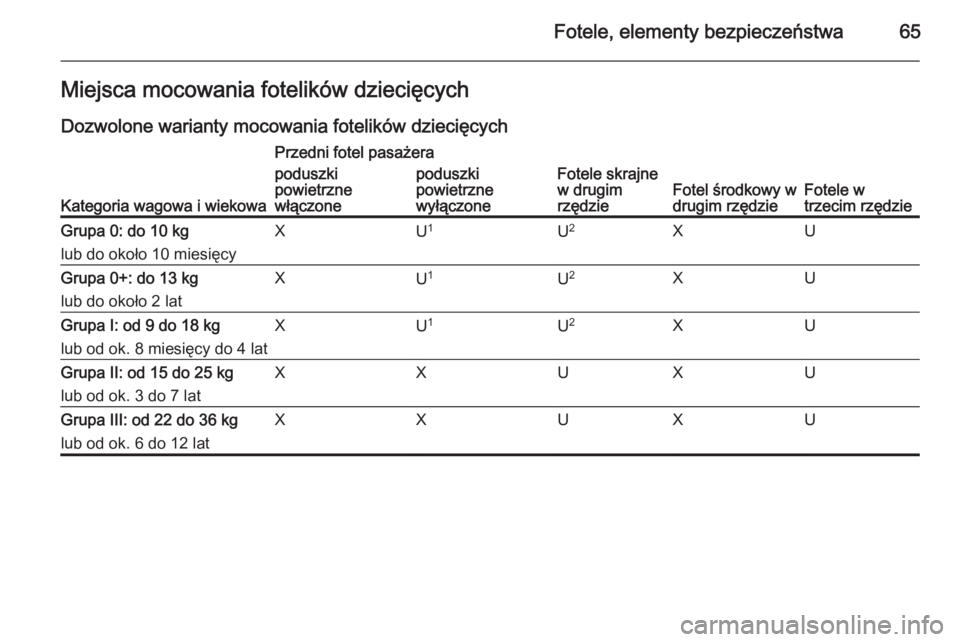

Fotele, elementy bezpieczeństwa65Miejsca mocowania fotelików dziecięcych
Dozwolone warianty mocowania fotelików dziecięcych
Kategoria wagowa i wiekowa
Przedni fotel pasażera
Fotele skrajne
w drugim
rzędzieFotel środkowy w
drugim rzędzieFotele w
trzecim rzędzie
poduszki
powietrzne
włączonepoduszki
powietrzne
wyłączoneGrupa 0: do 10 kg
lub do około 10 miesięcyXU 1U2XUGrupa 0+: do 13 kg
lub do około 2 latXU 1U2XUGrupa I: od 9 do 18 kg
lub od ok. 8 miesięcy do 4 latXU 1U 2XUGrupa II: od 15 do 25 kg
lub od ok. 3 do 7 latXXUXUGrupa III: od 22 do 36 kg
lub od ok. 6 do 12 latXXUXU

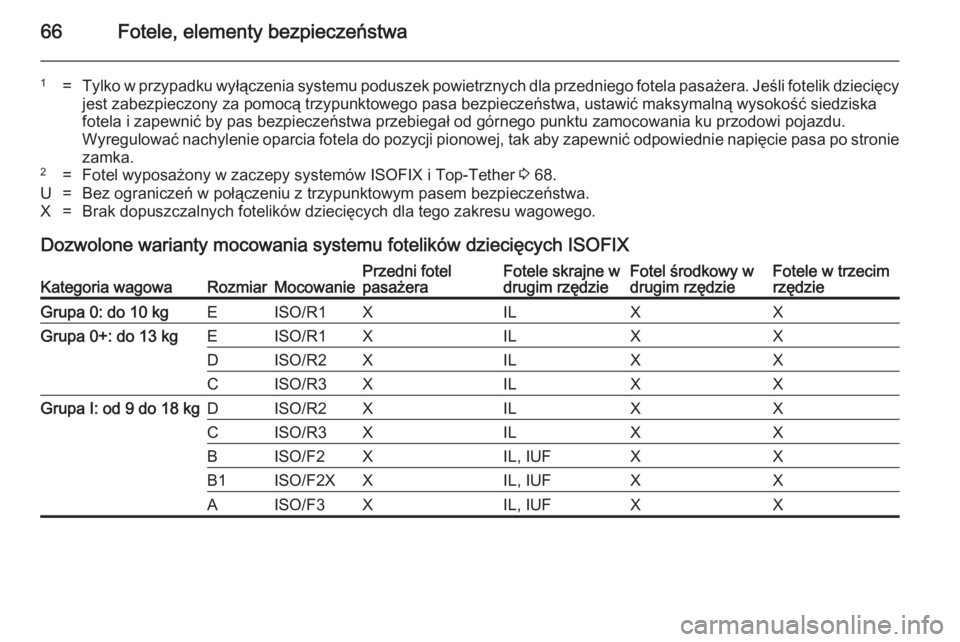

66Fotele, elementy bezpieczeństwa
1=Tylko w przypadku wyłączenia systemu poduszek powietrznych dla przedniego fotela pasażera. Jeśli fotelik dziecięcyjest zabezpieczony za pomocą trzypunktowego pasa bezpieczeństwa, ustawić maksymalną wysokość siedziska
fotela i zapewnić by pas bezpieczeństwa przebiegał od górnego punktu zamocowania ku przodowi pojazdu.
Wyregulować nachylenie oparcia fotela do pozycji pionowej, tak aby zapewnić odpowiednie napięcie pasa po stronie zamka.2=Fotel wyposażony w zaczepy systemów ISOFIX i Top-Tether 3 68.U=Bez ograniczeń w połączeniu z trzypunktowym pasem bezpieczeństwa.X=Brak dopuszczalnych fotelików dziecięcych dla tego zakresu wagowego.
Dozwolone warianty mocowania systemu fotelików dziecięcych ISOFIX
Kategoria wagowaRozmiarMocowaniePrzedni fotel
pasażeraFotele skrajne w
drugim rzędzieFotel środkowy w
drugim rzędzieFotele w trzecim
rzędzieGrupa 0: do 10 kgEISO/R1XILXXGrupa 0+: do 13 kgEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXGrupa I: od 9 do 18 kgDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXX

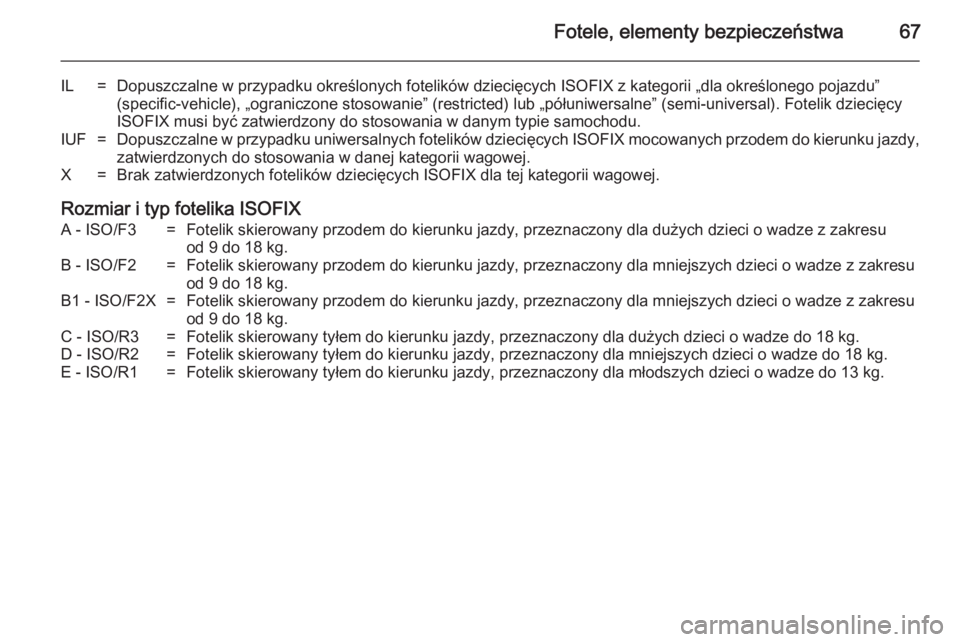

Fotele, elementy bezpieczeństwa67
IL=Dopuszczalne w przypadku określonych fotelików dziecięcych ISOFIX z kategorii „dla określonego pojazdu”
(specific-vehicle), „ograniczone stosowanie” (restricted) lub „półuniwersalne” (semi-universal). Fotelik dziecięcy
ISOFIX musi być zatwierdzony do stosowania w danym typie samochodu.IUF=Dopuszczalne w przypadku uniwersalnych fotelików dziecięcych ISOFIX mocowanych przodem do kierunku jazdy,
zatwierdzonych do stosowania w danej kategorii wagowej.X=Brak zatwierdzonych fotelików dziecięcych ISOFIX dla tej kategorii wagowej.
Rozmiar i typ fotelika ISOFIX
A - ISO/F3=Fotelik skierowany przodem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze z zakresu od 9 do 18 kg.B - ISO/F2=Fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu
od 9 do 18 kg.B1 - ISO/F2X=Fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu
od 9 do 18 kg.C - ISO/R3=Fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze do 18 kg.D - ISO/R2=Fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze do 18 kg.E - ISO/R1=Fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla młodszych dzieci o wadze do 13 kg.

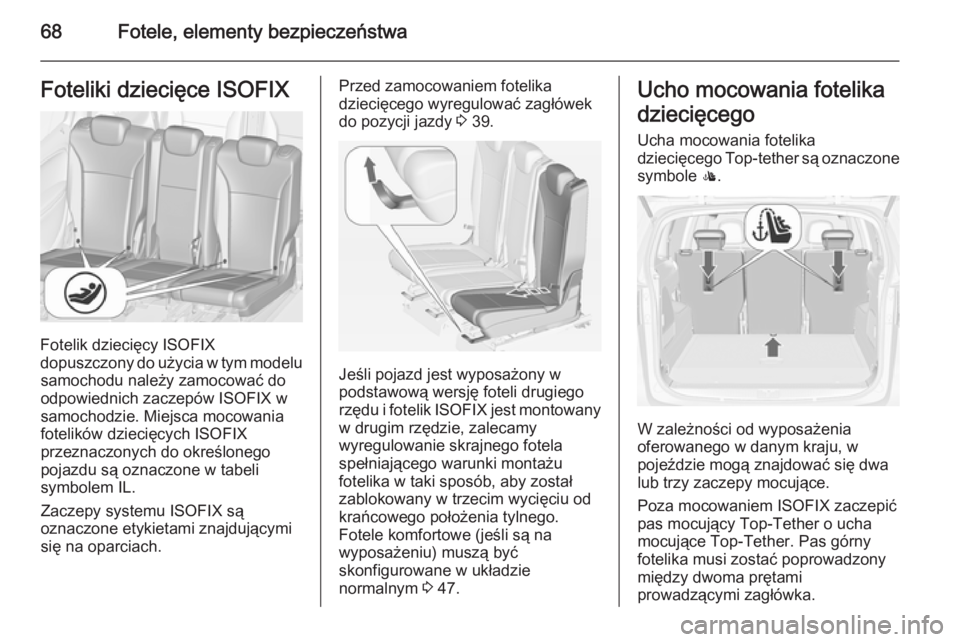

68Fotele, elementy bezpieczeństwaFoteliki dziecięce ISOFIX
Fotelik dziecięcy ISOFIX
dopuszczony do użycia w tym modelu samochodu należy zamocować do
odpowiednich zaczepów ISOFIX w
samochodzie. Miejsca mocowania
fotelików dziecięcych ISOFIX
przeznaczonych do określonego
pojazdu są oznaczone w tabeli
symbolem IL.
Zaczepy systemu ISOFIX są
oznaczone etykietami znajdującymi
się na oparciach.
Przed zamocowaniem fotelika
dziecięcego wyregulować zagłówek
do pozycji jazdy 3 39.
Jeśli pojazd jest wyposażony w
podstawową wersję foteli drugiego
rzędu i fotelik ISOFIX jest montowany
w drugim rzędzie, zalecamy
wyregulowanie skrajnego fotela
spełniającego warunki montażu
fotelika w taki sposób, aby został
zablokowany w trzecim wycięciu od
krańcowego położenia tylnego.
Fotele komfortowe (jeśli są na
wyposażeniu) muszą być
skonfigurowane w układzie
normalnym 3 47.
Ucho mocowania fotelika
dziecięcego Ucha mocowania fotelikadziecięcego Top-tether są oznaczone
symbole :.
W zależności od wyposażenia
oferowanego w danym kraju, w
pojeździe mogą znajdować się dwa
lub trzy zaczepy mocujące.
Poza mocowaniem ISOFIX zaczepić
pas mocujący Top-Tether o ucha
mocujące Top-Tether. Pas górny
fotelika musi zostać poprowadzony
między dwoma prętami
prowadzącymi zagłówka.

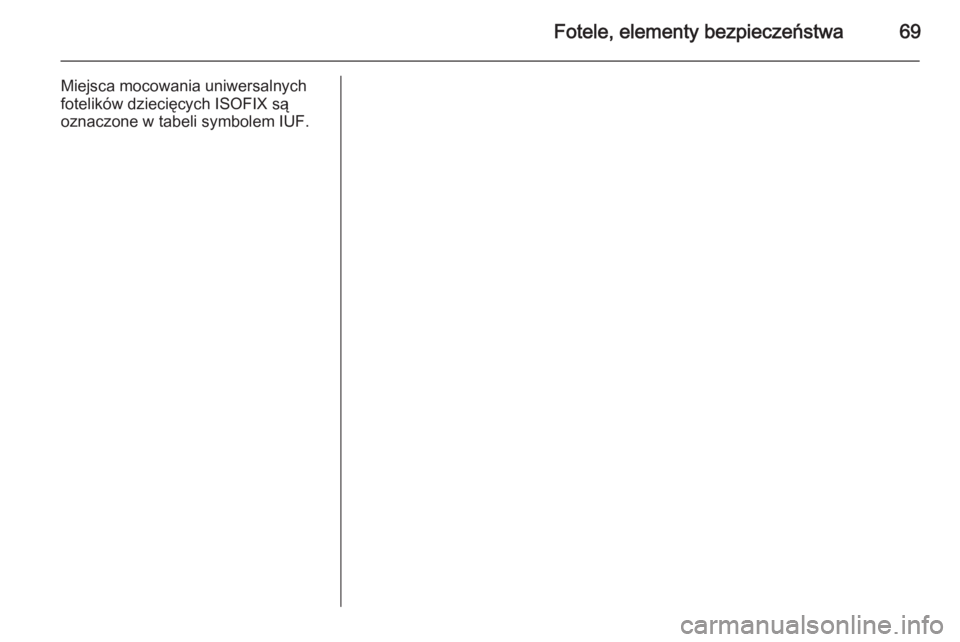

Fotele, elementy bezpieczeństwa69
Miejsca mocowania uniwersalnych
fotelików dziecięcych ISOFIX są
oznaczone w tabeli symbolem IUF.

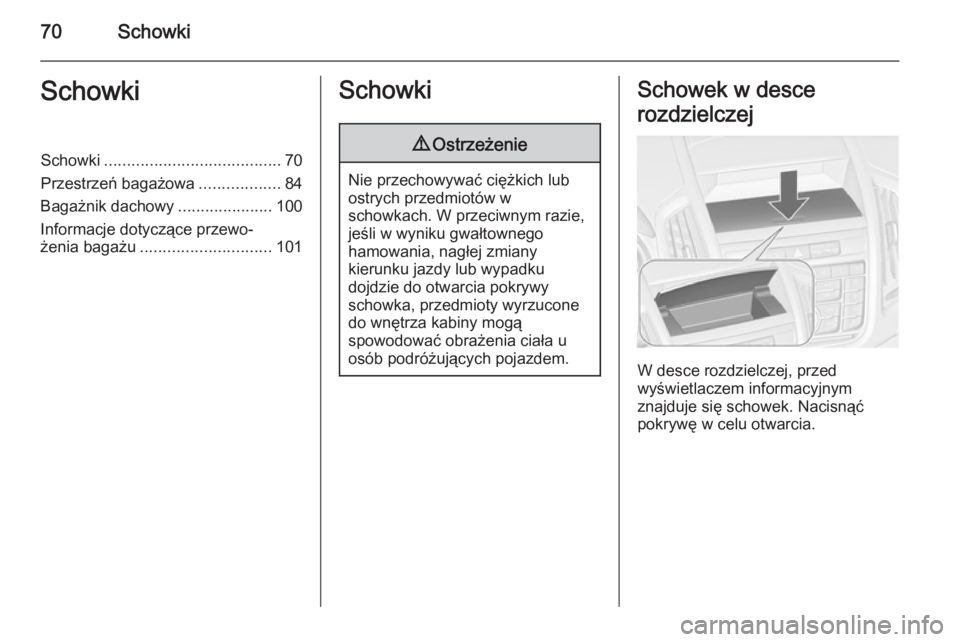

70SchowkiSchowkiSchowki....................................... 70
Przestrzeń bagażowa ..................84
Bagażnik dachowy .....................100
Informacje dotyczące przewo‐
żenia bagażu ............................. 101Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
W desce rozdzielczej, przed
wyświetlaczem informacyjnym
znajduje się schowek. Nacisnąć
pokrywę w celu otwarcia.
