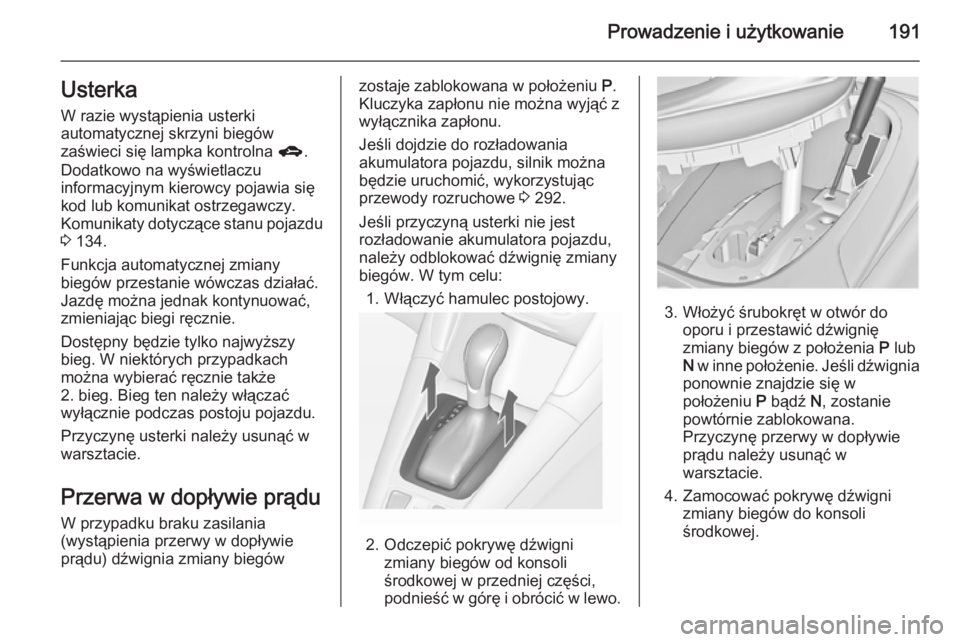

Prowadzenie i użytkowanie191Usterka
W razie wystąpienia usterki
automatycznej skrzyni biegów
zaświeci się lampka kontrolna g.
Dodatkowo na wyświetlaczu
informacyjnym kierowcy pojawia się
kod lub komunikat ostrzegawczy.
Komunikaty dotyczące stanu pojazdu 3 134.
Funkcja automatycznej zmiany
biegów przestanie wówczas działać.
Jazdę można jednak kontynuować,
zmieniając biegi ręcznie.
Dostępny będzie tylko najwyższy
bieg. W niektórych przypadkach
można wybierać ręcznie także
2. bieg. Bieg ten należy włączać
wyłącznie podczas postoju pojazdu.
Przyczynę usterki należy usunąć w
warsztacie.
Przerwa w dopływie prądu W przypadku braku zasilania
(wystąpienia przerwy w dopływie
prądu) dźwignia zmiany biegówzostaje zablokowana w położeniu P.
Kluczyka zapłonu nie można wyjąć z
wyłącznika zapłonu.
Jeśli dojdzie do rozładowania
akumulatora pojazdu, silnik można
będzie uruchomić, wykorzystując
przewody rozruchowe 3 292.
Jeśli przyczyną usterki nie jest
rozładowanie akumulatora pojazdu, należy odblokować dźwignię zmiany
biegów. W tym celu:
1. Włączyć hamulec postojowy.
2. Odczepić pokrywę dźwigni zmiany biegów od konsoli
środkowej w przedniej części,
podnieść w górę i obrócić w lewo.
3. Włożyć śrubokręt w otwór do oporu i przestawić dźwignię
zmiany biegów z położenia P lub
N w inne położenie. Jeśli dźwignia
ponownie znajdzie się w
położeniu P bądź N, zostanie
powtórnie zablokowana.
Przyczynę przerwy w dopływie
prądu należy usunąć w
warsztacie.
4. Zamocować pokrywę dźwigni zmiany biegów do konsoli
środkowej.

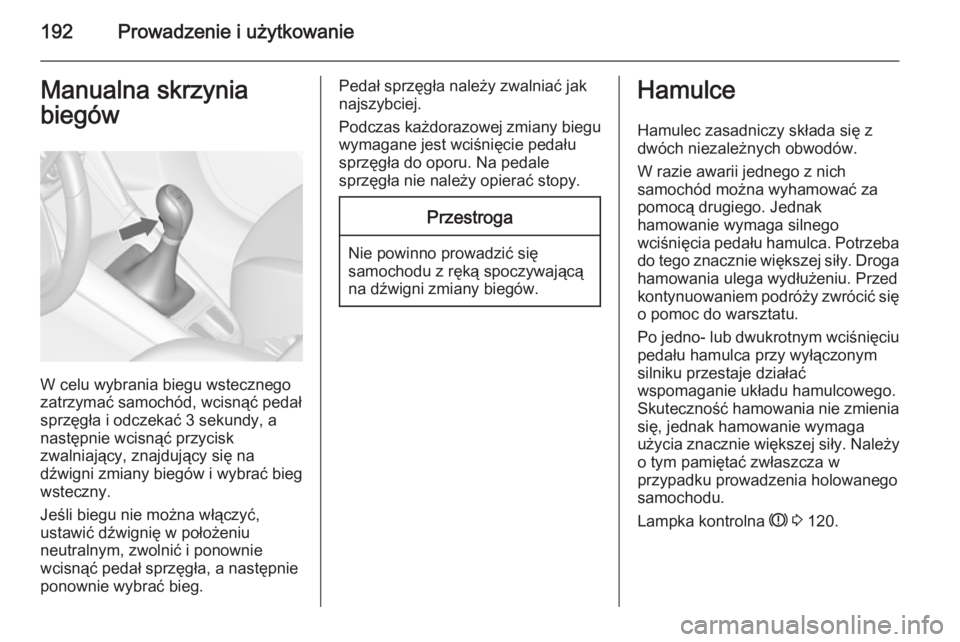

192Prowadzenie i użytkowanieManualna skrzyniabiegów
W celu wybrania biegu wstecznego
zatrzymać samochód, wcisnąć pedał
sprzęgła i odczekać 3 sekundy, a
następnie wcisnąć przycisk
zwalniający, znajdujący się na
dźwigni zmiany biegów i wybrać bieg
wsteczny.
Jeśli biegu nie można włączyć,
ustawić dźwignię w położeniu
neutralnym, zwolnić i ponownie
wcisnąć pedał sprzęgła, a następnie
ponownie wybrać bieg.
Pedał sprzęgła należy zwalniać jak
najszybciej.
Podczas każdorazowej zmiany biegu wymagane jest wciśnięcie pedału
sprzęgła do oporu. Na pedale
sprzęgła nie należy opierać stopy.Przestroga
Nie powinno prowadzić się
samochodu z ręką spoczywającą
na dźwigni zmiany biegów.
Hamulce
Hamulec zasadniczy składa się z
dwóch niezależnych obwodów.
W razie awarii jednego z nich
samochód można wyhamować za
pomocą drugiego. Jednak
hamowanie wymaga silnego
wciśnięcia pedału hamulca. Potrzeba do tego znacznie większej siły. Droga
hamowania ulega wydłużeniu. Przed
kontynuowaniem podróży zwrócić się
o pomoc do warsztatu.
Po jedno- lub dwukrotnym wciśnięciu pedału hamulca przy wyłączonym
silniku przestaje działać
wspomaganie układu hamulcowego.
Skuteczność hamowania nie zmienia
się, jednak hamowanie wymaga
użycia znacznie większej siły. Należy o tym pamiętać zwłaszcza w
przypadku prowadzenia holowanego
samochodu.
Lampka kontrolna R 3 120.

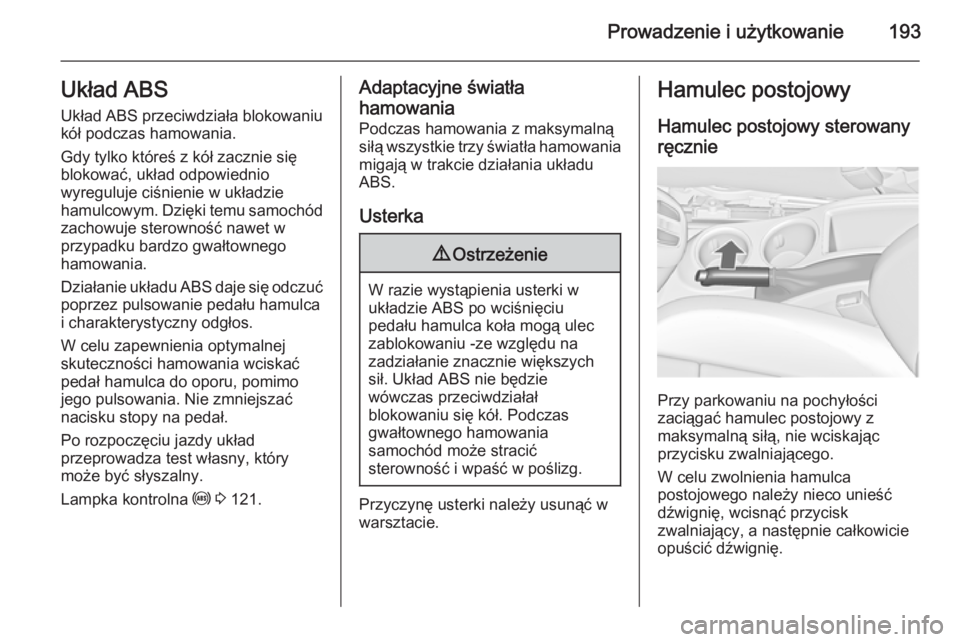

Prowadzenie i użytkowanie193Układ ABSUkład ABS przeciwdziała blokowaniu
kół podczas hamowania.
Gdy tylko któreś z kół zacznie się
blokować, układ odpowiednio
wyreguluje ciśnienie w układzie
hamulcowym. Dzięki temu samochód zachowuje sterowność nawet w
przypadku bardzo gwałtownego
hamowania.
Działanie układu ABS daje się odczuć
poprzez pulsowanie pedału hamulca
i charakterystyczny odgłos.
W celu zapewnienia optymalnej
skuteczności hamowania wciskać
pedał hamulca do oporu, pomimo
jego pulsowania. Nie zmniejszać
nacisku stopy na pedał.
Po rozpoczęciu jazdy układ
przeprowadza test własny, który
może być słyszalny.
Lampka kontrolna u 3 121.Adaptacyjne światła
hamowania Podczas hamowania z maksymalną
siłą wszystkie trzy światła hamowania migają w trakcie działania układu
ABS.
Usterka9 Ostrzeżenie
W razie wystąpienia usterki w
układzie ABS po wciśnięciu
pedału hamulca koła mogą ulec
zablokowaniu -ze względu na
zadziałanie znacznie większych sił. Układ ABS nie będzie
wówczas przeciwdziałał
blokowaniu się kół. Podczas
gwałtownego hamowania
samochód może stracić
sterowność i wpaść w poślizg.
Przyczynę usterki należy usunąć w
warsztacie.
Hamulec postojowy
Hamulec postojowy sterowanyręcznie
Przy parkowaniu na pochyłości
zaciągać hamulec postojowy z
maksymalną siłą, nie wciskając
przycisku zwalniającego.
W celu zwolnienia hamulca
postojowego należy nieco unieść
dźwignię, wcisnąć przycisk
zwalniający, a następnie całkowicie
opuścić dźwignię.

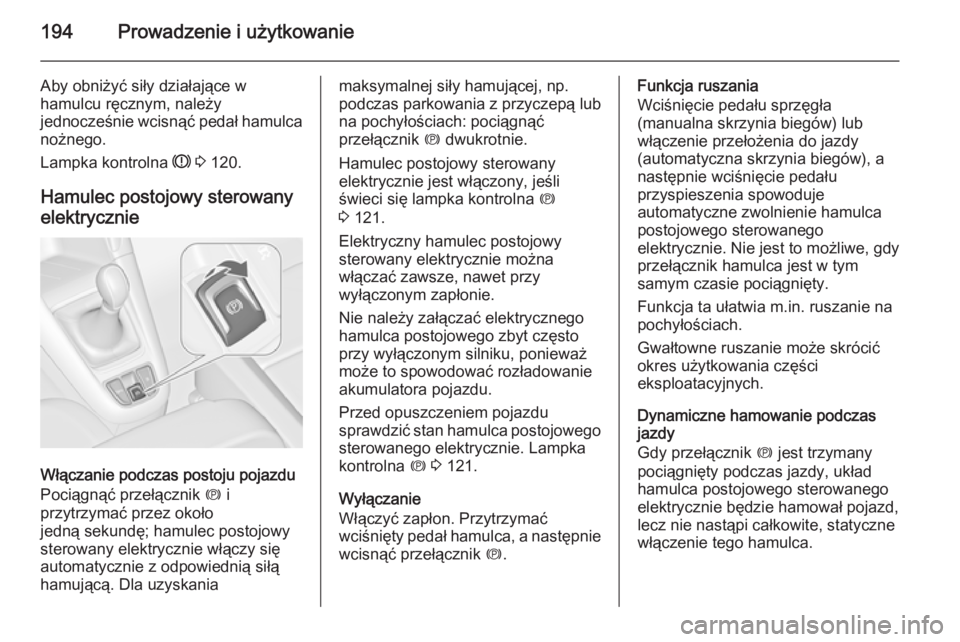

194Prowadzenie i użytkowanie
Aby obniżyć siły działające w
hamulcu ręcznym, należy
jednocześnie wcisnąć pedał hamulca
nożnego.
Lampka kontrolna R 3 120.
Hamulec postojowy sterowany
elektrycznie
Włączanie podczas postoju pojazdu
Pociągnąć przełącznik m i
przytrzymać przez około
jedną sekundę; hamulec postojowy
sterowany elektrycznie włączy się
automatycznie z odpowiednią siłą
hamującą. Dla uzyskania
maksymalnej siły hamującej, np.
podczas parkowania z przyczepą lub
na pochyłościach: pociągnąć
przełącznik m dwukrotnie.
Hamulec postojowy sterowany
elektrycznie jest włączony, jeśli
świeci się lampka kontrolna m
3 121.
Elektryczny hamulec postojowy
sterowany elektrycznie można
włączać zawsze, nawet przy
wyłączonym zapłonie.
Nie należy załączać elektrycznego
hamulca postojowego zbyt często
przy wyłączonym silniku, ponieważ
może to spowodować rozładowanie
akumulatora pojazdu.
Przed opuszczeniem pojazdu
sprawdzić stan hamulca postojowego sterowanego elektrycznie. Lampka
kontrolna m 3 121.
Wyłączanie
Włączyć zapłon. Przytrzymać
wciśnięty pedał hamulca, a następnie
wcisnąć przełącznik m.Funkcja ruszania
Wciśnięcie pedału sprzęgła
(manualna skrzynia biegów) lub
włączenie przełożenia do jazdy
(automatyczna skrzynia biegów), a następnie wciśnięcie pedału
przyspieszenia spowoduje
automatyczne zwolnienie hamulca
postojowego sterowanego
elektrycznie. Nie jest to możliwe, gdy przełącznik hamulca jest w tym
samym czasie pociągnięty.
Funkcja ta ułatwia m.in. ruszanie na
pochyłościach.
Gwałtowne ruszanie może skrócić
okres użytkowania części
eksploatacyjnych.
Dynamiczne hamowanie podczas jazdy
Gdy przełącznik m jest trzymany
pociągnięty podczas jazdy, układ
hamulca postojowego sterowanego
elektrycznie będzie hamował pojazd,
lecz nie nastąpi całkowite, statyczne
włączenie tego hamulca.

Prowadzenie i użytkowanie195
Funkcja hamowania dynamicznego
jest wyłączana od razu po zwolnieniu przełącznika m.
Usterka
Włączenie trybu awaryjnego hamulca
sterowanego elektrycznie jest
sygnalizowane zapaleniem się
kontrolki j, a także pojawieniem się
kodu ostrzeżenia lub stosownego
komunikatu na wyświetlaczu
informacyjnym kierowcy (DIC).
Komunikaty pokazywane na
wyświetlaczu 3 134.
Włączanie hamulca postojowego
sterowanego elektrycznie: pociągnąć i przytrzymać przełącznik m przez
ponad 5 sekund. Świecenie kontrolki
m sygnalizuje, że hamulec postojowy
sterowany elektrycznie jest włączony.
Zwalnianie hamulca postojowego
sterowanego elektrycznie: nacisnąć i
przytrzymać przełącznik m przez
ponad 2 sekundy. Zgaśnięcie
kontrolki m sygnalizuje, że hamulec
postojowy sterowany elektrycznie
jest wyłączony.Lampka kontrolna m miga: hamulec
postojowy sterowany elektrycznie nie
jest w pełni włączony lub zwolniony.
Gdy miganie kontrolki nie ustępuje,
zwolnić i ponownie spróbować
włączyć hamulec postojowy
sterowany elektrycznie.
System Brake Assist
System ten uaktywnia się w
przypadku gwałtownego wciśnięcia
pedału hamulca do oporu, powodując
doprowadzenie do hamulców
poszczególnych kół maksymalnego
ciśnienia (koła są wyhamowywane z
maksymalną siłą).
Przez cały czas trwania hamowania
należy utrzymywać stały nacisk na
pedał hamulca. Po zwolnieniu pedału przywracane jest normalne ciśnienie
w układzie hamulcowym.
System Hill Start Assist System pomaga zapobiegać
niezamierzonemu toczeniu
samochodu podczas ruszania na
pochyłościach.Po zatrzymaniu pojazdu na
wzniesieniu i zdjęciu stopy z pedału
hamulca system utrzymuje włączone
hamulce przez dwie sekundy.
Hamulce zostaną zwolnione
automatycznie, gdy samochód
zacznie przyspieszać.
Gdy włączona jest funkcja Autostop,
system Hill Start Assist jest
nieaktywny.

196Prowadzenie i użytkowanieUkłady kontroli jazdyUkład kontroli trakcji
Układ kontroli trakcji (TC) wchodzi w
skład układu stabilizacji toru jazdy.
Układ kontroli trakcji (TC) w razie
potrzeby poprawia stabilność
samochodu, niezależnie od typu
nawierzchni i przyczepności opon,
poprzez zapobieganie poślizgowi kół.
Gdy tylko koła napędowe zaczynają
tracić przyczepność, układ redukuje
moc silnika i odpowiednio
przyhamowuje koło, które ślizga się
najbardziej. Dzięki temu samochód
uzyskuje lepszą stabilność na śliskiej nawierzchni.
Układ kontroli trakcji jest gotowy do
pracy zaraz po zgaśnięciu lampki
kontrolnej b.
Kontrolka b miga, gdy układ kontroli
trakcji się uaktywnia.9 Ostrzeżenie
Świadomość dysponowania
zaawansowanymi układami
poprawiającymi bezpieczeństwo
nie powinna skłaniać do brawury
za kierownicą.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Lampka kontrolna b 3 123.
Wyłączanie
Układ kontroli trakcji można
wyłączyć, gdy poślizg kół
napędowych jest wymagany: krótko
nacisnąć przycisk b.
Lampka kontrolna k świeci.
Układ włącza się poprzez ponowne
naciśnięcie przycisku b.
Po wyłączeniu i ponownym włączeniu zapłonu układ kontroli trakcji jestuaktywniany automatycznie.
Układ stabilizacji toru jazdy Elektroniczny układ stabilizacji toru
jazdy (ESC) w razie potrzeby
poprawia stabilność samochodu,
niezależnie od typu nawierzchni i
przyczepności opon. Zapobiega
również poślizgowi kół napędzanych.
Gdy tylko koła stracą przyczepność lub samochód zacznie wpadać w
poślizg (wystąpi podsterowność/ nadsterowność), układ natychmiast
zredukuje moc silnika (zmieni się
odgłos pracy silnika) i odpowiednio
przyhamuje poszczególne koła.

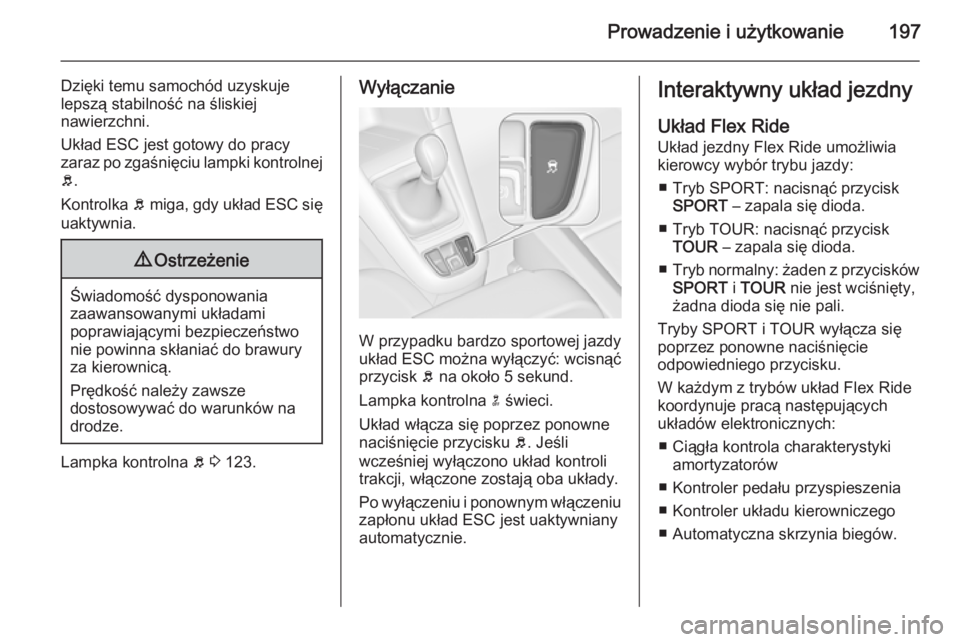

Prowadzenie i użytkowanie197
Dzięki temu samochód uzyskuje
lepszą stabilność na śliskiej
nawierzchni.
Układ ESC jest gotowy do pracy
zaraz po zgaśnięciu lampki kontrolnej b .
Kontrolka b miga, gdy układ ESC się
uaktywnia.9 Ostrzeżenie
Świadomość dysponowania
zaawansowanymi układami
poprawiającymi bezpieczeństwo
nie powinna skłaniać do brawury
za kierownicą.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Lampka kontrolna b 3 123.
Wyłączanie
W przypadku bardzo sportowej jazdy
układ ESC można wyłączyć: wcisnąć przycisk b na około 5 sekund.
Lampka kontrolna n świeci.
Układ włącza się poprzez ponowne
naciśnięcie przycisku b. Jeśli
wcześniej wyłączono układ kontroli trakcji, włączone zostają oba układy.
Po wyłączeniu i ponownym włączeniu
zapłonu układ ESC jest uaktywniany
automatycznie.
Interaktywny układ jezdny
Układ Flex Ride
Układ jezdny Flex Ride umożliwia
kierowcy wybór trybu jazdy:

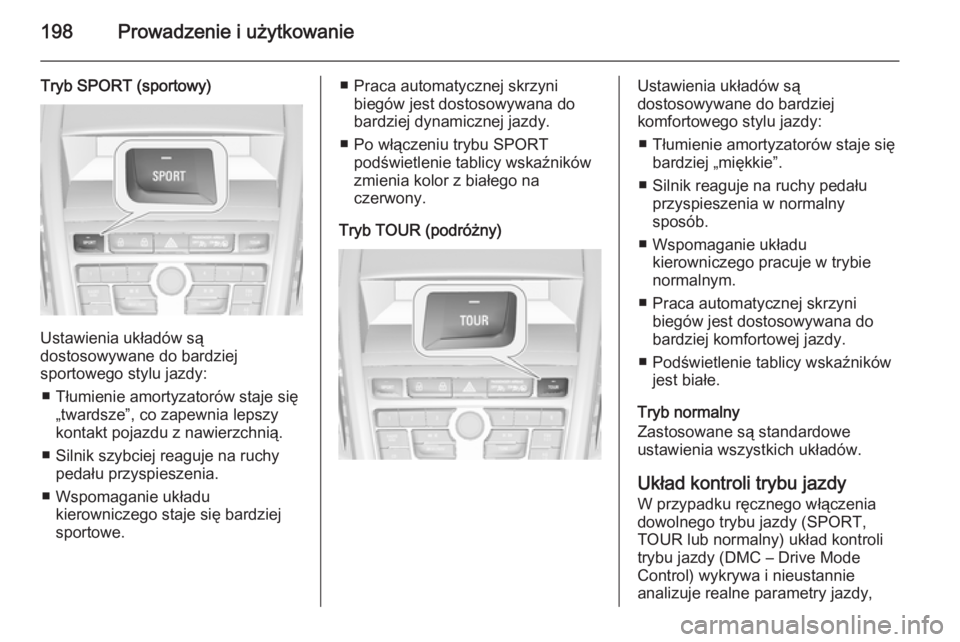

■ Tryb SPORT: nacisnąć przycisk SPORT – zapala się dioda.
■ Tryb TOUR: nacisnąć przycisk TOUR – zapala się dioda.
■ Tryb normalny: żaden z przycisków
SPORT i TOUR nie jest wciśnięty,
żadna dioda się nie pali.
Tryby SPORT i TOUR wyłącza się
poprzez ponowne naciśnięcie
odpowiedniego przycisku.
W każdym z trybów układ Flex Ride
koordynuje pracą następujących
układów elektronicznych:
■ Ciągła kontrola charakterystyki amortyzatorów
■ Kontroler pedału przyspieszenia
■ Kontroler układu kierowniczego
■ Automatyczna skrzynia biegów.

198Prowadzenie i użytkowanie
Tryb SPORT (sportowy)
Ustawienia układów są
dostosowywane do bardziej
sportowego stylu jazdy:
■ Tłumienie amortyzatorów staje się „twardsze”, co zapewnia lepszy
kontakt pojazdu z nawierzchnią.
■ Silnik szybciej reaguje na ruchy pedału przyspieszenia.
■ Wspomaganie układu kierowniczego staje się bardziejsportowe.
■ Praca automatycznej skrzyni biegów jest dostosowywana do
bardziej dynamicznej jazdy.
■ Po włączeniu trybu SPORT podświetlenie tablicy wskaźników
zmienia kolor z białego na
czerwony.
Tryb TOUR (podróżny)Ustawienia układów są
dostosowywane do bardziej
komfortowego stylu jazdy:
■ Tłumienie amortyzatorów staje się bardziej „miękkie”.
■ Silnik reaguje na ruchy pedału przyspieszenia w normalny
sposób.
■ Wspomaganie układu kierowniczego pracuje w trybie
normalnym.
■ Praca automatycznej skrzyni biegów jest dostosowywana do
bardziej komfortowej jazdy.
■ Podświetlenie tablicy wskaźników jest białe.
Tryb normalny
Zastosowane są standardowe
ustawienia wszystkich układów.
Układ kontroli trybu jazdy
W przypadku ręcznego włączenia
dowolnego trybu jazdy (SPORT,
TOUR lub normalny) układ kontroli
trybu jazdy (DMC – Drive Mode
Control) wykrywa i nieustannie
analizuje realne parametry jazdy,
