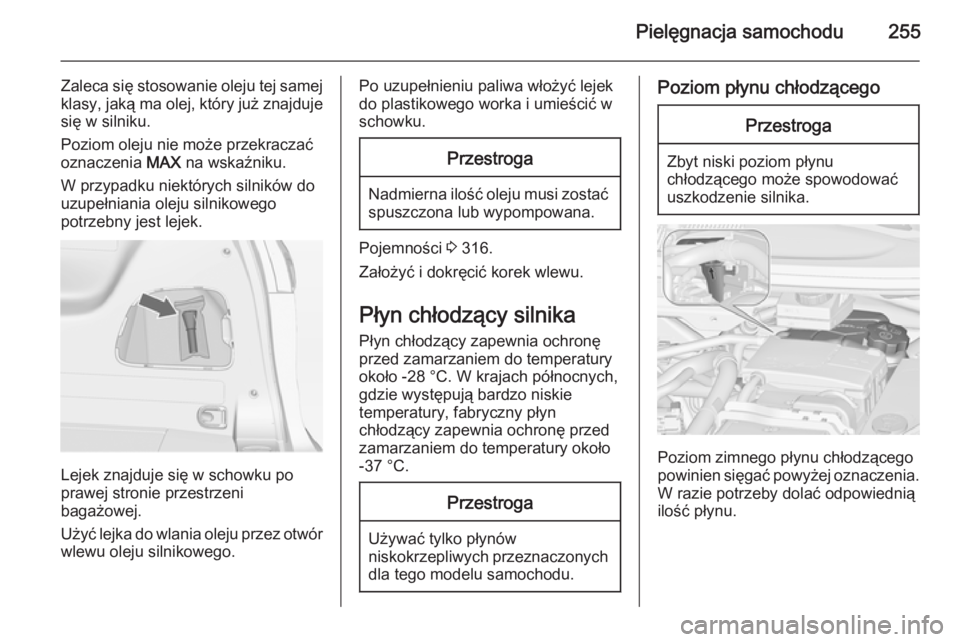

Pielęgnacja samochodu255
Zaleca się stosowanie oleju tej samej
klasy, jaką ma olej, który już znajduje się w silniku.
Poziom oleju nie może przekraczać
oznaczenia MAX na wskaźniku.
W przypadku niektórych silników do uzupełniania oleju silnikowego
potrzebny jest lejek.
Lejek znajduje się w schowku po
prawej stronie przestrzeni
bagażowej.
Użyć lejka do wlania oleju przez otwór wlewu oleju silnikowego.
Po uzupełnieniu paliwa włożyć lejek
do plastikowego worka i umieścić w
schowku.Przestroga
Nadmierna ilość oleju musi zostać
spuszczona lub wypompowana.
Pojemności 3 316.
Założyć i dokręcić korek wlewu.
Płyn chłodzący silnika
Płyn chłodzący zapewnia ochronę
przed zamarzaniem do temperatury
około -28 °C. W krajach północnych,
gdzie występują bardzo niskie
temperatury, fabryczny płyn
chłodzący zapewnia ochronę przed
zamarzaniem do temperatury około
-37 °C.
Przestroga
Używać tylko płynów
niskokrzepliwych przeznaczonych dla tego modelu samochodu.
Poziom płynu chłodzącegoPrzestroga
Zbyt niski poziom płynu
chłodzącego może spowodować
uszkodzenie silnika.
Poziom zimnego płynu chłodzącego
powinien sięgać powyżej oznaczenia.
W razie potrzeby dolać odpowiednią
ilość płynu.

256Pielęgnacja samochodu9Ostrzeżenie
Przed odkręceniem korka wlewu
należy poczekać, aż silnik
ostygnie. Ostrożnie odkręcić
korek, tak aby stopniowo uwolnić
nagromadzone ciśnienie.
Do uzupełniania używać mieszanki w proporcji 1:1 koncentratu płynu
chłodzącego i czystej wody z kranu.
Jeśli płyn chłodzący nie jest
dostępny, należy użyć czystej wody z
kranu. Dobrze zamocować korek
wlewu.
Silnik B16DTH: po uruchomieniu
silnika, należy ustawić ogrzewanie na maksymalną temperaturę i prędkośćwentylatora, na co najmniej pierwszy
poziom na ok. 5 minut. W ten sposób
powietrze uchodzi w układzie
chłodzenia.
Skład płynu chłodzącego oraz
przyczynę jego utraty należy
sprawdzić / naprawić w warsztacie.
Płyn do spryskiwaczy
Pojemnik spryskiwaczy wypełnić
roztworem czystej wody i środka do
czyszczenia szyb o właściwych
proporcjach (środek powinien
zawierać czynnik zapobiegający
zamarzaniu). Właściwe proporcje
mieszanki podano na opakowaniu
płynu do spryskiwaczy.
Przestroga
W przypadku niskich temperatur
lub nagłego spadku temperatury
ochronę zapewnia wyłącznie płyn
o wystarczającym stężeniu
czynnika zapobiegającego
zamarzaniu.
Hamulce
Gdy grubość okładzin hamulcowychosiąga poziom minimalny, podczas
hamowania słychać pisk.
Możliwe jest kontynuowanie jazdy,
jednak należy w jak najszybciej
wymienić okładziny hamulcowe w
warsztacie.
Po zamontowaniu nowych okładzin
hamulcowych, podczas kilku
pierwszych podróży nie należy
gwałtownie hamować, o ile nie jest to
konieczne.

Pielęgnacja samochodu257Płyn hamulcowy9Ostrzeżenie
Płyn hamulcowy jest trujący i
powoduje korozję. Unikać jego
styczności z oczami, skórą,
tkaninami i powierzchniami
lakierowanymi.
Poziom płynu hamulcowego musi zawierać się między oznaczeniami
MIN i MAX .
Przy dolewaniu płynu hamulcowego
należy zadbać o zachowanie jego
czystości, ponieważ jakiekolwiek
zanieczyszczenie płynu może
spowodować awarię układu
hamulcowego. Przyczynę ubytku
płynu hamulcowego usunąć w
warsztacie.
Należy używać wyłącznie
wysokosprawnych płynów
hamulcowych przeznaczonych dla
tego modelu samochodu. Płyn
hamulcowy i sprzęgłowy 3 301.
Akumulator pojazdu
Pojazdy bez systemu stop-start są wyposażone w akumulator kwasowo- ołowiowy. Pojazdy z systemem stop-
start są wyposażone w akumulator
AGM, który nie jest akumulatorem
kwasowo-ołowiowym.
Zamontowany w samochodzie
akumulator jest bezobsługowy, pod
warunkiem że sposób użytkowania
umożliwia odpowiednie ładowanie
akumulatora. Jazda na krótkich
dystansach i częste uruchamianie
silnika może rozładować akumulator.
Unikać niepotrzebnego używania odbiorników energii elektrycznej.
Zużytych baterii i akumulatora nienależy wyrzucać wraz z innymi
odpadami domowymi. Wymagane
jest dostarczenie tych odpadów do
odpowiedniego punktu zbiórki.
Jeśli samochód nie będzie używany
przez ponad cztery tygodnie, może dojść do rozładowania jego
akumulatora. Odłączyć zacisk
ujemny akumulatora od instalacji
elektrycznej samochodu.
Przed przystąpieniem do odłączania
lub podłączania przewodów
akumulatora należy bezwzględnie
wyłączyć zapłon.
Zabezpieczenie akumulatora przed
rozładowaniem 3 165.

258Pielęgnacja samochodu
Wymiana akumulatora pojazduUwaga
Wszelkie odstępstwa od instrukcji
podanych w tym punkcie mogą
doprowadzić do tymczasowego
wyłączenia systemu stop-start.
Podczas wymiany akumulatora
pojazdu należy upewnić się, że w
pobliżu bieguna dodatniego nowego
akumulatora nie ma żadnych
otwartych otworów wentylacyjnych.
Jeśli w tym miejscu znajduje się otwór wentylacyjny, wymagane jest jego
zablokowanie zaślepką, podczas gdy
otwór w pobliżu bieguna ujemnego
musi pozostać otwarty.
Używać wyłącznie akumulatorów,
które umożliwiają zamontowanie nad
nimi skrzynki bezpieczników.
W samochodach z systemem stop-
start akumulator typu AGM
(Absorptive Glass Mat, tzn. z
elektrolitem uwięzionym w
separatorze z maty szklanej) trzeba
zastępować akumulatorem AGM.
Akumulator typu AGM można
zidentyfikować po umieszczonej na
nim etykiecie. Zaleca się stosowanie
oryginalnych akumulatorów firmy Opel.
Uwaga
Użycie akumulatora typu AGM
innego niż oryginalny akumulator
pojazdu firmy Opel może
spowodować pogorszenie działania
systemu stop-start.
Zaleca się, by wymianę akumulatora
pojazdu zlecić warsztatowi.
System stop-start 3 179.
Ładowanie akumulatora
pojazdu9 Ostrzeżenie
W pojazdach z systemem stop-
start należy dopilnować, by
podczas ładowania za pomocą ładowarki do akumulatorów
napięcie ładowania nie
przekroczyło 14,6 V. W
przeciwnym razie może dojść do
uszkodzenia akumulatora
pojazdu.
Uruchamianie silnika przy użyciu
przewodów rozruchowych 3 292.

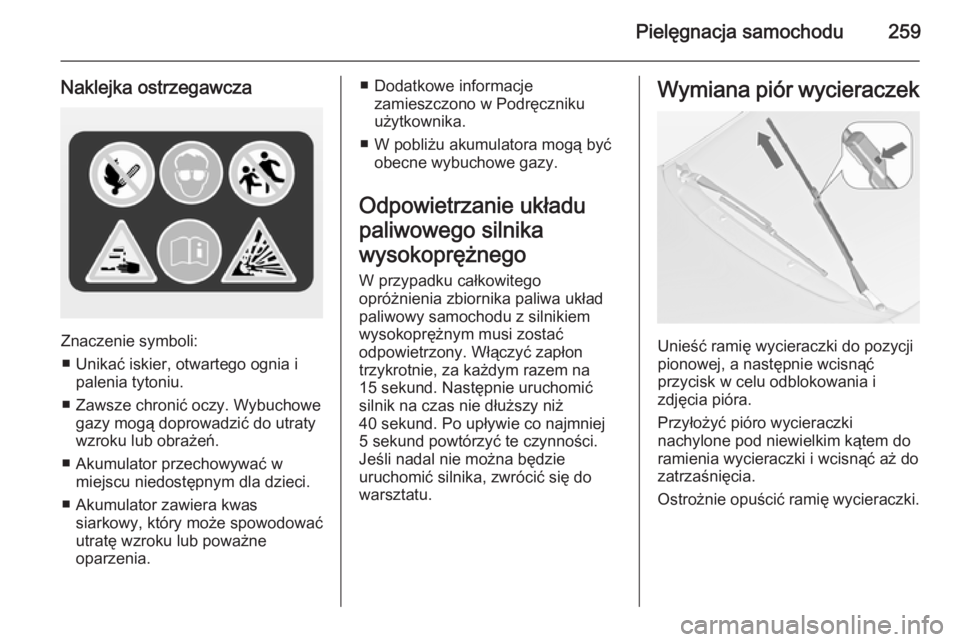

Pielęgnacja samochodu259
Naklejka ostrzegawcza
Znaczenie symboli:■ Unikać iskier, otwartego ognia i palenia tytoniu.
■ Zawsze chronić oczy. Wybuchowe gazy mogą doprowadzić do utraty
wzroku lub obrażeń.
■ Akumulator przechowywać w miejscu niedostępnym dla dzieci.
■ Akumulator zawiera kwas siarkowy, który może spowodować
utratę wzroku lub poważne
oparzenia.
■ Dodatkowe informacje zamieszczono w Podręczniku
użytkownika.
■ W pobliżu akumulatora mogą być obecne wybuchowe gazy.
Odpowietrzanie układu
paliwowego silnika
wysokoprężnego
W przypadku całkowitego
opróżnienia zbiornika paliwa układ
paliwowy samochodu z silnikiem
wysokoprężnym musi zostać
odpowietrzony. Włączyć zapłon
trzykrotnie, za każdym razem na
15 sekund. Następnie uruchomić
silnik na czas nie dłuższy niż
40 sekund. Po upływie co najmniej
5 sekund powtórzyć te czynności.
Jeśli nadal nie można będzie
uruchomić silnika, zwrócić się do
warsztatu.Wymiana piór wycieraczek
Unieść ramię wycieraczki do pozycji
pionowej, a następnie wcisnąć
przycisk w celu odblokowania i
zdjęcia pióra.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.

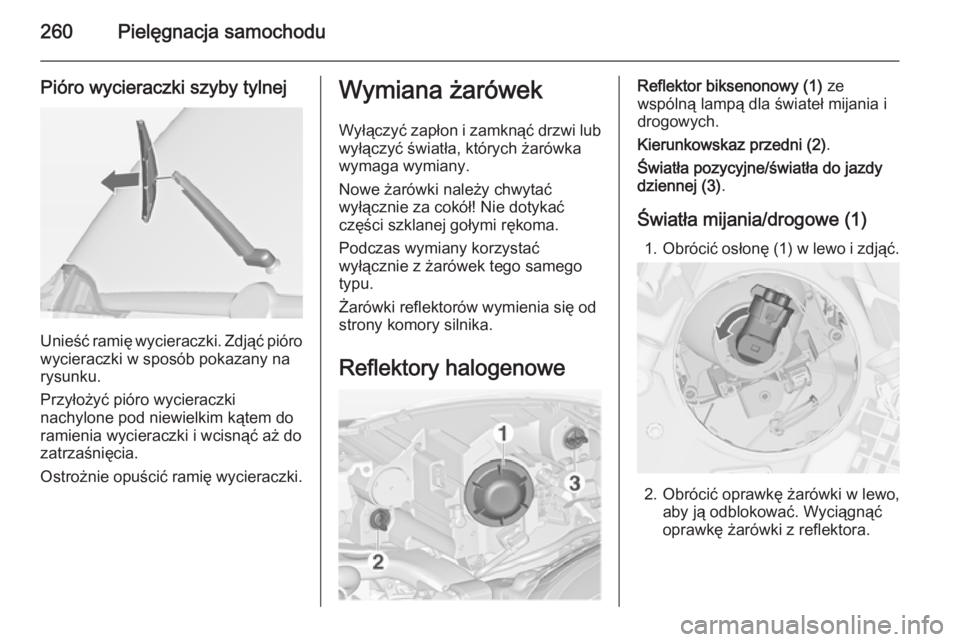

260Pielęgnacja samochodu
Pióro wycieraczki szyby tylnej
Unieść ramię wycieraczki. Zdjąć pióro
wycieraczki w sposób pokazany na
rysunku.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Wymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub
wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół! Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Reflektory halogenoweReflektor biksenonowy (1) ze
wspólną lampą dla świateł mijania i
drogowych.
Kierunkowskaz przedni (2) .
Światła pozycyjne/światła do jazdy
dziennej (3) .
Światła mijania/drogowe (1) 1. Obrócić osłonę (1) w lewo i zdjąć.
2. Obrócić oprawkę żarówki w lewo,
aby ją odblokować. Wyciągnąć
oprawkę żarówki z reflektora.

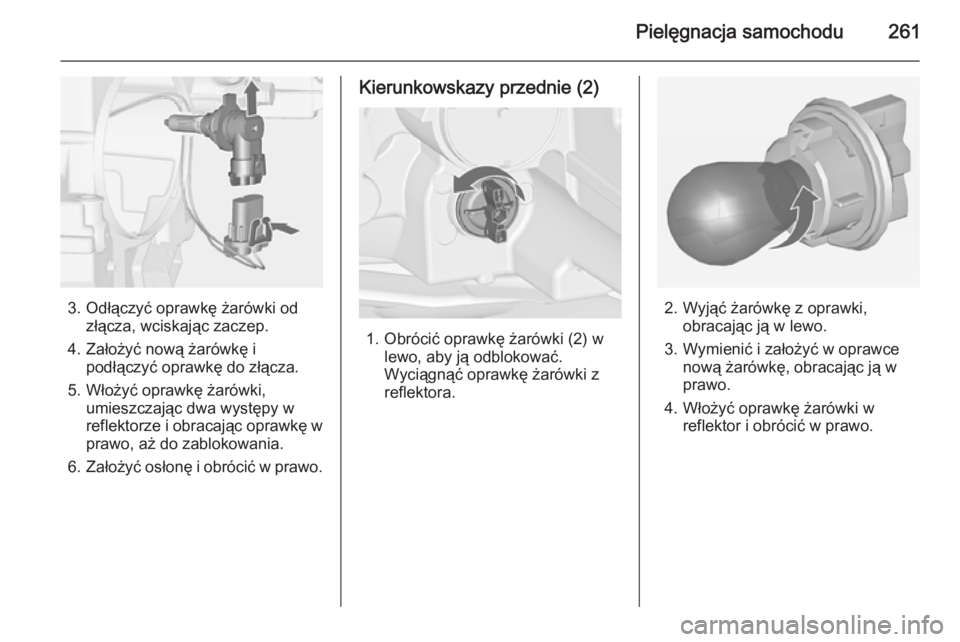

Pielęgnacja samochodu261
3. Odłączyć oprawkę żarówki odzłącza, wciskając zaczep.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
6. Założyć osłonę i obrócić w prawo.
Kierunkowskazy przednie (2)
1. Obrócić oprawkę żarówki (2) w
lewo, aby ją odblokować.
Wyciągnąć oprawkę żarówki z
reflektora.
2. Wyjąć żarówkę z oprawki, obracając ją w lewo.
3. Wymienić i założyć w oprawce nową żarówkę, obracając ją w
prawo.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.

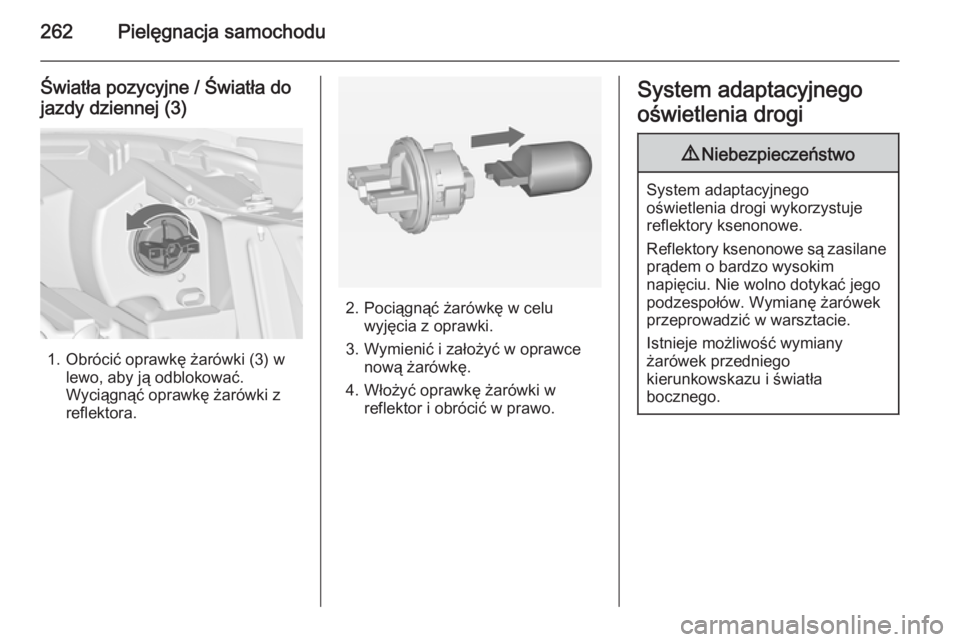

262Pielęgnacja samochodu
Światła pozycyjne / Światła do
jazdy dziennej (3)
1. Obrócić oprawkę żarówki (3) w lewo, aby ją odblokować.
Wyciągnąć oprawkę żarówki z
reflektora.
2. Pociągnąć żarówkę w celu wyjęcia z oprawki.
3. Wymienić i założyć w oprawce nową żarówkę.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
System adaptacyjnego
oświetlenia drogi9 Niebezpieczeństwo
System adaptacyjnego
oświetlenia drogi wykorzystuje
reflektory ksenonowe.
Reflektory ksenonowe są zasilane
prądem o bardzo wysokim
napięciu. Nie wolno dotykać jego
podzespołów. Wymianę żarówek
przeprowadzić w warsztacie.
Istnieje możliwość wymiany
żarówek przedniego
kierunkowskazu i światła
bocznego.
