2014 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

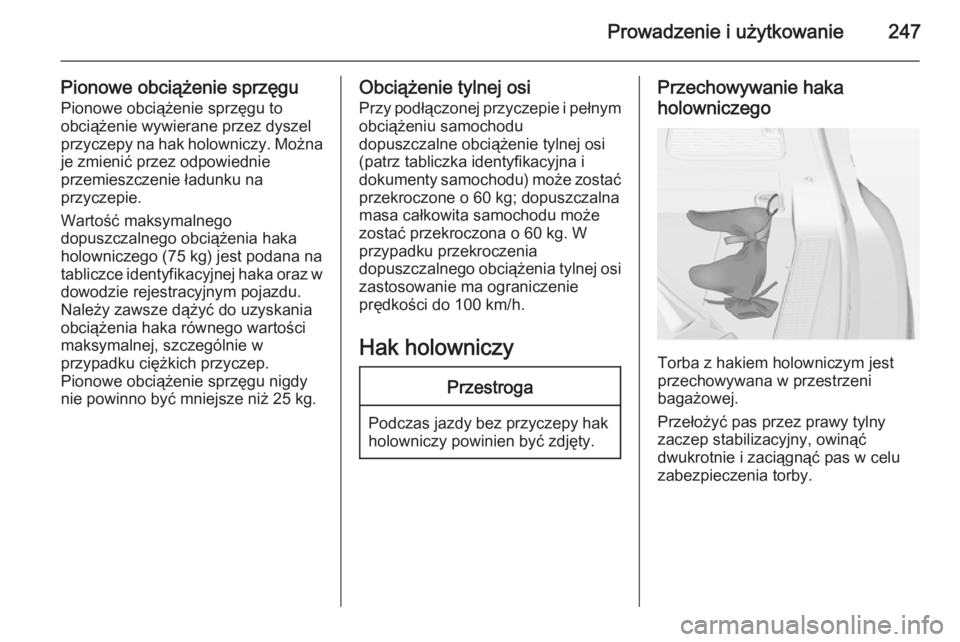

Prowadzenie i użytkowanie247
Pionowe obciążenie sprzęguPionowe obciążenie sprzęgu to
obciążenie wywierane przez dyszel
przyczepy na hak holowniczy. Można je zmienić przez odpowiednie
przemieszczenie ładunku na
przyczepie.
Wartość maksymalnego
dopuszczalnego obciążenia haka holowniczego (75 kg) jest podana na
tabliczce identyfikacyjnej haka oraz w
dowodzie rejestracyjnym pojazdu.
Należy zawsze dążyć do uzyskania
obciążenia haka równego wartości
maksymalnej, szczególnie w
przypadku ciężkich przyczep.
Pionowe obciążenie sprzęgu nigdy
nie powinno być mniejsze niż 25 kg.Obciążenie tylnej osi
Przy podłączonej przyczepie i pełnym
obciążeniu samochodu
dopuszczalne obciążenie tylnej osi
(patrz tabliczka identyfikacyjna i
dokumenty samochodu) może zostać przekroczone o 60 kg; dopuszczalna
masa całkowita samochodu może
zostać przekroczona o 60 kg. W
przypadku przekroczenia
dopuszczalnego obciążenia tylnej osi
zastosowanie ma ograniczenie
prędkości do 100 km/h.
Hak holowniczyPrzestroga
Podczas jazdy bez przyczepy hak holowniczy powinien być zdjęty.
Przechowywanie haka
holowniczego
Torba z hakiem holowniczym jest
przechowywana w przestrzeni
bagażowej.
Przełożyć pas przez prawy tylny
zaczep stabilizacyjny, owinąć
dwukrotnie i zaciągnąć pas w celu
zabezpieczenia torby.

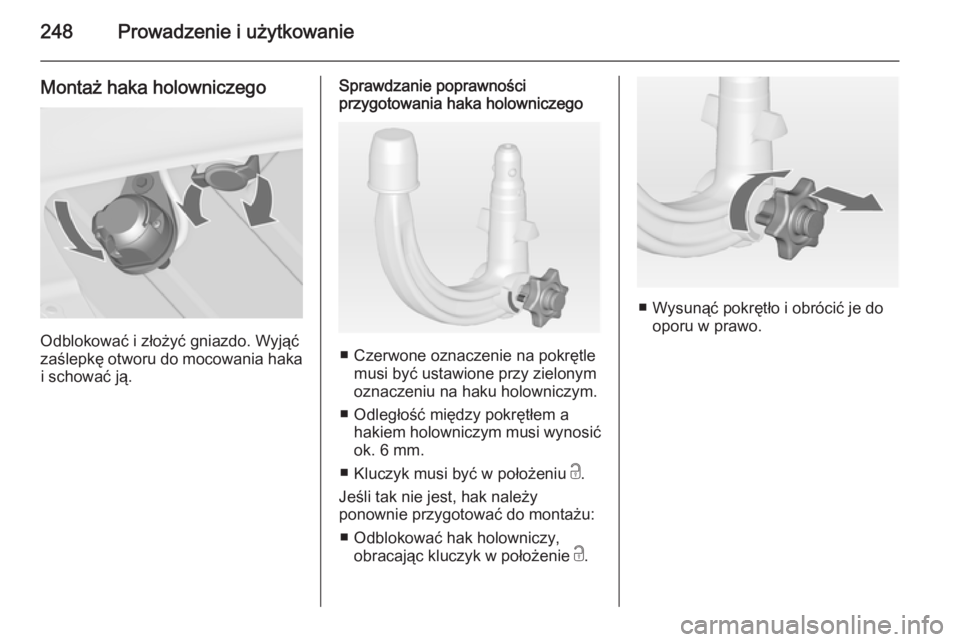

248Prowadzenie i użytkowanie
Montaż haka holowniczego
Odblokować i złożyć gniazdo. Wyjąć
zaślepkę otworu do mocowania haka i schować ją.
Sprawdzanie poprawności
przygotowania haka holowniczego
■ Czerwone oznaczenie na pokrętle
musi być ustawione przy zielonym
oznaczeniu na haku holowniczym.
■ Odległość między pokrętłem a hakiem holowniczym musi wynosić
ok. 6 mm.
■ Kluczyk musi być w położeniu c.
Jeśli tak nie jest, hak należy
ponownie przygotować do montażu:
■ Odblokować hak holowniczy, obracając kluczyk w położenie c.
■ Wysunąć pokrętło i obrócić je do
oporu w prawo.

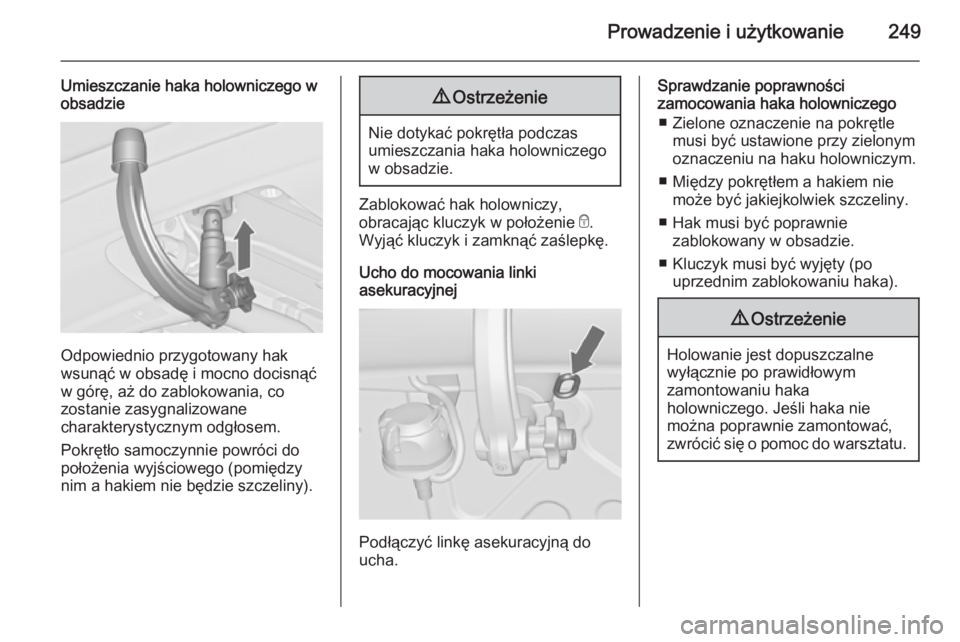

Prowadzenie i użytkowanie249
Umieszczanie haka holowniczego w
obsadzie
Odpowiednio przygotowany hak
wsunąć w obsadę i mocno docisnąć
w górę, aż do zablokowania, co
zostanie zasygnalizowane
charakterystycznym odgłosem.
Pokrętło samoczynnie powróci do położenia wyjściowego (pomiędzy
nim a hakiem nie będzie szczeliny).
9 Ostrzeżenie
Nie dotykać pokrętła podczas
umieszczania haka holowniczego
w obsadzie.
Zablokować hak holowniczy,
obracając kluczyk w położenie e.
Wyjąć kluczyk i zamknąć zaślepkę.
Ucho do mocowania linki
asekuracyjnej
Podłączyć linkę asekuracyjną do
ucha.
Sprawdzanie poprawności
zamocowania haka holowniczego
■ Zielone oznaczenie na pokrętle musi być ustawione przy zielonym
oznaczeniu na haku holowniczym.
■ Między pokrętłem a hakiem nie może być jakiejkolwiek szczeliny.
■ Hak musi być poprawnie zablokowany w obsadzie.
■ Kluczyk musi być wyjęty (po uprzednim zablokowaniu haka).9 Ostrzeżenie
Holowanie jest dopuszczalne
wyłącznie po prawidłowym
zamontowaniu haka
holowniczego. Jeśli haka nie
można poprawnie zamontować, zwrócić się o pomoc do warsztatu.

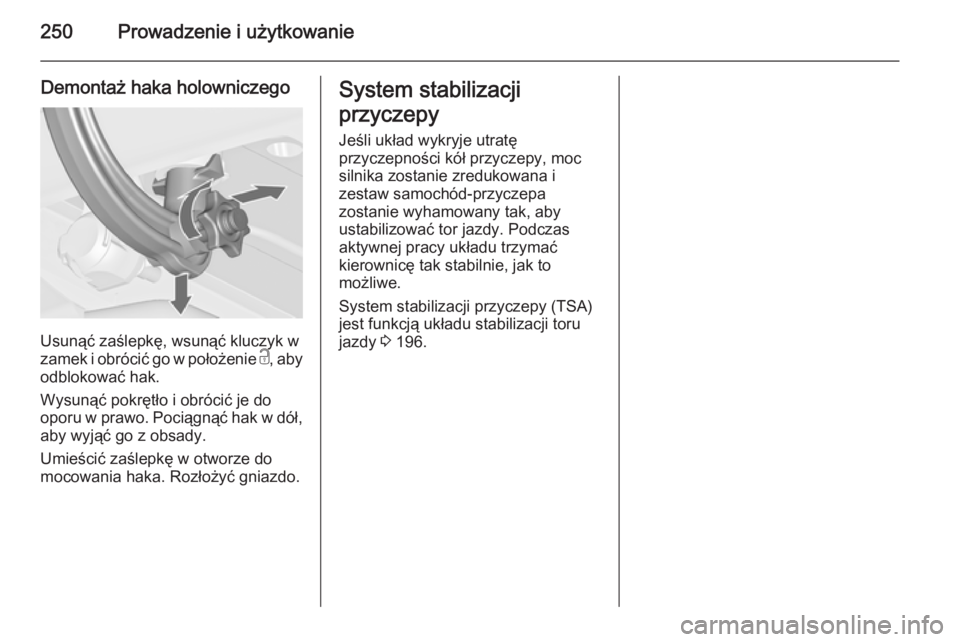

250Prowadzenie i użytkowanie
Demontaż haka holowniczego
Usunąć zaślepkę, wsunąć kluczyk w
zamek i obrócić go w położenie c, aby
odblokować hak.
Wysunąć pokrętło i obrócić je do
oporu w prawo. Pociągnąć hak w dół,
aby wyjąć go z obsady.
Umieścić zaślepkę w otworze do
mocowania haka. Rozłożyć gniazdo.
System stabilizacji
przyczepy Jeśli układ wykryje utratę
przyczepności kół przyczepy, moc
silnika zostanie zredukowana i
zestaw samochód-przyczepa
zostanie wyhamowany tak, aby
ustabilizować tor jazdy. Podczas aktywnej pracy układu trzymać
kierownicę tak stabilnie, jak to
możliwe.
System stabilizacji przyczepy (TSA)
jest funkcją układu stabilizacji toru
jazdy 3 196.

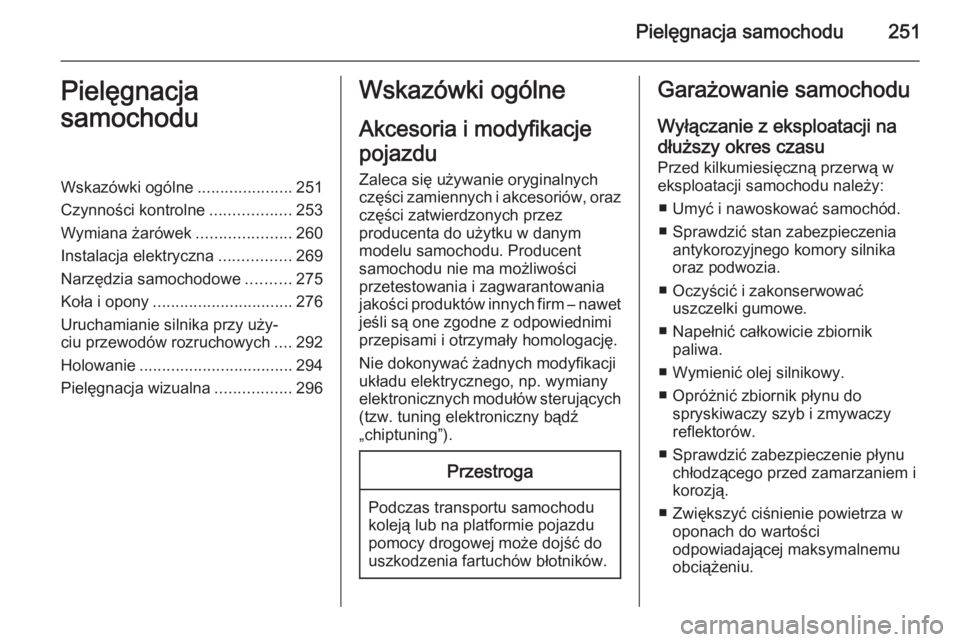

Pielęgnacja samochodu251Pielęgnacja
samochoduWskazówki ogólne .....................251
Czynności kontrolne ..................253
Wymiana żarówek .....................260
Instalacja elektryczna ................269
Narzędzia samochodowe ..........275
Koła i opony ............................... 276
Uruchamianie silnika przy uży‐ ciu przewodów rozruchowych ....292
Holowanie .................................. 294
Pielęgnacja wizualna .................296Wskazówki ogólne
Akcesoria i modyfikacje
pojazdu Zaleca się używanie oryginalnych
części zamiennych i akcesoriów, oraz części zatwierdzonych przez
producenta do użytku w danym
modelu samochodu. Producent
samochodu nie ma możliwości
przetestowania i zagwarantowania
jakości produktów innych firm – nawet
jeśli są one zgodne z odpowiednimi
przepisami i otrzymały homologację.
Nie dokonywać żadnych modyfikacji
układu elektrycznego, np. wymiany
elektronicznych modułów sterujących (tzw. tuning elektroniczny bądź
„chiptuning”).Przestroga
Podczas transportu samochodu
koleją lub na platformie pojazdu
pomocy drogowej może dojść do
uszkodzenia fartuchów błotników.
Garażowanie samochodu
Wyłączanie z eksploatacji na
dłuższy okres czasu Przed kilkumiesięczną przerwą w
eksploatacji samochodu należy:
■ Umyć i nawoskować samochód.
■ Sprawdzić stan zabezpieczenia antykorozyjnego komory silnika
oraz podwozia.
■ Oczyścić i zakonserwować uszczelki gumowe.
■ Napełnić całkowicie zbiornik paliwa.
■ Wymienić olej silnikowy.
■ Opróżnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
■ Sprawdzić zabezpieczenie płynu chłodzącego przed zamarzaniem i
korozją.
■ Zwiększyć ciśnienie powietrza w oponach do wartości
odpowiadającej maksymalnemu
obciążeniu.

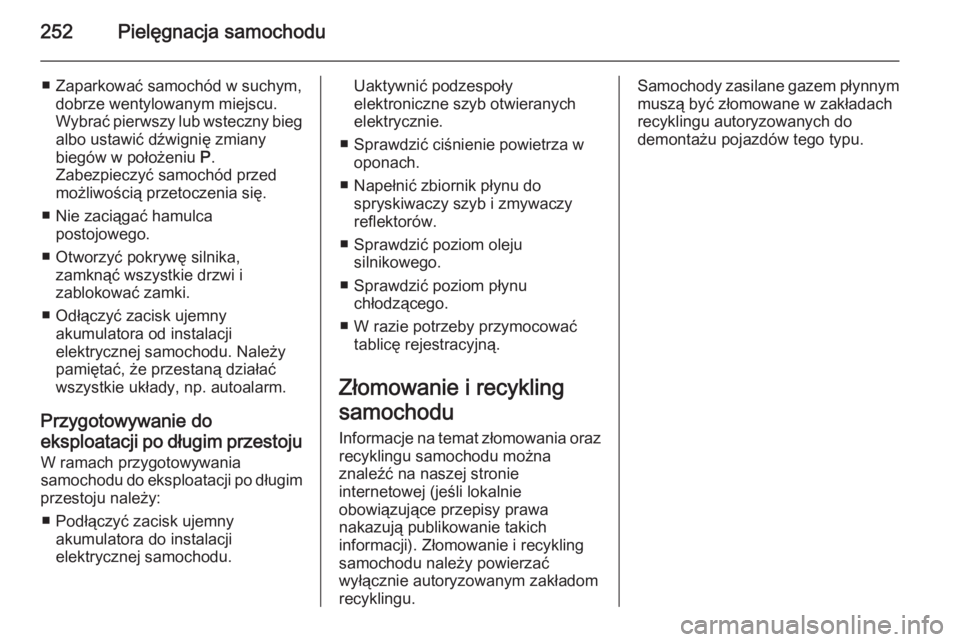

252Pielęgnacja samochodu
■ Zaparkować samochód w suchym,dobrze wentylowanym miejscu.
Wybrać pierwszy lub wsteczny bieg
albo ustawić dźwignię zmiany
biegów w położeniu P.
Zabezpieczyć samochód przed
możliwością przetoczenia się.
■ Nie zaciągać hamulca postojowego.
■ Otworzyć pokrywę silnika, zamknąć wszystkie drzwi i
zablokować zamki.
■ Odłączyć zacisk ujemny akumulatora od instalacji
elektrycznej samochodu. Należy pamiętać, że przestaną działać
wszystkie układy, np. autoalarm.
Przygotowywanie do
eksploatacji po długim przestoju W ramach przygotowywania
samochodu do eksploatacji po długim
przestoju należy:
■ Podłączyć zacisk ujemny akumulatora do instalacji
elektrycznej samochodu.Uaktywnić podzespoły
elektroniczne szyb otwieranych
elektrycznie.
■ Sprawdzić ciśnienie powietrza w oponach.
■ Napełnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
■ Sprawdzić poziom oleju silnikowego.
■ Sprawdzić poziom płynu chłodzącego.
■ W razie potrzeby przymocować tablicę rejestracyjną.
Złomowanie i recykling
samochodu Informacje na temat złomowania oraz
recyklingu samochodu można
znaleźć na naszej stronie
internetowej (jeśli lokalnie
obowiązujące przepisy prawa
nakazują publikowanie takich
informacji). Złomowanie i recykling
samochodu należy powierzać
wyłącznie autoryzowanym zakładom
recyklingu.Samochody zasilane gazem płynnym muszą być złomowane w zakładachrecyklingu autoryzowanych do
demontażu pojazdów tego typu.

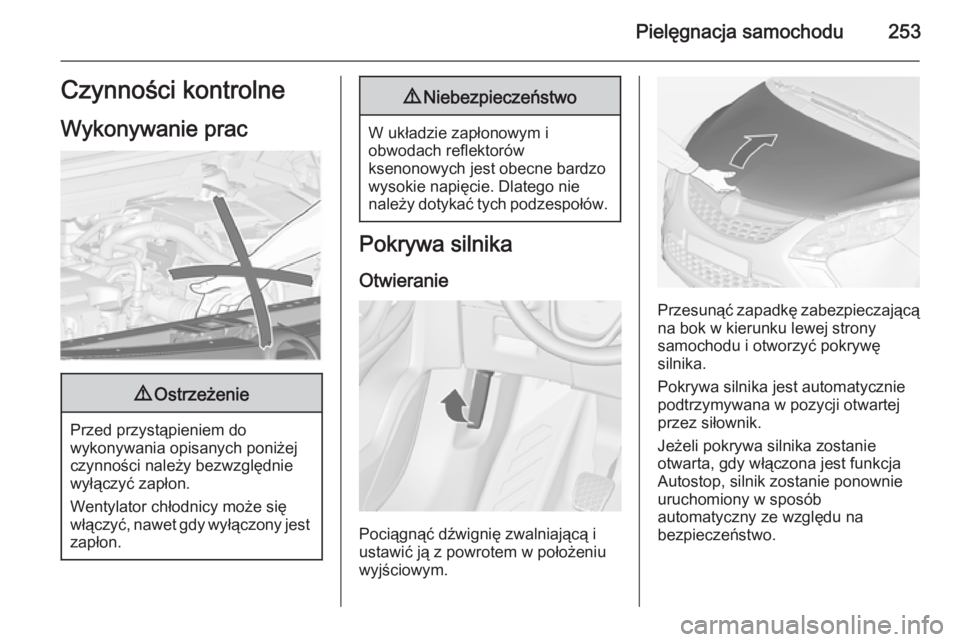

Pielęgnacja samochodu253Czynności kontrolne
Wykonywanie prac9 Ostrzeżenie
Przed przystąpieniem do
wykonywania opisanych poniżej
czynności należy bezwzględnie
wyłączyć zapłon.
Wentylator chłodnicy może się
włączyć, nawet gdy wyłączony jest zapłon.
9 Niebezpieczeństwo
W układzie zapłonowym i
obwodach reflektorów
ksenonowych jest obecne bardzo
wysokie napięcie. Dlatego nie
należy dotykać tych podzespołów.
Pokrywa silnika
Otwieranie
Pociągnąć dźwignię zwalniającą i
ustawić ją z powrotem w położeniu
wyjściowym.
Przesunąć zapadkę zabezpieczającą na bok w kierunku lewej strony
samochodu i otworzyć pokrywę
silnika.
Pokrywa silnika jest automatycznie
podtrzymywana w pozycji otwartej
przez siłownik.
Jeżeli pokrywa silnika zostanie
otwarta, gdy włączona jest funkcja
Autostop, silnik zostanie ponownie
uruchomiony w sposób
automatyczny ze względu na
bezpieczeństwo.

254Pielęgnacja samochodu
ZamykanieOpuścić pokrywę tak, aby się
zatrzasnęła. Sprawdzić, czy pokrywa komory silnika została zablokowana
we właściwym położeniu.
Olej silnikowy Aby zapobiec uszkodzeniu silnika,
należy regularnie ręcznie sprawdzać poziom oleju silnikowego. Należy
stosować wyłącznie oleje o
odpowiednich parametrach.
Zalecane płyny i środki smarne
3 301.
Kontrolę należy przeprowadzać po
zaparkowaniu samochodu na
płaskim, poziomym podłożu. Ponadto
silnik musi być rozgrzany do
temperatury roboczej i wyłączony od co najmniej 5 minut.
Wyciągnąć wskaźnik poziomu oleju,
wytrzeć go do czysta, wsunąć go aż
do wysokości ogranicznika na
uchwycie, po czym ponownie
wyciągnąć i sprawdzić poziom oleju
silnikowego.Wskaźnik poziomu oleju należy
włożyć do oporu i przekręcić o pół
obrotu.
W zależności od typu silnika
stosowane są różne rodzaje
wskaźników poziomu oleju.
Jeśli poziom oleju zbliżył się do
oznaczenia MIN na wskaźniku, dolać
oleju.
