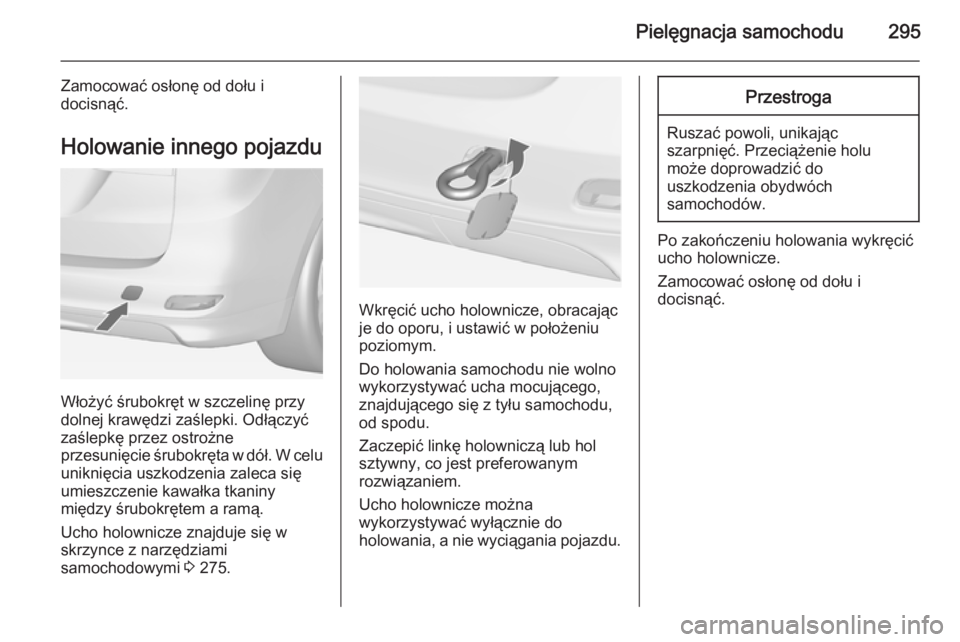

Pielęgnacja samochodu295
Zamocować osłonę od dołu i
docisnąć.
Holowanie innego pojazdu
Włożyć śrubokręt w szczelinę przy
dolnej krawędzi zaślepki. Odłączyć
zaślepkę przez ostrożne
przesunięcie śrubokręta w dół. W celu uniknięcia uszkodzenia zaleca się
umieszczenie kawałka tkaniny
między śrubokrętem a ramą.
Ucho holownicze znajduje się w
skrzynce z narzędziami
samochodowymi 3 275.
Wkręcić ucho holownicze, obracając
je do oporu, i ustawić w położeniu poziomym.
Do holowania samochodu nie wolno
wykorzystywać ucha mocującego,
znajdującego się z tyłu samochodu,
od spodu.
Zaczepić linkę holowniczą lub hol
sztywny, co jest preferowanym
rozwiązaniem.
Ucho holownicze można
wykorzystywać wyłącznie do
holowania, a nie wyciągania pojazdu.
Przestroga
Ruszać powoli, unikając
szarpnięć. Przeciążenie holu
może doprowadzić do
uszkodzenia obydwóch
samochodów.
Po zakończeniu holowania wykręcić
ucho holownicze.
Zamocować osłonę od dołu i
docisnąć.

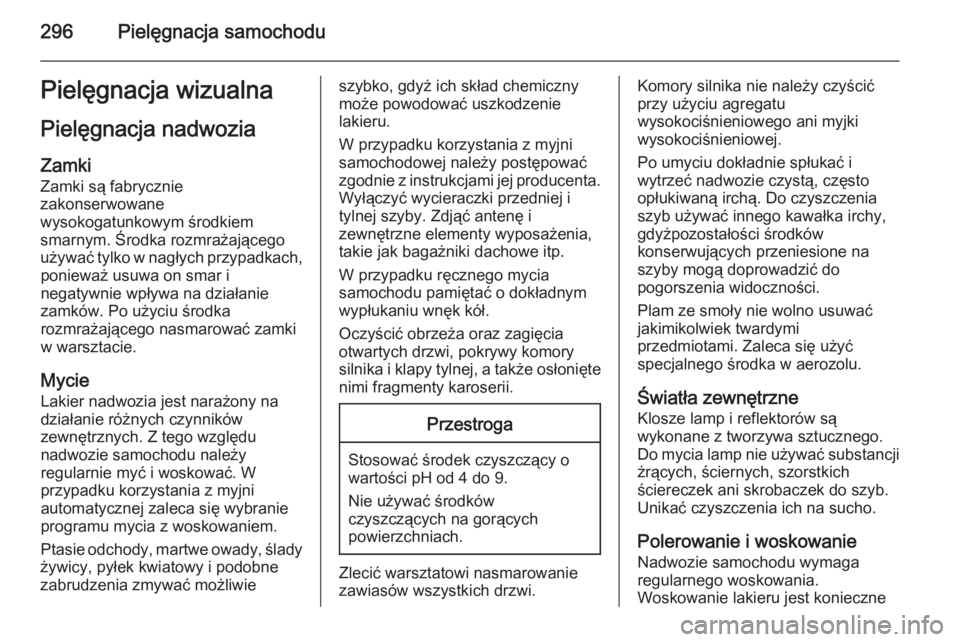

296Pielęgnacja samochoduPielęgnacja wizualna
Pielęgnacja nadwozia Zamki Zamki są fabrycznie
zakonserwowane
wysokogatunkowym środkiem
smarnym. Środka rozmrażającego
używać tylko w nagłych przypadkach, ponieważ usuwa on smar i
negatywnie wpływa na działanie
zamków. Po użyciu środka
rozmrażającego nasmarować zamki
w warsztacie.
Mycie Lakier nadwozia jest narażony na
działanie różnych czynników
zewnętrznych. Z tego względu
nadwozie samochodu należy
regularnie myć i woskować. W
przypadku korzystania z myjni
automatycznej zaleca się wybranie
programu mycia z woskowaniem.
Ptasie odchody, martwe owady, ślady
żywicy, pyłek kwiatowy i podobne
zabrudzenia zmywać możliwieszybko, gdyż ich skład chemiczny
może powodować uszkodzenie
lakieru.
W przypadku korzystania z myjni samochodowej należy postępować
zgodnie z instrukcjami jej producenta. Wyłączyć wycieraczki przedniej i
tylnej szyby. Zdjąć antenę i
zewnętrzne elementy wyposażenia,
takie jak bagażniki dachowe itp.
W przypadku ręcznego mycia
samochodu pamiętać o dokładnym
wypłukaniu wnęk kół.
Oczyścić obrzeża oraz zagięcia
otwartych drzwi, pokrywy komory
silnika i klapy tylnej, a także osłonięte
nimi fragmenty karoserii.Przestroga
Stosować środek czyszczący o
wartości pH od 4 do 9.
Nie używać środków
czyszczących na gorących
powierzchniach.
Zlecić warsztatowi nasmarowanie
zawiasów wszystkich drzwi.
Komory silnika nie należy czyścić przy użyciu agregatu
wysokociśnieniowego ani myjki
wysokociśnieniowej.
Po umyciu dokładnie spłukać i
wytrzeć nadwozie czystą, często
opłukiwaną irchą. Do czyszczenia
szyb używać innego kawałka irchy,
gdyżpozostałości środków
konserwujących przeniesione na
szyby mogą doprowadzić do
pogorszenia widoczności.
Plam ze smoły nie wolno usuwać
jakimikolwiek twardymi
przedmiotami. Zaleca się użyć
specjalnego środka w aerozolu.
Światła zewnętrzne
Klosze lamp i reflektorów są
wykonane z tworzywa sztucznego.
Do mycia lamp nie używać substancji
żrących, ściernych, szorstkich
ściereczek ani skrobaczek do szyb.
Unikać czyszczenia ich na sucho.
Polerowanie i woskowanieNadwozie samochodu wymaga
regularnego woskowania.
Woskowanie lakieru jest konieczne

Pielęgnacja samochodu297
zwłaszcza, gdy spływająca po nim
woda nie tworzy drobnych kropelek.
W przeciwnym razie dojdzie do
wyschnięcia lakieru.
Polerowanie jest konieczne, tylko jeśli do lakieru przywarły substancje stałe
lub nastąpiło jego zmatowienie i
utrata połysku.
Pasta polerska z silikonem tworzy
dodatkową warstwę ochronną, co
eliminuje konieczność woskowania.
Nie należy woskować ani polerować
plastikowych elementów nadwozia.
Szyby i pióra wycieraczek
Używać miękkiej, niestrzępiącej się
ściereczki lub kawałka irchy
nawilżonego specjalnym środkiem do
mycia szyb i środkiem do usuwania
owadów.
Przy czyszczeniu tylnej szyby od
wewnątrz zawsze wycierać ją
równolegle do elementów grzejnych, aby ich nie uszkodzić.
Do ręcznego usuwania lodu z szyb
najlepiej nadają się dostępne w
handlu skrobaczki o ostrej krawędzi.
Skrobaczkę należy mocno dociskaćdo szyby, aby nie dostawały się pod
nią żadne zabrudzenia, mogące
porysować szybę.
Jeśli podczas pracy wycieraczek na szybie pojawiają się smugi, przetrzeć
pióra miękką szmatką zwilżoną
środkiem do mycia szyb.
Szklany panel
Do czyszczenia nie używać
rozpuszczalników ani materiałów ściernych, paliw, środków żrących
(np. środków do czyszczenia lakieru,
roztworów zawierających aceton itp.), substancji kwasowych lub silnie
zasadowych albo środków do
szorowania.
Koła i opony Nie używać myjki
wysokociśnieniowej.
Do czyszczenia obręczy kół użyć
odpowiedniego środka o odczynie
neutralnym.
Obręcze kół są lakierowane i można
je konserwować tymi samymi
środkami, co nadwozie.Uszkodzenia lakieru
Drobne uszkodzenia lakieru należy
usuwać za pomocą lakieru
zaprawkowego, zanim utworzą się
ogniska korozji. Naprawę
poważniejszych uszkodzeń lakieru i
usunięcie korozji należy zlecić
warsztatowi.
Podwozie Niektóre elementy podwozia są
fabrycznie zabezpieczane warstwą
PCW, a inne - trwałą powłoką
woskową.
Po umyciu podwozia sprawdzić stan
woskowej powłoki ochronnej. W razie
potrzeby nanieść nową warstwę
wosku.
Masy bitumiczno-kauczukowe mogą
uszkodzić powłokę ochronną z PCW. Dlatego przeprowadzenie
konserwacji podwozia zaleca się
powierzyć warsztatowi.
Przed nastaniem sezonu zimowego i
po jego zakończeniu należy oczyścić
podwozie i zlecić sprawdzenie stanu
woskowej powłoki ochronnej.

298Pielęgnacja samochodu
Układ gazu płynnego9Niebezpieczeństwo
Gaz płynny jest cięższy od
powietrza i może gromadzić się w
najniżej położonych punktach.
Zachować ostrożność podczas
wykonywania prac w kanale pod
pojazdem.
W razie konieczności wykonania prac
lakierniczych lub suszenia pojazdu w
kabino-suszarce lakierniczej w
temperaturze powyżej 60 °C należy
wymontować zbiornik gazu płynnego.
Nie dokonywać żadnych modyfikacji
układu gazu płynnego.
Hak holowniczy Haka holowniczego nie należy
czyścić przy użyciu agregatu
wysokociśnieniowego ani myjki
wysokociśnieniowej.
Tylny system transportowy
Przynajmniej raz do roku należy
wyczyścić tylny system transportowy
strumieniem pary lub myjką
wysokociśnieniową.
Gdy tylny system transportowy nie
jest regularnie używany, należy go co
pewien czas rozkładać, zwłaszcza
zimą.
Przysłona układu wlotu
powietrza Przysłonę wlotu powietrza w
przednim zderzaku należy co pewien czas czyścić, aby zapewnić jej
prawidłowe działanie.
Pielęgnacja wnętrza
Wnętrze samochodu i tapicerka Wnętrze samochodu, łącznie z
przednią częścią deski rozdzielczej i
elementami jej poszycia, należy
czyścić suchą ściereczką lub
specjalnym środkiem do czyszczenia
wnętrza.Tapicerkę skórzaną czyścić z
użyciem czystej wody i miękkiej
ściereczki. W przypadku silnego
zabrudzenia użyć środka do
czyszczenia skóry.
Zestaw wskaźników i wyświetlacze
powinny być czyszczone tylko
miękką, wilgotną ściereczką. W razie
potrzeby użyć rozcieńczonego
wodnego roztworu mydła.
Tapicerkę z tkaniny najlepiej czyścić
odkurzaczem i szczotką. Plamy
należy usuwać za pomocą środka do
czyszczenia tapicerki.
Materiały tekstylne mogą nie być
odporne na odbarwienia. W
rezultacie może dojść do widocznych przebarwień, zwłaszcza w przypadku
jasnej tapicerki. Zmywalne plamy i
odbarwienia należy usuwać
natychmiast po zauważeniu.
Do czyszczenia pasów
bezpieczeństwa należy użyć letniej
wody lub środka do czyszczenia
wnętrza.

Pielęgnacja samochodu299Przestroga
Niezapięte rzepy w ubraniu mogą
spowodować uszkodzenie
tapicerki foteli.
To samo dotyczy ubrań z
wszytymi ostrymi elementami, jak
np. zamki błyskawiczne, paski lub
ćwieki.
Elementy z tworzywa
sztucznego i gumy Do czyszczenia elementów z
tworzywa sztucznego i gumy można
użyć środków do czyszczenia
nadwozia. W razie potrzeby użyć środka do czyszczenia wnętrza.
Zabronione jest używanie
jakichkolwiek innych substancji
czyszczących, a zwłaszcza
rozpuszczalników lub benzyny. Nie
używać myjki wysokociśnieniowej.

300Serwisowanie samochoduSerwisowanie
samochoduWskazówki ogólne .....................300
Zalecane płyny, środki smarne i części ......................................... 301Wskazówki ogólne
Informacje dotyczące
czynności serwisowych W celu zapewnienia ekonomicznej i
bezpiecznej eksploatacji, a także
utrzymania jak najdłużej wysokiej
wartości samochodu, wszelkie
czynności związane z jego obsługą
techniczną muszą być wykonywane
w terminach określonych przez
producenta.
Szczegółowy, aktualny
harmonogram przeglądów
serwisowych pojazdu jest dostępny w warsztacie.
Wyświetlacz serwisowy 3 115.
Częstotliwość przeglądów
serwisowych w Europie
Przegląd pojazdu jest wymagany co
30 000 km lub co 1 rok, w zależności
od tego co nastąpi prędzej, chyba że
wyświetlacz serwisowy wskaże
inaczej.Europejski harmonogram
przeglądów obowiązuje dla
następujących krajów:
Andora, Austria, Belgia, Bośnia i
Hercegowina, Bułgaria, Chorwacja,
Cypr, Czechy, Dania, Estonia,
Finlandia, Francja, Niemcy, Grecja,
Grenlandia, Węgry, Islandia, Irlandia, Włochy, Łotwa, Litwa, Luksemburg,
Macedonia, Malta, Czarnogóra,
Holandia, Norwegia, Polska,
Portugalia, Rumunia, Słowacja,
Słowenia, Hiszpania, Szwecja,
Szwajcaria, Wielka Brytania.
Wyświetlacz serwisowy 3 115.
Częstotliwość przeglądów
serwisowych poza Europą
Przegląd pojazdu jest wymagany co
15 000 km lub co 1 rok, w zależności
od tego co nastąpi prędzej, chyba że
wyświetlacz serwisowy wskaże
inaczej.
Ten harmonogram obowiązuje w
krajach niewymienionych na liście
krajów objętych europejskim
harmonogramem przeglądów
serwisowych.

Serwisowanie samochodu301
Wyświetlacz serwisowy 3 115.
Potwierdzenia Potwierdzenia przeglądu
serwisowego są umieszczane w
książeczce serwisowej i
gwarancyjnej. Uzupełniane są dane o
dacie i przebiegu wraz z pieczątką
stacji serwisowej i podpisem osoby
upoważnionej.
Należy upewniać się, że książeczka
serwisowa i gwarancyjna jest
prawidłowo wypełniana, stanowiąc
ciągły dowód serwisowania, który jest
wymagany podczas rozpatrywania
zgłoszeń gwarancyjnych, a także
może być cennym dodatkiem
podczas sprzedaży samochodu.
Częstotliwość wymiany,wskaźnik zużycia oleju
silnikowego
Częstotliwość czynności
serwisowych jest uzależniona od
kilku parametrów powiązanych ze
sposobem eksploatacji.Wskazania wyświetlacza
serwisowego informują, kiedy należy
wymienić olej silnikowy.
Wyświetlacz serwisowy 3 115.Zalecane płyny, środki
smarne i części
Zalecane płyny i środki
smarne
Należy korzystać wyłącznie z
produktów spełniających wymogi
specyfikacji. Szkody wynikłe wskutek używania produktów niezgodnych z
wymogami specyfikacji nie podlegają
naprawie w ramach gwarancji.9 Ostrzeżenie
Materiały eksploatacyjne są
substancjami niebezpiecznymi i mogą być trujące. Podczas
czynności związanych z ich
obsługą należy zachować
ostrożność. Przestrzegać
informacji podanych na
opakowaniach.
Olej silnikowy
Olej silnikowy jest określany jakościąoraz lepkością. Podczas wyboru oleju
silnikowego należy kierować się

302Serwisowanie samochodu
przede wszystkim jego jakością –
lepkość jest parametrem mniej
ważnym. Jakość oleju zapewnia np.
czystość podzespołów silnika,
ochronę przed zużyciem oraz
kontrolę nad starzeniem się oleju, a klasa lepkości stanowi informację ogęstości oleju w zakresach
temperatur.
Dexos to najnowsza specyfikacja jakościowa oleju silnikowego,
zapewniająca optymalną ochronę
silnikom benzynowym i
wysokoprężnym. W razie braku
dostępności należy stosować inne
oleje silnikowe o jakości określonej
poniżej. Zalecenia dotyczące silników benzynowych obowiązują również w
przypadku jednostek napędzanych
sprężanym gazem ziemnym (CNG),
autogazem (LPG) i etanolem (E85).
Przy wyborze oleju silnikowego
należy kierować się jego jakością i
oznaczeniem minimalnej
temperatury otoczenia 3 306.Uzupełnianie oleju silnikowego
Oleje silnikowe różnych producentów
i typów można ze sobą mieszać, o ile oba oleje spełniają wymagane dla
silnika normy odnośnie jakości i
lepkości.
Stosowanie oleju klasy zaledwie
ACEA A1/B1 lub A5/B5 jest
wzbronione, ponieważ w dłuższej
perspektywie w określonych
warunkach eksploatacyjnych mogą
one powodować uszkodzenie silnika.
Przy wyborze oleju silnikowego
należy kierować się jego jakością i
oznaczeniem minimalnej
temperatury otoczenia 3 306.
Dodatki do oleju silnikowego
Stosowanie dodatków do oleju
silnikowego może doprowadzić do
awarii i utraty gwarancji.
Klasy lepkości oleju silnikowego
Klasa lepkości SAE dostarcza
informacji o gęstości oleju.
Olej obejmujący kilka klas lepkości jest oznaczany dwoma liczbami, np.
SAE 5W-30. Pierwsza liczba,zakończona literą W, określa lepkość
oleju w niskich temperaturach, a
druga – w temperaturach wysokich.
Odpowiednią klasę lepkości należy
wybrać w zależności od minimalnej
temperatury otoczenia 3 306.
Wszystkie zalecane klasy lepkości są odpowiednie do wysokiej
temperatury otoczenia.
Płyn chłodzący i płyn
niskokrzepliwy Stosować wyłącznie płyn chłodzący o
długim okresie użytkowania (LLC), z
dodatkiem środka niskokrzepliwego
oraz bez krzemianów.
Układ jest fabrycznie napełniony
płynem chłodzącym, który zapewnia
doskonałą ochronę przed korozją
oraz ochronę przed zamarzaniem do
temperatury około -28 °C. W krajach
północnych, gdzie występują bardzo
niskie temperatury, fabryczny płyn
chłodzący zapewnia ochronę przed
zamarzaniem do temperatury około
-37 °C. Takie stężenie płynu należy
utrzymywać przez cały rok.
Stosowanie dodatków do płynu
