2014 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

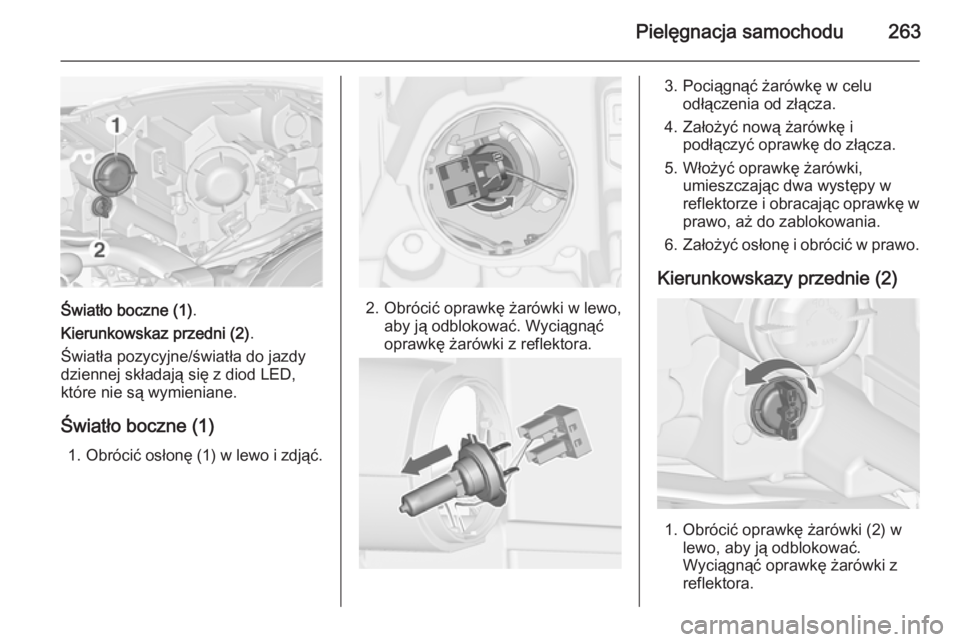

Pielęgnacja samochodu263
Światło boczne (1).
Kierunkowskaz przedni (2) .
Światła pozycyjne/światła do jazdy
dziennej składają się z diod LED,
które nie są wymieniane.
Światło boczne (1) 1. Obrócić osłonę (1) w lewo i zdjąć.2. Obrócić oprawkę żarówki w lewo,
aby ją odblokować. Wyciągnąć
oprawkę żarówki z reflektora.
3. Pociągnąć żarówkę w celu odłączenia od złącza.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
6. Założyć osłonę i obrócić w prawo.
Kierunkowskazy przednie (2)
1. Obrócić oprawkę żarówki (2) w lewo, aby ją odblokować.
Wyciągnąć oprawkę żarówki z
reflektora.

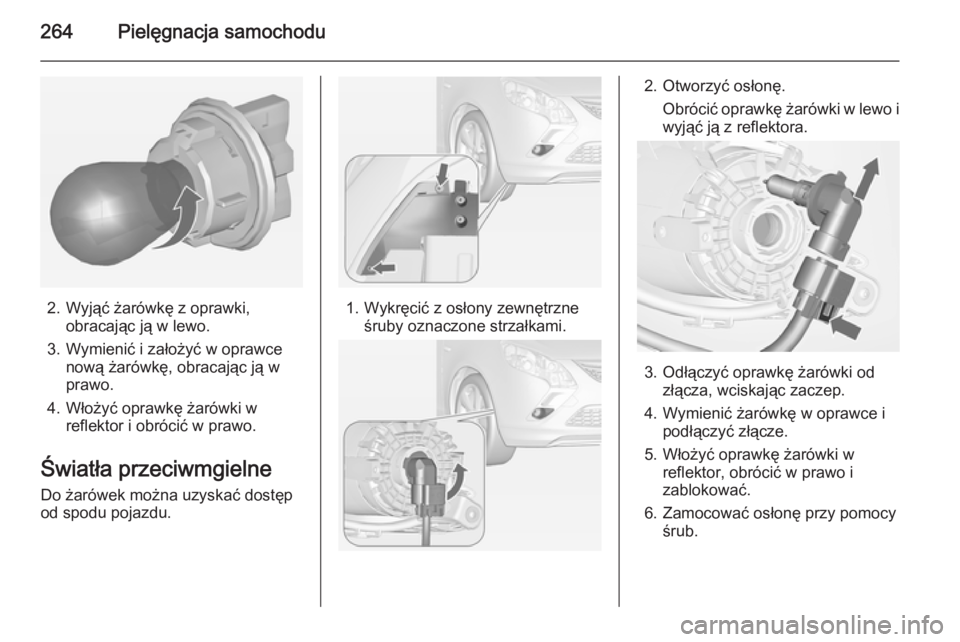

264Pielęgnacja samochodu
2. Wyjąć żarówkę z oprawki,obracając ją w lewo.
3. Wymienić i założyć w oprawce nową żarówkę, obracając ją w
prawo.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
Światła przeciwmgielne
Do żarówek można uzyskać dostęp
od spodu pojazdu.1. Wykręcić z osłony zewnętrzne śruby oznaczone strzałkami.
2. Otworzyć osłonę.
Obrócić oprawkę żarówki w lewo iwyjąć ją z reflektora.
3. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
4. Wymienić żarówkę w oprawce i podłączyć złącze.
5. Włożyć oprawkę żarówki w reflektor, obrócić w prawo i
zablokować.
6. Zamocować osłonę przy pomocy śrub.

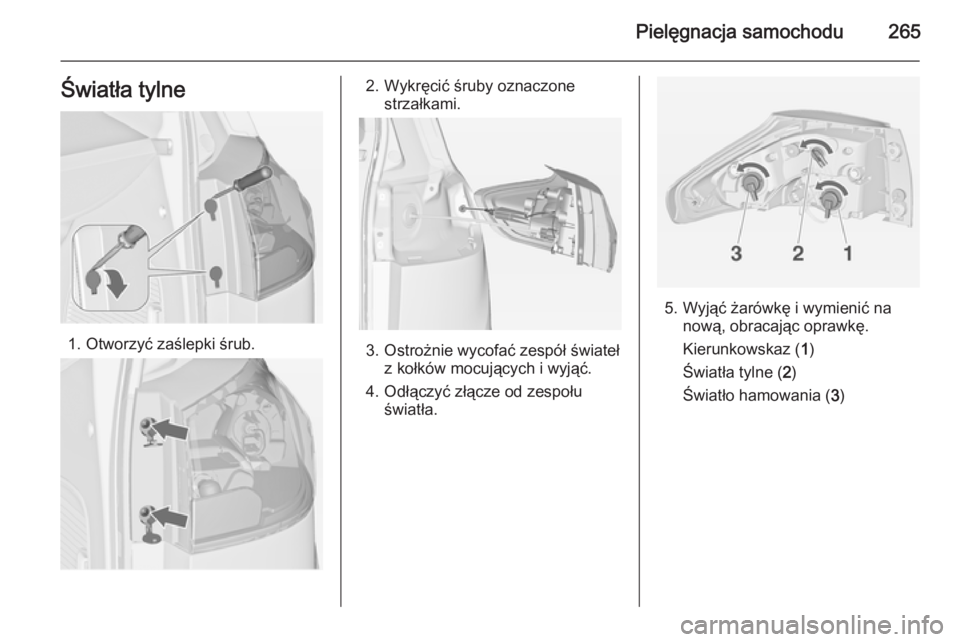

Pielęgnacja samochodu265Światła tylne
1. Otworzyć zaślepki śrub.
2. Wykręcić śruby oznaczonestrzałkami.
3. Ostrożnie wycofać zespół światełz kołków mocujących i wyjąć.
4. Odłączyć złącze od zespołu światła.
5. Wyjąć żarówkę i wymienić na nową, obracając oprawkę.
Kierunkowskaz ( 1)
Światła tylne ( 2)
Światło hamowania ( 3)

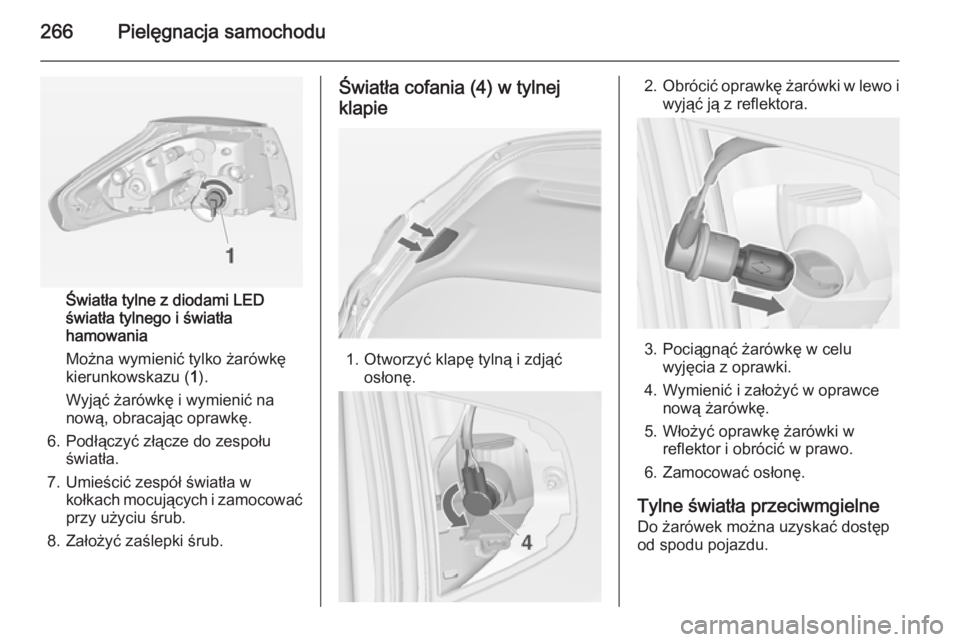

266Pielęgnacja samochodu
Światła tylne z diodami LED
światła tylnego i światła
hamowania
Można wymienić tylko żarówkę
kierunkowskazu ( 1).
Wyjąć żarówkę i wymienić na
nową, obracając oprawkę.
6. Podłączyć złącze do zespołu światła.
7. Umieścić zespół światła w kołkach mocujących i zamocowaćprzy użyciu śrub.
8. Założyć zaślepki śrub.
Światła cofania (4) w tylnej
klapie
1. Otworzyć klapę tylną i zdjąć osłonę.
2.Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
3. Pociągnąć żarówkę w celu wyjęcia z oprawki.
4. Wymienić i założyć w oprawce nową żarówkę.
5. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
6. Zamocować osłonę.
Tylne światła przeciwmgielne
Do żarówek można uzyskać dostęp
od spodu pojazdu.

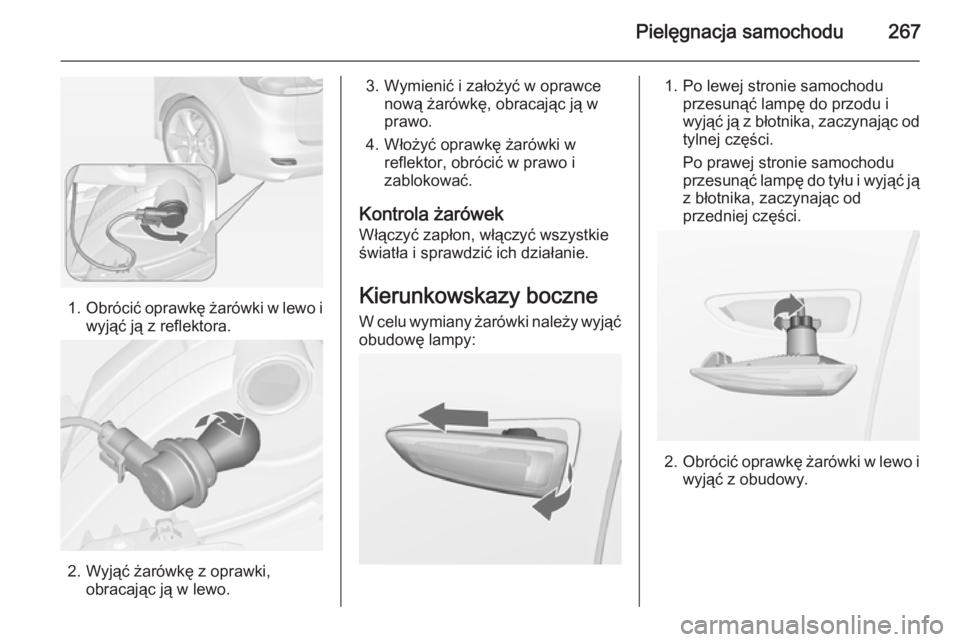

Pielęgnacja samochodu267
1.Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
2. Wyjąć żarówkę z oprawki, obracając ją w lewo.
3. Wymienić i założyć w oprawcenową żarówkę, obracając ją w
prawo.
4. Włożyć oprawkę żarówki w reflektor, obrócić w prawo i
zablokować.
Kontrola żarówek
Włączyć zapłon, włączyć wszystkie
światła i sprawdzić ich działanie.
Kierunkowskazy boczne
W celu wymiany żarówki należy wyjąć obudowę lampy:1. Po lewej stronie samochodu przesunąć lampę do przodu i
wyjąć ją z błotnika, zaczynając od
tylnej części.
Po prawej stronie samochodu
przesunąć lampę do tyłu i wyjąć ją z błotnika, zaczynając od
przedniej części.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.

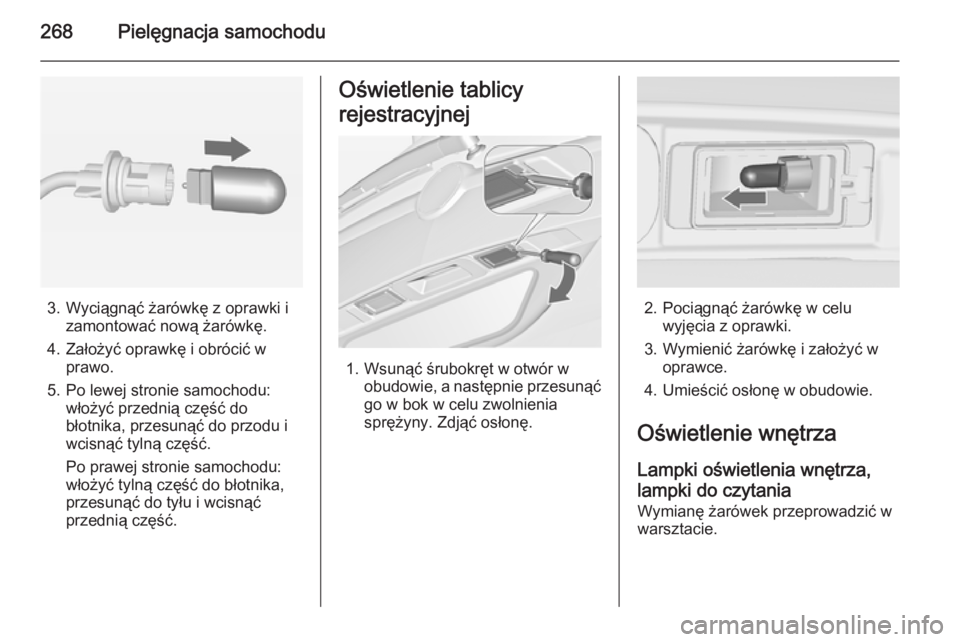

268Pielęgnacja samochodu
3. Wyciągnąć żarówkę z oprawki izamontować nową żarówkę.
4. Założyć oprawkę i obrócić w prawo.
5. Po lewej stronie samochodu: włożyć przednią część do
błotnika, przesunąć do przodu i
wcisnąć tylną część.
Po prawej stronie samochodu:włożyć tylną część do błotnika,
przesunąć do tyłu i wcisnąć
przednią część.
Oświetlenie tablicy
rejestracyjnej
1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny. Zdjąć osłonę.
2. Pociągnąć żarówkę w celu wyjęcia z oprawki.
3. Wymienić żarówkę i założyć w oprawce.
4. Umieścić osłonę w obudowie.
Oświetlenie wnętrza Lampki oświetlenia wnętrza,lampki do czytania Wymianę żarówek przeprowadzić w
warsztacie.

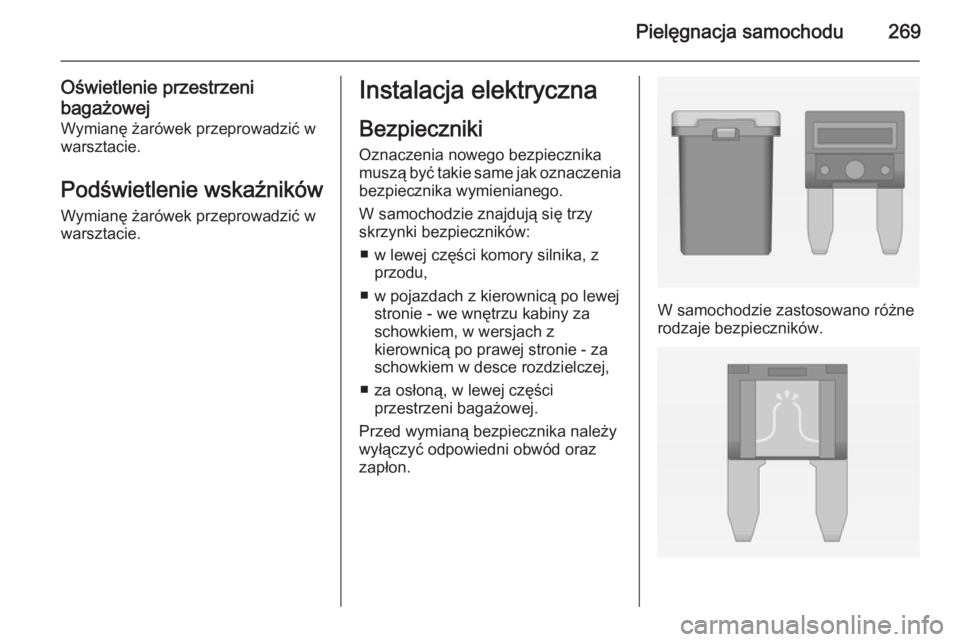

Pielęgnacja samochodu269
Oświetlenie przestrzeni
bagażowej Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
Bezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
■ w lewej części komory silnika, z przodu,
■ w pojazdach z kierownicą po lewej stronie - we wnętrzu kabiny za
schowkiem, w wersjach z
kierownicą po prawej stronie - za
schowkiem w desce rozdzielczej,
■ za osłoną, w lewej części przestrzeni bagażowej.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
W samochodzie zastosowano różne
rodzaje bezpieczników.

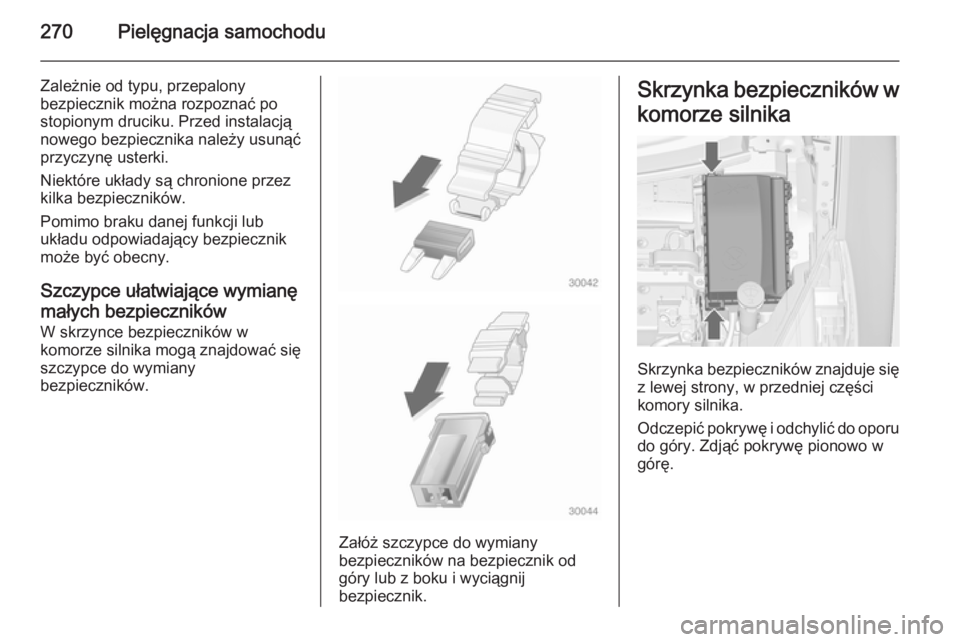

270Pielęgnacja samochodu
Zależnie od typu, przepalony
bezpiecznik można rozpoznać po
stopionym druciku. Przed instalacją
nowego bezpiecznika należy usunąć przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić pokrywę i odchylić do oporu
do góry. Zdjąć pokrywę pionowo w
górę.
