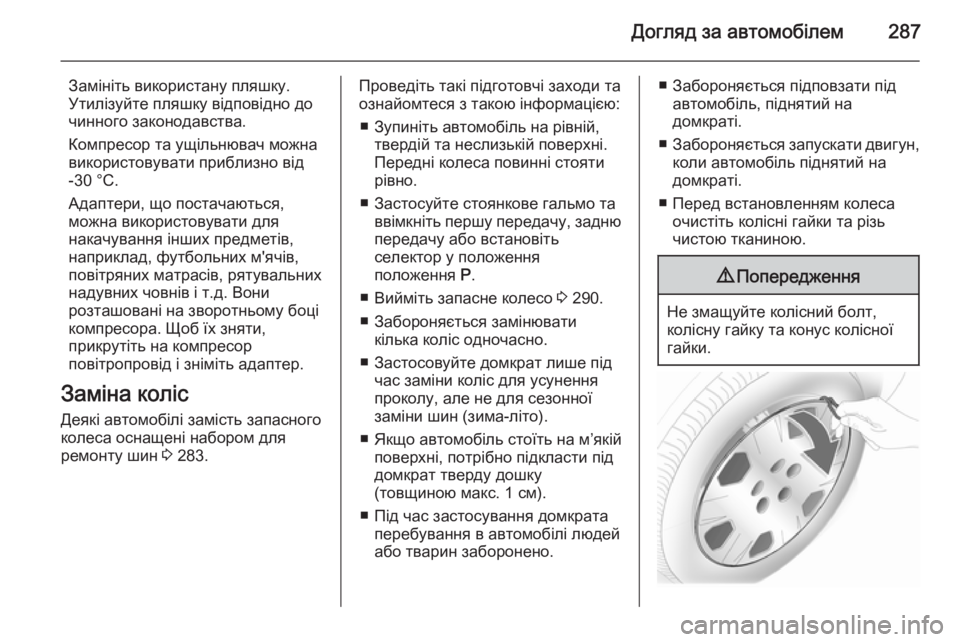

Догляд за автомобілем287
Замініть використану пляшку.
Утилізуйте пляшку відповідно до
чинного законодавства.
Компресор та ущільнювач можна
використовувати приблизно від
-30 °C.
Адаптери, що постачаються,
можна використовувати для
накачування інших предметів,
наприклад, футбольних м'ячів,
повітряних матрасів, рятувальних
надувних човнів і т.д. Вони
розташовані на зворотньому боці
компресора. Щоб їх зняти,
прикрутіть на компресор
повітропровід і зніміть адаптер.
Заміна коліс
Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 283.Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
■ Зупиніть автомобіль на рівній, твердій та неслизькій поверхні.
Передні колеса повинні стояти
рівно.
■ Застосуйте стоянкове гальмо та ввімкніть першу передачу, заднюпередачу або встановіть
селектор у положення
положення P.
■ Вийміть запасне колесо 3 290.
■ Забороняється замінювати кілька коліс одночасно.
■ Застосовуйте домкрат лише під час заміни коліс для усунення
проколу, але не для сезонної
заміни шин (зима-літо).
■ Якщо автомобіль стоїть на м’якій поверхні, потрібно підкласти під
домкрат тверду дошку
(товщиною макс. 1 см).
■ Під час застосування домкрата перебування в автомобілі людей
або тварин заборонено.■ Забороняється підповзати під автомобіль, піднятий на
домкраті.
■ Забороняється запускати двигун,
коли автомобіль піднятий на
домкраті.
■ Перед встановленням колеса очистіть колісні гайки та різь
чистою тканиною.9 Попередження
Не змащуйте колісний болт,
колісну гайку та конус колісної гайки.

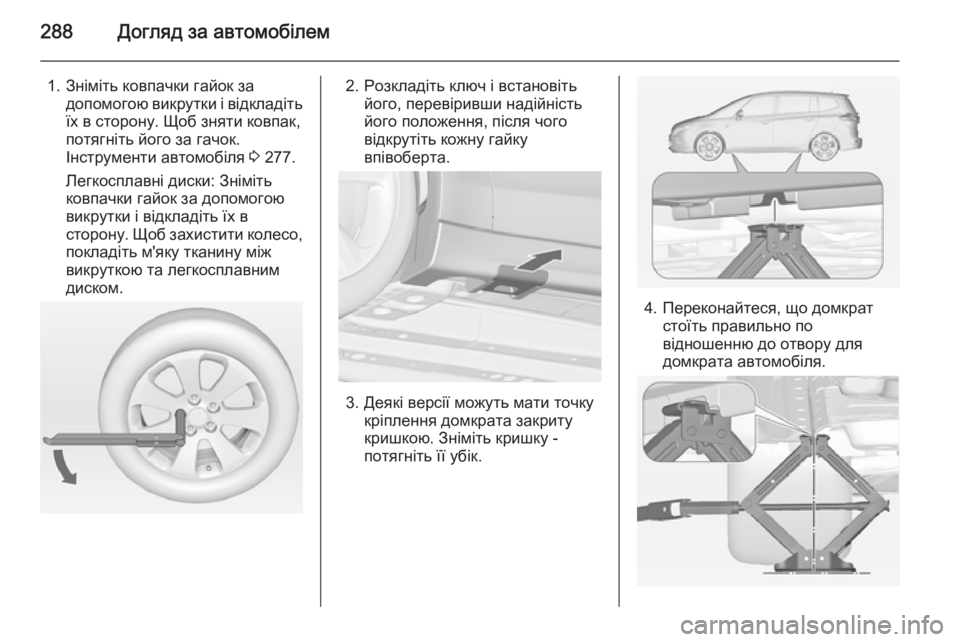

288Догляд за автомобілем
1. Зніміть ковпачки гайок задопомогою викрутки і відкладіть
їх в сторону. Щоб зняти ковпак,
потягніть його за гачок.
Інструменти автомобіля 3 277.
Легкосплавні диски: Зніміть ковпачки гайок за допомогою викрутки і відкладіть їх в
сторону. Щоб захистити колесо,
покладіть м'яку тканину між
викруткою та легкосплавним
диском.2. Розкладіть ключ і встановіть його, перевіривши надійність
його положення, після чого
відкрутіть кожну гайку
впівоберта.
3. Деякі версії можуть мати точку кріплення домкрата закриту
кришкою. Зніміть кришку - потягніть її убік.
4. Переконайтеся, що домкрат стоїть правильно по
відношенню до отвору для
домкрата автомобіля.

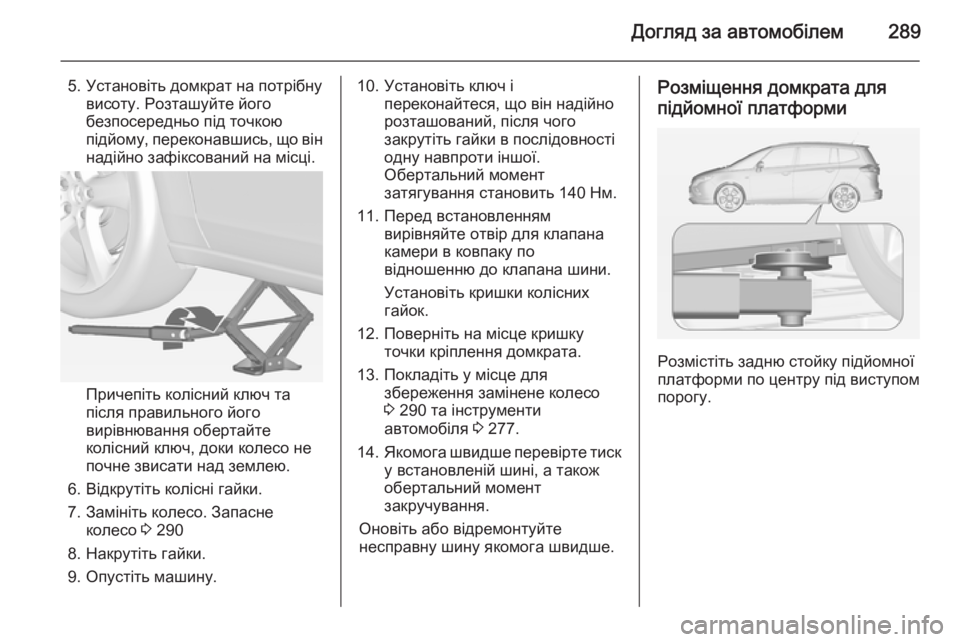

Догляд за автомобілем289
5. Установіть домкрат на потрібнувисоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.
Причепіть колісний ключ та
після правильного його
вирівнювання обертайте
колісний ключ, доки колесо не
почне звисати над землею.
6. Відкрутіть колісні гайки.
7. Замініть колесо. Запасне колесо 3 290
8. Накрутіть гайки.
9. Опустіть машину.
10. Установіть ключ і переконайтеся, що він надійнорозташований, після чого
закрутіть гайки в послідовності
одну навпроти іншої.
Обертальний момент
затягування становить 140 Нм.
11. Перед встановленням вирівняйте отвір для клапана
камери в ковпаку по
відношенню до клапана шини.
Установіть кришки колісних
гайок.
12. Поверніть на місце кришку точки кріплення домкрата.
13. Покладіть у місце для збереження замінене колесо
3 290 та інструменти
автомобіля 3 277.
14. Якомога швидше перевірте тиск
у встановленій шині, а також
обертальний момент
закручування.
Оновіть або відремонтуйте
несправну шину якомога швидше.Розміщення домкрата для
підйомної платформи
Розмістіть задню стойку підйомної
платформи по центру під виступом порогу.

290Догляд за автомобілем
Розмістіть передню стойку
підйомної платформи на днищі.
Запасне колесо Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин.
Запасне колесо вважається
тимчасовим запасним колесом,
залежно від розміру в порівнянні з
іншими встановленими колесами
та нормативами, чинними в країні.
Запасне колесо має стальний обід.
Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Запасне колесо знаходиться у ніші
під підлогою автомобіля.
1. Відкрийте відсік зберігання багажного відділення 3 277.
2. Зніміть обидва ковпаки над шестикутними болтами.3.Надіньте колісний ключ на один
болт-шестигранник і
повертайте його проти
годинникової стрілки, доки не
відчуєте опір.
4. Виконайте такі саме дії з іншими
шестигранними болтами.

Догляд за автомобілем291
5. Підніміть тримач запасногоколеса та відчепіть обидва
фіксатори.
6. Опустіть тримач запасного колеса.7. Від’єднайте трос безпеки.
8. Повністю опустіть тримач ізніміть запасне колесо.
9. Замініть колесо.
Пошкоджене колесо слід
зафіксувати у багажному
відділенні, див. нижче.
10. Підніміть порожній тримач запасного колеса і вставте тросбезпеки.
11. Підніміть тримач запасного колеса вище та зачепіть обидвафіксатори. Відкриті сторони
фіксаторів повинні бути
спрямовані у напрямку руху
автомобіля.
12. Закрийте порожній тримач запасного колеса шляхом
повертання обох болтів-
шестигранників проти
годинникової стрілки по черзі за допомогою колісного ключа.
13. Встановіть ковпаки над шестигранними болтами.
14. Зберігайте колісний ключ і домкрат у відділенні для
зберігання перед дверима
багажного відділення.
15. Закрийте кришку відділення для
зберігання.

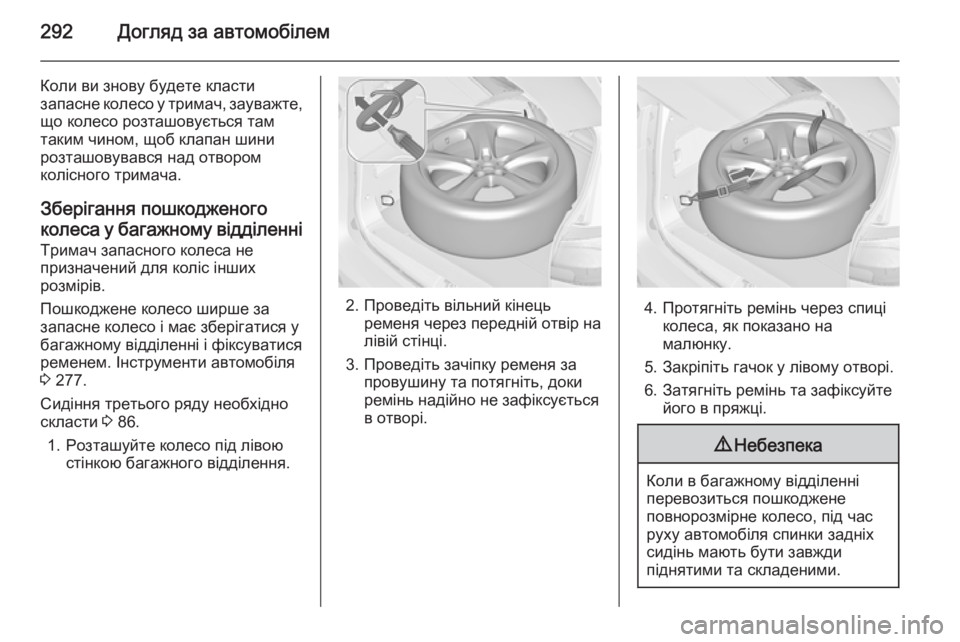

292Догляд за автомобілем
Коли ви знову будете класти
запасне колесо у тримач, зауважте,
що колесо розташовується там
таким чином, щоб клапан шини
розташовувався над отвором
колісного тримача.
Зберігання пошкодженого
колеса у багажному відділенні Тримач запасного колеса не
призначений для коліс інших
розмірів.
Пошкоджене колесо ширше за
запасне колесо і має зберігатися у
багажному відділенні і фіксуватися
ременем. Інструменти автомобіля
3 277.
Сидіння третього ряду необхідно
скласти 3 86.
1. Розташуйте колесо під лівою стінкою багажного відділення.
2. Проведіть вільний кінецьременя через передній отвір на
лівій стінці.
3. Проведіть зачіпку ременя за провушину та потягніть, доки
ремінь надійно не зафіксується
в отворі.4. Протягніть ремінь через спиці колеса, як показано на
малюнку.
5. Закріпіть гачок у лівому отворі. 6. Затягніть ремінь та зафіксуйте його в пряжці.
9 Небезпека
Коли в багажному відділенні
перевозиться пошкоджене
повнорозмірне колесо, під час
руху автомобіля спинки задніх
сидінь мають бути завжди
піднятими та складеними.

Догляд за автомобілем2939Попередження
Якщо домкрат, колесо чи інше
обладнання не закріплено в
багажному відділенні, вони
можуть стати причиною травм. У
випадку різкого гальмування чи
зіткнення незакріплене на місці
обладнання може травмувати
пасажирів.
Зберігайте домкрат й
інструменти у відповідних
відділеннях, надійно
зафіксувавши їх на місці.
Пошкоджене колесо, покладене
у багажне відділення, слід
завжди фіксувати ременем.
Тимчасове запасне колесо
Використання тимчасового
запасного колеса може вплинути
на керованість. Оновіть або
відремонтуйте несправну шину
якомога швидше.
Можна встановлювати лише одне тимчасове запасне колесо. Не
перевищуйте швидкість 80 км/год.
Повільно їдьте на поворотах.
Забороняється використовувати
запасне колесо протягом
тривалого періоду.
Якщо ваш автомобіль отримає
прокол колеса на задній вісі під час буксирування іншого автомобіля,
встановіть тимчасове запасне
колесо на передню вісь, а
повнорозмірне колесо - на задню
вісь.
Ланцюги для шин 3 283.
Направлені шини
Установіть направлені шини,
оскільки вони обертаються в
напрямку руху. Напрямок руху
вказується символом (наприклад,
стрілкою) на боковій частині.Нижче наведено інформацію
стосовно шин, встановлених проти
напрямку обертання:
■ Керованість може змінюватися. Оновіть або відремонтуйте
несправну шину якомога
швидше.
■ На мокрій та вкритій снігом поверхні слід рухатися дуже
обережно.

294Догляд за автомобілемЗапуск від
зовнішнього джерела
Не запускайте двигун за
допомогою швидкого зарядного
пристрою.
Автомобіль із розрядженим
акумулятором можна запустити за
допомогою товстих дротів та
акумулятора іншої машини.9 Попередження
Будьте надзвичайно
обережними під час запуску
двигуна через товсті дроти.
Будь-яке відхилення від
наведених інструкцій може
призвести до травмування чи
збитків, спричинених вибухом
батареї, чи пошкодження
електричних систем обох
пристроїв.
9 Попередження
Уникайте контакту акумулятора
зі шкірою, тканинами та
пофарбованими поверхнями, а
також не допускайте
потрапляння рідини в очі.
Рідина містить сірчану кислоту,
яка може призвести до
ураження чи травми, якщо вона
потрапить в очі чи на шкіру.
■ Забороняється залишати акумулятор під дією вогню та
іскор.
■ Розряджений акумулятор може замерзнути при температурі
0 °C. Перед підключенням
товстих дротів розморозьте
замерзлий акумулятор.
■ Під час роботи з акумулятором одягайте захисні окуляри та одяг.
■ Використовуйте додатковий акумулятор із ідентичним рівнем
напруги (12 В). Його ємність (Ah)
не повинна значною мірою
відрізнятися від ємності
розрядженого акумулятора.
■ Використовуйте товсті дроти з ізольованими клемами та
поперечним перерізом мінімум
16 мм 2
(25 мм 2
для дизельних
двигунів).
■ Не відключайте розряджений акумулятор від автомобіля.
■ Вимкніть усі непотрібні електроспоживачі.
■ Під час запуску через товсті дроти не нахиляйтеся над
акумулятором.
■ Уникайте контактів клем одного дроту з клемами іншого.
■ Під час запуску через товсті дроти автомобілі не повинні
контактувати.
■ Застосуйте стоянкове гальмо, трансмісію в нейтральному
положенні, автоматичну
трансмісію в положенні P.
■ Зніміть захисні кришки позитивних полюсів на обох
акумуляторах.
