2014 OPEL ZAFIRA C Посібник з експлуатації (in Ukrainian)

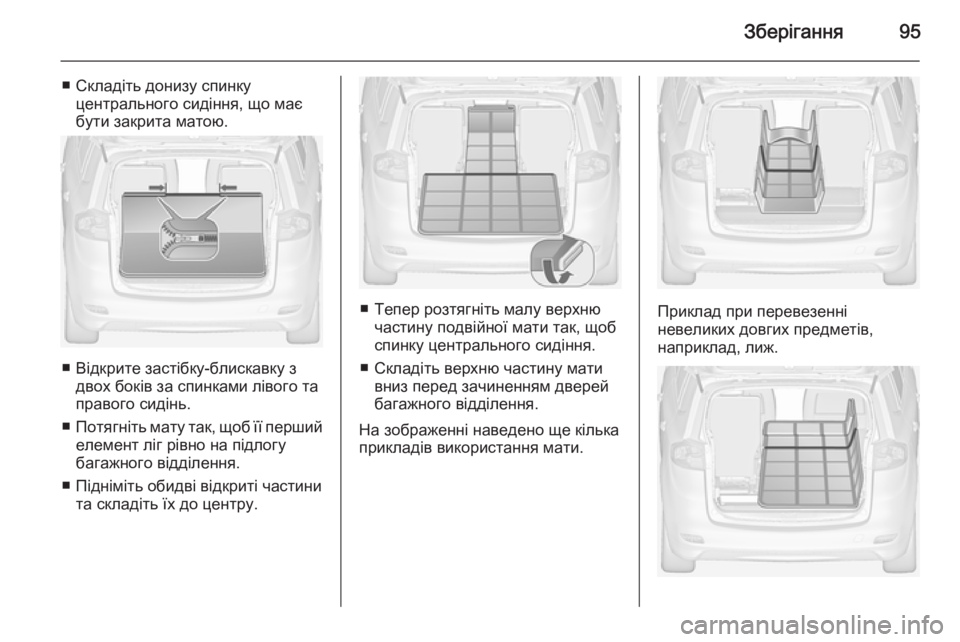

Зберігання95
■ Складіть донизу спинкуцентрального сидіння, що має
бути закрита матою.
■ Відкрите застібку-блискавку з двох боків за спинками лівого та
правого сидінь.
■ Потягніть мату так, щоб її перший
елемент ліг рівно на підлогу
багажного відділення.
■ Підніміть обидві відкриті частини та складіть їх до центру.
■ Тепер розтягніть малу верхнючастину подвійної мати так, щоб
спинку центрального сидіння.
■ Складіть верхню частину мати вниз перед зачиненням дверей
багажного відділення.
На зображенні наведено ще кілька прикладів використання мати.Приклад при перевезенні
невеликих довгих предметів,
наприклад, лиж.

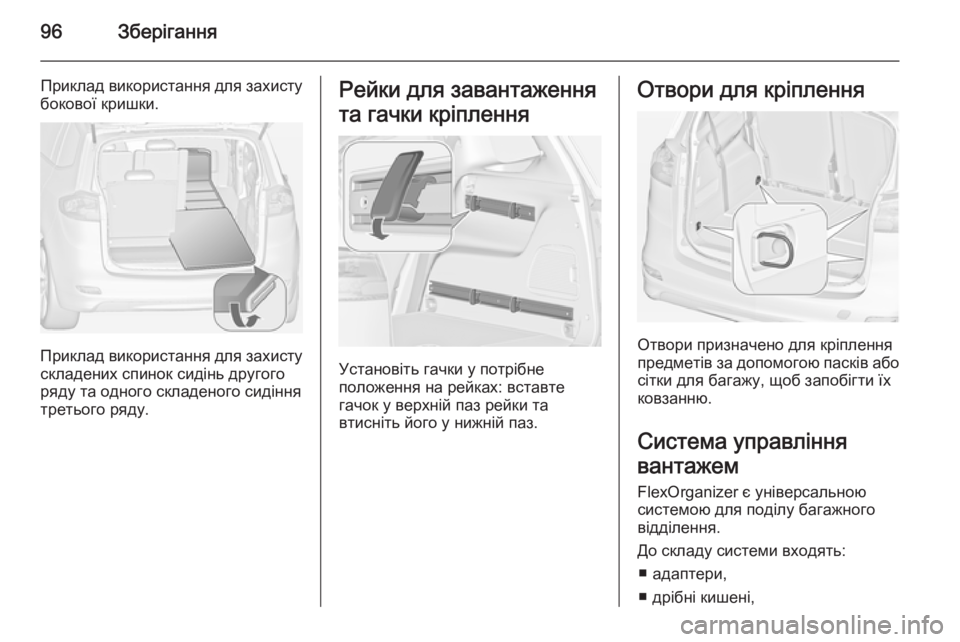

96Зберігання
Приклад використання для захисту
бокової кришки.
Приклад використання для захисту складених спинок сидінь другого
ряду та одного складеного сидіння
третього ряду.
Рейки для завантаження
та гачки кріплення
Установіть гачки у потрібне
положення на рейках: вставте
гачок у верхній паз рейки та
втисніть його у нижній паз.
Отвори для кріплення
Отвори призначено для кріплення
предметів за допомогою пасків або
сітки для багажу, щоб запобігти їх
ковзанню.
Система управління
вантажем FlexOrganizer є універсальною
системою для поділу багажного
відділення.
До складу системи входять: ■ адаптери,
■ дрібні кишені,

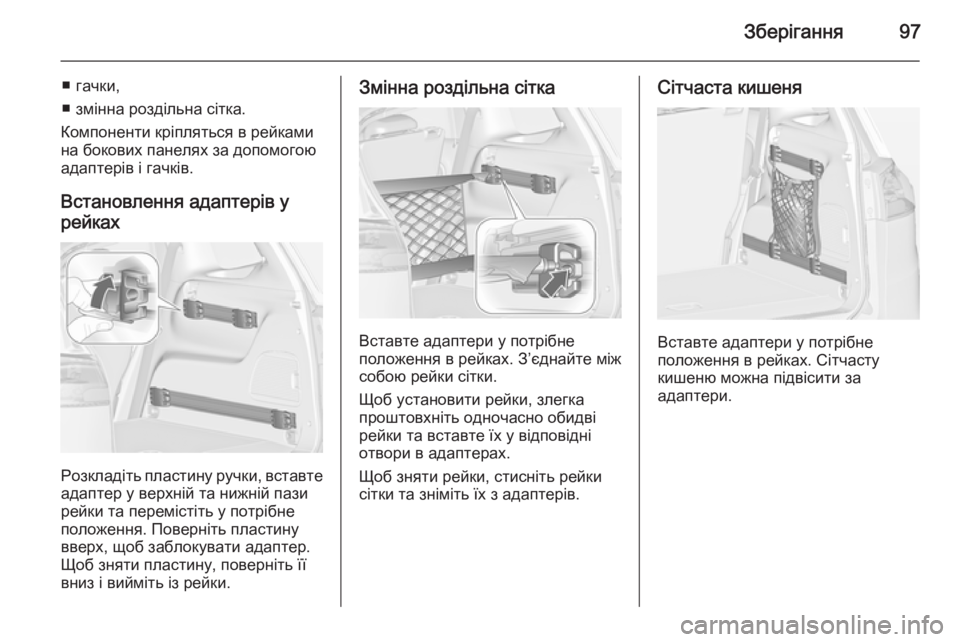

Зберігання97
■ гачки,
■ змінна роздільна сітка.
Компоненти кріпляться в рейками
на бокових панелях за допомогою
адаптерів і гачків.
Встановлення адаптерів у
рейках
Розкладіть пластину ручки, вставте адаптер у верхній та нижній пази
рейки та перемістіть у потрібне
положення. Поверніть пластину
вверх, щоб заблокувати адаптер.
Щоб зняти пластину, поверніть її
вниз і вийміть із рейки.
Змінна роздільна сітка
Вставте адаптери у потрібне
положення в рейках. З’єднайте між собою рейки сітки.
Щоб установити рейки, злегка
проштовхніть одночасно обидві
рейки та вставте їх у відповідні
отвори в адаптерах.
Щоб зняти рейки, стисніть рейки
сітки та зніміть їх з адаптерів.
Сітчаста кишеня
Вставте адаптери у потрібне
положення в рейках. Сітчасту
кишеню можна підвісити за
адаптери.

98Зберігання
Встановлення гачків у рейках
Спочатку вставте гачок у
потрібному положенні у верхній паз
рейки, після чого вдавіть його в
нижньому пазу. Щоб зняти гачок,
спочатку витягніть його з верхнього паза.
Роздільна сітка у передній
частині багажника
Встановлюється безпосередньо
перед дверима багажного
відділення.
Перед монтажем вставте чотири кінцевих елементи рейок сітки,
повертаючи ці елементи проти
годинникової стрілки.
Щоб установити рейки, злегка
проштовхніть одночасно обидві
рейки та вставте їх у відповідні
отвори рами дверей багажного
відділення. Довшу рейку вставте
зверху.
Щоб зняти сітку, стисніть рейки та
вийміть їх.
Сітка безпеки
Сітку безпеки можна встановити за сидіннями другого ряду або за
передніми сидіннями.
Не можна перевозити пасажирів за сіткою безпеки.
Не можна перевозити
пасажирів за сіткою безпеки
■ У рамі даху над сидіннями другого ряду знаходяться
монтажні отвори: підвісьте та

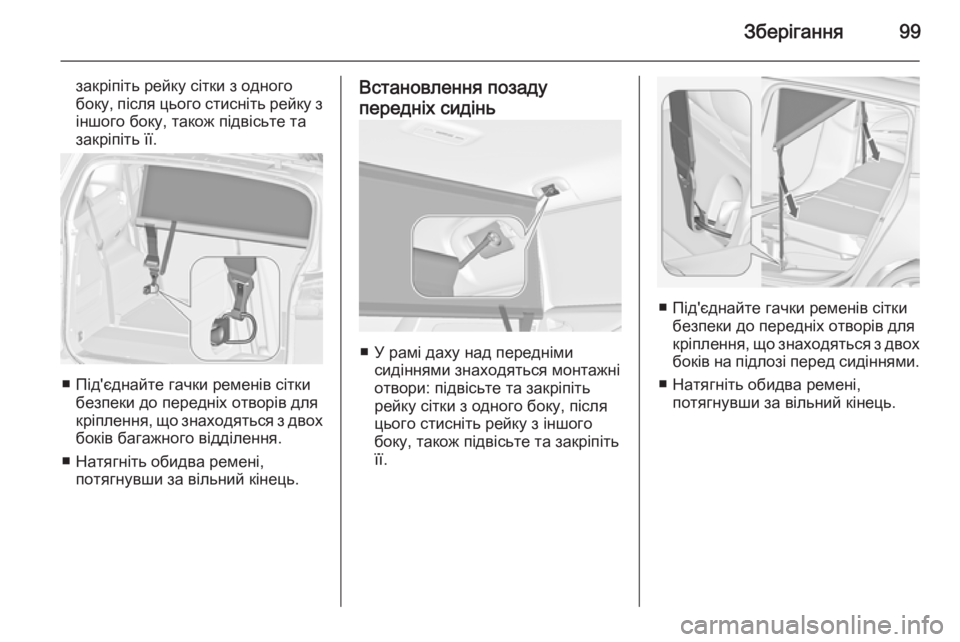

Зберігання99
закріпіть рейку сітки з одногобоку, після цього стисніть рейку з іншого боку, також підвісьте та
закріпіть її.
■ Під'єднайте гачки ременів сітки безпеки до передніх отворів длякріплення, що знаходяться з двох
боків багажного відділення.
■ Натягніть обидва ремені, потягнувши за вільний кінець.
Встановлення позаду
передніх сидінь
■ У рамі даху над передніми сидіннями знаходяться монтажніотвори: підвісьте та закріпіть
рейку сітки з одного боку, після
цього стисніть рейку з іншого
боку, також підвісьте та закріпіть
її.
■ Під'єднайте гачки ременів сітки безпеки до передніх отворів для
кріплення, що знаходяться з двох
боків на підлозі перед сидіннями.
■ Натягніть обидва ремені, потягнувши за вільний кінець.

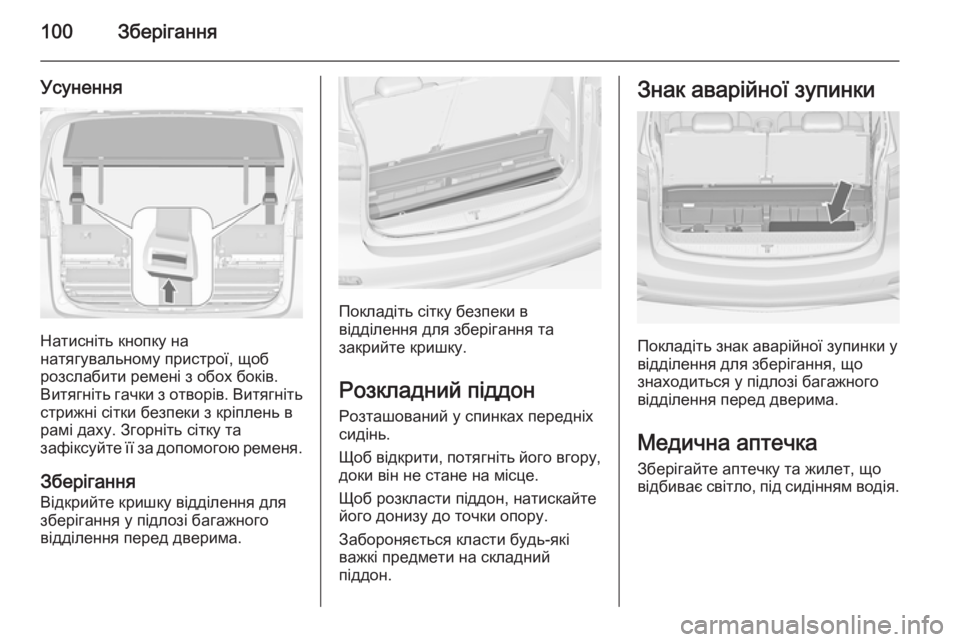

100Зберігання
Усунення
Натисніть кнопку на
натягувальному пристрої, щоб
розслабити ремені з обох боків.
Витягніть гачки з отворів. Витягніть
стрижні сітки безпеки з кріплень в
рамі даху. Згорніть сітку та
зафіксуйте її за допомогою ременя.
Зберігання Відкрийте кришку відділення для
зберігання у підлозі багажного
відділення перед дверима.
Покладіть сітку безпеки в
відділення для зберігання та
закрийте кришку.
Розкладний піддон Розташований у спинках передніх
сидінь.
Щоб відкрити, потягніть його вгору,
доки він не стане на місце.
Щоб розкласти піддон, натискайте
його донизу до точки опору.
Забороняється класти будь-які
важкі предмети на складний
піддон.
Знак аварійної зупинки
Покладіть знак аварійної зупинки у
відділення для зберігання, що
знаходиться у підлозі багажного відділення перед дверима.
Медична аптечка Зберігайте аптечку та жилет, що
відбиває світло, під сидінням водія.

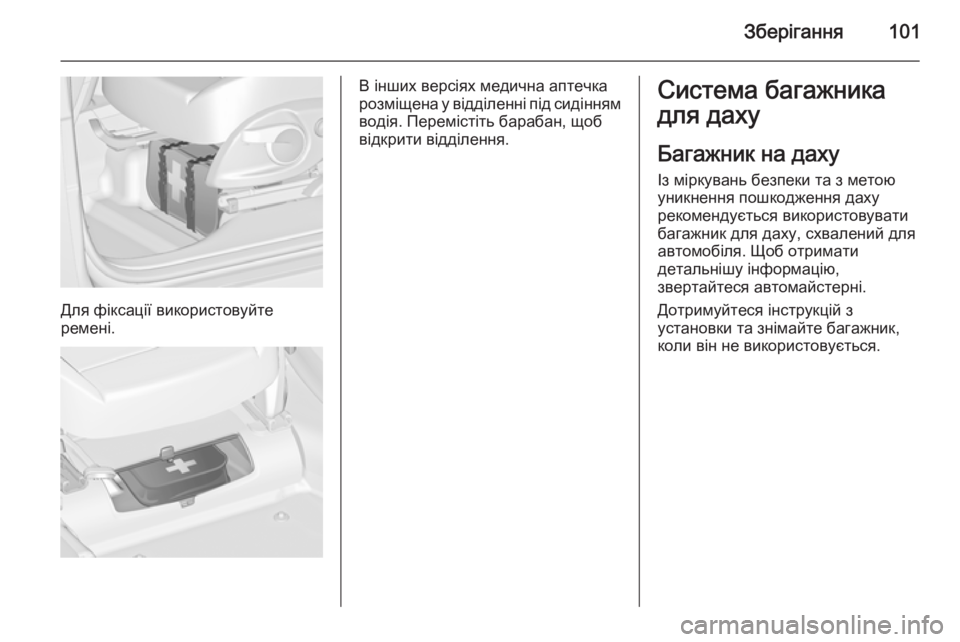

Зберігання101
Для фіксації використовуйте
ремені.
В інших версіях медична аптечка
розміщена у відділенні під сидінням
водія. Перемістіть барабан, щоб
відкрити відділення.Система багажника
для даху
Багажник на даху
Із міркувань безпеки та з метою
уникнення пошкодження даху
рекомендується використовувати
багажник для даху, схвалений для
автомобіля. Щоб отримати
детальнішу інформацію,
звертайтеся автомайстерні.
Дотримуйтеся інструкцій з
установки та знімайте багажник,
коли він не використовується.

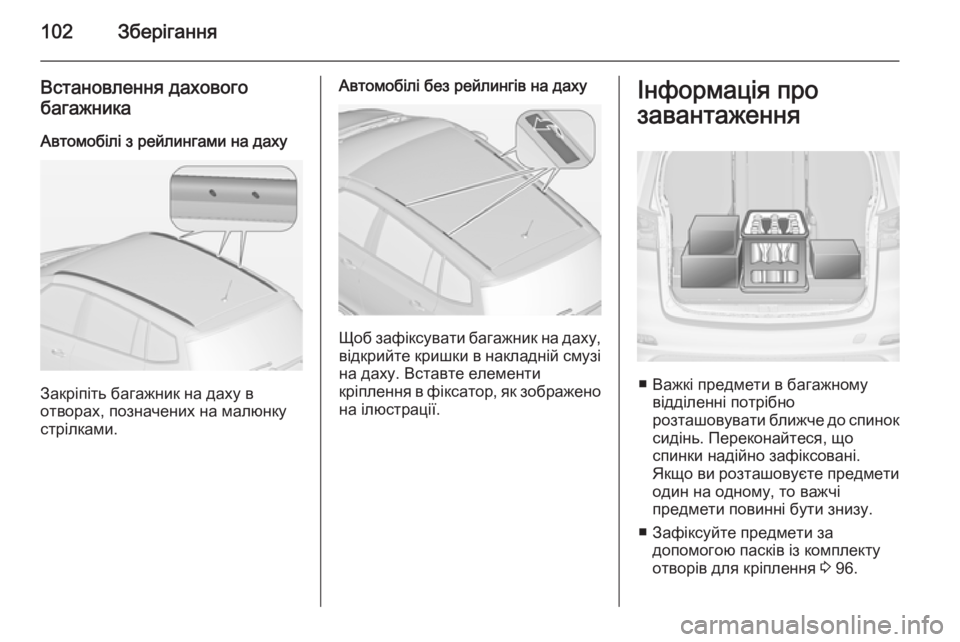

102Зберігання
Встановлення даховогобагажника
Автомобілі з рейлингами на даху
Закріпіть багажник на даху в
отворах, позначених на малюнку
стрілками.
Автомобілі без рейлингів на даху
Щоб зафіксувати багажник на даху,
відкрийте кришки в накладній смузі на даху. Вставте елементи
кріплення в фіксатор, як зображено на ілюстрації.
Інформація про
завантаження
■ Важкі предмети в багажному відділенні потрібно
розташовувати ближче до спинок
сидінь. Переконайтеся, що
спинки надійно зафіксовані.
Якщо ви розташовуєте предмети один на одному, то важчі
предмети повинні бути знизу.
■ Зафіксуйте предмети за допомогою пасків із комплекту
отворів для кріплення 3 96.
