2014 OPEL ZAFIRA C Посібник з експлуатації (in Ukrainian)

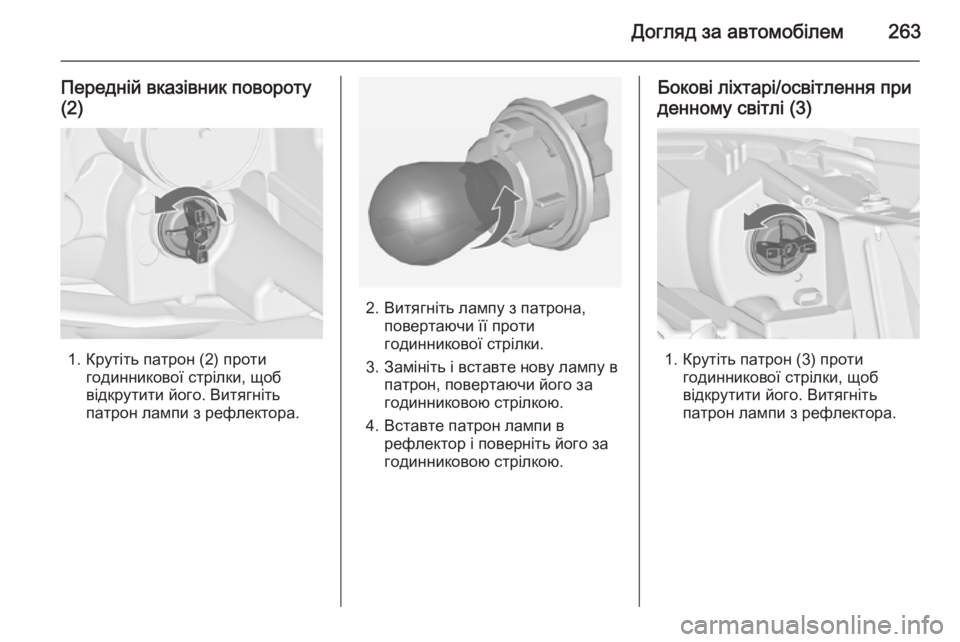

Догляд за автомобілем263
Передній вказівник повороту
(2)
1. Крутіть патрон (2) проти годинникової стрілки, щоб
відкрутити його. Витягніть
патрон лампи з рефлектора.
2. Витягніть лампу з патрона, повертаючи її проти
годинникової стрілки.
3. Замініть і вставте нову лампу в патрон, повертаючи його за
годинниковою стрілкою.
4. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.
Бокові ліхтарі/освітлення при
денному світлі (3)
1. Крутіть патрон (3) проти годинникової стрілки, щоб
відкрутити його. Витягніть
патрон лампи з рефлектора.

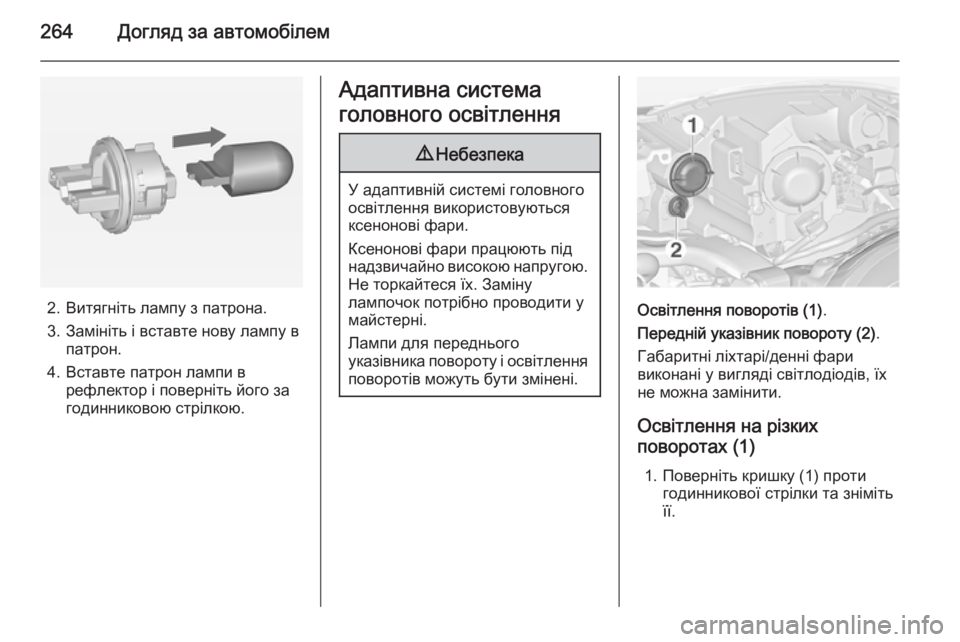

264Догляд за автомобілем
2. Витягніть лампу з патрона.
3. Замініть і вставте нову лампу в патрон.
4. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.
Адаптивна система
головного освітлення9 Небезпека
У адаптивній системі головного
освітлення використовуються
ксенонові фари.
Ксенонові фари працюють під
надзвичайно високою напругою.
Не торкайтеся їх. Заміну
лампочок потрібно проводити у
майстерні.
Лампи для переднього
указівника повороту і освітлення поворотів можуть бути змінені.
Освітлення поворотів (1) .
Передній указівник повороту (2) .
Габаритні ліхтарі/денні фари виконані у вигляді світлодіодів, їх
не можна замінити.
Освітлення на різких
поворотах (1)
1. Поверніть кришку (1) проти годинникової стрілки та зніміть
її.

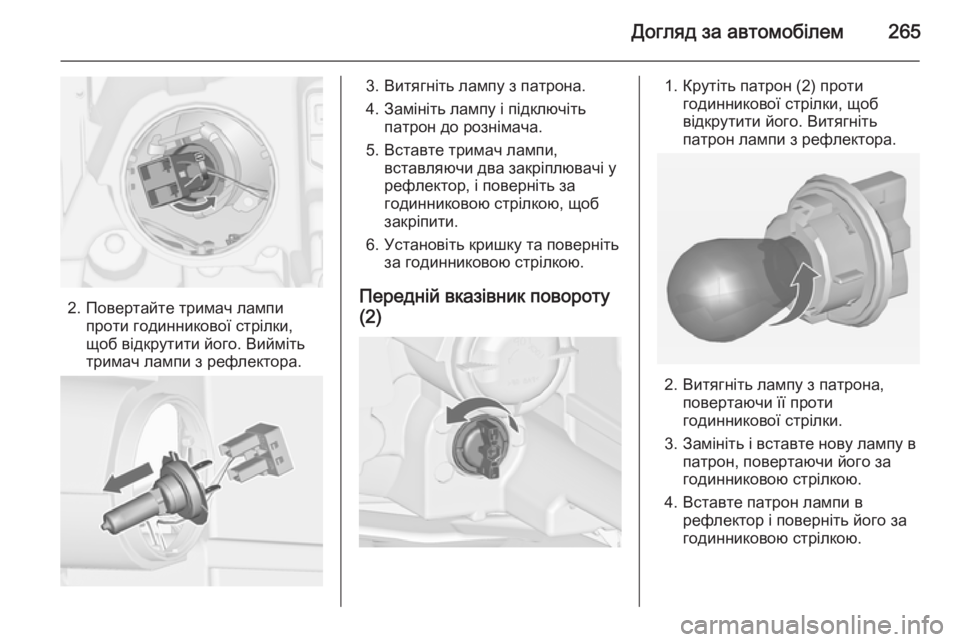

Догляд за автомобілем265
2. Повертайте тримач лампипроти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Витягніть лампу з патрона.
4. Замініть лампу і підключіть патрон до рознімача.
5. Вставте тримач лампи, вставляючи два закріплювачі у
рефлектор, і поверніть за
годинниковою стрілкою, щоб
закріпити.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Передній вказівник повороту
(2)1. Крутіть патрон (2) проти годинникової стрілки, щоб
відкрутити його. Витягніть
патрон лампи з рефлектора.
2. Витягніть лампу з патрона, повертаючи її проти
годинникової стрілки.
3. Замініть і вставте нову лампу в патрон, повертаючи його за
годинниковою стрілкою.
4. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.

266Догляд за автомобілемПротитуманні фариДоступ до ламп можна отримати зднища автомобіля.
1. Викрутіть зовнішні гвинти з кришки, позначені стрілками.
2. Поверніть кришку убік.
Поверніть патрон лампи проти
годинникової стрілки та вийміть
його з рефлектора.
3. Від’єднайте патрон від рознімача, натискаючи на
вушко фіксатора.
4. Витягніть лампу, замініть її на нову і підключіть рознімач.
5. Вставте патрон лампи у рефлектор, поверніть за
годинниковою стрілкою і
зафіксуйте його.
6. Зафіксуйте кришку гвинтами.
Задні ліхтарі
1. Витягніть викрутку.

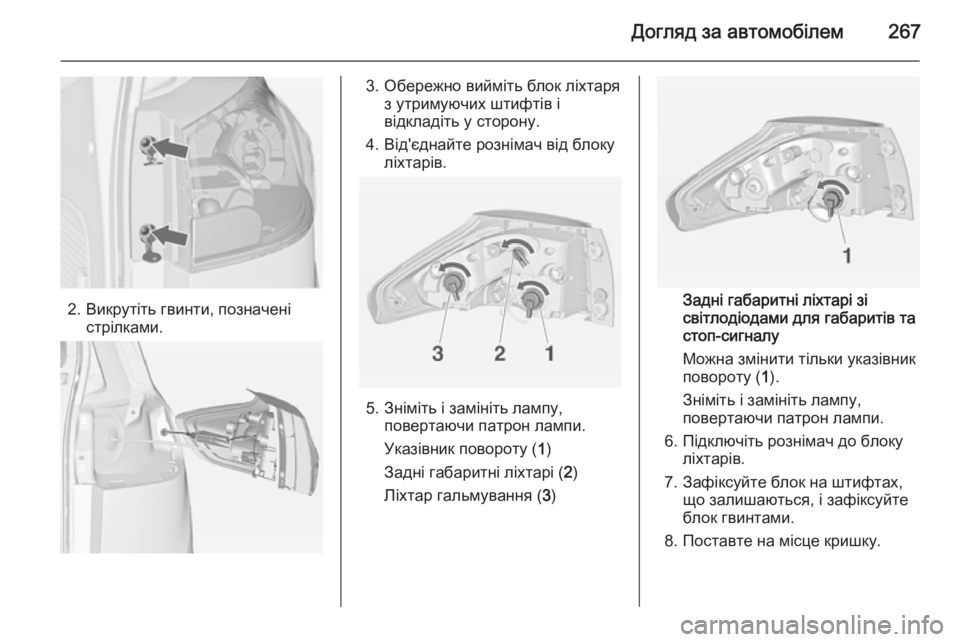

Догляд за автомобілем267
2. Викрутіть гвинти, позначеністрілками.
3. Обережно вийміть блок ліхтаря з утримуючих штифтів і
відкладіть у сторону.
4. Від'єднайте рознімач від блоку ліхтарів.
5. Зніміть і замініть лампу,повертаючи патрон лампи.
Указівник повороту ( 1)
Задні габаритні ліхтарі ( 2)
Ліхтар гальмування ( 3)
Задні габаритні ліхтарі зі
світлодіодами для габаритів та
стоп-сигналу
Можна змінити тільки указівник повороту ( 1).
Зніміть і замініть лампу, повертаючи патрон лампи.
6. Підключіть рознімач до блоку ліхтарів.
7. Зафіксуйте блок на штифтах, що залишаються, і зафіксуйте
блок гвинтами.
8. Поставте на місце кришку.

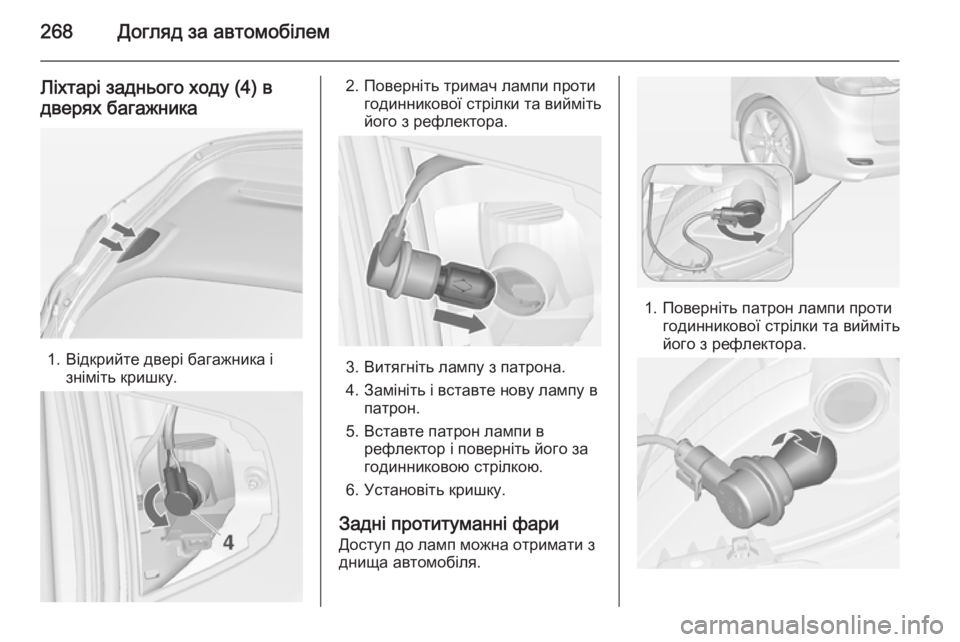

268Догляд за автомобілем
Ліхтарі заднього ходу (4) вдверях багажника
1. Відкрийте двері багажника і зніміть кришку.
2. Поверніть тримач лампи проти годинникової стрілки та вийміть
його з рефлектора.
3. Витягніть лампу з патрона.
4. Замініть і вставте нову лампу в патрон.
5. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.
6. Установіть кришку.
Задні протитуманні фари
Доступ до ламп можна отримати з днища автомобіля.
1. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з рефлектора.

Догляд за автомобілем269
2. Витягніть лампу з патрона,повертаючи її проти
годинникової стрілки.
3. Замініть та вставте нову лампу в патрон, повертаючи його за
годинниковою стрілкою.
4. Вставте патрон лампи у рефлектор, поверніть за
годинниковою стрілкою і
зафіксуйте його.
Перевірка ламп
Увімкніть систему запалення,

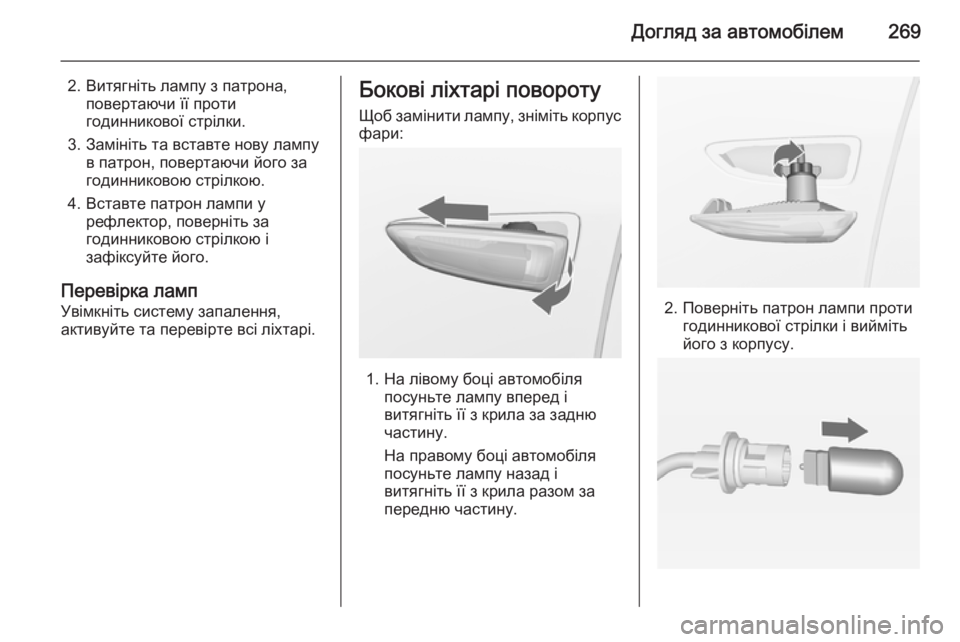

активуйте та перевірте всі ліхтарі.Бокові ліхтарі повороту
Щоб замінити лампу, зніміть корпус
фари:
1. На лівому боці автомобіля посуньте лампу вперед і
витягніть її з крила за задню
частину.
На правому боці автомобіля
посуньте лампу назад і
витягніть її з крила разом за
передню частину.
2. Поверніть патрон лампи проти годинникової стрілки і вийміть
його з корпусу.

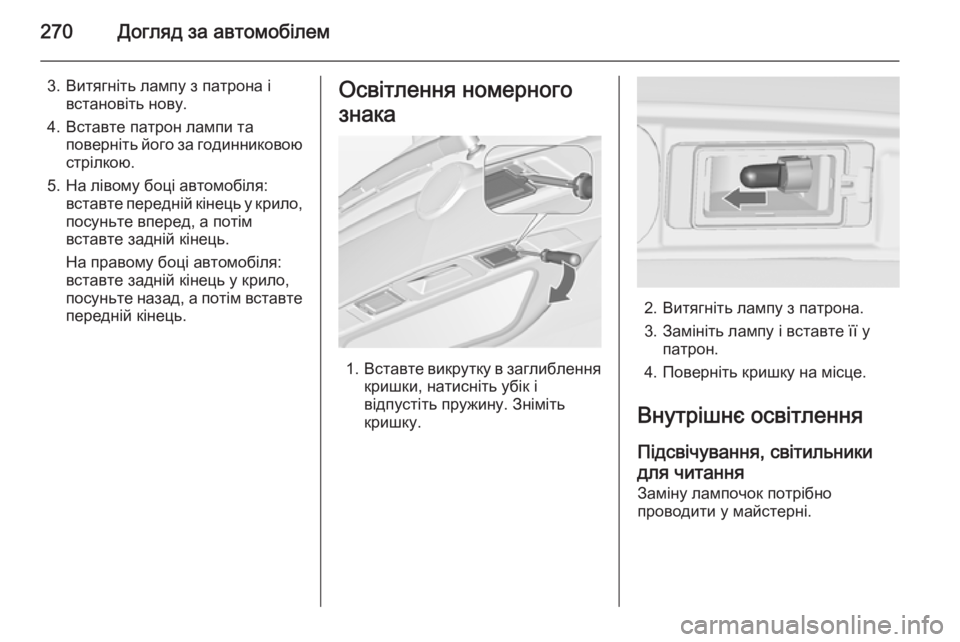

270Догляд за автомобілем
3. Витягніть лампу з патрона івстановіть нову.
4. Вставте патрон лампи та поверніть його за годинниковоюстрілкою.
5. На лівому боці автомобіля: вставте передній кінець у крило,
посуньте вперед, а потім
вставте задній кінець.
На правому боці автомобіля:
вставте задній кінець у крило,
посуньте назад, а потім вставте передній кінець.Освітлення номерного
знака
1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину. Зніміть
кришку.
2. Витягніть лампу з патрона.
3. Замініть лампу і вставте її у патрон.
4. Поверніть кришку на місце.
Внутрішнє освітлення
Підсвічування, світильники
для читання Заміну лампочок потрібно
проводити у майстерні.
