2014 OPEL ZAFIRA C Посібник з експлуатації (in Ukrainian)

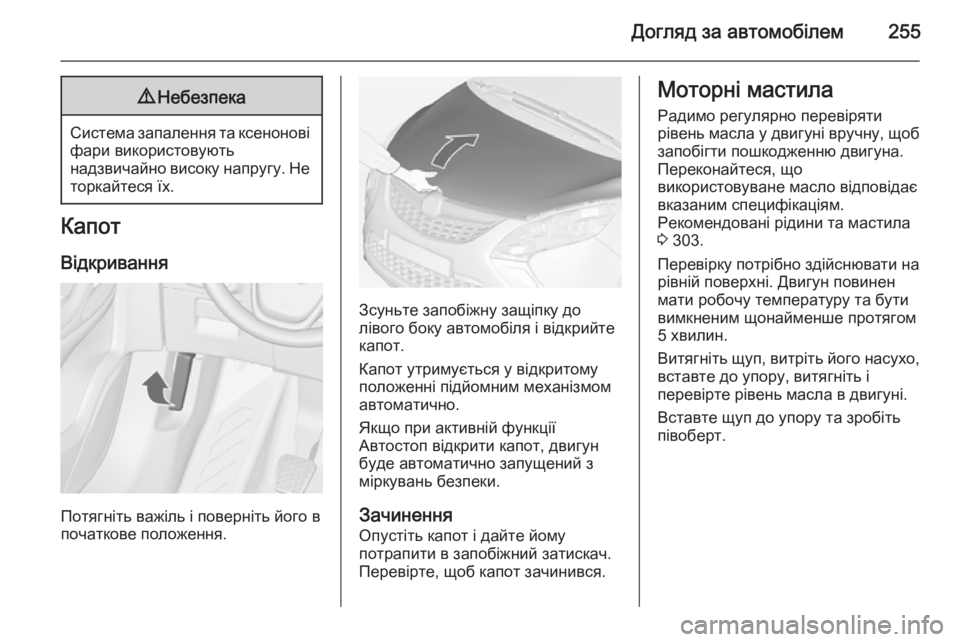

Догляд за автомобілем2559Небезпека
Система запалення та ксенонові
фари використовують
надзвичайно високу напругу. Не торкайтеся їх.
Капот
Відкривання
Потягніть важіль і поверніть його в
початкове положення.
Зсуньте запобіжну защіпку до
лівого боку автомобіля і відкрийте капот.
Капот утримується у відкритому
положенні підйомним механізмом
автоматично.
Якщо при активній функції
Автостоп відкрити капот, двигун
буде автоматично запущений з
міркувань безпеки.
Зачинення
Опустіть капот і дайте йому
потрапити в запобіжний затискач.
Перевірте, щоб капот зачинився.
Моторні мастила
Радимо регулярно перевіряти
рівень масла у двигуні вручну, щоб
запобігти пошкодженню двигуна.
Переконайтеся, що
використовуване масло відповідає
вказаним специфікаціям.
Рекомендовані рідини та мастила 3 303.
Перевірку потрібно здійснювати на
рівній поверхні. Двигун повинен
мати робочу температуру та бути
вимкненим щонайменше протягом 5 хвилин.
Витягніть щуп, витріть його насухо, вставте до упору, витягніть і
перевірте рівень масла в двигуні.
Вставте щуп до упору та зробіть
півоберт.

256Догляд за автомобілем
Залежно від варіанта двигуна
використовуються різні щупи.
Коли рівень масла падає до
позначки MIN, долийте масла.
Ми рекомендуємо використовувати
масло тієї самої якості, яке
використовувалось під час
останньої заміни.
Рівень масла в двигуні не повинен
перевищувати позначку MAX на
щупі.
Для доливання мастила на деяких
двигунах необхідна лійка.Лійка розташована на правому боці
відділення для зберігання у
багажному відділенні.
Скористайтеся лійкою для
доливання моторного мастила в
маслозаливну горловину.
Після доливання покладіть лійку в
пластиковий пакет і сховайте її у
відділення для зберігання.
Обережно
Масло з двигуна потрібно злити.
Заправні обсяги 3 319.

Догляд за автомобілем257

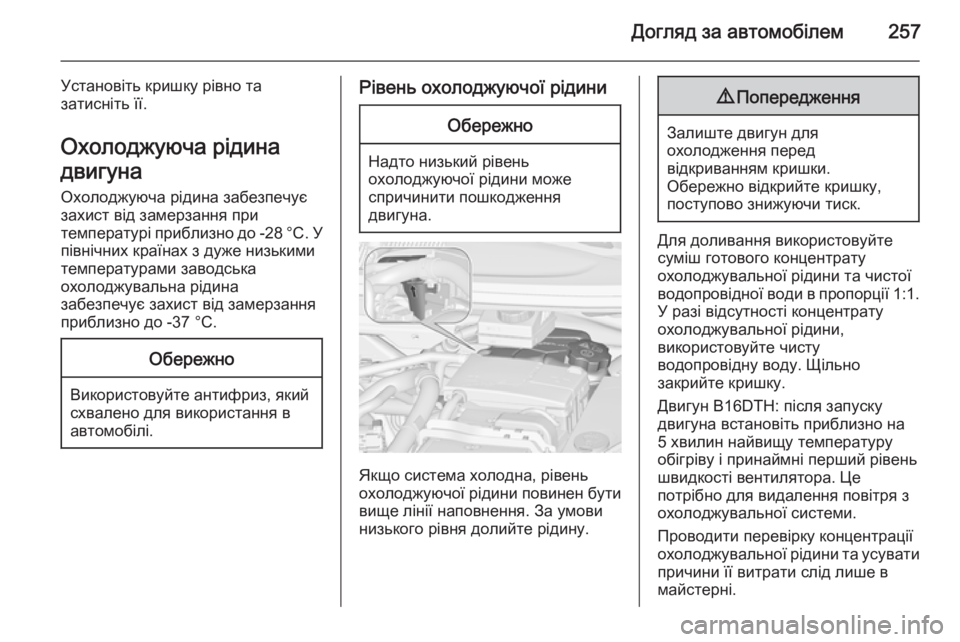

Установіть кришку рівно та
затисніть її.
Охолоджуюча рідина
двигуна Охолоджуюча рідина забезпечує
захист від замерзання при
температурі приблизно до -28 °C. У
північних країнах з дуже низькими
температурами заводська
охолоджувальна рідина
забезпечує захист від замерзання
приблизно до -37 °C.Обережно
Використовуйте антифриз, який
схвалено для використання в
автомобілі.
Рівень охолоджуючої рідиниОбережно
Надто низький рівень
охолоджуючої рідини може
спричинити пошкодження
двигуна.
Якщо система холодна, рівень
охолоджуючої рідини повинен бути
вище лінії наповнення. За умови
низького рівня долийте рідину.
9 Попередження
Залиште двигун для
охолодження перед
відкриванням кришки.
Обережно відкрийте кришку,
поступово знижуючи тиск.
Для доливання використовуйте
суміш готового концентрату
охолоджувальної рідини та чистої
водопровідної води в пропорції 1:1.
У разі відсутності концентрату охолоджувальної рідини,
використовуйте чисту
водопровідну воду. Щільно
закрийте кришку.
Двигун B16DTH: після запуску
двигуна встановіть приблизно на
5 хвилин найвищу температуру
обігріву і принаймні перший рівень
швидкості вентилятора. Це
потрібно для видалення повітря з
охолоджувальної системи.
Проводити перевірку концентрації охолоджувальної рідини та усувати
причини її витрати слід лише в
майстерні.

258Догляд за автомобілемРідина в бачку омивача
Заповніть резурвуар чистою
водою, додавши відповідну
кількість миючої рідини для
лобового скла, до складу якої
входить антифриз. Слідкуйте за
позначками резервуара з миючою
рідиною, щоб дотримуватися
правильного співвідношення рідин
під час змішування.
Обережно
Лише рідина для промивання з
достатньою концентрацією
антифризу забезпечує захист за
низької температури або за
умови її різкого зниження.
Гальма
При мінімальному шарі гальмівної
накладки під час гальмування ви
можете почути скрегіт.
Подорож на великі відстані є
можливою, але потрібно замінити
гальмівні колодки якомога швидше.
Встановивши нові гальмівні
накладки, уникайте зайвого різкого
гальмування протягом перших
кількох поїздок.
Гальмівна рідина9 Попередження
Гальмівна рідина є отруйною та
кородуючою. Уникайте контакту з очима, шкірою, тканинами та
пофарбованими поверхнями.
Рівень гальмівної рідини має бути
на рівні між позначками MIN і MAX .
Під час доливання забезпечте максимальну чистоту гальмівної
рідини, оскільки забруднення може
призвести до порушень у роботі

Догляд за автомобілем259

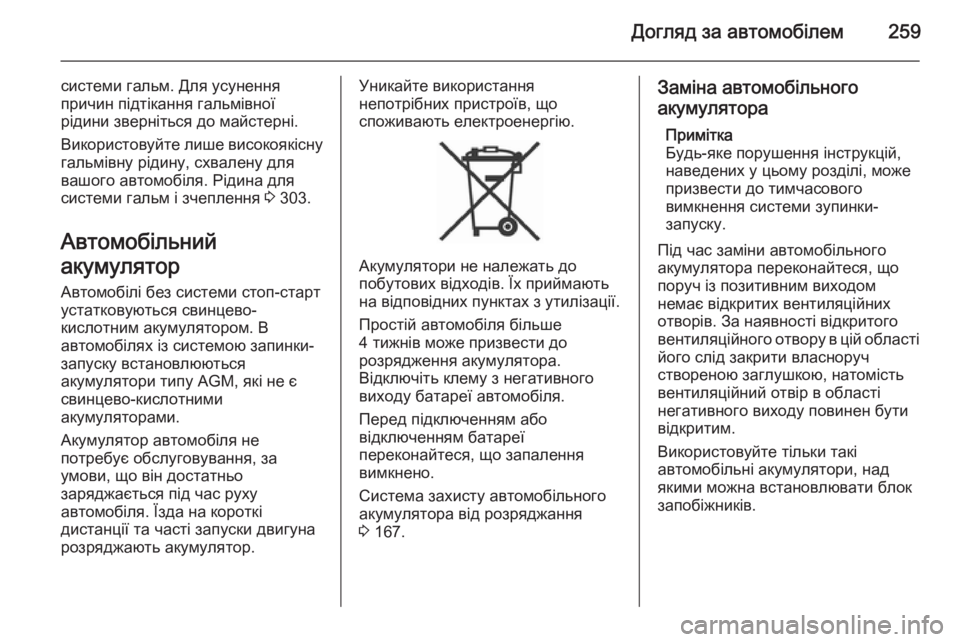

системи гальм. Для усунення
причин підтікання гальмівної
рідини зверніться до майстерні.
Використовуйте лише високоякісну
гальмівну рідину, схвалену для
вашого автомобіля. Рідина для
системи гальм і зчеплення 3 303.
Автомобільний
акумулятор Автомобілі без системи стоп-старт
устатковуються свинцево-
кислотним акумулятором. В
автомобілях із системою запинки-
запуску встановлюються
акумулятори типу AGM, які не є
свинцево-кислотними
акумуляторами.
Акумулятор автомобіля не
потребує обслуговування, за
умови, що він достатньо
заряджається під час руху
автомобіля. Їзда на короткі
дистанції та часті запуски двигуна
розряджають акумулятор.Уникайте використання
непотрібних пристроїв, що
споживають електроенергію.
Акумулятори не належать до
побутових відходів. Їх приймають
на відповідних пунктах з утилізації.
Простій автомобіля більше
4 тижнів може призвести до
розрядження акумулятора.
Відключіть клему з негативного
виходу батареї автомобіля.
Перед підключенням або
відключенням батареї
переконайтеся, що запалення
вимкнено.
Система захисту автомобільного
акумулятора від розряджання
3 167.
Заміна автомобільного
акумулятора
Примітка
Будь-яке порушення інструкцій,
наведених у цьому розділі, може призвести до тимчасового
вимкнення системи зупинки-
запуску.
Під час заміни автомобільного
акумулятора переконайтеся, що
поруч із позитивним виходом
немає відкритих вентиляційних
отворів. За наявності відкритого
вентиляційного отвору в цій області його слід закрити власноруч
створеною заглушкою, натомість
вентиляційний отвір в області
негативного виходу повинен бути
відкритим.
Використовуйте тільки такі
автомобільні акумулятори, над якими можна встановлювати блок
запобіжників.

260Догляд за автомобілем

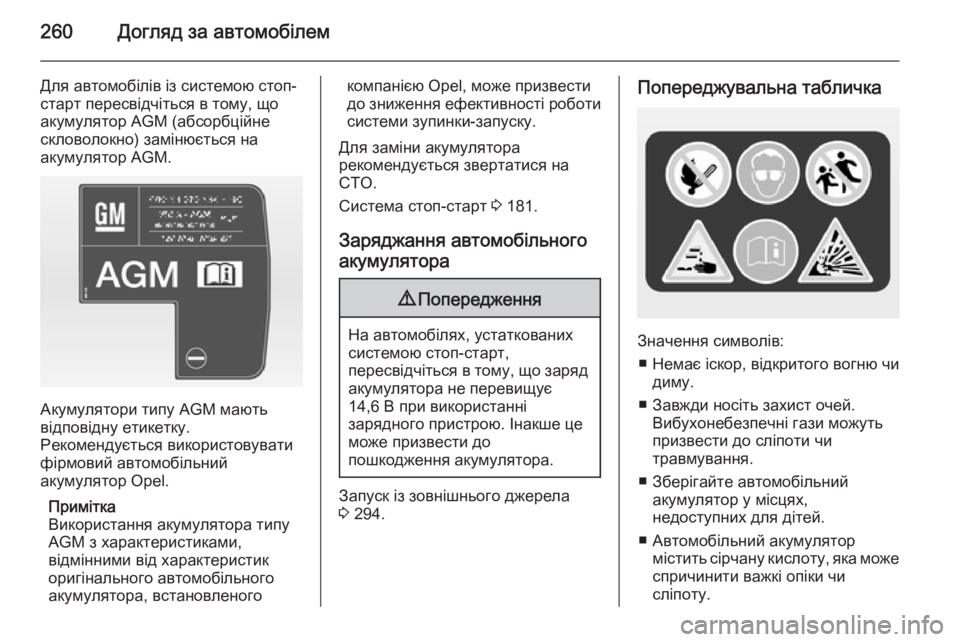

Для автомобілів із системою стоп-
старт пересвідчіться в тому, що
акумулятор AGM (абсорбційне
скловолокно) замінюється на
акумулятор AGM.
Акумулятори типу AGM мають
відповідну етикетку.
Рекомендується використовувати
фірмовий автомобільний
акумулятор Opel.
Примітка
Використання акумулятора типу
AGM з характеристиками,
відмінними від характеристик
оригінального автомобільного
акумулятора, встановленого
компанією Opel, може призвести
до зниження ефективності роботи
системи зупинки-запуску.
Для заміни акумулятора
рекомендується звертатися на
СТО.
Система стоп-старт 3 181.
Заряджання автомобільного
акумулятора9 Попередження
На автомобілях, устаткованих
системою стоп-старт,
пересвідчіться в тому, що заряд акумулятора не перевищує
14,6 В при використанні
зарядного пристрою. Інакше це
може призвести до
пошкодження акумулятора.
Запуск із зовнішнього джерела
3 294.
Попереджувальна табличка
Значення символів:
■ Немає іскор, відкритого вогню чи диму.
■ Завжди носіть захист очей. Вибухонебезпечні гази можуть
призвести до сліпоти чи
травмування.
■ Зберігайте автомобільний акумулятор у місцях,
недоступних для дітей.
■ Автомобільний акумулятор містить сірчану кислоту, яка може
спричинити важкі опіки чи
сліпоту.

Догляд за автомобілем261

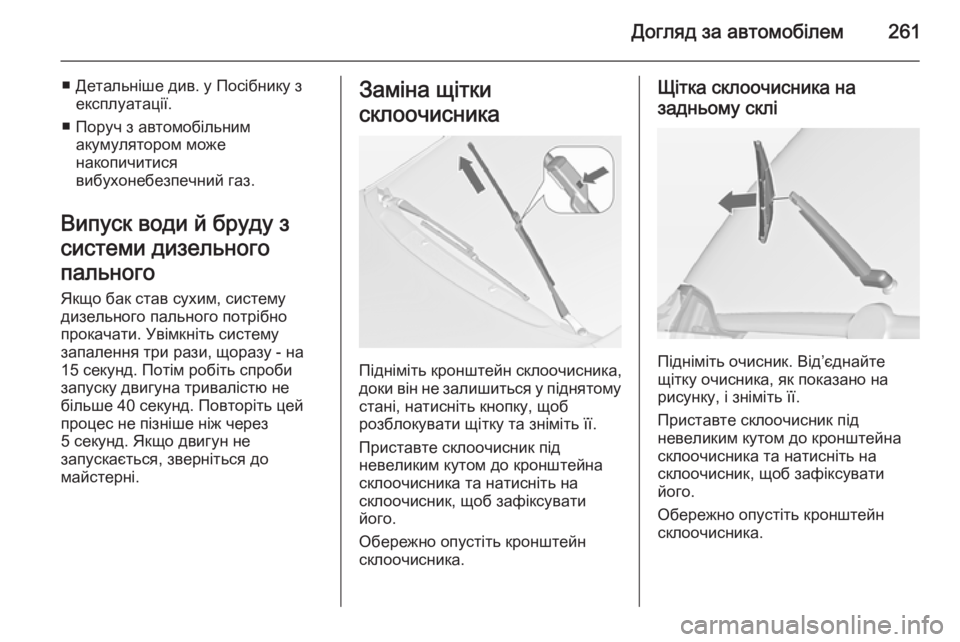

■ Детальніше див. у Посібнику зексплуатації.
■ Поруч з автомобільним акумулятором може
накопичитися
вибухонебезпечний газ.
Випуск води й бруду з
системи дизельного
пального
Якщо бак став сухим, систему
дизельного пального потрібно
прокачати. Увімкніть систему
запалення три рази, щоразу - на
15 секунд. Потім робіть спроби
запуску двигуна тривалістю не
більше 40 секунд. Повторіть цей
процес не пізніше ніж через
5 секунд. Якщо двигун не
запускається, зверніться до
майстерні.Заміна щітки
склоочисника
Підніміть кронштейн склоочисника,
доки він не залишиться у піднятому
стані, натисніть кнопку, щоб
розблокувати щітку та зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Щітка склоочисника на
задньому склі
Підніміть очисник. Від’єднайте
щітку очисника, як показано на рисунку, і зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.

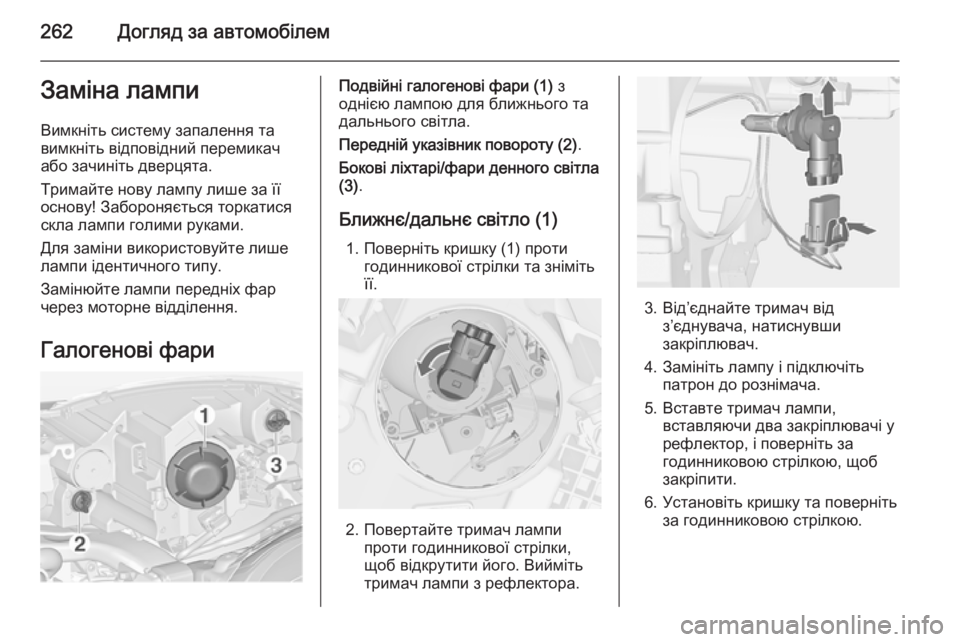

262Догляд за автомобілемЗаміна лампиВимкніть систему запалення та
вимкніть відповідний перемикач
або зачиніть дверцята.
Тримайте нову лампу лише за її
основу! Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторне відділення.
Галогенові фариПодвійні галогенові фари (1) з
однією лампою для ближнього та
дальнього світла.
Передній указівник повороту (2) .
Бокові ліхтарі/фари денного світла (3) .
Ближнє/дальнє світло (1) 1. Поверніть кришку (1) проти годинникової стрілки та зніміть
її.
2. Повертайте тримач лампи проти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Від’єднайте тримач від з’єднувача, натиснувшизакріплювач.
4. Замініть лампу і підключіть патрон до рознімача.
5. Вставте тримач лампи, вставляючи два закріплювачі урефлектор, і поверніть за
годинниковою стрілкою, щоб
закріпити.
6. Установіть кришку та поверніть за годинниковою стрілкою.
