2014 OPEL ZAFIRA C Посібник з експлуатації (in Ukrainian)

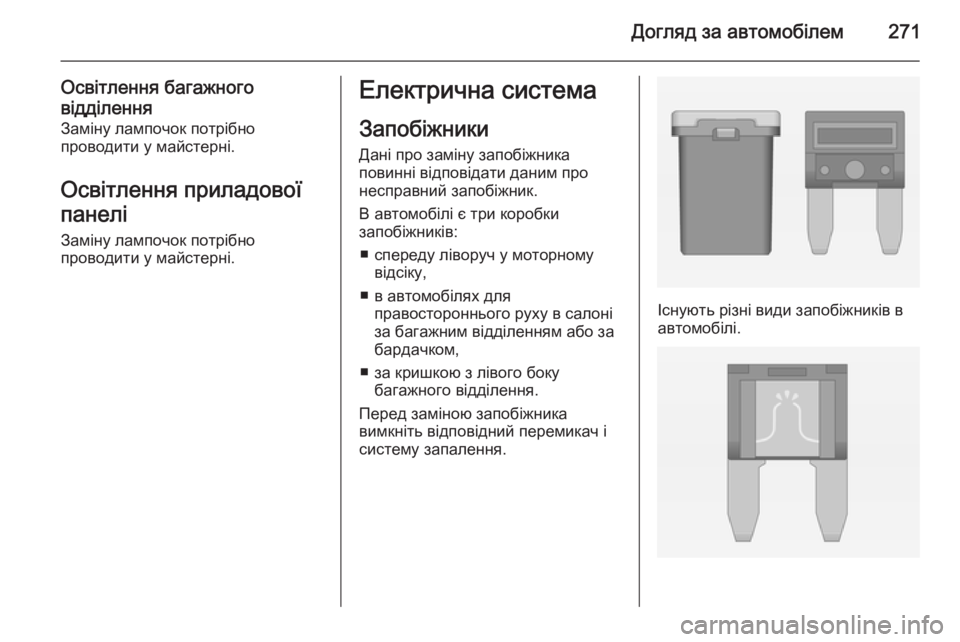

Догляд за автомобілем271
Освітлення багажного
відділення
Заміну лампочок потрібно
проводити у майстерні.
Освітлення приладової
панелі
Заміну лампочок потрібно
проводити у майстерні.Електрична система
Запобіжники
Дані про заміну запобіжника
повинні відповідати даним про
несправний запобіжник.
В автомобілі є три коробки
запобіжників:
■ спереду ліворуч у моторному відсіку,
■ в автомобілях для правостороннього руху в салоні
за багажним відділенням або за
бардачком,
■ за кришкою з лівого боку багажного відділення.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.
Існують різні види запобіжників в
автомобілі.

272Догляд за автомобілем

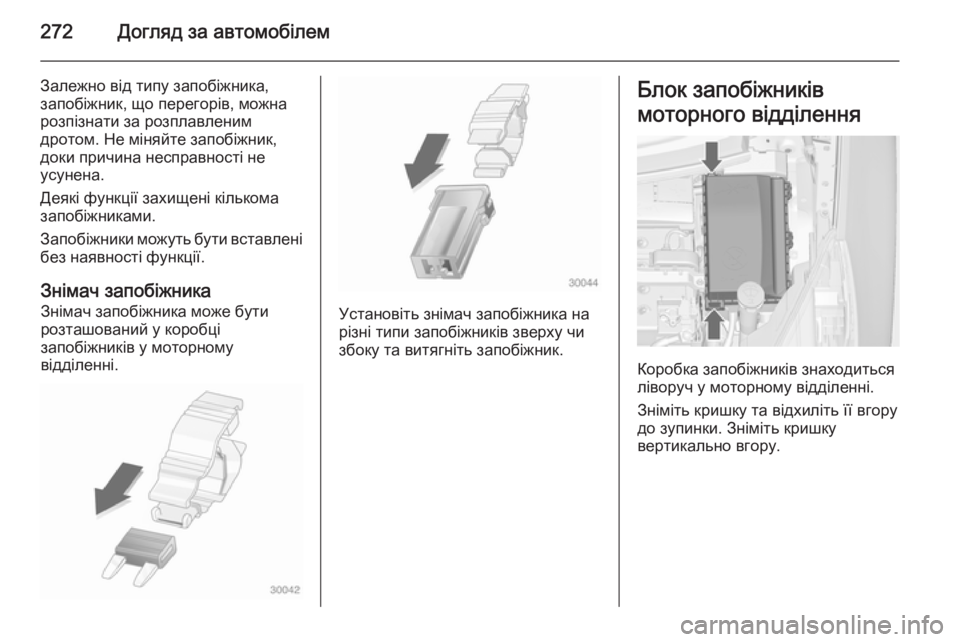

Залежно від типу запобіжника,
запобіжник, що перегорів, можна
розпізнати за розплавленим
дротом. Не міняйте запобіжник,
доки причина несправності не
усунена.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Зніміть кришку та відхиліть її вгору
до зупинки. Зніміть кришку
вертикально вгору.

Догляд за автомобілем273

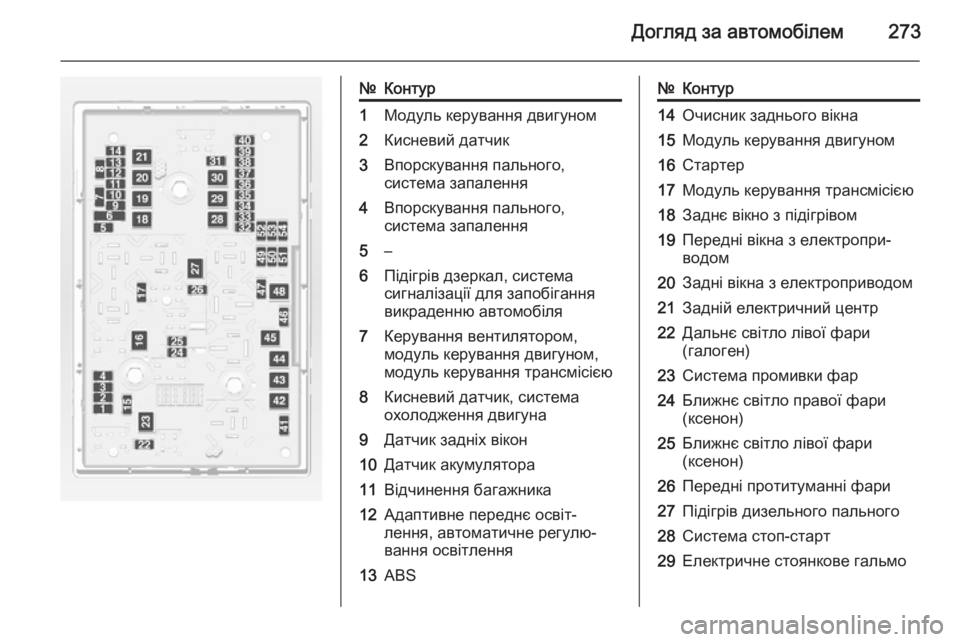

№Контур1Модуль керування двигуном2Кисневий датчик3Впорскування пального,
система запалення4Впорскування пального,
система запалення5–6Підігрів дзеркал, система
сигналізації для запобігання
викраденню автомобіля7Керування вентилятором,
модуль керування двигуном,
модуль керування трансмісією8Кисневий датчик, система
охолодження двигуна9Датчик задніх вікон10Датчик акумулятора11Відчинення багажника12Адаптивне переднє освіт‐
лення, автоматичне регулю‐
вання освітлення13ABS№Контур14Очисник заднього вікна15Модуль керування двигуном16Стартер17Модуль керування трансмісією18Заднє вікно з підігрівом19Передні вікна з електропри‐
водом20Задні вікна з електроприводом21Задній електричний центр22Дальнє світло лівої фари
(галоген)23Система промивки фар24Ближнє світло правої фари
(ксенон)25Ближнє світло лівої фари
(ксенон)26Передні протитуманні фари27Підігрів дизельного пального28Система стоп-старт29Електричне стоянкове гальмо

274Догляд за автомобілем

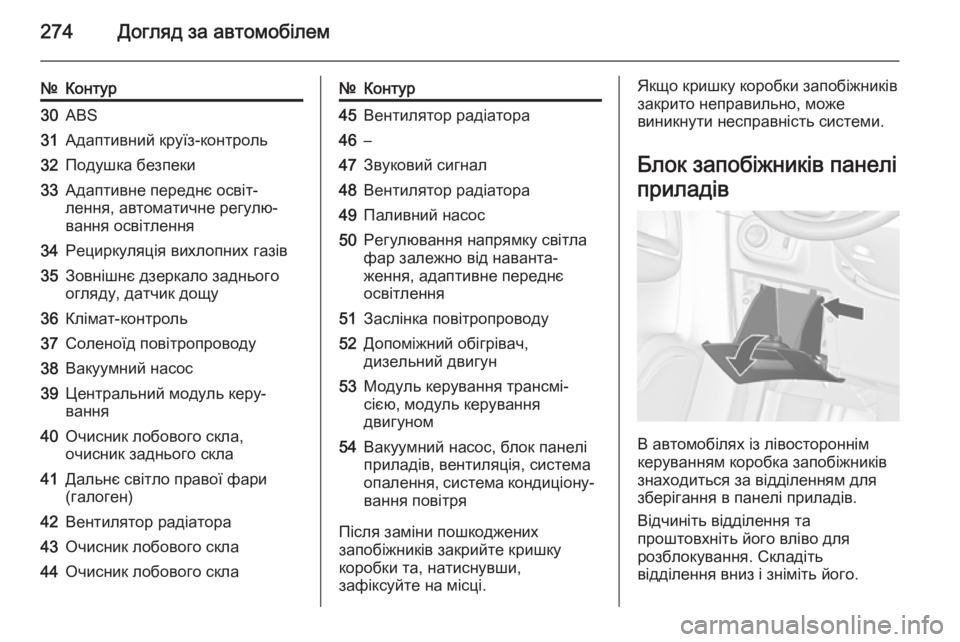

№Контур30ABS31Адаптивний круїз-контроль32Подушка безпеки33Адаптивне переднє освіт‐
лення, автоматичне регулю‐
вання освітлення34Рециркуляція вихлопних газів35Зовнішнє дзеркало заднього
огляду, датчик дощу36Клімат-контроль37Соленоїд повітропроводу38Вакуумний насос39Центральний модуль керу‐
вання40Очисник лобового скла,
очисник заднього скла41Дальнє світло правої фари
(галоген)42Вентилятор радіатора43Очисник лобового скла44Очисник лобового скла№Контур45Вентилятор радіатора46–47Звуковий сигнал48Вентилятор радіатора49Паливний насос50Регулювання напрямку світла фар залежно від наванта‐
ження, адаптивне переднє
освітлення51Заслінка повітропроводу52Допоміжний обігрівач,
дизельний двигун53Модуль керування трансмі‐
сією, модуль керування
двигуном54Вакуумний насос, блок панелі
приладів, вентиляція, система
опалення, система кондиціону‐
вання повітря
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та, натиснувши,
зафіксуйте на місці.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться за відділенням для
зберігання в панелі приладів.
Відчиніть відділення та
проштовхніть його вліво для
розблокування. Складіть
відділення вниз і зніміть його.

Догляд за автомобілем275

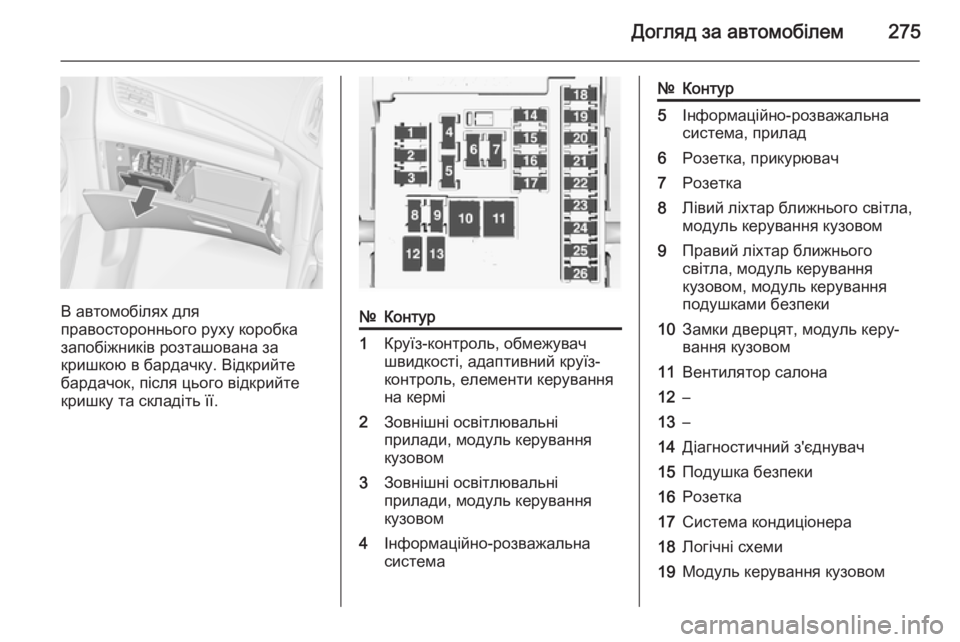

В автомобілях для
правостороннього руху коробка
запобіжників розташована за
кришкою в бардачку. Відкрийте
бардачок, після цього відкрийте
кришку та складіть її.
№Контур1Круїз-контроль, обмежувач
швидкості, адаптивний круїз-
контроль, елементи керування
на кермі2Зовнішні освітлювальні
прилади, модуль керування
кузовом3Зовнішні освітлювальні
прилади, модуль керування
кузовом4Інформаційно-розважальна
система№Контур5Інформаційно-розважальна
система, прилад6Розетка, прикурювач7Розетка8Лівий ліхтар ближнього світла,
модуль керування кузовом9Правий ліхтар ближнього
світла, модуль керування
кузовом, модуль керування
подушками безпеки10Замки дверцят, модуль керу‐
вання кузовом11Вентилятор салона12–13–14Діагностичний з'єднувач15Подушка безпеки16Розетка17Система кондиціонера18Логічні схеми19Модуль керування кузовом

276Догляд за автомобілем

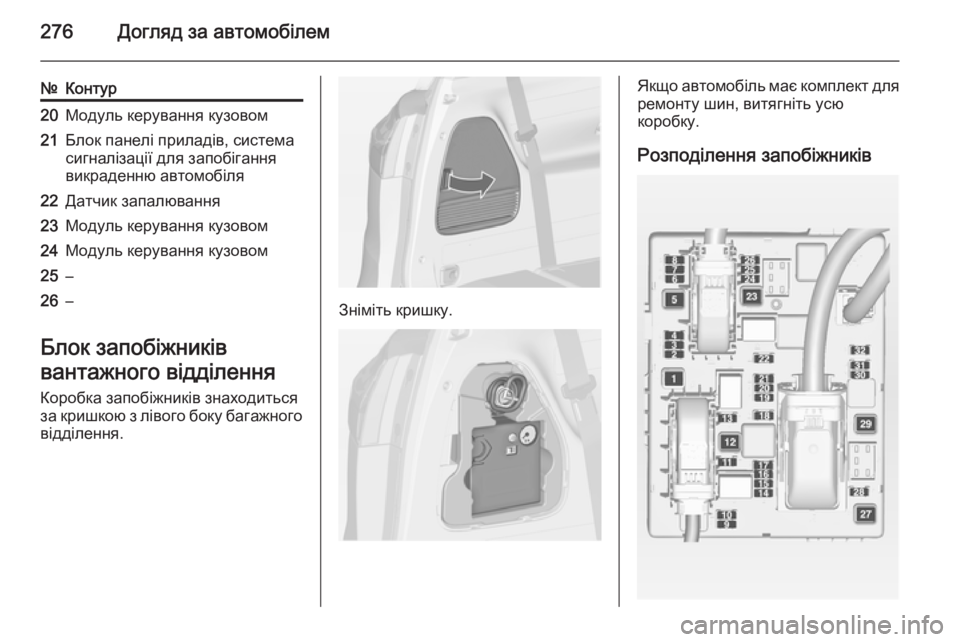

№Контур20Модуль керування кузовом21Блок панелі приладів, система
сигналізації для запобігання
викраденню автомобіля22Датчик запалювання23Модуль керування кузовом24Модуль керування кузовом25–26–
Блок запобіжників
вантажного відділення Коробка запобіжників знаходиться
за кришкою з лівого боку багажного
відділення.
Зніміть кришку.
Якщо автомобіль має комплект для ремонту шин, витягніть усю
коробку.
Розподілення запобіжників

Догляд за автомобілем277

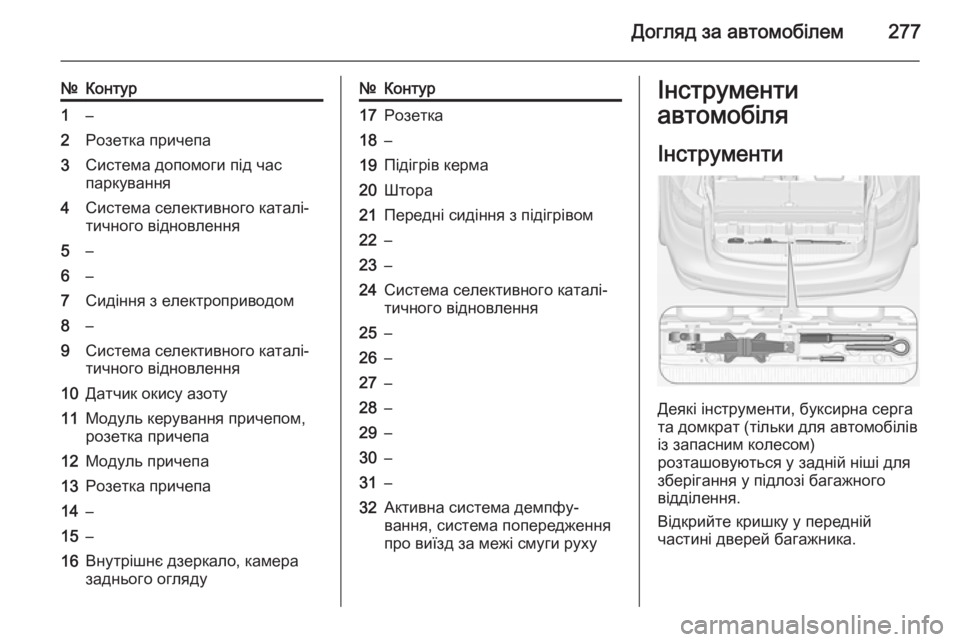

№Контур1–2Розетка причепа3Система допомоги під час
паркування4Система селективного каталі‐
тичного відновлення5–6–7Сидіння з електроприводом8–9Система селективного каталі‐
тичного відновлення10Датчик окису азоту11Модуль керування причепом,
розетка причепа12Модуль причепа13Розетка причепа14–15–16Внутрішнє дзеркало, камера
заднього огляду№Контур17Розетка18–19Підігрів керма20Штора21Передні сидіння з підігрівом22–23–24Система селективного каталі‐
тичного відновлення25–26–27–28–29–30–31–32Активна система демпфу‐
вання, система попередження
про виїзд за межі смуги рухуІнструменти
автомобіля
Інструменти
Деякі інструменти, буксирна серга
та домкрат (тільки для автомобілів
із запасним колесом)
розташовуються у задній ніші для
зберігання у підлозі багажного
відділення.
Відкрийте кришку у передній
частині дверей багажника.

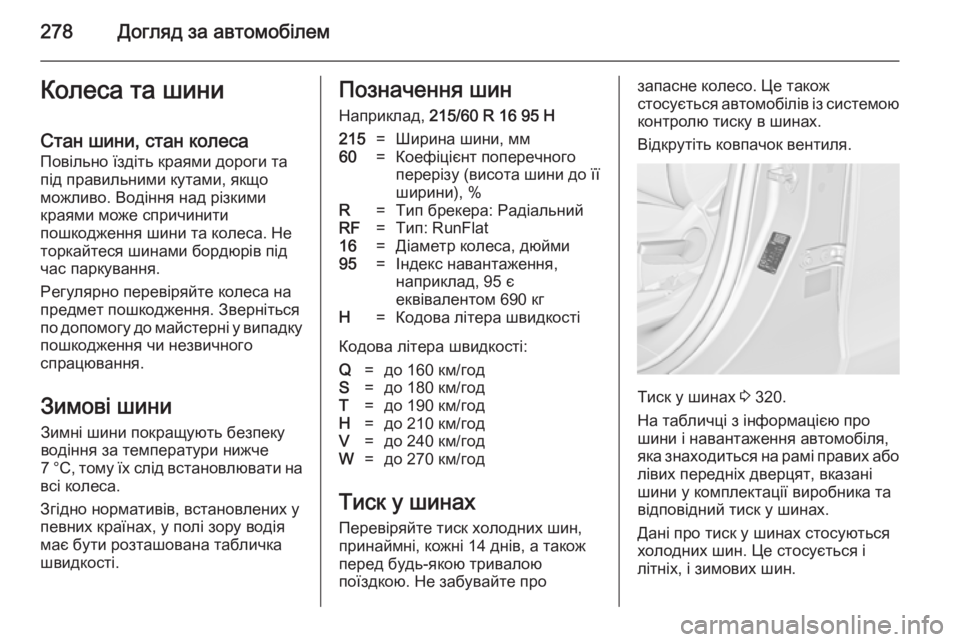

278Догляд за автомобілемКолеса та шини
Стан шини, стан колеса Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку
пошкодження чи незвичного
спрацювання.
Зимові шини Зимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на
всі колеса.
Згідно нормативів, встановлених у
певних країнах, у полі зору водія
має бути розташована табличка
швидкості.Позначення шин
Наприклад, 215/60 R 16 95 H215=Ширина шини, мм60=Коефіцієнт поперечного
перерізу (висота шини до її
ширини), %R=Тип брекера: РадіальнийRF=Тип: RunFlat16=Діаметр колеса, дюйми95=Індекс навантаження,
наприклад, 95 є
еквівалентом 690 кгH=Кодова літера швидкості
Кодова літера швидкості:
Q=до 160 км/годS=до 180 км/годT=до 190 км/годH=до 210 км/годV=до 240 км/годW=до 270 км/год
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів, а також
перед будь-якою тривалою
поїздкою. Не забувайте про
запасне колесо. Це також
стосується автомобілів із системою контролю тиску в шинах.
Відкрутіть ковпачок вентиля.
Тиск у шинах 3 320.
На табличці з інформацією про
шини і навантаження автомобіля,
яка знаходиться на рамі правих або лівих передніх дверцят, вказані
шини у комплектації виробника та
відповідний тиск у шинах.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
