2014 OPEL ZAFIRA C Посібник з експлуатації (in Ukrainian)

Керування автомобілем та експлуатація247
Двигуни, що працюють на
природному газі Споживання газу (комбіноване)
для моделі Opel Zafira становить
4,7 кг/100 км.
Викиди CO 2 (комбінований цикл)
становлять від 167 до 106 г/км.
Характеристики, що стосуються
вашого автомобіля, див. у
Сертифікаті відповідності ЕЕС, що
надається з вашим автомобілем чи
в інших національних
реєстраційних документах.
Загальна інформаціяНаведені офіційні дані про
споживання палива та викиди СО 2
ґрунтуються на базовій моделі ЄС
для стандартного обладнання.
Дані про споживання палива та
викиди СО 2 визначені відповідно
до Регламенту R (EC) № 715/2007 (чинна версія) з урахуванням маси
транспортного засобу в робочому
стані згідно з вимогами цього
регламенту.Дані надаються тільки для
порівняння з різними
модифікаціями автомобілів і не
сприймаються як гарантія
фактичного рівня споживання
палива конкретною моделлю
автомобіля. Додаткове
обладнання може призвести до
незначного збільшення
споживання палива та викидів СО
2,
порівняно із наведеними даними.
Більш того, витрати пального
залежать від особистого стилю
водіння, а також від інтенсивності
руху та дорожніх умов.
Природний газ
Дані щодо споживання пального
були отримані внаслідок
використання еталонного палива
G20 (вміст метану
99 – 100 молей%) за вказаних
дорожніх умов. У разі використання природного газу з меншою
пропорцією метану споживання
палива може відрізнятися від
наведених тут значень.Зчіпний пристрій для
причепа
Загальна інформація Використовуйте лише схвалене
для вашого автомобіля
обладнання. Автомобілі з
двигунами, що працюють на
природному газі, потребують
спеціального буксирувального
обладнання.
Проводьте модернізацію
буксирувального обладнання в
майстерні. Це може бути
потрібним, щоб внести зміни, які
впливають на систему
охолодження, теплозахист або
інше обладнання.
Функція виявлення перегорілої
лампи стоп-сигналу причепа не виявляє частковий вихід ламп з
ладу. Наприклад, коли
встановлено 4 лампи по 5 Вт,
функція виявить неполадку, тільки
коли залишиться одна лампа 5 Вт
або не залишиться жодної.

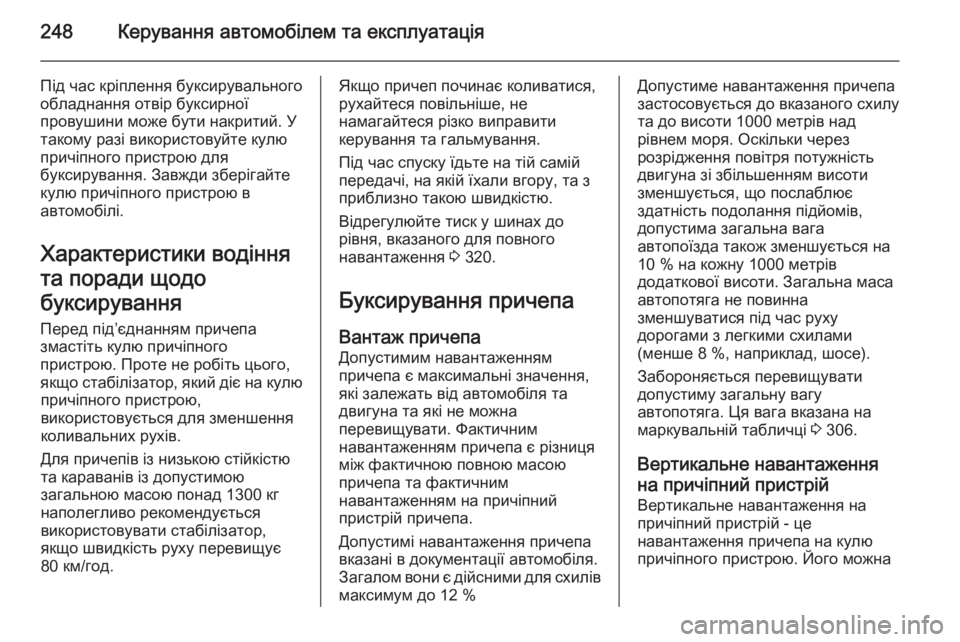

248Керування автомобілем та експлуатація
Під час кріплення буксирувального
обладнання отвір буксирної
провушини може бути накритий. У
такому разі використовуйте кулю
причіпного пристрою для
буксирування. Завжди зберігайте кулю причіпного пристрою в
автомобілі.
Характеристики водіння
та поради щодо
буксирування
Перед під’єднанням причепа
змастіть кулю причіпного
пристрою. Проте не робіть цього,
якщо стабілізатор, який діє на кулю причіпного пристрою,
використовується для зменшення
коливальних рухів.
Для причепів із низькою стійкістю
та караванів із допустимою
загальною масою понад 1300 кг
наполегливо рекомендується
використовувати стабілізатор,
якщо швидкість руху перевищує
80 км/год.Якщо причеп починає коливатися,
рухайтеся повільніше, не
намагайтеся різко виправити
керування та гальмування.
Під час спуску їдьте на тій самій
передачі, на якій їхали вгору, та з
приблизно такою швидкістю.
Відрегулюйте тиск у шинах до
рівня, вказаного для повного
навантаження 3 320.
Буксирування причепа
Вантаж причепа Допустимим навантаженням
причепа є максимальні значення,
які залежать від автомобіля та
двигуна та які не можна
перевищувати. Фактичним
навантаженням причепа є різниця
між фактичною повною масою
причепа та фактичним
навантаженням на причіпний
пристрій причепа.
Допустимі навантаження причепа вказані в документації автомобіля.
Загалом вони є дійсними для схилів максимум до 12 %Допустиме навантаження причепа
застосовується до вказаного схилу
та до висоти 1000 метрів над
рівнем моря. Оскільки через
розрідження повітря потужність
двигуна зі збільшенням висоти
зменшується, що послаблює
здатність подолання підйомів,
допустима загальна вага
автопоїзда також зменшується на
10 % на кожну 1000 метрів
додаткової висоти. Загальна маса
автопотяга не повинна
зменшуватися під час руху
дорогами з легкими схилами
(менше 8 %, наприклад, шосе).
Забороняється перевищувати
допустиму загальну вагу
автопотяга. Ця вага вказана на
маркувальній табличці 3 306.
Вертикальне навантаження
на причіпний пристрій Вертикальне навантаження на
причіпний пристрій - це
навантаження причепа на кулю
причіпного пристрою. Його можна

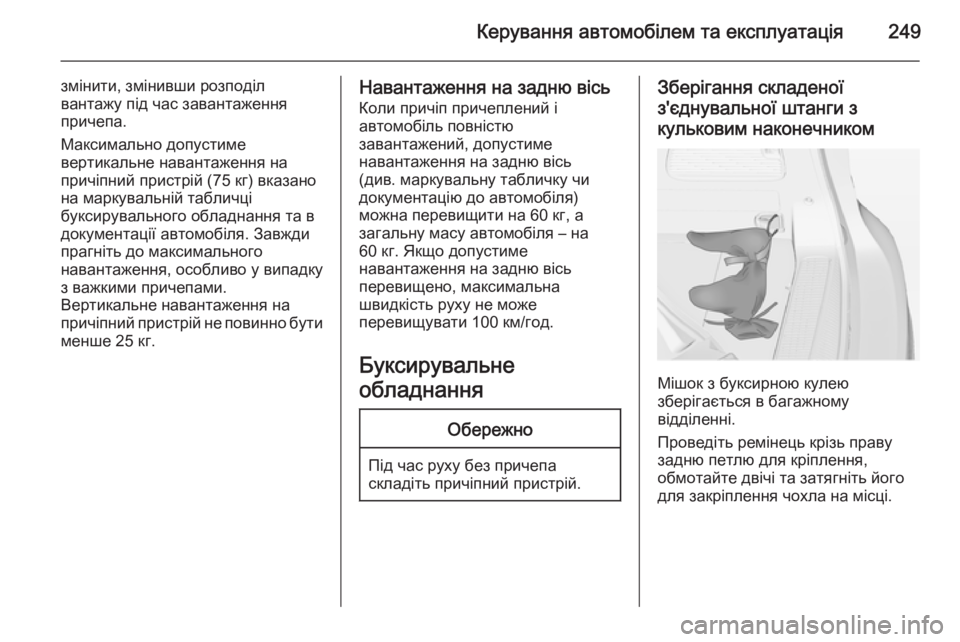

Керування автомобілем та експлуатація249
змінити, змінивши розподіл
вантажу під час завантаження
причепа.
Максимально допустиме
вертикальне навантаження на
причіпний пристрій (75 кг) вказано на маркувальній табличці
буксирувального обладнання та в
документації автомобіля. Завжди
прагніть до максимального
навантаження, особливо у випадку
з важкими причепами.
Вертикальне навантаження на
причіпний пристрій не повинно бути
менше 25 кг.Навантаження на задню вісь
Коли причіп причеплений і
автомобіль повністю
завантажений, допустиме
навантаження на задню вісь
(див. маркувальну табличку чи
документацію до автомобіля)
можна перевищити на 60 кг, а
загальну масу автомобіля – на
60 кг. Якщо допустиме
навантаження на задню вісь
перевищено, максимальна
швидкість руху не може
перевищувати 100 км/год.
Буксирувальне
обладнанняОбережно
Під час руху без причепа
складіть причіпний пристрій.
Зберігання складеної
з'єднувальної штанги з
кульковим наконечником
Мішок з буксирною кулею
зберігається в багажному
відділенні.
Проведіть ремінець крізь праву задню петлю для кріплення,
обмотайте двічі та затягніть його
для закріплення чохла на місці.

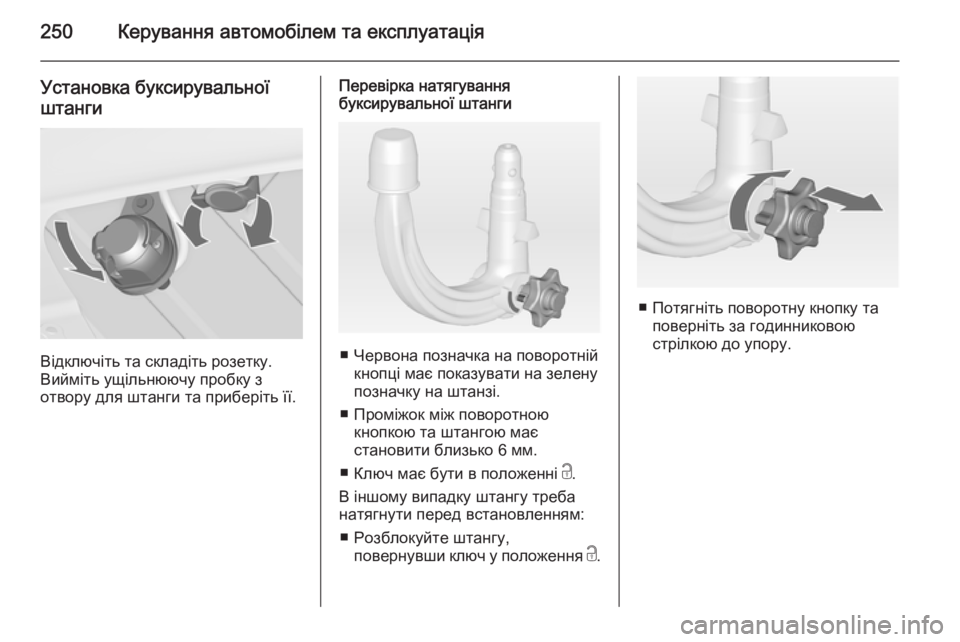

250Керування автомобілем та експлуатація
Установка буксирувальної
штанги
Відключіть та складіть розетку.
Вийміть ущільнюючу пробку з
отвору для штанги та приберіть її.
Перевірка натягування
буксирувальної штанги
■ Червона позначка на поворотній
кнопці має показувати на зелену
позначку на штанзі.
■ Проміжок між поворотною кнопкою та штангою має
становити близько 6 мм.
■ Ключ має бути в положенні c.
В іншому випадку штангу треба
натягнути перед встановленням:
■ Розблокуйте штангу, повернувши ключ у положення c.
■ Потягніть поворотну кнопку та
поверніть за годинниковою
стрілкою до упору.

Керування автомобілем та експлуатація251
Установка буксирувальної штанги
Вставте натягнуту штангу в отвір та
натисніть вгору до звукового
сигналу.
Поворотна ручка відходить назад
на початкове положення,
залишаючись навпроти штанги без пропуску.
9 Попередження
Забороняється торкатися
поворотної ручки під час
вставляння.
Заблокуйте штангу, повернувши
ключ в положення e. Вийміть ключ
і закрийте запобіжний клапан.
Отвір для відривного
блокувального тросу
Причепіть відривний блокувальний
трос до отвору.
Перевірте, щоб штанга була правильно встановлена
■ Зелена позначка на поворотній кнопці має показувати на зелену
позначку на штанзі.
■ Між поворотною ручкою та штангою не повинно бути зазору.
■ Штанга повинна щільноприлягати до отвору.
■ Штанга повинна бути заблокована, а ключ потрібно
витягнути.9 Попередження
Буксирування причепа
дозволяється лише, коли
штанга причіпного пристрою
встановлена правильно. Якщо
штанга заходить неправильно,
зверніться по допомогу до
майстерні.

252Керування автомобілем та експлуатація
Знімання буксирувальноїштанги
Щоб розблокувати штангу,
відкрийте запобіжну кришку та
поверніть ключ у положення c.
Потягніть поворотну ручку та поверніть за годинниковою
стрілкою до упору. Потягніть
штангу донизу.
Вставте ущільнюючу пробку в
отвір. Складіть вилку.
Система допомоги під
час руху з причепом Якщо система виявляє коливальні
рухи, потужність двигуна
зменшується, а поєднання
автомобіль/причіп селективно
гальмується до припинення
коливання. Під час роботи системи тримайте кермо максимально
міцно.
Функція стабілізації причепа (TSA)
є складовою електронної системи
курсової стійкості 3 198.

Догляд за автомобілем253Догляд за
автомобілемЗагальна інформація ...............253
Перевірки автомобіля ..............254
Заміна лампи ............................ 262
Електрична система ................271
Інструменти автомобіля ..........277
Колеса та шини ........................278
Запуск від зовнішнього дже‐
рела ........................................... 294
Буксирування ............................ 296
Догляд за зовнішнім виглядом 298Загальна інформація
Аксесуари та модифікації
автомобілів Рекомендується використовувати
оригінальні деталі, аксесуари, а
також схвалені виробником
частини для вашого типу
автомобіля. Ми не можемо оцінити
та гарантувати надійність
продуктів, навіть якщо вони
відповідають регулятивним
нормам або отримали будь-яке інше схвалення.
Не вносьте жодних змін до
електричної системи, наприклад,
змін в електронні системи
керування (налаштування чіпа).Обережно
При транспортуванні
транспортного засобу потягом чи евакуатором закрилки
можуть бути пошкоджені.
Зберігання автомобіля
Зберігання протягом
тривалого періоду часу
Якщо автомобіль потрібно
зберігати протягом кількох місяців:
■ Помийте автомобіль і натріть його воском.
■ Перевірте віск у моторному відсіку та на днищі.
■ Почистіть та законсервуйте гумові ущільнювачі.
■ Повністю заповніть паливний бак.
■ Замініть масло в двигуні.
■ Висушіть резервуар для миючої рідини.
■ Перевірте рівень антифризу та захист від корозії.
■ Відрегулюйте тиск у шинах до рівня, вказаного для повного
навантаження.
■ Поставте автомобіль в сухому, добре провітрюваному місці.
Увімкніть першу чи задню

254Догляд за автомобілем
передачу чи встановіть селектор
у положення P. Попередьте
відкат автомобіля.
■ Не застосовуйте стоянкове гальмо.
■ Відчиніть капот, зачиніть усі дверцята та заблокуйте
автомобіль.
■ Відключіть клему з негативного виходу батареї автомобіля.
Майте на увазі, всі системи
перестануть працювати,
наприклад, система запобігання
викраденню автомобіля.
Повернення до експлуатації
Якщо автомобіль потрібно
повернути до експлуатації:
■ Підключіть клему до негативного виходу батареї автомобіля.
Активуйте систему
електропідйомників вікон.
■ Перевірте тиск у шинах.
■ Заповніть резервуар омиваючою рідиною.
■ Перевірте рівень масла в двигуні.■ Перевірте рівень охолоджуючої
рідини.
■ За потреби встановіть номерний знак.
Отримання автомобіля
після відпрацювання
ресурсу
Інформація про центри прийому
автомобілів, термін експлуатації
яких завершився, і їх переробку,
доступна на нашому веб-сайті, у
тих країнах, де це є нормативною
вимогою. Довіряйте виконання цієї
роботи лише авторизованим
центрам переробки.
Вторинна переробка автомобілів,
які працюють на скрапленому газі,
має виконуватися в авторизованих
сервісних центрах.Перевірки автомобіля
Виконання робіт9 Попередження
Перевірки в моторному відсіку
здійснюйте лише, коли
вимкнено систему запалення.
Вентилятор охолодження може
почати працювати навіть, якщо
система запалення вимкнена.
