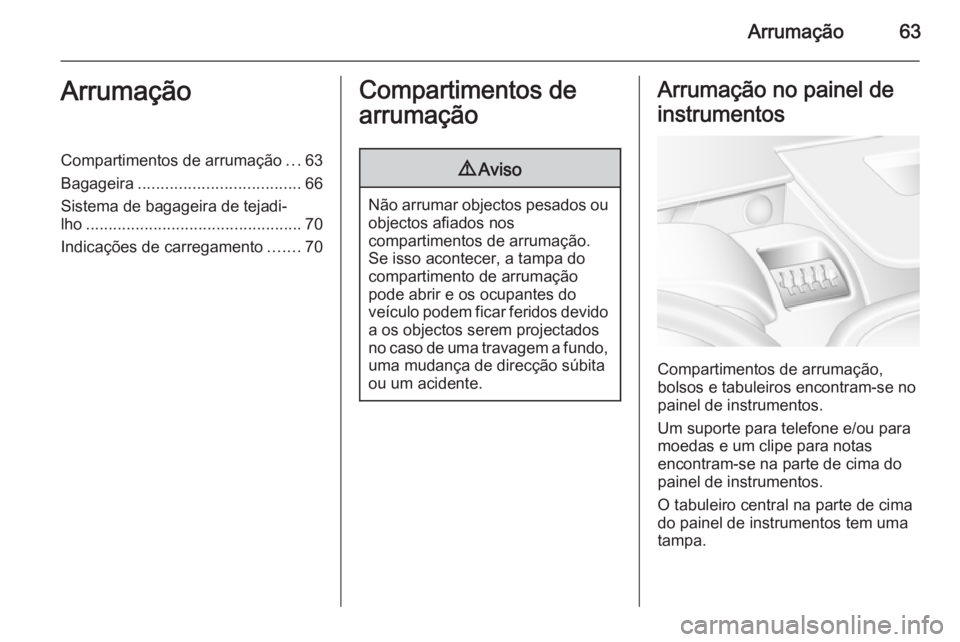

Arrumação63ArrumaçãoCompartimentos de arrumação...63
Bagageira .................................... 66
Sistema de bagageira de tejadi‐
lho ................................................ 70
Indicações de carregamento .......70Compartimentos de
arrumação9 Aviso
Não arrumar objectos pesados ou
objectos afiados nos
compartimentos de arrumação.
Se isso acontecer, a tampa do
compartimento de arrumação
pode abrir e os ocupantes do
veículo podem ficar feridos devido a os objectos serem projectados
no caso de uma travagem a fundo,
uma mudança de direcção súbita
ou um acidente.
Arrumação no painel de
instrumentos
Compartimentos de arrumação,
bolsos e tabuleiros encontram-se no
painel de instrumentos.
Um suporte para telefone e/ou para
moedas e um clipe para notas
encontram-se na parte de cima do
painel de instrumentos.
O tabuleiro central na parte de cima
do painel de instrumentos tem uma
tampa.

64Arrumação

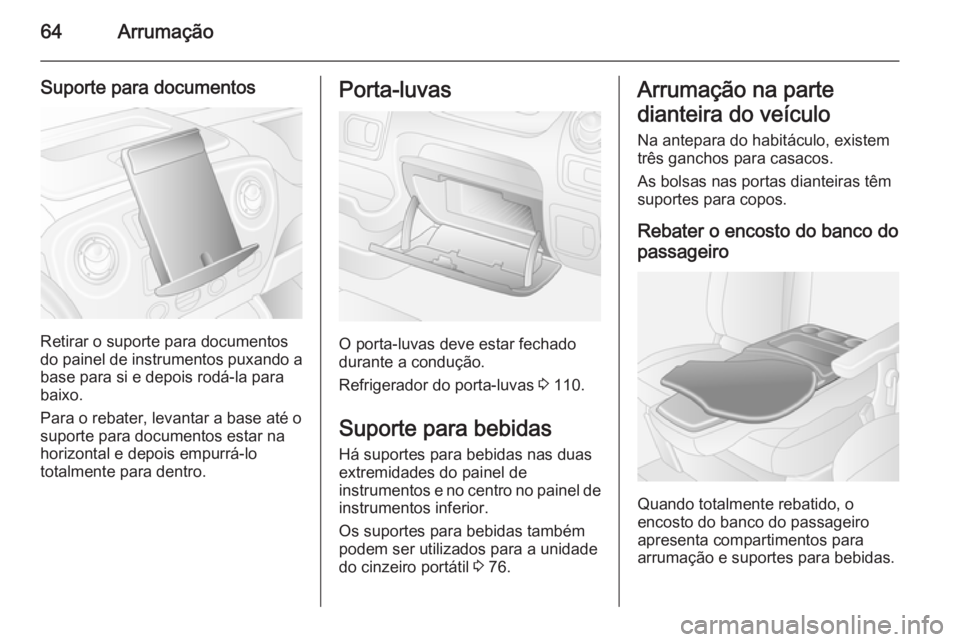

Suporte para documentos
Retirar o suporte para documentos
do painel de instrumentos puxando a
base para si e depois rodá-la para
baixo.
Para o rebater, levantar a base até o
suporte para documentos estar na horizontal e depois empurrá-lo
totalmente para dentro.
Porta-luvas
O porta-luvas deve estar fechado
durante a condução.
Refrigerador do porta-luvas 3 110.
Suporte para bebidas Há suportes para bebidas nas duas
extremidades do painel de
instrumentos e no centro no painel de instrumentos inferior.
Os suportes para bebidas também
podem ser utilizados para a unidade
do cinzeiro portátil 3 76.
Arrumação na parte
dianteira do veículo
Na antepara do habitáculo, existem
três ganchos para casacos.
As bolsas nas portas dianteiras têm
suportes para copos.
Rebater o encosto do banco do
passageiro
Quando totalmente rebatido, o
encosto do banco do passageiro
apresenta compartimentos para
arrumação e suportes para bebidas.

Arrumação65

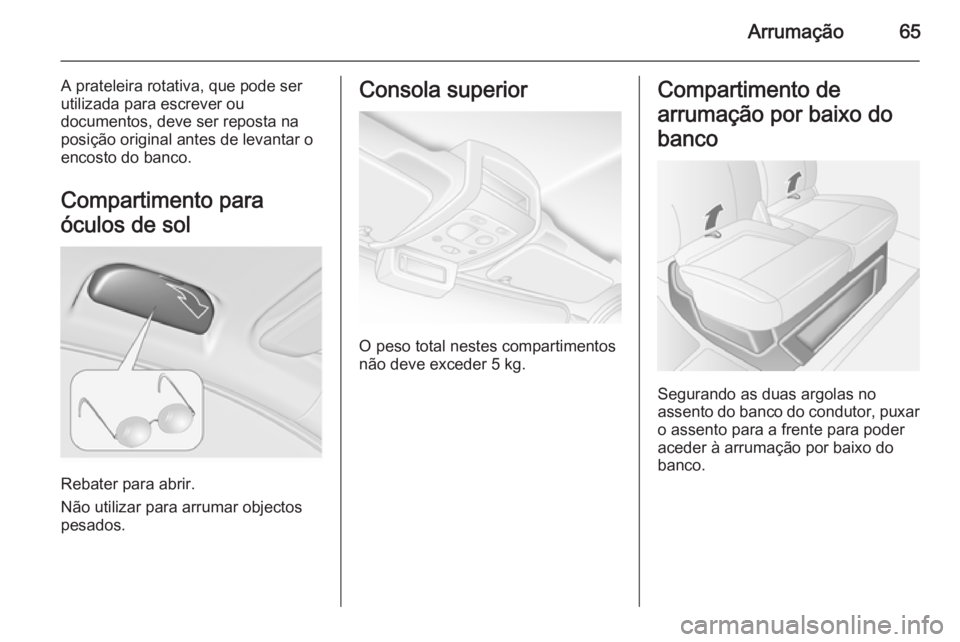

A prateleira rotativa, que pode ser
utilizada para escrever ou
documentos, deve ser reposta na
posição original antes de levantar o
encosto do banco.
Compartimento para
óculos de sol
Rebater para abrir.
Não utilizar para arrumar objectos
pesados.
Consola superior
O peso total nestes compartimentos
não deve exceder 5 kg.
Compartimento de
arrumação por baixo do
banco
Segurando as duas argolas no
assento do banco do condutor, puxar o assento para a frente para poder
aceder à arrumação por baixo do banco.

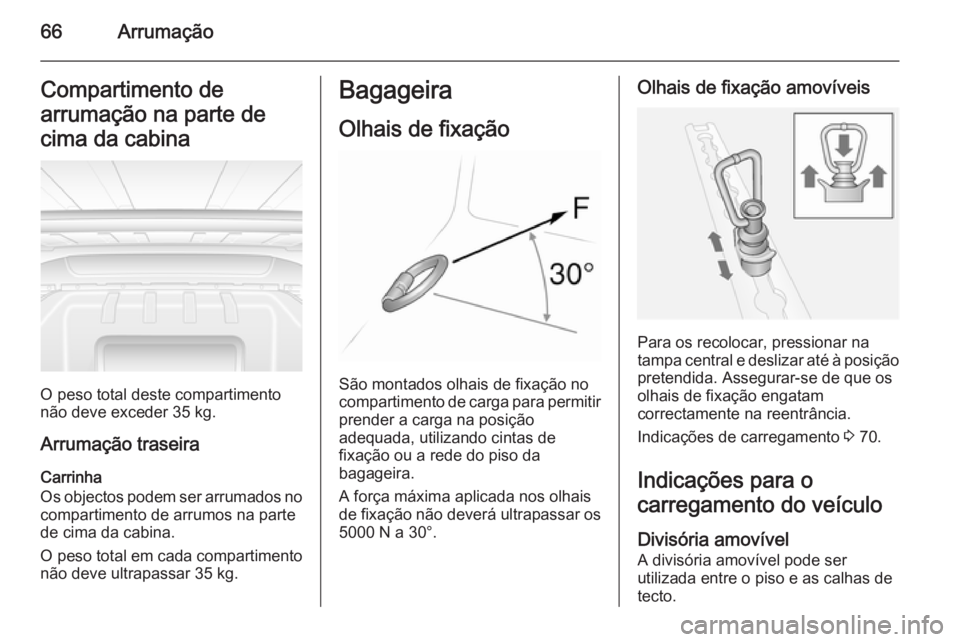

66ArrumaçãoCompartimento de
arrumação na parte de
cima da cabina
O peso total deste compartimento
não deve exceder 35 kg.
Arrumação traseira
Carrinha
Os objectos podem ser arrumados no compartimento de arrumos na parte
de cima da cabina.
O peso total em cada compartimento
não deve ultrapassar 35 kg.
Bagageira
Olhais de fixação
São montados olhais de fixação no
compartimento de carga para permitir prender a carga na posição
adequada, utilizando cintas de
fixação ou a rede do piso da
bagageira.
A força máxima aplicada nos olhais
de fixação não deverá ultrapassar os
5000 N a 30°.
Olhais de fixação amovíveis
Para os recolocar, pressionar na
tampa central e deslizar até à posição pretendida. Assegurar-se de que os
olhais de fixação engatam
correctamente na reentrância.
Indicações de carregamento 3 70.
Indicações para o
carregamento do veículo
Divisória amovível
A divisória amovível pode ser
utilizada entre o piso e as calhas de
tecto.

Arrumação67
Para a deslocar, puxar para baixo a
patilha para soltar a divisória e
colocá-la onde necessário.
Assegurar-se que as patilhas ficam
totalmente engatadas e que a
divisória fica na vertical.Quando não estiver a ser usada,
arrumar a divisória num dos lados da
bagageira.
Barras de bloqueio telescópicas
As barras de bloqueio telescópicas
podem ser utilizadas na vertical ou na
horizontal.
Antes de fazer o carregamento,
assegurar-se de que as barras de
bloqueio estão totalmente engatadas nas calhas de carga.
Para as soltar, pressionar o trinco e
ao mesmo tempo deslizar a barra.
Carga máxima 100 daN/700mm.

68Arrumação

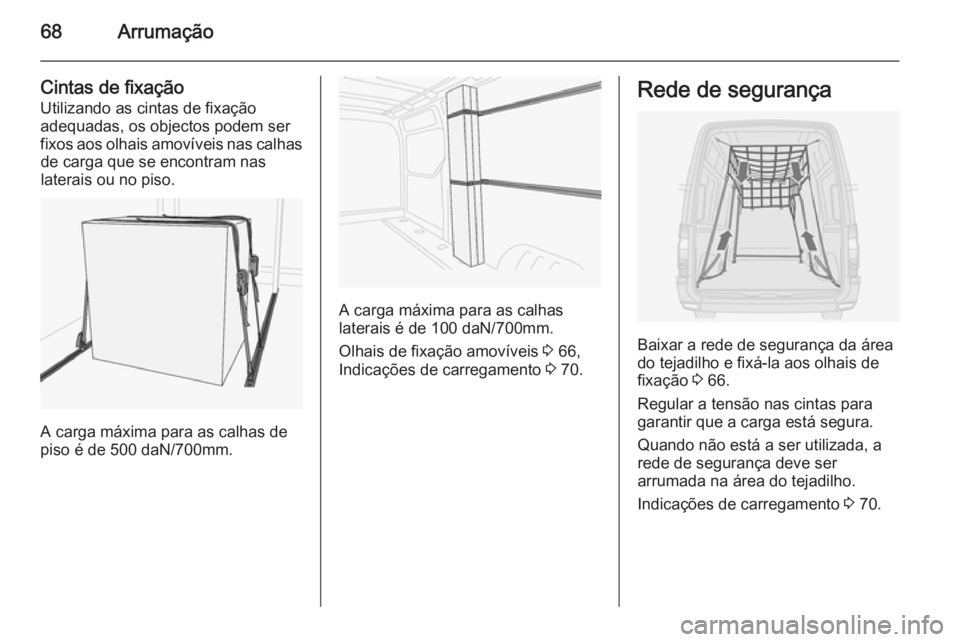

Cintas de fixaçãoUtilizando as cintas de fixação
adequadas, os objectos podem ser fixos aos olhais amovíveis nas calhas de carga que se encontram nas
laterais ou no piso.
A carga máxima para as calhas de
piso é de 500 daN/700mm.
A carga máxima para as calhas
laterais é de 100 daN/700mm.
Olhais de fixação amovíveis 3 66,
Indicações de carregamento 3 70.
Rede de segurança
Baixar a rede de segurança da área
do tejadilho e fixá-la aos olhais de
fixação 3 66.
Regular a tensão nas cintas para
garantir que a carga está segura.
Quando não está a ser utilizada, a
rede de segurança deve ser
arrumada na área do tejadilho.
Indicações de carregamento 3 70.

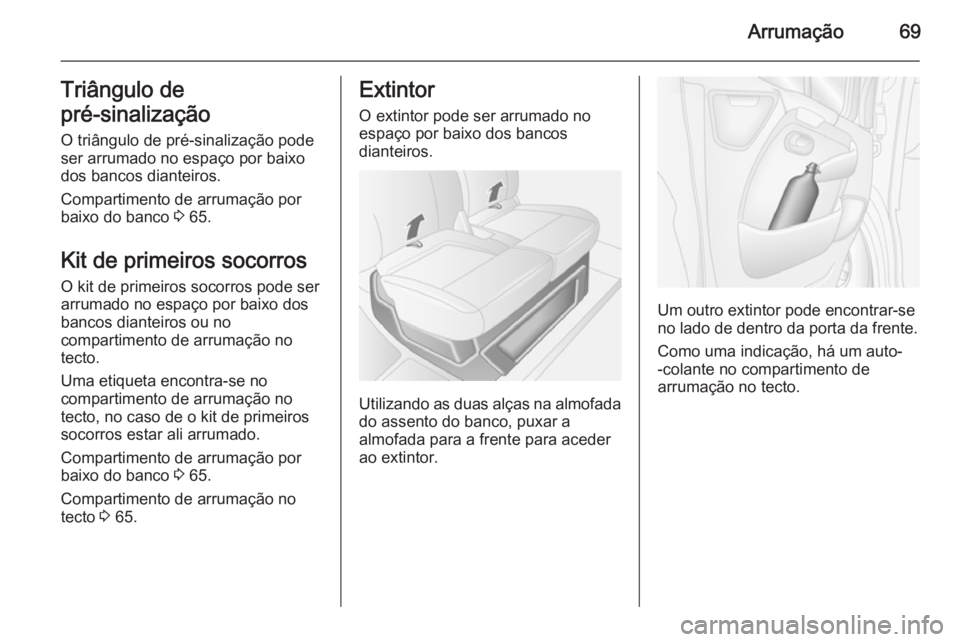

Arrumação69Triângulo de
pré-sinalização
O triângulo de pré-sinalização pode
ser arrumado no espaço por baixo
dos bancos dianteiros.
Compartimento de arrumação por
baixo do banco 3 65.
Kit de primeiros socorros
O kit de primeiros socorros pode ser arrumado no espaço por baixo dos
bancos dianteiros ou no
compartimento de arrumação no
tecto.
Uma etiqueta encontra-se no
compartimento de arrumação no
tecto, no caso de o kit de primeiros socorros estar ali arrumado.
Compartimento de arrumação por
baixo do banco 3 65.
Compartimento de arrumação no
tecto 3 65.Extintor
O extintor pode ser arrumado noespaço por baixo dos bancos
dianteiros.
Utilizando as duas alças na almofada do assento do banco, puxar a
almofada para a frente para aceder
ao extintor.
Um outro extintor pode encontrar-se
no lado de dentro da porta da frente.
Como uma indicação, há um auto-
-colante no compartimento de
arrumação no tecto.

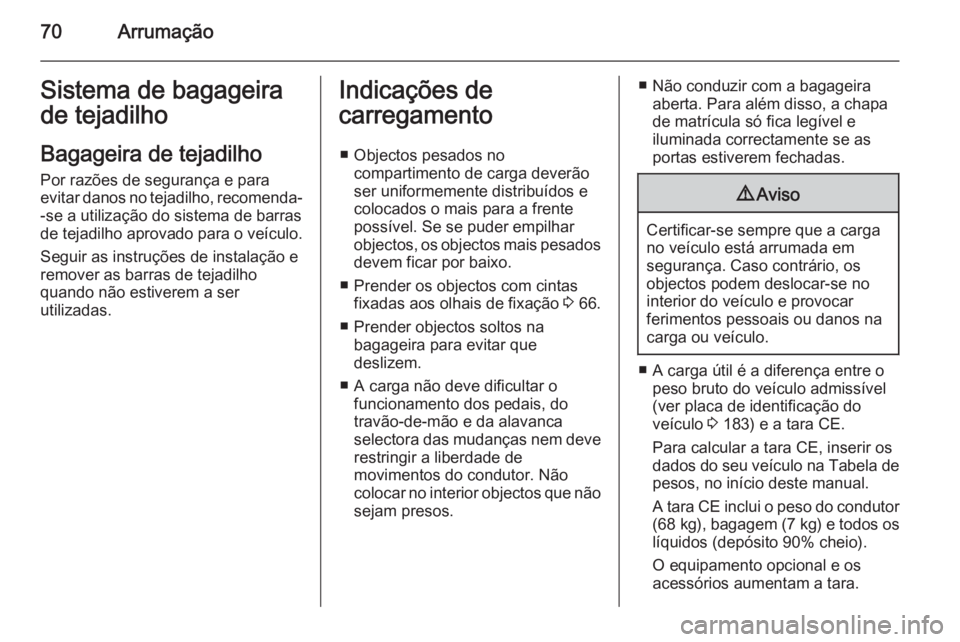

70ArrumaçãoSistema de bagageira
de tejadilho
Bagageira de tejadilho Por razões de segurança e para
evitar danos no tejadilho, recomenda-
-se a utilização do sistema de barras
de tejadilho aprovado para o veículo.
Seguir as instruções de instalação e
remover as barras de tejadilho
quando não estiverem a ser
utilizadas.Indicações de
carregamento
■ Objectos pesados no compartimento de carga deverãoser uniformemente distribuídos e
colocados o mais para a frente
possível. Se se puder empilhar
objectos, os objectos mais pesados devem ficar por baixo.
■ Prender os objectos com cintas fixadas aos olhais de fixação 3 66.
■ Prender objectos soltos na bagageira para evitar que
deslizem.
■ A carga não deve dificultar o funcionamento dos pedais, do
travão-de-mão e da alavanca
selectora das mudanças nem deve restringir a liberdade de
movimentos do condutor. Não
colocar no interior objectos que não
sejam presos.■ Não conduzir com a bagageira aberta. Para além disso, a chapa
de matrícula só fica legível e
iluminada correctamente se as portas estiverem fechadas.9 Aviso
Certificar-se sempre que a carga
no veículo está arrumada em
segurança. Caso contrário, os
objectos podem deslocar-se no
interior do veículo e provocar
ferimentos pessoais ou danos na
carga ou veículo.
■ A carga útil é a diferença entre o peso bruto do veículo admissível
(ver placa de identificação do
veículo 3 183) e a tara CE.
Para calcular a tara CE, inserir os
dados do seu veículo na Tabela de pesos, no início deste manual.
A tara CE inclui o peso do condutor
(68 kg ), bagagem ( 7 kg) e todos os
líquidos (depósito 90% cheio).
O equipamento opcional e os
acessórios aumentam a tara.
