2014 OPEL MOVANO_B Betriebsanleitung (in German)

Sitze, Rückhaltesysteme55

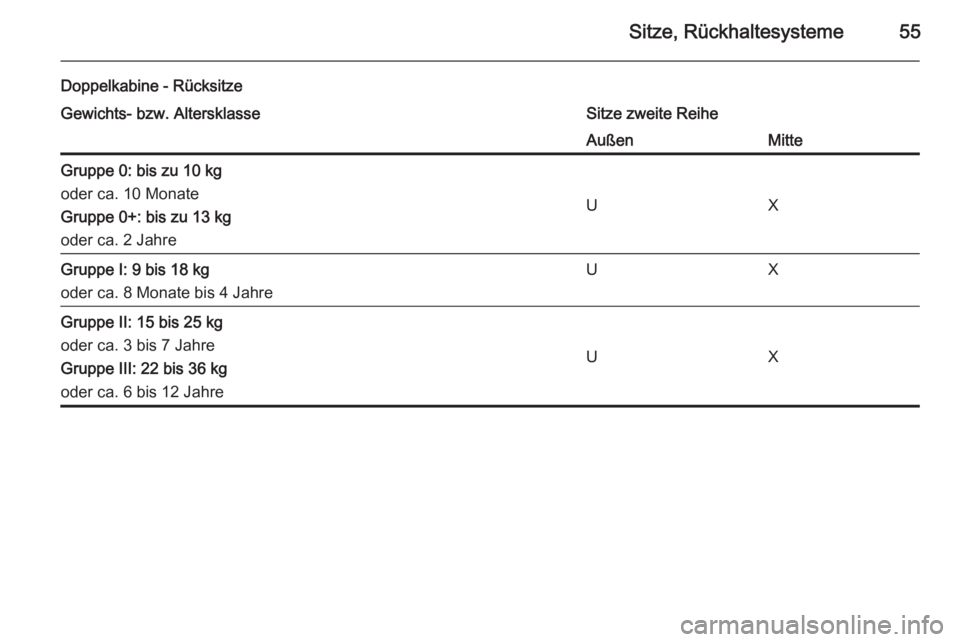

Doppelkabine - RücksitzeGewichts- bzw. AltersklasseSitze zweite ReiheAußenMitteGruppe 0: bis zu 10 kg
oder ca. 10 Monate
Gruppe 0+: bis zu 13 kg
oder ca. 2 Jahre
UX
Gruppe I: 9 bis 18 kg
oder ca. 8 Monate bis 4 JahreUXGruppe II: 15 bis 25 kg
oder ca. 3 bis 7 Jahre
Gruppe III: 22 bis 36 kg
oder ca. 6 bis 12 Jahre
UX

56Sitze, Rückhaltesysteme

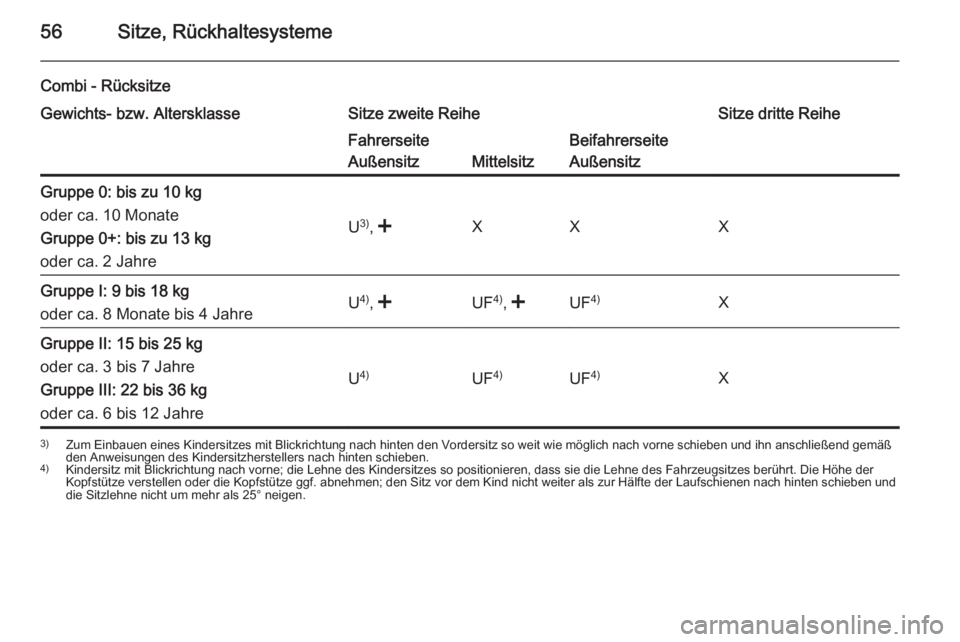

Combi - RücksitzeGewichts- bzw. AltersklasseSitze zweite ReiheSitze dritte ReiheFahrerseite
Außensitz
Mittelsitz
Beifahrerseite
AußensitzGruppe 0: bis zu 10 kg
oder ca. 10 Monate
Gruppe 0+: bis zu 13 kg
oder ca. 2 Jahre
U 3)
, Gruppe I: 9 bis 18 kg
oder ca. 8 Monate bis 4 JahreU 4)
, , oder ca. 3 bis 7 Jahre
Gruppe III: 22 bis 36 kg
oder ca. 6 bis 12 Jahre
U 4)UF 4)UF4)X
3)
Zum Einbauen eines Kindersitzes mit Blickrichtung nach hinten den Vordersitz so weit wie möglich nach vorne schieben und ihn anschließend gemäß
den Anweisungen des Kindersitzherstellers nach hinten schieben.
4) Kindersitz mit Blickrichtung nach vorne; die Lehne des Kindersitzes so positionieren, dass sie die Lehne des Fahrzeugsitzes berührt. Die Höhe der
Kopfstütze verstellen oder die Kopfstütze ggf. abnehmen; den Sitz vor dem Kind nicht weiter als zur Hälfte der Laufschienen nach hinten schieben und die Sitzlehne nicht um mehr als 25° neigen.

Sitze, Rückhaltesysteme57

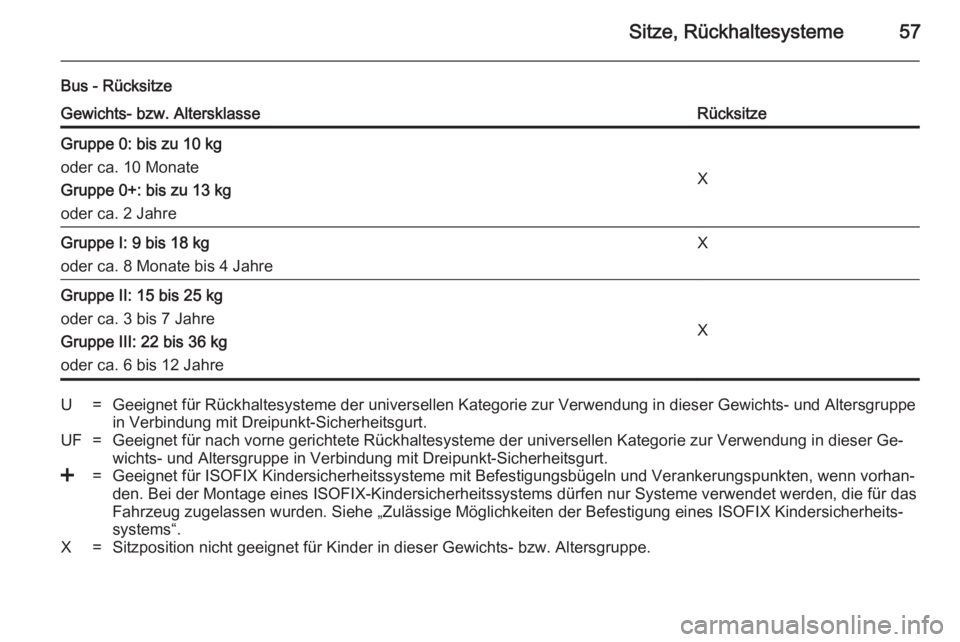

Bus - RücksitzeGewichts- bzw. AltersklasseRücksitzeGruppe 0: bis zu 10 kg
oder ca. 10 Monate
Gruppe 0+: bis zu 13 kg
oder ca. 2 Jahre
X
Gruppe I: 9 bis 18 kg
oder ca. 8 Monate bis 4 JahreXGruppe II: 15 bis 25 kg
oder ca. 3 bis 7 Jahre
Gruppe III: 22 bis 36 kg
oder ca. 6 bis 12 Jahre
X
U=Geeignet für Rückhaltesysteme der universellen Kategorie zur Verwendung in dieser Gewichts- und Altersgruppe
in Verbindung mit Dreipunkt-Sicherheitsgurt.UF=Geeignet für nach vorne gerichtete Rückhaltesysteme der universellen Kategorie zur Verwendung in dieser Ge‐ wichts- und Altersgruppe in Verbindung mit Dreipunkt-Sicherheitsgurt.<=Geeignet für ISOFIX Kindersicherheitssysteme mit Befestigungsbügeln und Verankerungspunkten, wenn vorhan‐
den. Bei der Montage eines ISOFIX-Kindersicherheitssystems dürfen nur Systeme verwendet werden, die für das Fahrzeug zugelassen wurden. Siehe „Zulässige Möglichkeiten der Befestigung eines ISOFIX Kindersicherheits‐
systems“.X=Sitzposition nicht geeignet für Kinder in dieser Gewichts- bzw. Altersgruppe.

58Sitze, Rückhaltesysteme

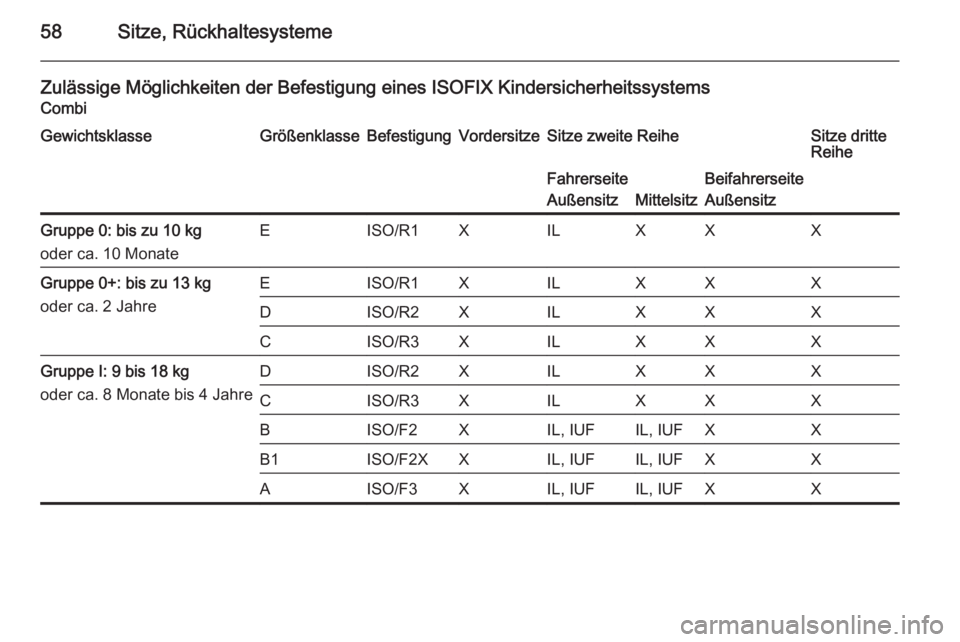

Zulässige Möglichkeiten der Befestigung eines ISOFIX Kindersicherheitssystems
CombiGewichtsklasseGrößenklasseBefestigungVordersitzeSitze zweite ReiheSitze dritte
ReiheFahrerseite
Außensitz
Mittelsitz
Beifahrerseite
AußensitzGruppe 0: bis zu 10 kg
oder ca. 10 MonateEISO/R1XILXXXGruppe 0+: bis zu 13 kg
oder ca. 2 JahreEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXGruppe I: 9 bis 18 kg
oder ca. 8 Monate bis 4 JahreDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX

Sitze, Rückhaltesysteme59

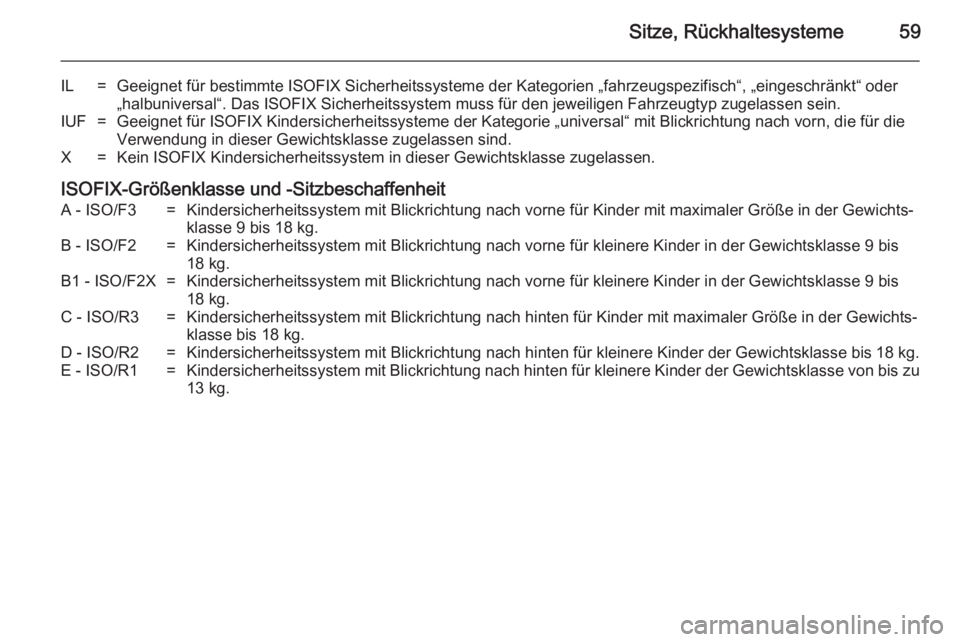

IL=Geeignet für bestimmte ISOFIX Sicherheitssysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder„halbuniversal“. Das ISOFIX Sicherheitssystem muss für den jeweiligen Fahrzeugtyp zugelassen sein.IUF=Geeignet für ISOFIX Kindersicherheitssysteme der Kategorie „universal“ mit Blickrichtung nach vorn, die für dieVerwendung in dieser Gewichtsklasse zugelassen sind.X=Kein ISOFIX Kindersicherheitssystem in dieser Gewichtsklasse zugelassen.
ISOFIX-Größenklasse und -Sitzbeschaffenheit
A - ISO/F3=Kindersicherheitssystem mit Blickrichtung nach vorne für Kinder mit maximaler Größe in der Gewichts‐klasse 9 bis 18 kg.B - ISO/F2=Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse 9 bis
18 kg.B1 - ISO/F2X=Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse 9 bis
18 kg.C - ISO/R3=Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Gewichts‐
klasse bis 18 kg.D - ISO/R2=Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis 18 kg.E - ISO/R1=Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse von bis zu 13 kg.

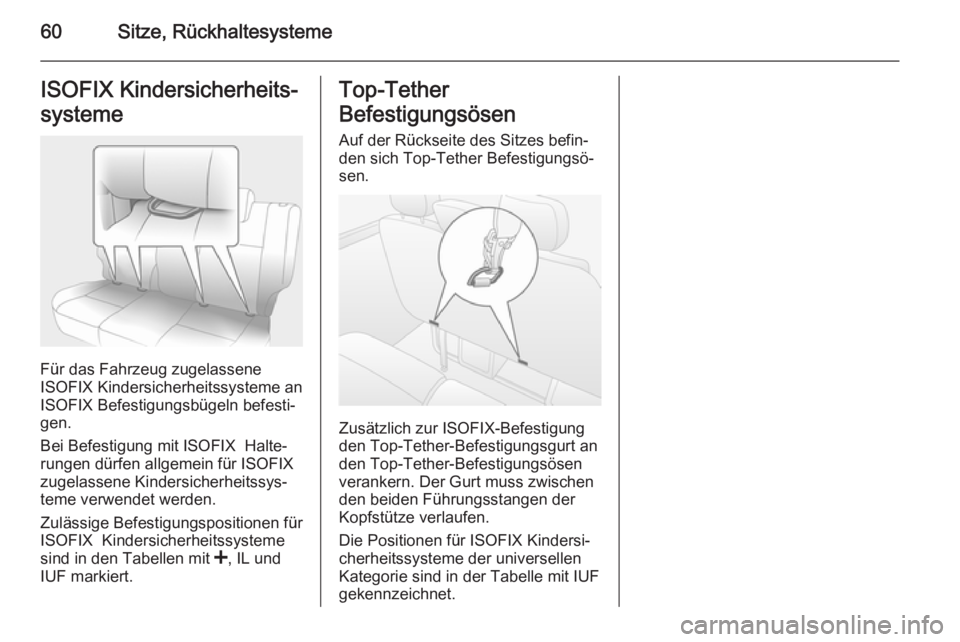

60Sitze, RückhaltesystemeISOFIX Kindersicherheits‐
systeme
Für das Fahrzeug zugelassene
ISOFIX Kindersicherheitssysteme an
ISOFIX Befestigungsbügeln befesti‐
gen.
Bei Befestigung mit ISOFIX Halte‐
rungen dürfen allgemein für ISOFIX
zugelassene Kindersicherheitssys‐ teme verwendet werden.
Zulässige Befestigungspositionen für
ISOFIX Kindersicherheitssysteme
sind in den Tabellen mit <, IL und
IUF markiert.
Top-Tether
Befestigungsösen
Auf der Rückseite des Sitzes befin‐
den sich Top-Tether Befestigungsö‐
sen.
Zusätzlich zur ISOFIX-Befestigung
den Top-Tether-Befestigungsgurt an
den Top-Tether-Befestigungsösen
verankern. Der Gurt muss zwischen
den beiden Führungsstangen der
Kopfstütze verlaufen.
Die Positionen für ISOFIX Kindersi‐
cherheitssysteme der universellen Kategorie sind in der Tabelle mit IUF
gekennzeichnet.

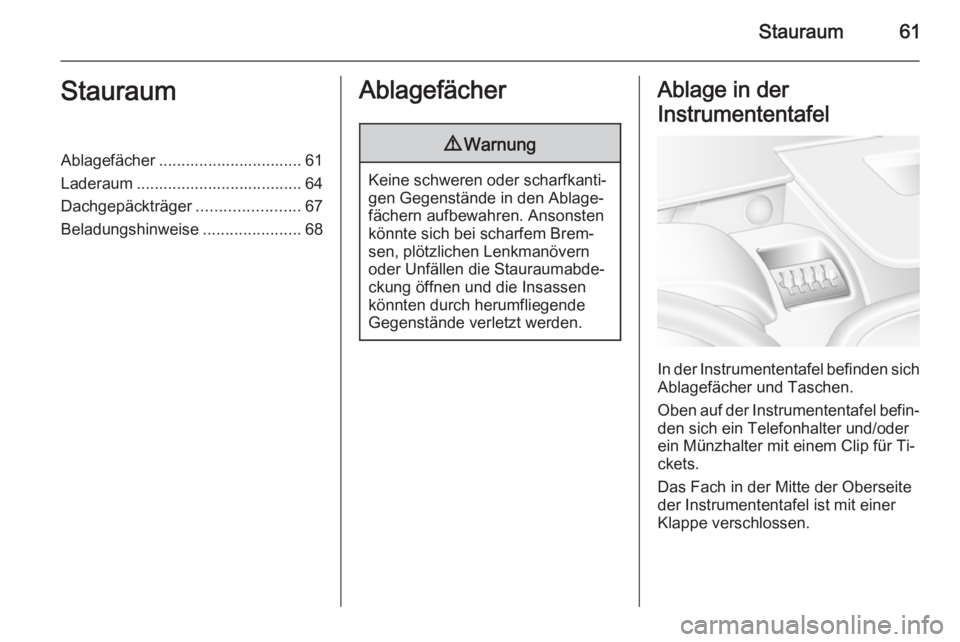

Stauraum61StauraumAblagefächer ................................ 61
Laderaum ..................................... 64 Dachgepäckträger .......................67
Beladungshinweise ......................68Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzt werden.
Ablage in der
Instrumententafel
In der Instrumententafel befinden sich Ablagefächer und Taschen.
Oben auf der Instrumententafel befin‐
den sich ein Telefonhalter und/oder
ein Münzhalter mit einem Clip für Ti‐
ckets.
Das Fach in der Mitte der Oberseite
der Instrumententafel ist mit einer
Klappe verschlossen.

62Stauraum

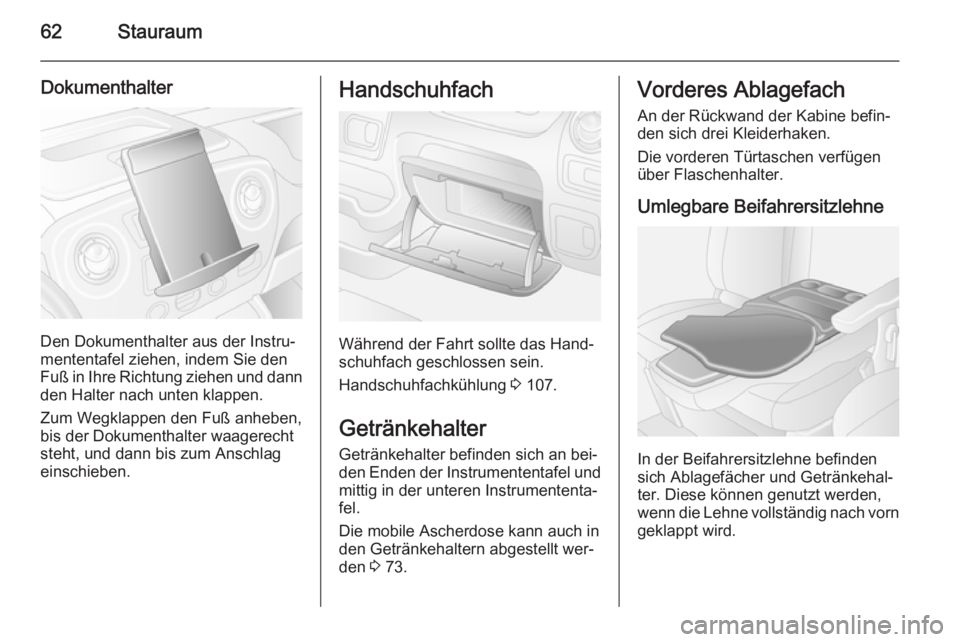

Dokumenthalter
Den Dokumenthalter aus der Instru‐
mententafel ziehen, indem Sie den
Fuß in Ihre Richtung ziehen und dann den Halter nach unten klappen.
Zum Wegklappen den Fuß anheben,
bis der Dokumenthalter waagerecht
steht, und dann bis zum Anschlag
einschieben.
Handschuhfach
Während der Fahrt sollte das Hand‐
schuhfach geschlossen sein.
Handschuhfachkühlung 3 107.
Getränkehalter Getränkehalter befinden sich an bei‐
den Enden der Instrumententafel und mittig in der unteren Instrumententa‐
fel.
Die mobile Ascherdose kann auch in
den Getränkehaltern abgestellt wer‐
den 3 73.
Vorderes Ablagefach
An der Rückwand der Kabine befin‐
den sich drei Kleiderhaken.
Die vorderen Türtaschen verfügen über Flaschenhalter.
Umlegbare Beifahrersitzlehne
In der Beifahrersitzlehne befinden
sich Ablagefächer und Getränkehal‐
ter. Diese können genutzt werden,
wenn die Lehne vollständig nach vorn geklappt wird.
